ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Passenger electric lifts. Basic parameters and dimensions

ГОСТ 5746-83

Группа Ж22

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения

Разработчики Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. тех. наук; С.М. Ройтбург, И.Я. Файнштейн

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 21 июня 1983 г. № 122.

3. Взамен ГОСТ 5746-67, ГОСТ 8822-67, ГОСТ 13023-67, ГОСТ 22276-76.

4. Ссылочные нормативно-технические документы

5. Переиздание (июль 1998 г.) с Изменениями № 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС № 5-85, 4-86).

Настоящий стандарт распространяется на электрические пассажирские лифты (далее — лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.

Разработка чертежей строительных конструкций зданий с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.

Стандарт соответствует СТ СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.

(Измененная редакция, Изм. № 1.)

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.

<1> Лифты для производственных зданий.

<2> Лифты с кабиной размером (в плане) 1100 х 2100 мм.

<3> Лифты для зданий лечебно-профилактических учреждений.

<4> Для лифтов, поставляемых на экспорт.

<1> Лифты с кабиной размером (в плане) 935 х 1075 мм.

<2> Лифты с кабиной размером (в плане) 1760 х 1460 мм.

<3> Для лифтов, поставляемых на экспорт.

<4> Лифты с кабиной размером (в плане) 1040 х 1380 мм.

1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.

<*> Лифты со скоростью 1,6 м/с с кабиной размером в плане 1100 х 2100 мм.

В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.

1.1, 1.2. (Измененная редакция, Изм. № 1, 2.)

1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.

1.4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1 и 1а.

(Измененная редакция, Изм. № 2.)

1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.

2. ОСНОВНЫЕ РАЗМЕРЫ

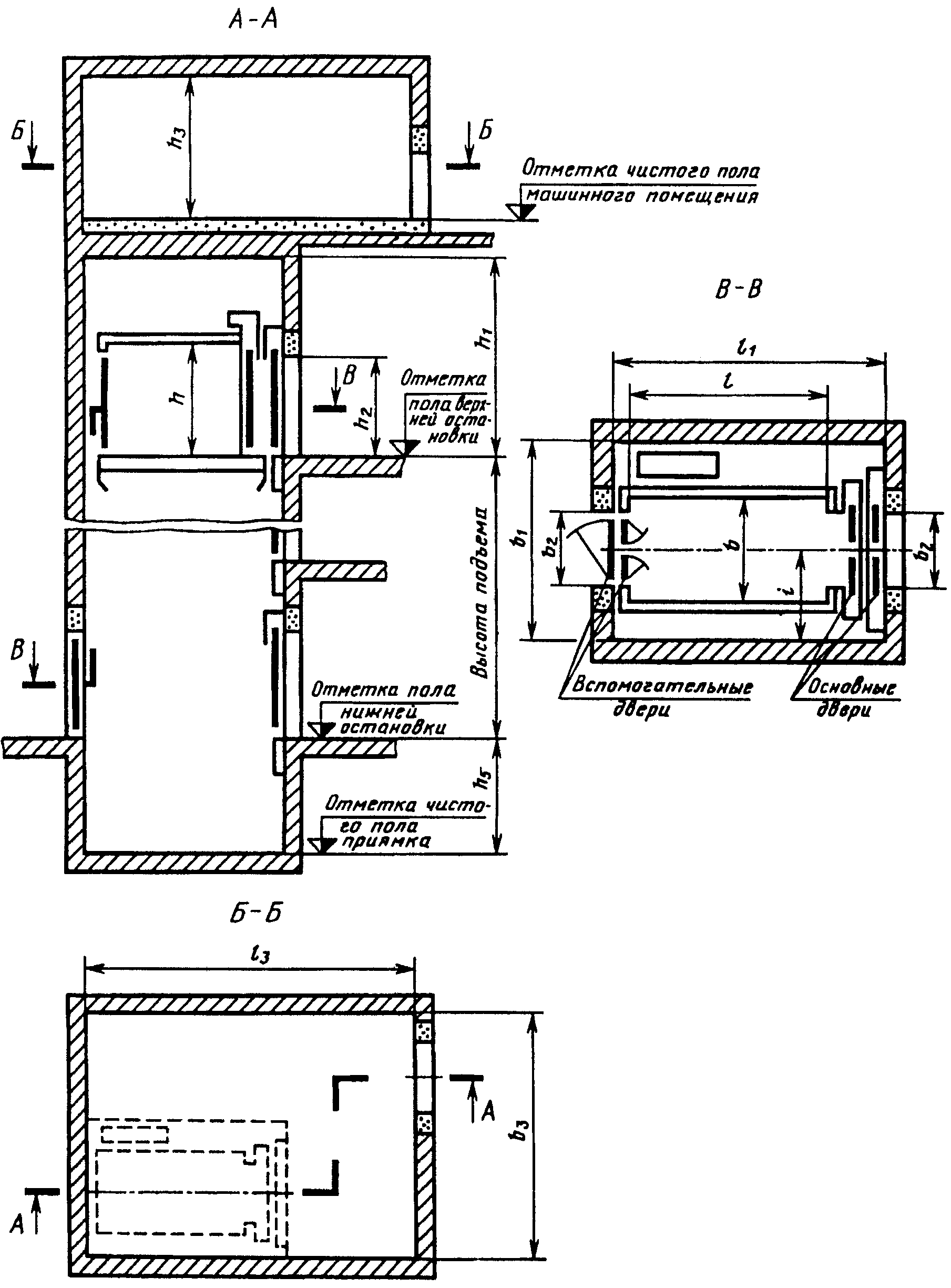

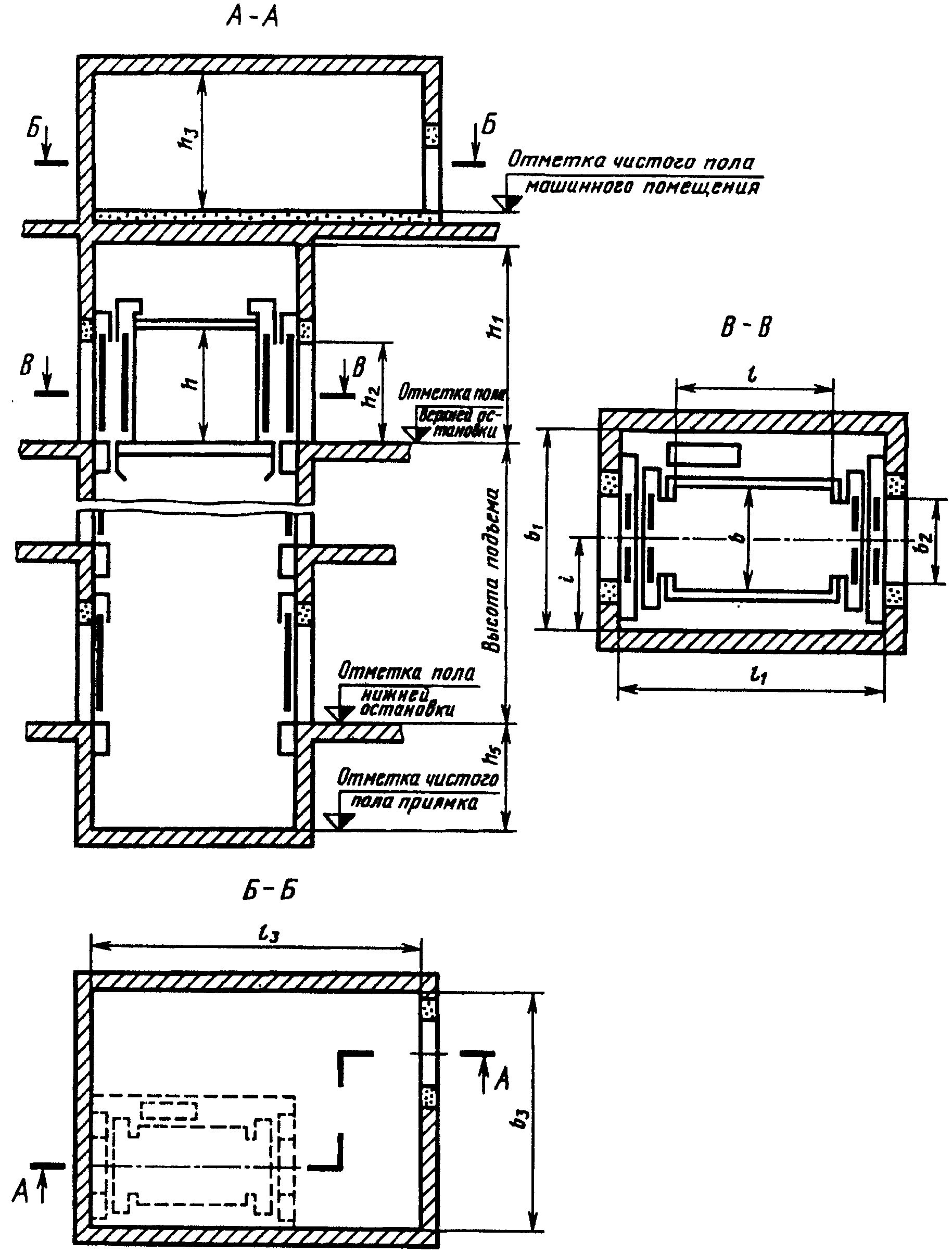

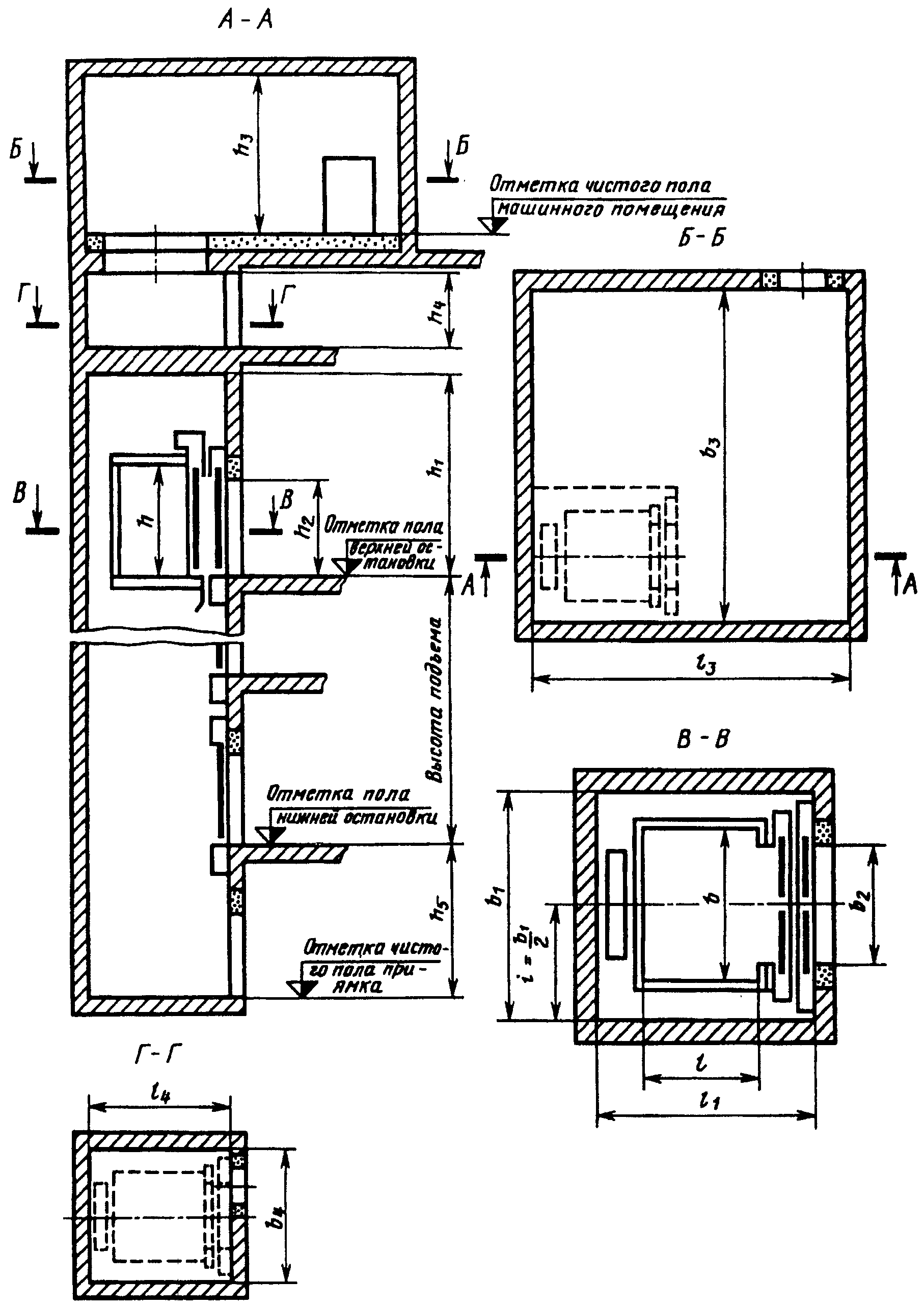

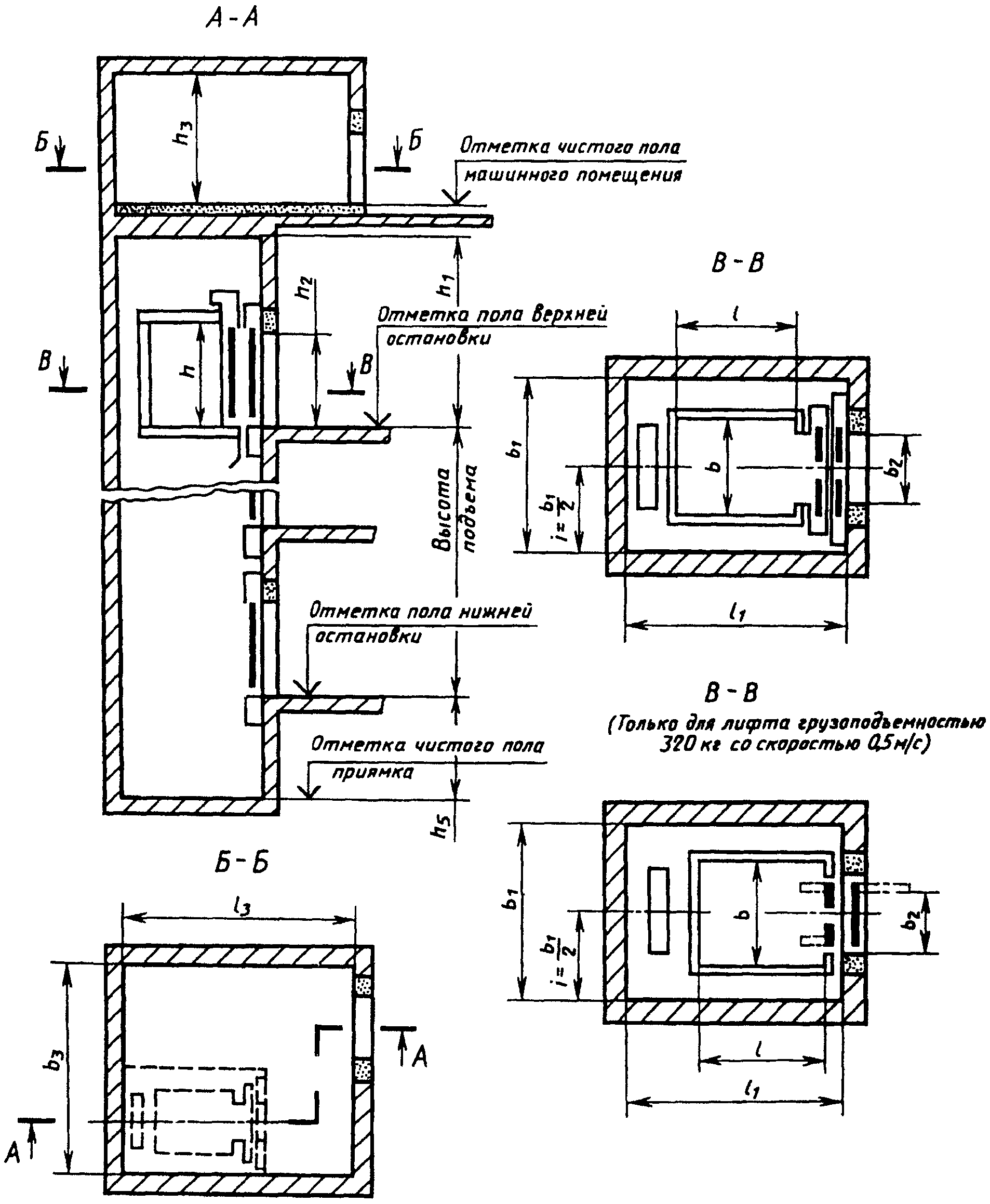

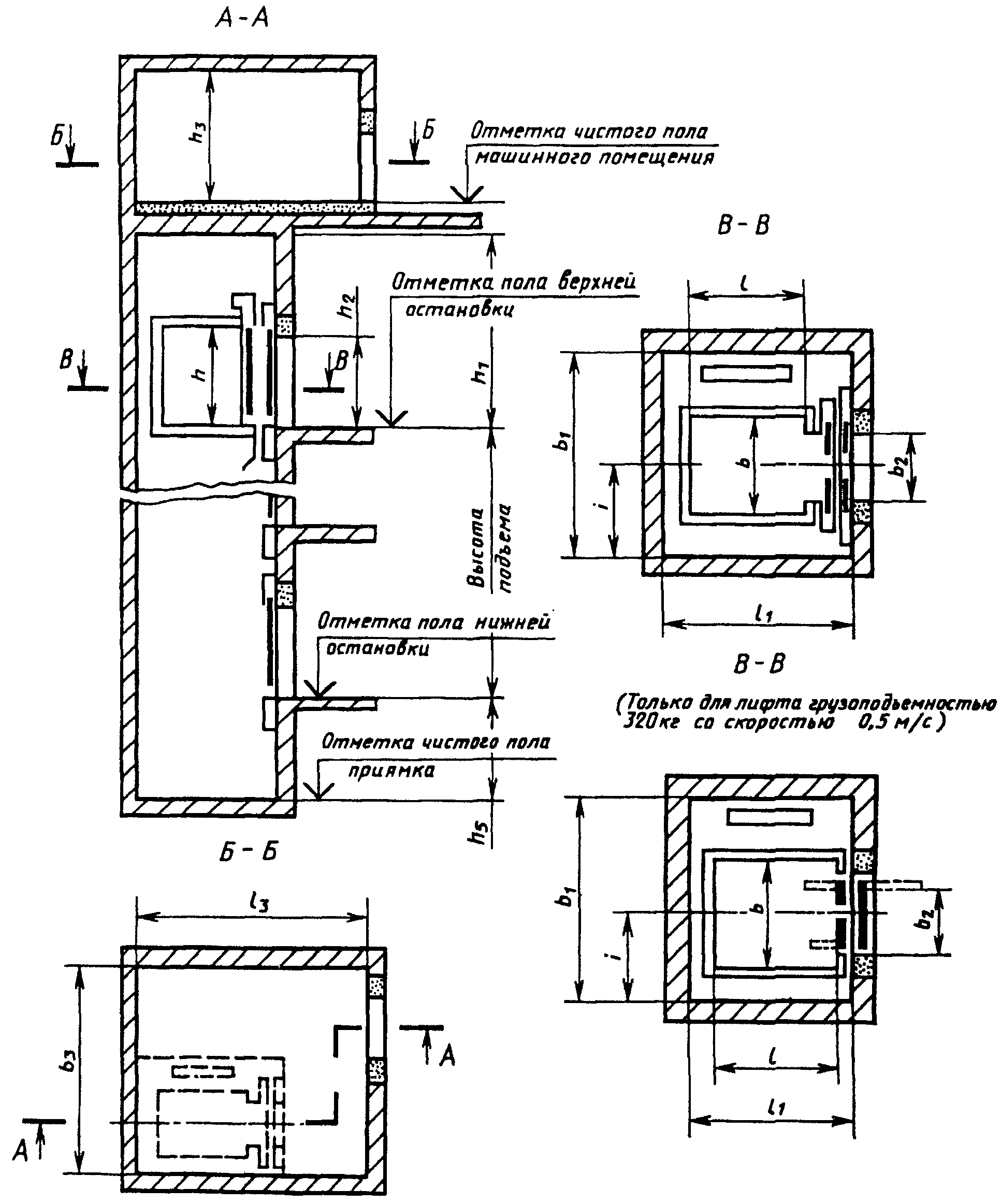

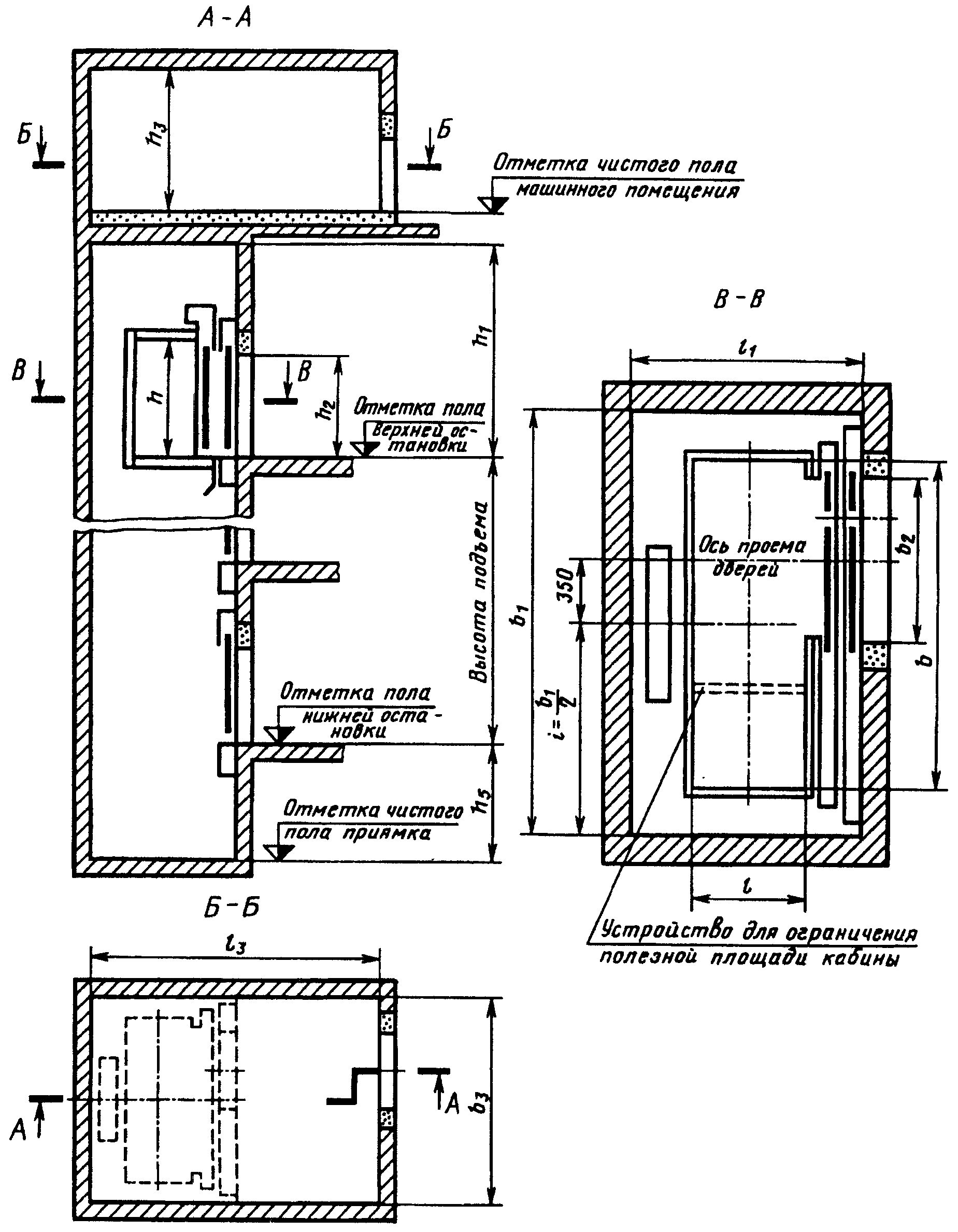

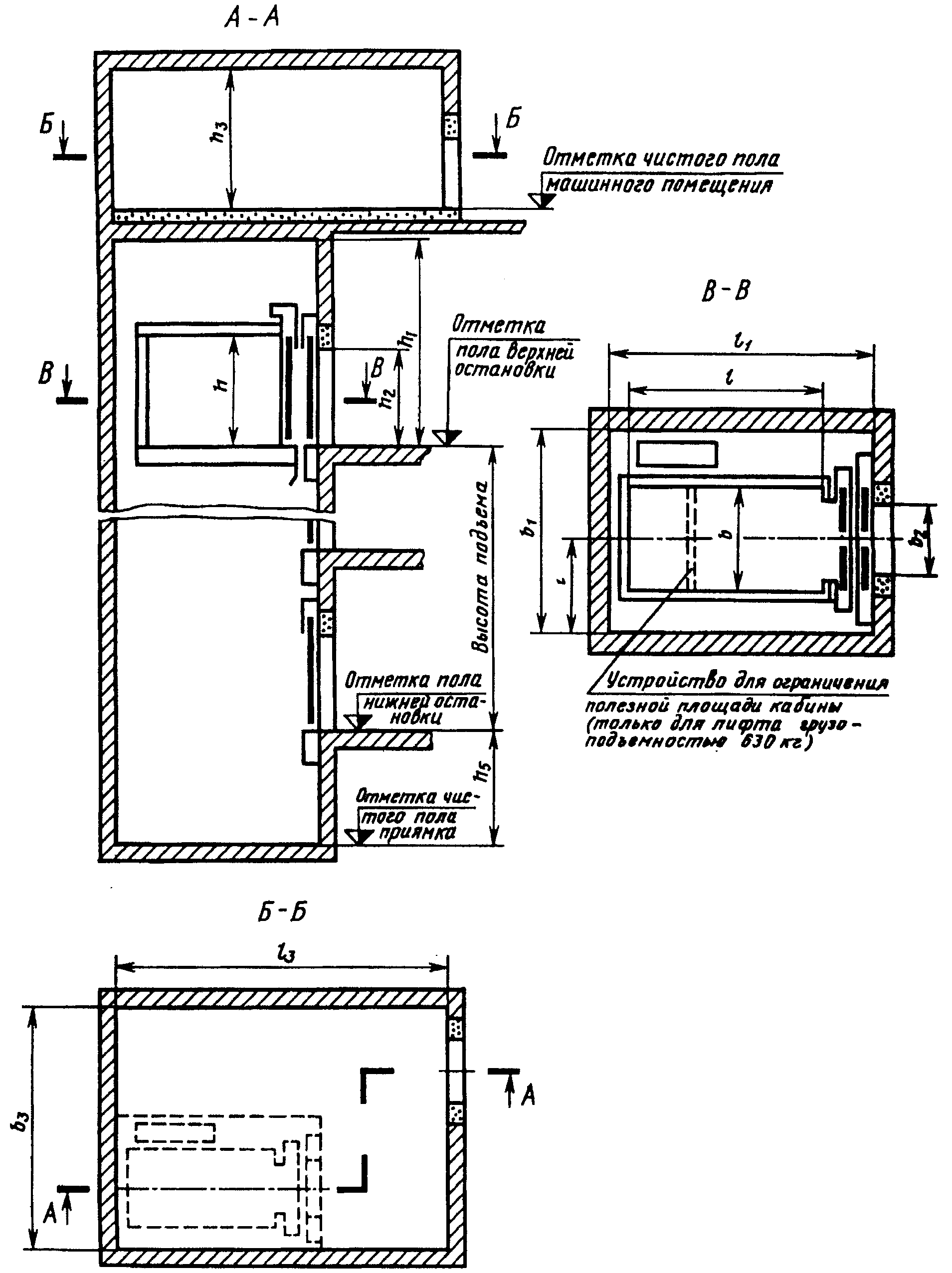

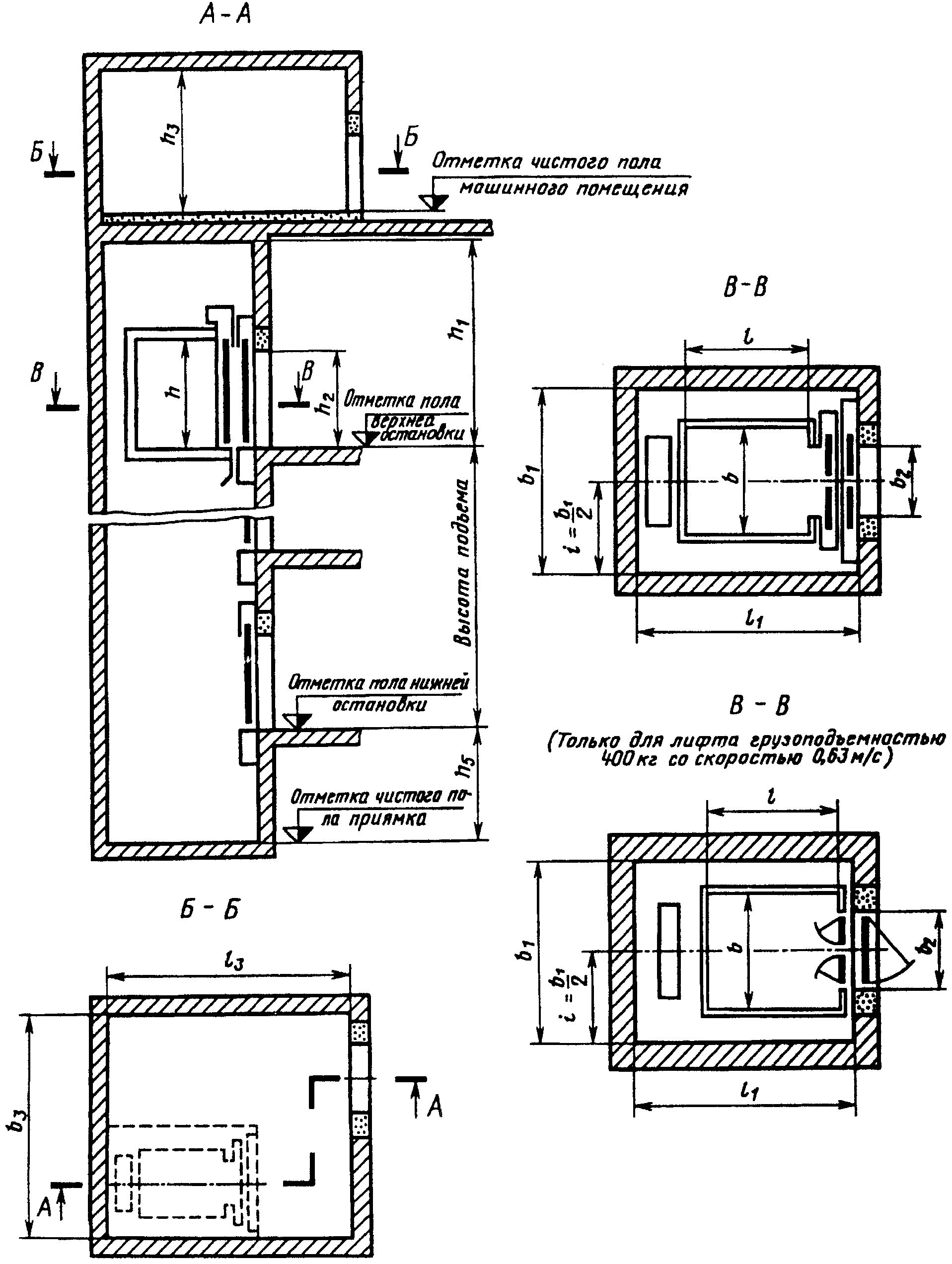

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1 - 8.

                                                  Размеры в мм

Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100 х 950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700 х 1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100 х 1100 мм размещать в шахтах размером в (плане) 2650 х 1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700 х 1550 мм должны быть снабжены устройствами для самофиксации при монтаже.

Размеры в мм

Примечание. В скобках указаны наружные размеры кабин.

(Измененная редакция, Изм. № 1, 2.)

Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.

Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.

2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100 х 1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550 х 1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.

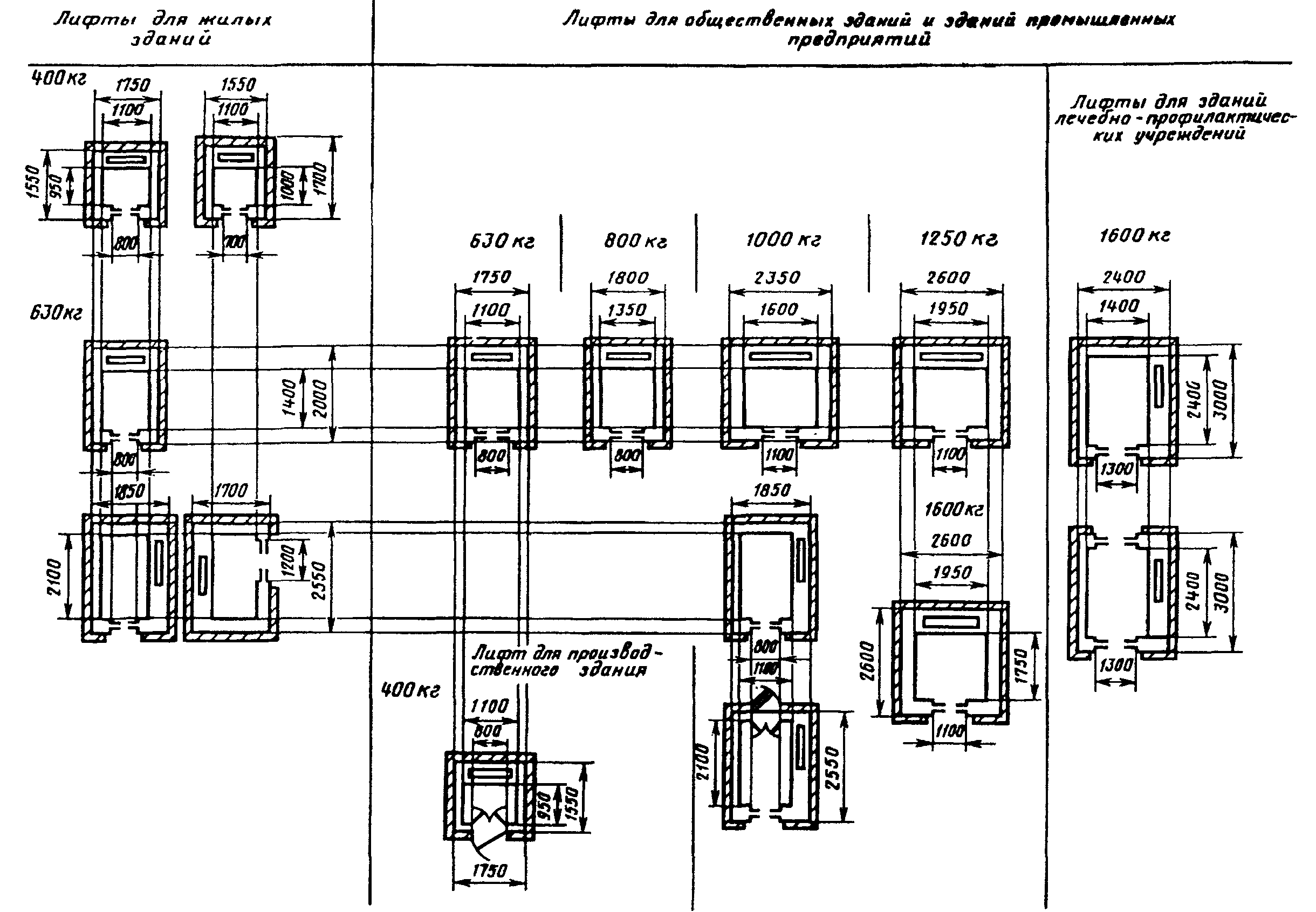

2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий приведены в Приложении. Размеры указаны для лифтов, предусмотренных табл. 1 - 3.

2.2, 2.3. (Измененная редакция, Изм. № 2.)

2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100 х 1400 мм.

2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100 х 2100 мм или 2100 х 1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам «Правил устройства и безопасной эксплуатации лифтов», утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.

2.6. Лифты с кабинами размерами (в плане) 1100 х 2100, 2100 х 1100 и 1400 х 2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100 х 2100 мм, возможность входа и транспортирования пожарного подразделения.

(Измененная редакция, Изм. № 1.)

2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.

2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более +/- 10 мм.

2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +/- 30 мм.

Разность диагоналей шахты (в плане) не должна быть более 25 мм.

Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.

2.10. Лифты, предусмотренные табл. 1а - 3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.

Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.

2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040 х 1380 и 1040 х 2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.

2.10, 2.11. (Введены дополнительно, Изм. № 2.)

(Измененная редакция, Изм. № 1.)
