от 23 октября 2003 г. № 300-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЛИФТЫ ПАССАЖИРСКИЕ

ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Passenger lifts. Basic parameters and dimensions

ГОСТ 5746-2003 (ИСО 4190-1-99)

Предисловие

1. Разработан Техническим комитетом по стандартизации ТК 209 «Лифты, строительные подъемники и эскалаторы».

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 23 от 22 мая 2003 г.).

За принятие проголосовали:

3. Разделы (подразделы) настоящего стандарта, за исключением 4.1 (таблица 1) и 4.3 (таблица 2), представляют собой аутентичный текст ИСО 4190-1:1999 «Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI» с Изменением от 01.03.2001 (ISO 4190-1:1999 «Installation of passenger and service lifts — Part 1: Class I, II, III and VI lifts») (with corrections of 01.03.2001).

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 октября 2003 г. № 300-ст межгосударственный стандарт ГОСТ 5746-2003 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2004 г.

Введение

Настоящий стандарт содержит требования к основным параметрам и размерам лифтов, изложенным в международном стандарте ИСО 4190-1-99 «Установка пассажирских и служебных лифтов. Часть 1. Лифты классов I, II, III и VI».

Стандарт разработан с целью:

• создания благоприятных условий для потребителей лифтов за счет значительного увеличения номенклатуры и исполнений пассажирских лифтов, в том числе лифтов с гидроприводом, а также лифтов, оснащенных телескопическими дверями;
• расширения возможностей использования пассажирских лифтов инвалидами,
• обеспечения перевозки лежачих больных на носилках, каталках и других средствах горизонтального транспортирования с различными системами жизнеобеспечения;
• расширения ряда грузоподъемностей и скоростей пассажирских лифтов для зданий большой заселенности и этажности с интенсивными пассажиропотоками;
• уменьшения объемов, занимаемых лифтами в зданиях, за счет сокращения размеров шахт.

1. Область применения

1.1. Настоящий стандарт распространяется на пассажирские электрические и гидравлические лифты, устанавливаемые в глухих шахтах.

1.2 Пассажирские лифты, включенные в настоящий стандарт, предназначены для оборудования зданий (сооружений):

• строящихся;
• эксплуатирующихся (при замене лифтов);
• реконструируемых.

1.3. Настоящий стандарт не распространяется на лифты номинальной скоростью более 6 м/с.

Требования стандарта являются рекомендуемыми, кроме требований, регламентированных национальными «Правилами устройства и безопасной эксплуатации лифтов» (ПУБЭЛ).

2. Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 8032-84 Предпочтительные числа и ряды предпочтительных чисел.

3. Определения

3.1. В настоящем стандарте применяют следующие термины с соответствующими определениями.

3.1.1. грузоподъемность лифта номинальная: Значение, равное массе груза, на транспортирование которого рассчитан лифт.

3.1.2. дверь (кабины, шахты) горизонтально-раздвижная: Дверь, створка(и) которой перемещается(ются) в горизонтальном направлении.

3.1.3. дверь кабины (шахты) телескопическая: Горизонтально-раздвижная дверь, створки которой перемещаются в параллельных плоскостях, при открывании заходя одна за другую.

3.1.4. дверь кабины (шахты) центрального открывания: Горизонтально-раздвижная дверь, створки которой перемещаются в противоположных направлениях от центра.

3.1.5. здания с интенсивными пассажиропотоками: Здания большой этажности и (или) заселенности.

3.1.6. кабина: Грузонесущее устройство, предназначенное для размещения людей (пассажиров).

3.1.7. лифт: Стационарная грузоподъемная машина периодического действия, предназначенная для подъема и спуска людей и (или) грузов в кабине, движущейся по жестким прямолинейным направляющим, у которых угол наклона к вертикали не более 15°.

3.1.8. лифт гидравлический: Лифт с электронасосным гидроприводом поступательного движения.

3.1.9. лифт пассажирский: Лифт, предназначенный, в основном, для подъема и спуска людей.

3.1.10. лифт электрический: Лифт с электроприводом.

3.1.11. лифт пассажирский для зданий лечебно-профилактических учреждений (больничный лифт): Пассажирский лифт, размеры кабины и конструкция которого позволяют перевозить пациентов лечебно-профилактических учреждений, в том числе на средствах горизонтального транспортирования (каталках, кроватях и т.д.) и (или) медицинское оборудование.

3.1.12. машинное помещение: Огороженное со всех сторон пространство, оснащенное дверью, в котором размещаются привод, вводное устройство, станция управления и другое оборудование лифта.

3.1.13. приямок шахты: Часть шахты, расположенная ниже уровня пола нижней посадочной (погрузочной) площадки.

3.1.14. скорость номинальная: Скорость движения кабины, на которую рассчитан лифт.

3.1.15. шахта: Сооружение, в котором движутся кабина и противовес.

3.2 Обозначение размеров

3.2.1 Внутренние размеры кабины и дверного проема (см. рисунок 1).

проемов, а также внутренних размеров шахты

3.2.1.1. Ширина кабины b_{1} <*> — горизонтальное расстояние между внутренними поверхностями стен кабины, измеренное параллельно передней стенке входа в кабину.

3.2.1.2. Глубина кабины d_{1} <*> — горизонтальное расстояние между внутренними поверхностями передней и задней стен кабины, измеренное перпендикулярно ширине кабины.

<*> Должны измеряться, как указано на рисунке 1а, на высоте 1 м от уровня пола кабины. Декоративные или защитные панели или поручни (при наличии) должны размещаться внутри этих размеров.

3.2.1.3. Высота кабины h_{4} — вертикальное внутреннее расстояние между порогом входа в кабину и конструктивным потолком кабины.

Устройства освещения кабины и декоративные потолки размещены внутри этого размера.

3.2.1.4. Ширина дверного проема b_{2} — размер ширины входа в свету, измеренный при полностью открытых дверях кабины и шахты.

3.2.1.5. Высота дверного проема h_{3} — размер высоты входа в свету, измеренный при полностью открытых дверях кабины и шахты.

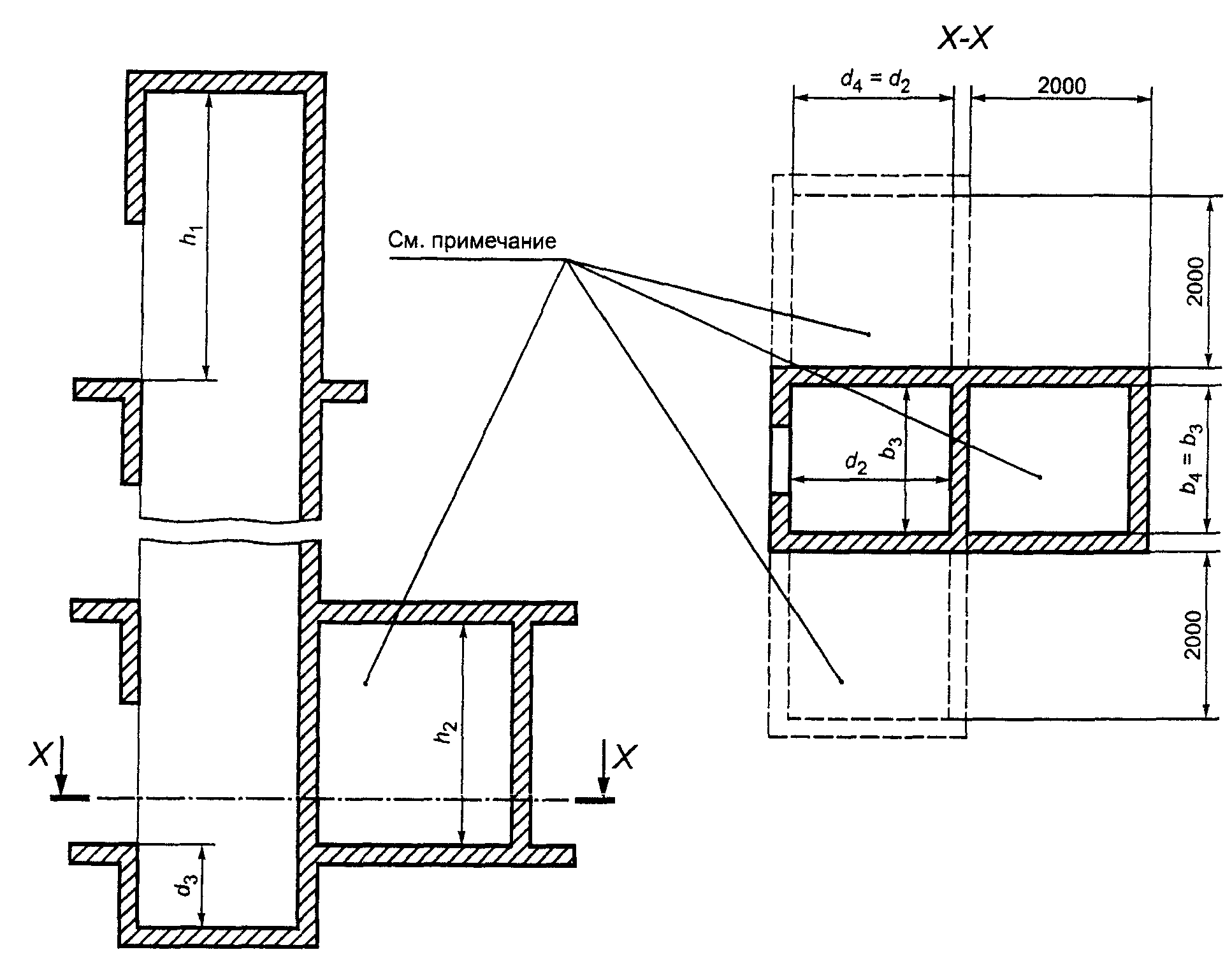

3.2.2 Внутренние размеры шахты (см. рисунки 2а и 2б).

Примечания. 1. Машинное помещение должно быть оснащено дверью (на рисунке не указана).

2. Электрические лифты могут иметь исполнение, не предусматривающее машинное помещение.

3.2.2.1. Ширина шахты b_{3} — горизонтальное расстояние между внутренними поверхностями стен шахты, измеренное параллельно ширине кабины.

3.2.2.2. Глубина шахты d_{2} — горизонтальное расстояние, перпендикулярное ширине шахты.

3.2.2.3. Глубина приямка d_{3} — наименьшее расстояние, измеренное параллельно направляющим, от уровня пола нижней посадочной (погрузочной) площадки до пола шахты.

3.2.2.4. Высота шахты от верхней посадочной (погрузочной) площадки h_{1} — наименьшее расстояние, измеренное параллельно направляющим, от уровня чистого пола верхней посадочной (погрузочной) площадки до выступающих частей перекрытия над шахтой.

3.2.3. Внутренние размеры машинного помещения (см. рисунки 2а и 2б).

3.2.3.1. Ширина машинного помещения b_{4} — горизонтальный размер, измеренный параллельно ширине кабины.

3.2.3.2. Глубина машинного помещения d_{4} — горизонтальный размер, измеренный перпендикулярно ширине машинного помещения.

3.2.3.3. Высота машинного помещения h_{2} — наименьший размер между уровнем размещения лебедки (гидроагрегата) и потолком машинного помещения, измеренный в соответствии с положениями ПУБЭЛ.

4. Основные параметры

4.1. Числовые значения грузоподъемностей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R10 по ГОСТ 8032.

Рекомендуемые значения номинальных грузоподъемностей пассажирских лифтов соответствуют ряду: 320, 630, 800, 1000, 1275, 1600, 1800, 2000, 2500 кг.

Значения грузоподъемностей пассажирских лифтов для зданий различных видов рекомендуется выбирать согласно таблице 1.

Таблица 1

для зданий различных видов

4.2. Числовые значения скоростей пассажирских лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032.

Рекомендуемые значения номинальных скоростей движения кабин пассажирских лифтов соответствуют ряду: 0,40; 0,63; 1,00; 1,60; 2,00; 2,50; 3,00; 3,50; 4,00; 5,00; 6,00 м/с.

Номинальные скорости для пассажирских лифтов в зависимости от привода следует принимать в диапазоне:

0,63 — 6,00 — электрический привод;

0,40 — 1,00 — гидравлический привод.

4.3. Для зданий различных видов высотой до 25 этажей включительно скорость лифта, как правило, принимают согласно таблице 2.

Таблица 2

в зависимости от этажности здания

Для зданий высотой более 25 этажей выбор скорости лифта производят при проектировании в соответствии с расчетом и по согласованию с производителем лифта.

4.4. При невозможности оборудования зданий (сооружений) лифтами в соответствии с требованиями настоящего стандарта, применяют лифты с параметрами и размерами, отвечающими требованиям национальных ПУБЭЛ.

5. Основные размеры

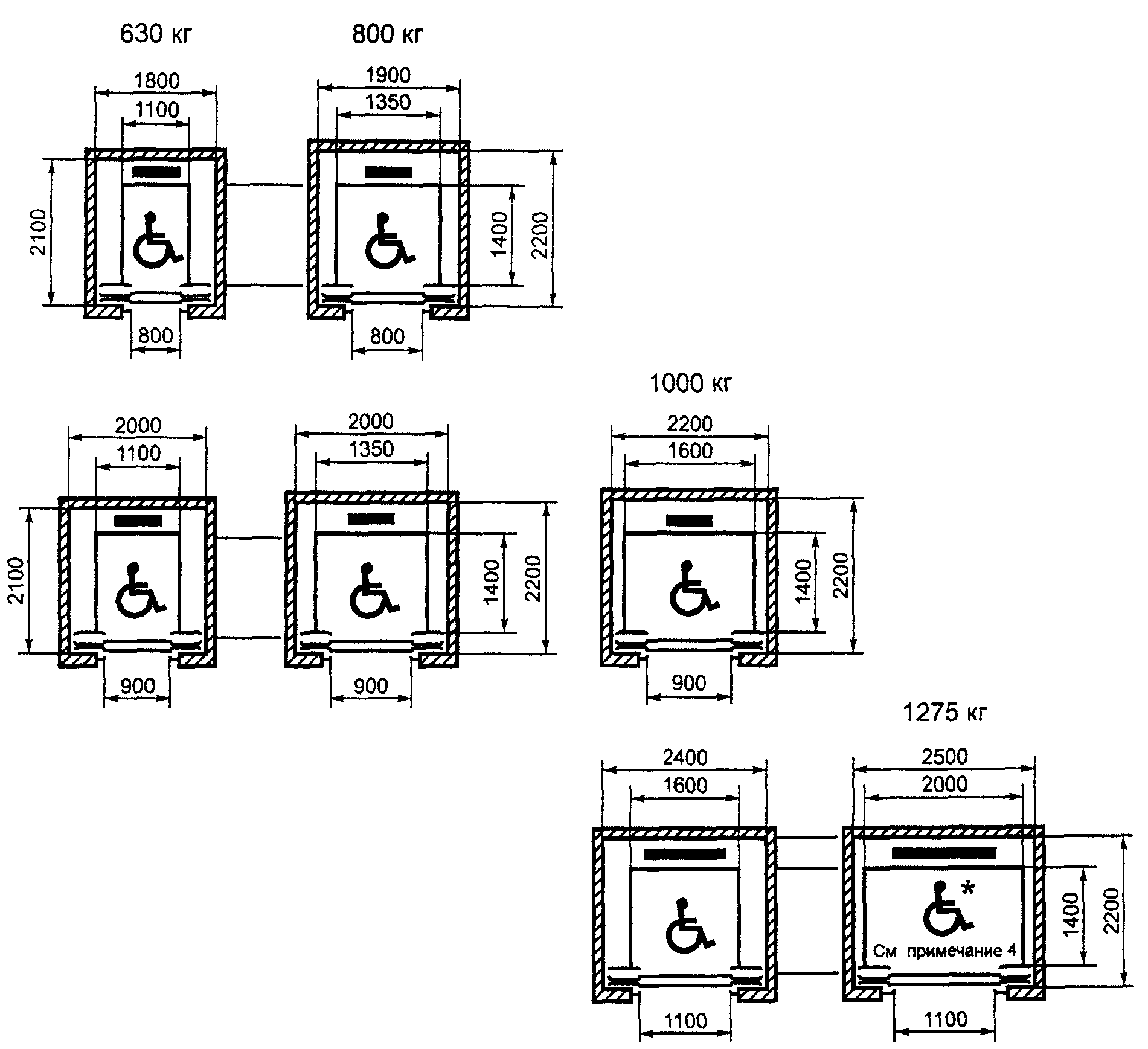

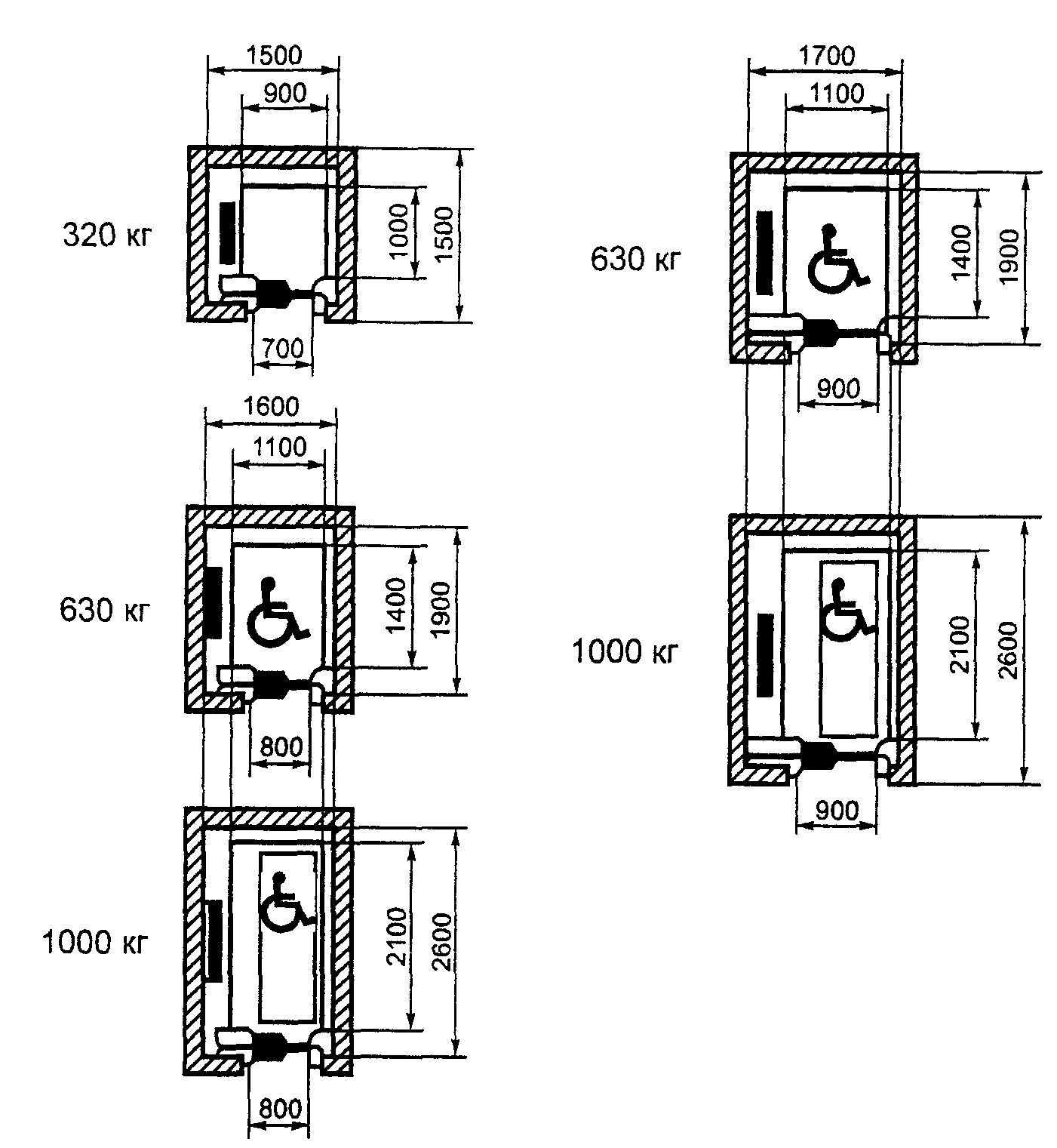

5.1. Основные размеры (внутренние) кабин, шахт, машинных помещений выбирают по таблицам 3, 3.1, 4 и рисункам 1 - 6. Электрические лифты могут иметь исполнения, которые не предусматривают машинного помещения.

Таблица 3

частей шахты пассажирских лифтов

Размеры в миллиметрах

Таблица 3.1

Габариты машинного помещения пассажирских лифтов

Размеры в миллиметрах

Размеры в миллиметрах

Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.

2. Лифты, обозначенные символом , доступны для инвалидов.

3. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 2000 мм).

и промышленных зданий (сооружений)

Примечания. 1. Шахты лифтов скоростью более 2,50 м/с должны быть увеличены по ширине и глубине на 100 мм.

2. Лифты, обозначенные символом , доступны для инвалидов.

3. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.

4. Лифты с кабинами в плане 1100 х 2100 мм доступны для транспортирования больного на носилках с убирающимися ручками (размер носилок 600 х 200 мм).

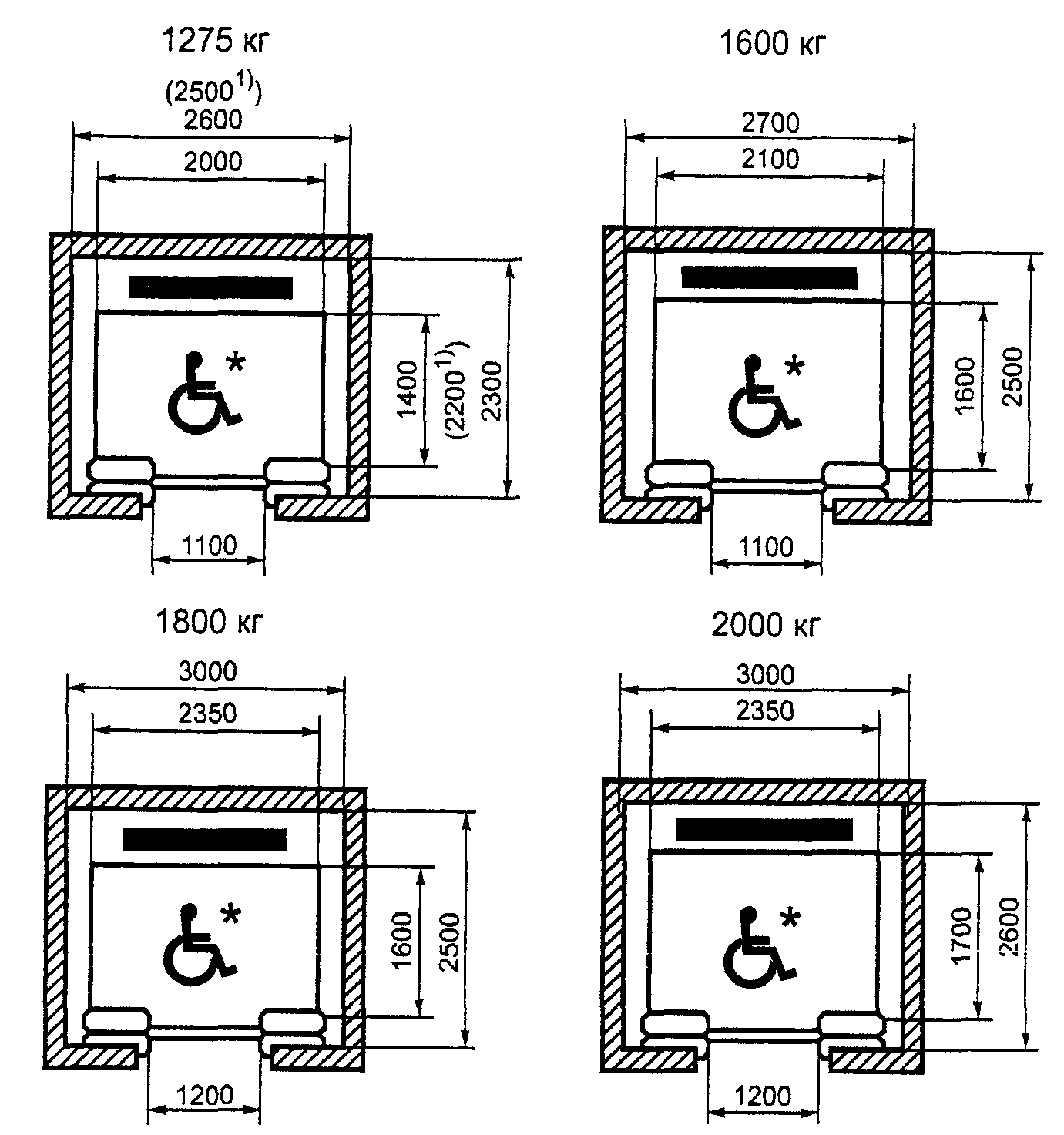

большой этажности и заселенности с интенсивными пассажиропотоками

Примечание. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.

Рисунок 6. Пассажирские лифты для зданий лечебно-профилактических учреждений (больничные лифты)

Примечания. 1. Лифты, обозначенные символом , имеют габариты кабины, доступные для инвалидов.

2. Лифты, обозначенные символом , имеют габариты кабины, позволяющие инвалиду в кресле-коляске маневрировать.

3. Кабины лифтов предназначены для транспортирования больного на кроватях, максимальные габариты которых (см. символы на чертеже):
