ГОСТ 5336-80. Сетки стальные одинарные. Технические условия
(утв. Постановлением Госстандарта СССР от 31.03.1980 № 1466)
(ред. от 01.04.1991)
Постановлением Госстандарта СССР от 31 марта 1980 г. № 1466
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СЕТКИ СТАЛЬНЫЕ ПЛЕТЕНЫЕ ОДИНАРНЫЕ
Дата введения 1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством металлургии СССР.
Разработчики: К.Г. Залялютдинов, Н.А. Галкина, В.Д. Егоров, Л.А. Паршина, Г.Л. Седун.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.03.1980 № 1466.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на которые дана ссылка | Номер пункта |
| ГОСТ 3282-74 | 5.1; 5.5 |
| ГОСТ 3560-73 | 5.5 |
| ГОСТ 5378-88 | 4.5 |
| ГОСТ 5530-81 5.2 | |
| ГОСТ 6507-90 | 4.3 |
| ГОСТ 8828-89 | 5.2 |
| ГОСТ 14192-77 | 5.4а |
| ГОСТ 15150-69 | 5.5; 5.6 |
| ГОСТ 15846-79 | 5.2 |
| ГОСТ 20799-88 | 5.3 |
| ГОСТ 26663-85 | 5.5 |
| ТУ 14-15-213-89 | 5.5 |
| ТУ 14-4-1563-89 | 2.1; 5.1; 5.5 |
| 5. Ограничение срока действия снято Постановлением Госстандарта СССР от 08.04.91 № 457. | |
6. Переиздание (декабрь 1992 г.) с Изменениями № 1, 2, 3, утвержденными в сентябре 1986 г., марте 1989 г., апреле 1991 г. (ИУС 12-86, 6-89, 7-91).
Настоящий стандарт распространяется на стальные плетеные одинарные сетки с ромбическими и квадратными ячейками, изготовленные сплетением в одну перевивку плоских спиралей из стальной проволоки круглого сечения и применяемые для ограждений, теплоизоляционных работ, крепления горных выработок на шахтах и рудниках, просеивания материалов.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

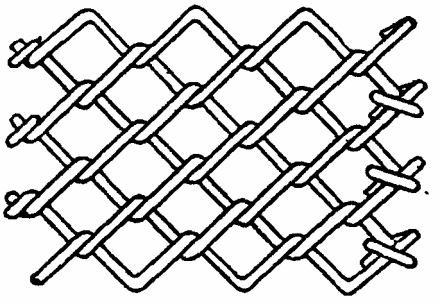

1.1 Сетка подразделяется по форме ячеек:

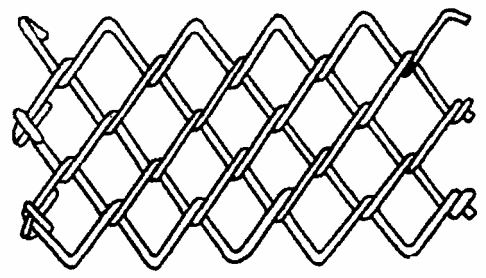

ромбическая — Р (острый угол ромба должен быть 60°) — черт. 1;
из проволоки оцинкованной — 0.
Сетки по точности размера ячейки подразделяют на группы 1 и 2.
(Измененная редакция, Изм. № 1, 2).
1.2. Размер стороны ячейки в свету и диаметр проволоки должны соответствовать указанным в табл. 1.
Допускается по согласованию потребителя с изготовителем изготовление сеток облегченных (ОБ) № 20, 25, 35 из низкоуглеродистой термически необработанной проволоки без покрытия с номинальным диаметром 1,8 мм взамен 2,0 мм; сетки № 45 из проволоки диаметром 2,0 мм взамен 2,5 мм; № 50 из проволоки диаметром 2,5 мм; № 80 из проволоки диаметром 3,0 мм и № 100 из проволоки диаметром 4,0 мм.
Сетка с ромбической ячейкой № 12, из термически необработанной проволоки, диаметром 1,6 мм, группы 1:
Сетка с квадратной ячейкой № 20, из оцинкованной проволоки, диаметром 2,0 мм, группы 2:
Сетка с квадратной ячейкой № 20 облегченная из проволоки диаметром 1,8 мм:
(Измененная редакция, Изм. № 2).
1.3. Предельное отклонение для среднего арифметического размера стороны ячейки не должно превышать +6% для сеток 1-й группы и +10% для сеток 2-й группы.
(Измененная редакция, Изм. № 1).
1.4. Предельное отклонение угла ячейки от номинального не должно превышать +/- 10°.
1.5. Ширина сетки и предельные отклонения должны соответствовать указанным в табл. 2.
Сетка № 15 из проволоки диаметром 2,0 мм может изготовляться шириной до 2000 мм.
| Номер сетки | Ширина, мм | Предельные отклонения, мм | |
| 1-й группы | 2-й группы | ||
| 5 — 8 | 1000 | -15 | -15 |
| 10 — 15 | 1000, 1500 | -1,12 ячейки | -25 |
| 20 — 35 | 1000, 1500, 2000 | -45 | |
| 45 — 60 | 1500, 2000 | -1,6 ячейки | |
| 80 — 100 | 2000, 2500, 3000 | ||
(Измененная редакция, Изм. № 1).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Сетки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке, из низкоуглеродистой термически необработанной без покрытия или оцинкованной проволоки нормальной точности изготовления по ТУ 14-4-1563-89.
Сетки 1-й группы должны изготовляться из проволоки с минусовыми предельными отклонениями, равными сумме абсолютных значений предельных отклонений.
(Измененная редакция, Изм. № 1, 3).
2.2 Каждая спираль должна состоять из одной проволоки.
2.3. Смежные спирали должны быть вплетены друг в друга всеми витками без пропусков.
2.4 В сетке не должно быть перевернутых спиралей.
(Измененная редакция, Изм. № 2).
2.5. Концы спиралей с обеих сторон сетки должны быть обрезаны и каждый конец в месте соединения должен быть загнут к своей спирали.
2.6. Сетки после изготовления свертываются в рулоны. Рулон должен состоять из одного куска сетки длиной не менее 5 м для сеток NN 5 — 60 и не менее 3 м для сеток NN 80, 100.
Для сеток 1-й группы рулон должен состоять из одного куска длиной не менее 10 м для сеток NN 5 — 60 и не менее 5 м для сеток № 80, 100.
(Измененная редакция, Изм. № 1, 2).
2.7. Масса рулона не должна превышать 80 кг. Для сеток № 80 и 100 допускается увеличение массы рулона сетки до 250 кг.
(Измененная редакция, Изм. № 1).
3. ПРАВИЛА ПРИЕМКИ
3.1. Сетки принимаются партиями. Партия должна состоять из сеток одного номера, одной ширины, одного материала и оформлена одним документом о качестве. Документ о качестве должен содержать:
товарный знак или наименование и товарный знак предприятия-изготовителя;
ширину в миллиметрах и длину сетки в метрах, общее количество сетки в метрах квадратных;
(Измененная редакция, Изм. № 1).
3.2. Для проверки качества переплетения, загибки концов спирали, среднего арифметического значения размера стороны ячейки в свету, длины, ширины сетки и угла ячейки от партии отбирают 5% рулонов, но не менее двух.
(Измененная редакция, Изм. № 2).
3.3. При получении неудовлетворительных результатов проверки хотя бы по одному из показателей по нему проводят повторную проверку на удвоенном количестве рулонов.
Результаты повторной проверки распространяют на всю партию.
(Измененная редакция, Изм. № 1).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Качество переплетения и загибку концов спиралей определяют визуально при перемотке рулонов сетки.
4.2. Среднее арифметическое значение размера стороны ячейки в свету определяют в трех местах сетки, отстоящих от края не менее чем на 100 мм, отсчитывают в двух направлениях параллельно сторонам ячейки по 10 ячеек для сеток NN 5 — 15 и по 5 ячеек для сеток NN 20 — 100 и замеряют длину участка, включая одну крайнюю проволоку, на котором расположены отсчитанные ячейки. Длину участка для определения среднего арифметического значения размера стороны ячейки в свету измеряют метром или линейкой с ценой деления 1 мм.
Среднее арифметическое значение размера стороны ячейки в свету (а), мм, вычисляют по формуле
\text{а } = \frac{l}{n} - d
где l — длина участка, на котором расположены последовательно отсчитанные в соответствующих направлениях 5 или 10 ячеек, мм;
d — номинальный диаметр проволоки, мм.
Окончательное значение среднего арифметического размера стороны ячейки в свету определяют как среднее арифметическое шести замеров.
4.3. Диаметр проволоки измеряют микрометром по ГОСТ 6507-90 перед изготовлением сетки.
(Измененная редакция, Изм. № 2).
4.4. Ширину сетки измеряют по выступающим загнутым концам проволок метром или рулеткой с ценой деления 1 мм. Длину сетки измеряют в натянутом состоянии, исключающем изменение формы ячеек, метром или рулеткой с ценой деления 1 мм или счетчиком.
4.5. Угол ячейки проверяют угломером по ГОСТ 5378-88 или шаблоном в трех местах сетки, но не ближе чем на 2 ячейки от края сетки.
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Каждый рулон сетки должен быть перевязан низкоуглеродистой проволокой диаметром 1,2 — 2,5 мм по ГОСТ 3282-74 или ТУ 14-4-1563-89 или отходами этой проволоки посередине и по краям или конец полотна сетки должен быть привязан такой же проволокой к рулону посередине и по краям.
5.2. Торцы рулона должны быть обернуты бумагой по ГОСТ 8828-89 или другой бумагой, изготовленной по нормативно-технической документации, или упаковочной тканью по ГОСТ 5530-81, или тарным холстопрошивным полотном, или клееным полотном, или сшивным лоскутом из отходов текстильной промышленности, а также другими материалами, изготовленными по нормативно-технической документации, исключающими применение хлопчатобумажных и льняных тканей и не ухудшающих качества упаковки.
Допускается сетки № 5 — 50 включительно не упаковывать, а обязательно перевязывать крестообразно торцы рулона проволоки в соответствии с п. 5.1 или иным способом перевязки рулона, при условии предотвращения сцепления загнутых проволок между собой.
Упаковочные материалы на торцах рулонов обвязываются проволокой в соответствии с п. 5.1.
Упаковка сетки, транспортируемой в районы Крайнего Севера и труднодоступные районы, должна соответствовать ГОСТ 15846-79.
(Измененная редакция, Изм. № 1, 2).
5.3. По требованию потребителя сетка покрывается консервационной смазкой ЖКБ по утвержденной технической документации или смесью ЖКБ и индустриального масла по ГОСТ 20799-88 в соотношении 1:1.
5.4 К торцу рулона или пакета должен быть прикреплен ярлык, на котором указывают:
товарный знак или наименование и товарный знак предприятия-изготовителя;
наименование и товарный знак предприятия-изготовителя;
ширину в миллиметрах и длину сетки в метрах, общее количество сетки в метрах квадратных.
5.3 — 5.4. (Измененная редакция, Изм. № 1).
5.4а. Транспортная маркировка — по ГОСТ 14192-77.
(Введен дополнительно, Изм. № 1).
5.5. Сетку транспортируют пакетами по ГОСТ 26663-76 или рулонами. Допускается формирование пакетов без применения поддонов.
Диаметр рулона — от 200 до 600 мм, длина — от 1000 до 3000 мм. Пакет формируется из рулонов. Габаритные размеры пакета: длина от 1000 до 3000 мм, ширина от 1870 мм, высота до 1400 мм. Укрупненное грузовое место формируется при транспортировании потребителю двух или более рулонов.
Средствами пакетирования являются:
катанка диаметром 6,5 мм по ГОСТ 14085-79;
обвязки из проволоки по ГОСТ 3282-74 или по ОСТ 14-4-210-87;
обвязки из ленты по ГОСТ 3560-73;
проволока и лента по другой нормативно-технической документации.
Сетки транспортируют транспортом всех видов в соответствии с правилами перевозки грузов, действующими на транспорте данного вида и Техническими условиями погрузки и крепления грузов, утвержденными Министерством путей сообщения СССР. Транспортирование по железной дороге проводится повагонными или мелкими отправками. На открытом подвижном составе сетку транспортируют только пакетами.
Условия транспортирования сетки в части воздействия климатических факторов должны соответствовать условиям хранения 5 и 8 по ГОСТ 15150-69.
(Измененная редакция, Изм. № 1, 2, 3).
5.6. Хранение сеток должно соответствовать условиям 5 по ГОСТ 15150-69.
Примечание. Значения, указанные в скобках, распространяются на сетки с квадратной ячейкой.
