ГОСТ 4741-68*. Втулки резьбовые переходные для станочных приспособлений. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 4741-68*Действующий акт

(введен Госстандартом СССР 02.01.1968 г.)

(ред. от 16.05.1989)

Утвержден и введен в действие
Госстандартом СССР

2 января 1968 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВТУЛКИ РЕЗЬБОВЫЕ ПЕРЕХОДНЫЕ ДЛЯ СТАНОЧНЫХ ПРИСПОСОБЛЕНИЙ

КОНСТРУКЦИЯ

Thread transitional bushes

for machine retaining devices. Design

ГОСТ 4741-68*

Группа Г27

Взамен ГОСТ 4741-57

Дата введения с 1 января 1969 года

Внесен Министерством тяжелого, энергетического и транспортного машиностроения СССР.

Проверен в 1980 г. Срок действия ограничен до 01.01.1990 г.

Переиздание (ноябрь 1982 г.) с Изменением № 1, утвержденным в июне 1980 г. (ИУС 9-1980 г.).

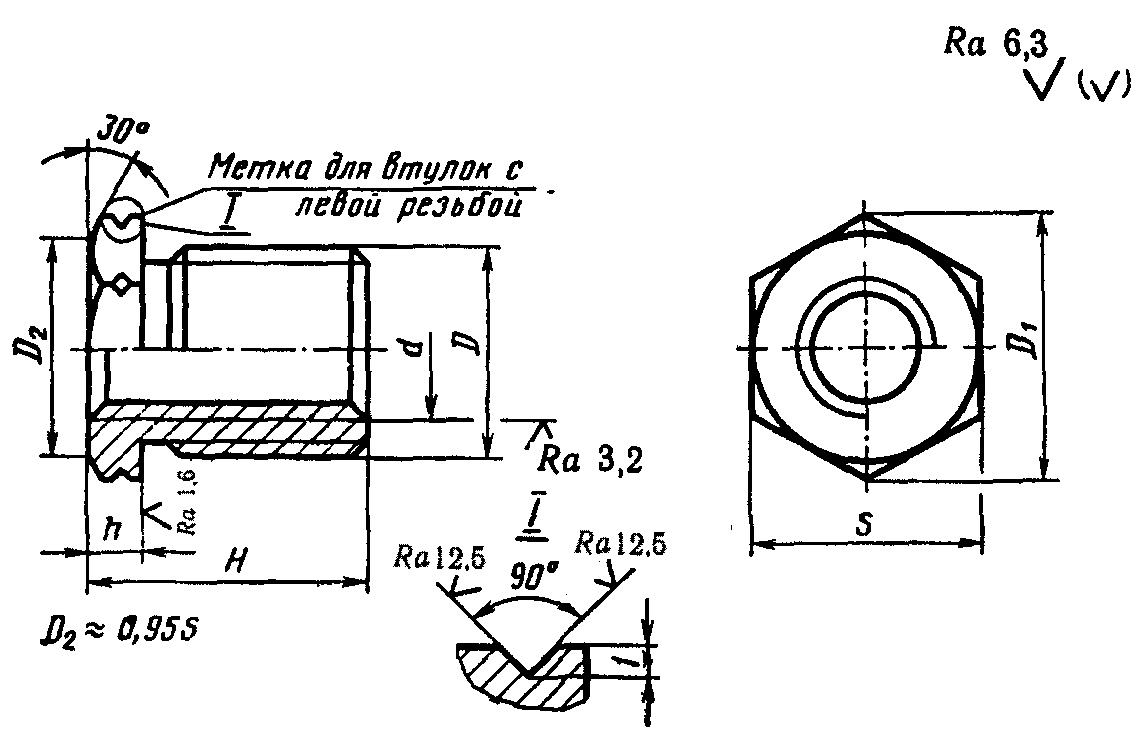

1. Конструкция и размеры резьбовых переходных втулок должны соответствовать указанным на чертеже и в таблице.

рис. 1

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

Размеры в мм

Обозначение втулокПрименяемостьd <*>HDD 1S (пред. откл. по hl3)hМасса, кг
1-й ряд2-й ряд
7009-0691М6-10М12 x 1,2516,21430,007
0692140,010
0693М8-12М16 x 1,519,61740,015
0694160,019
0695М10-М18 x 1,521,9190,023
0696200,028
0697М12-18М20 x 1,525,42250,031
0698250,042
0699М16-М24 x 1,531,22760,058
0700320,072
0701Tr 16 х 4-250,061
0702320,076

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0703Tr 16 х 4-250,061
0704LH320,076

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0705М20-М30 x 1,541,6360,120
0706400,145
0707Tr 20 х 4-320,123
0708400,149

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0709Tr 20 х 4-320,123
0710LH400,149

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0711M24-36M36 x 1,547,34180,195
0712480,249
0713-Tr 24 х 5360,199
0714480,256

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0715-Tr 24 х 5360,199
0716LH480,256

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0717Tr 26 х 5-400,196
0718520,246

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0719Tr 26 х 5-400,196
0720LH520,246

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0721-Tr 28 х 540M39 x 1,547,34180,215
0722550,288

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0723-Tr 28 х 5400,215
0724LH550,288

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0725M30-45M42 x 1,553,146100,296
0726600,380
0727-Tr 30 х 6450,303
0728600,394

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0729-Tr 30 х 6450,303
0730LH600,394
0731Tr 32 х 6-480,289
0732630,367

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0733Tr 32 х 6-480,289
0734LH630,367

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0735M36-55M48 x 1,563,555120,454
0736700,555
0737-Tr 36 х 6550,463
0738700,567

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0739-Tr 36 х 6550,463
0740LH700,567

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0741Tr 40 х 6-60M56 x 275,0650,684
0742800,869

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0743Tr 40 х 6-600,684
0744LH800,869

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0745M42-600,667
0746800,848
0747M48-70M64 x 285,675141,018
0748951,321
0749Tr 50 х 8-700,971
0750951,246

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)
0751Tr 50 х 8-700,971
7009-0752LH951,246

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

16.05.1989 № 1230)

<*> При выборе размера d 1-й ряд следует предпочитать 2-му.

Пример условного обозначения резьбовой переходной втулки размерами d = M6, Н = 10 мм:

Втулка 7009-0691 ГОСТ 4741-68

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена материала на сталь других марок с механическими свойствами не ниже, чем у стали марки 45.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

3. Твердость — 27 ... 32 HRC_{\text{э}} .

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

4. Неуказанные предельные отклонения размеров: H14, h14, \pm \frac{t_{2}}{2} .

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска наружной резьбы — 6g, внутренней — 7Н по ГОСТ 16093-81. Резьба трапецеидальная — по ГОСТ 24737-81. Поле допуска резьбы — 8H по ГОСТ 9562-81.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

4, 5. (Измененная редакция, Изм. № 1).

6. Размеры проточек и фасок для резьбы — по ГОСТ 10549-80.

7. (Отменен, Изм. № 1).

8. Покрытие — Хим. Окс. прм (обозначение покрытия по ГОСТ 9.306-85). По соглашению сторон допускается применение других видов защитных покрытий.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

9. Маркировать партию втулок одного типоразмера на таре или упаковке с указанием наименования изделия, его обозначения, обозначения настоящего стандарта и товарного знака предприятия-изготовителя.

10. Пример применения резьбовых переходных втулок указан в справочном Приложении.

(п. 10 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 16.05.1989 № 1230)

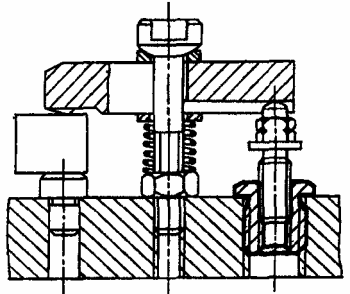

Приложение Справочное

ПРИМЕР ПРИМЕНЕНИЯ РЕЗЬБОВЫХ ПЕРЕХОДНЫХ ВТУЛОК

рис. 2
