ГОСТ 4738-67*. Вилки с резьбовым хвостовиком. Конструкция

(утв. Госстандартом СССР 03.01.1967)

(ред. от 01.03.1988)

3 января 1967 года

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИЛКИ С РЕЗЬБОВЫМ ХВОСТОВИКОМ

КОНСТРУКЦИЯ

Forks with thread shanks. Design

ГОСТ 4738-67*

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР 3 января 1967 г.

Срок введения установлен с 01.07.1967.

Ограничение срока действия снято Постановлением Госстандарта СССР от 17.03.1988 № 567.

Переиздание (ноябрь 1999 г.) с Изменениями № 1, 2, утвержденными в июне 1980 г., марте 1988 г. (ИУС 9-80, 6-88).

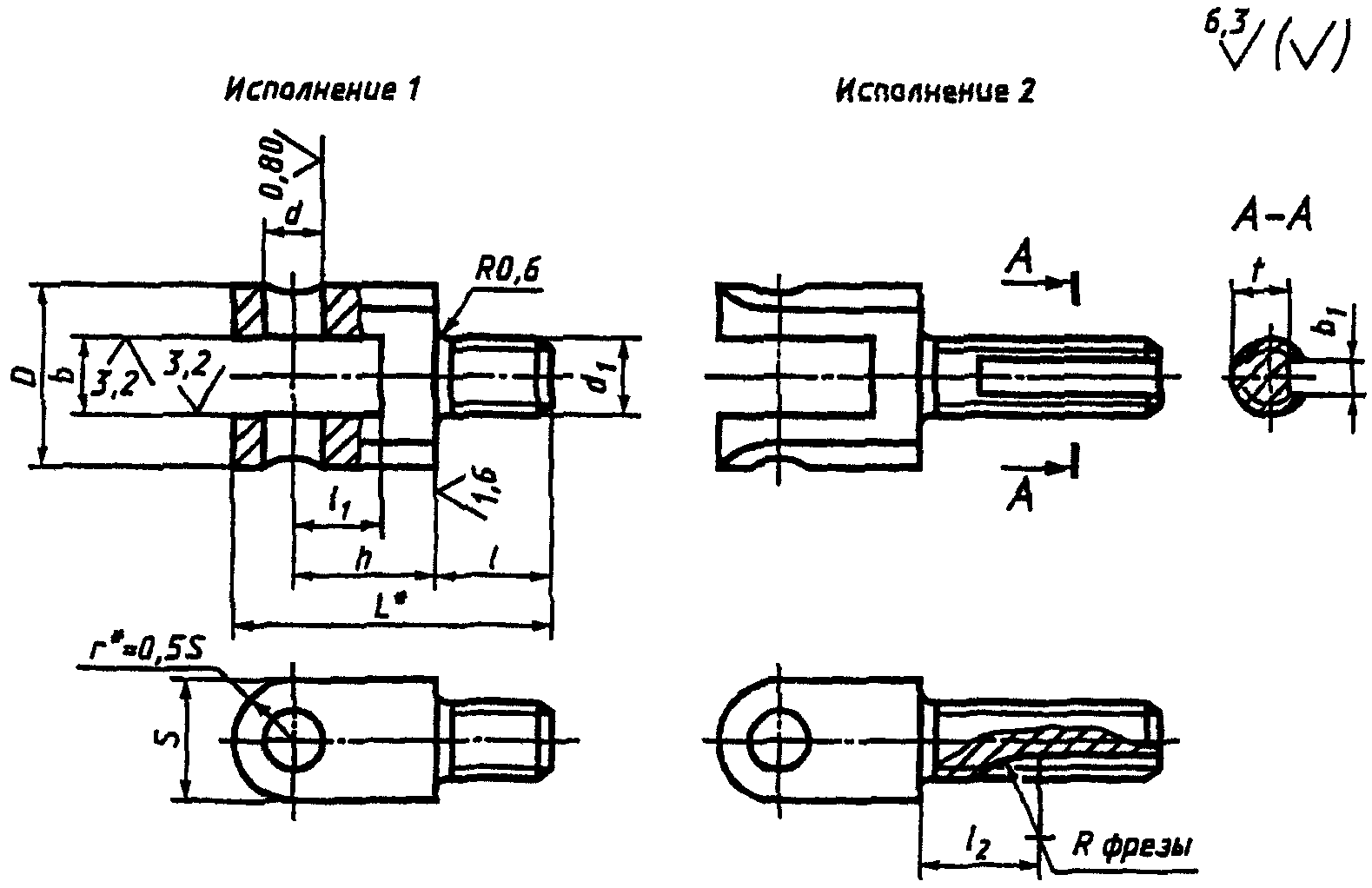

1. Конструкция и размеры вилок с резьбовым хвостовиком должны соответствовать чертежу и таблице.

---

<*> Размер для справок.

Размеры в мм

Обозначения вилок	Применяемость	Исполнение	b (поле допуска Н11)	l	d <*> (поле допуска Н7 или Н11)	d 1	D	S	h	l 1	l 2	b 1 (поле допуска Н13)	t	L	Масса, кг
7018-0331		1	5	10	4	М5	16	10	10	7	-	-	-	25	0,009
0332			6												0,008
0333			5	16										31	0,010
0334				20										35	0,010
0335			6	12	5	М6	18	12	12	8				30	0,018
0336			8												0,016
0337			6	20										38	0,020
0338				25										43	0,021
0339			8	14	6	М8	20	14	15	10				36	0,029
0340			10												0,025
0341		2	8	25							14	4	5	47	0,034
0342				32										54	0,035
0343		1	10	16	8	М10	25	16	18	12	-	-	-	42	0,034
0344			12												0,043
0345		2	10	32							16	4	7	58	0,054
0346				40										66	0,057
0347		1	12	20	10	М12	28	20	20	14	-	-	-	50	0,077
0348			14												0,070
0349		2	12	40							16	5	9	70	0,088
0350				50										80	0,095
0351		1	16	25	12	М16	36	24	26	18	-	-	-	63	0,158
0352			18												0,147
0353		2	16	50							20	5	13	88	0,186
0354				60										98	0,198
0355		1	20	32	16	М20	45	32	32	22	-	-	-	80	0,207
0356			22												0,188
0357		2	20	60							20	8	15	108	0,350
0358				80										128	0,373
0359		1	25	36	20	М24	55	40	40	28	-	-	-	96	0,502
0360		2		80							25	8	19	140	0,613
0361				100										160	0,669
0362		1	32	45	25	М30	65	50	50	34	-	-	-	120	0,959
0363		2		90							25	10	24	165	1,146
0364				125										200	1,322
0365		1	40	55	32	М36	80	60	65	45	-	-	-	150	1,831
0366		2		110							30	10	30	205	2,186
7018-0367				160										255	2,518

---

<*> В случае применения штифтов типа 1 по ГОСТ 3128-70 — поле допуска отверстия d — К7. Соответственно в условном обозначении указывать поле допуска К7.

Пример условного обозначения вилки с резьбовым хвостовиком исполнения 1, размерами b = 5 мм, l = 10 мм, с полем допуска диаметра d — Н7:

(Измененная редакция, Изм. № 2).

2. Материал — сталь марки 45 по ГОСТ 1050-88. Допускается замена на стали других марок с механическими свойствами не ниже, чем у стали марки 45.

3. Твердость — 35,0 ... 39,5 HRC_{\text{э}} .

4. Неуказанные предельные отклонения размеров: h14, \pm \frac{t_{2}}{2} .

5. Резьба метрическая — по ГОСТ 24705-81. Поле допуска резьбы — 6g по ГОСТ 16093-81.

3 — 5. (Измененная редакция, Изм. № 1, 2).

6. Размеры недорезов и фасок для резьбы — по ГОСТ 10549-80.

(Измененная редакция, Изм. № 1).

7. (Исключен, Изм. № 1).

8. Покрытие — Хим. Окс. прм (обозначение покрытия — по ГОСТ 9.306-85).

9. Маркировать партию деталей одного типоразмера на таре или упаковке с указанием условного обозначения.

8, 9. (Измененная редакция, Изм. № 2).

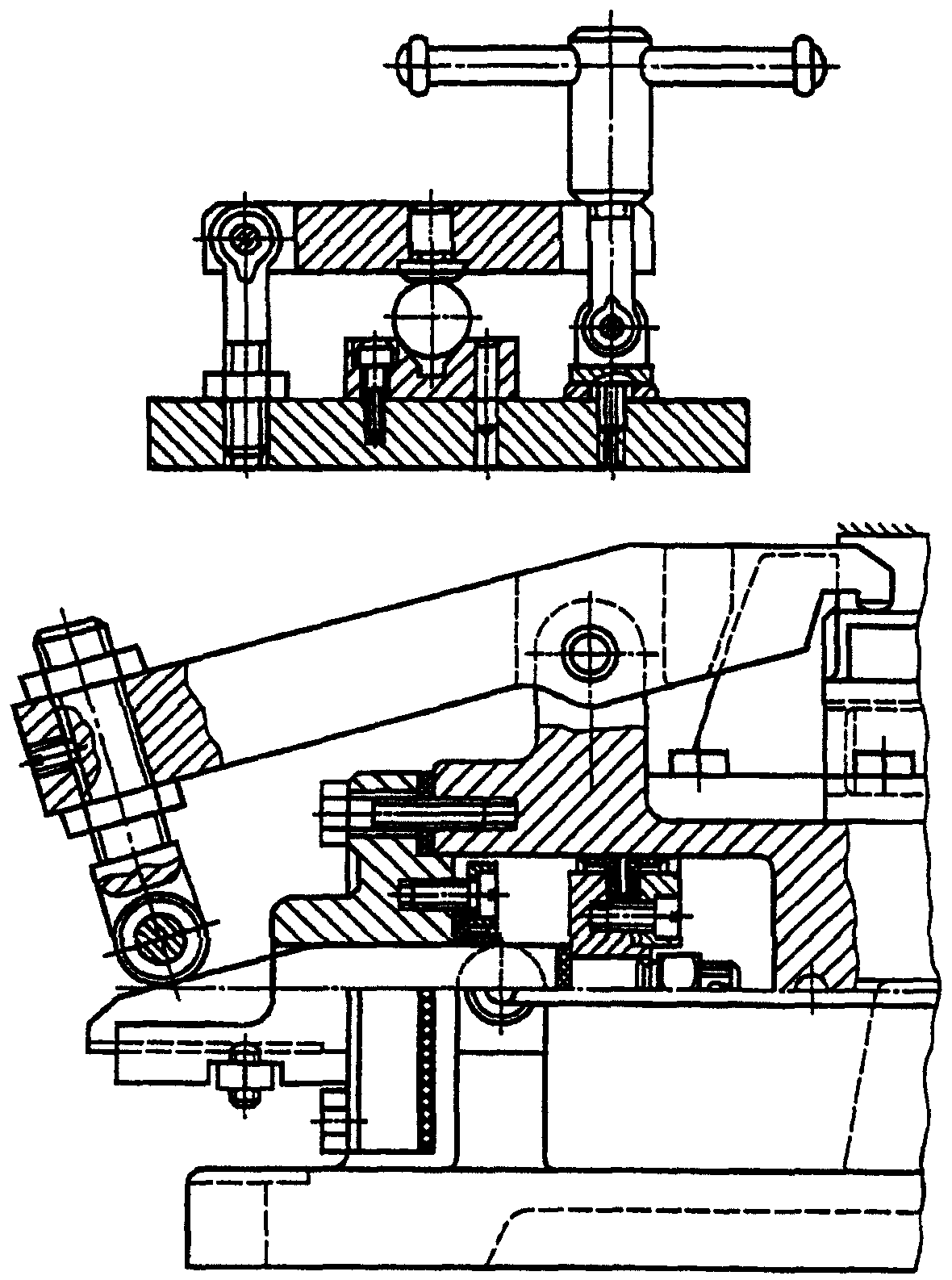

10. Примеры применения вилок указаны в Приложении.

(Введен дополнительно, Изм. № 2).

---
