ГОСТ 33054-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение содержания зерен слабых пород в щебне (гравии)

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 33054-2014Действующий акт

(введен в действие Приказом Росстандарта от 09.09.2015 № 1311-ст)

(ред. от 18.03.2025)

Примечание

Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Изменение № 1 введено в действие на территории Российской Федерации Приказом Росстандарта от 18.03.2025 № 185-ст с 01.05.2025.

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1311-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

ЩЕБЕНЬ И ГРАВИЙ ИЗ ГОРНЫХ ПОРОД

ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ ЗЕРЕН СЛАБЫХ ПОРОД В ЩЕБНЕ (ГРАВИИ)

Automobile roads of general use. Crushed stone and gravel from rocks. Determination of grains of weak mining rocks content in rubble (gravel)

ГОСТ 33054-2014

МКС 93.080.20

Дата введения 1 июня 2016 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский дорожный научно-исследовательский институт» совместно с Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса»

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. № 46)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Азербайджан	AZ	Азстандарт
Армения	AM	Минэкономики Республики Армения
Беларусь	BY	Госстандарт Республики Беларусь
Казахстан	KZ	Госстандарт Республики Казахстан
Киргизия	KG	Кыргызстандарт
Молдова	MD	Молдова-Стандарт
Россия	RU	Росстандарт
Узбекистан	UZ	Узстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1311-ст межгосударственный стандарт ГОСТ 33054-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.

5 ВВЕДЕН ВПЕРВЫЕ

6 ИЗДАНИЕ (август 2019 г.) с Поправкой (ИУС 12-2017)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

Введение

Настоящий стандарт входит в группу межгосударственных стандартов, устанавливающих требования и методы испытаний для щебня и гравия из горных пород.

1 Область применения

Настоящий стандарт распространяется на щебень и гравий [далее — щебень (гравий)] из горных пород со средней плотностью зерен от 2,0 до 3,5 г/см3, применяемые при строительстве, ремонте, капитальном ремонте, реконструкции и содержании автомобильных дорог общего пользования.

Настоящий стандарт устанавливает метод определения содержания зерен слабых пород в щебне и гравии из горных пород.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования

ГОСТ 12.4.131 Халаты женские. Технические условия

ГОСТ 12.4.132 Халаты мужские. Технические условия

Ссылка исключена с 01.05.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.03.2025 № 185-ст.

ГОСТ 12.4.280 Система стандартов безопасности труда. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования

ГОСТ 28846 (ИСО 4418-78) Перчатки и рукавицы. Общие технические условия

ГОСТ 32703 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования

ГОСТ 33029 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение гранулометрического состава

ГОСТ 33048 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Отбор проб

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 32703, а также следующие термины с соответствующими определениями:

3.1 слабые зерна: Зерна, легко разламываемые пальцами рук или разрушаемые легким ударом молотка.

3.2 единичная проба: Проба щебня (гравия), полученная методом сужения из лабораторной пробы и предназначенная для сокращения до требуемого количества мерных проб для проведения испытания.

3.3 мерная проба: Количество щебня (гравия), используемое для получения одного результата в одном испытании.

3.4 постоянная масса: Масса пробы, высушиваемой в сушильном шкафу при температуре (110 +/- 5) °C, различающаяся не более чем на 0,1% по результатам двух последних последовательно проводимых взвешиваний через промежутки времени, составляющие не менее 1 ч.

4 Требования к средствам измерений и вспомогательным устройствам

При проведении испытания применяют следующие средства измерений и вспомогательные устройства:

весы, обеспечивающие измерение массы пробы с относительной погрешностью не более 0,1% от минимальной массы мерной пробы;

сита с размерами ячеек 4; 5,6; 8; 11,2; 16; 22,4; 31,5; 45; 63 мм в соответствии с [1] и [2];
сушильный шкаф, обеспечивающий циркуляцию воздуха и поддержание температуры в интервале (110 +/- 5) °C;
исключено с 01.05.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.03.2025 № 185-ст;
молоток столярный типа МСТ-3 массой (700 +/- 50) г (см. рисунок 1);

противни металлические;
линейка с ценой деления 1 мм и диапазоном измерения не менее 20 см.

(Поправка)

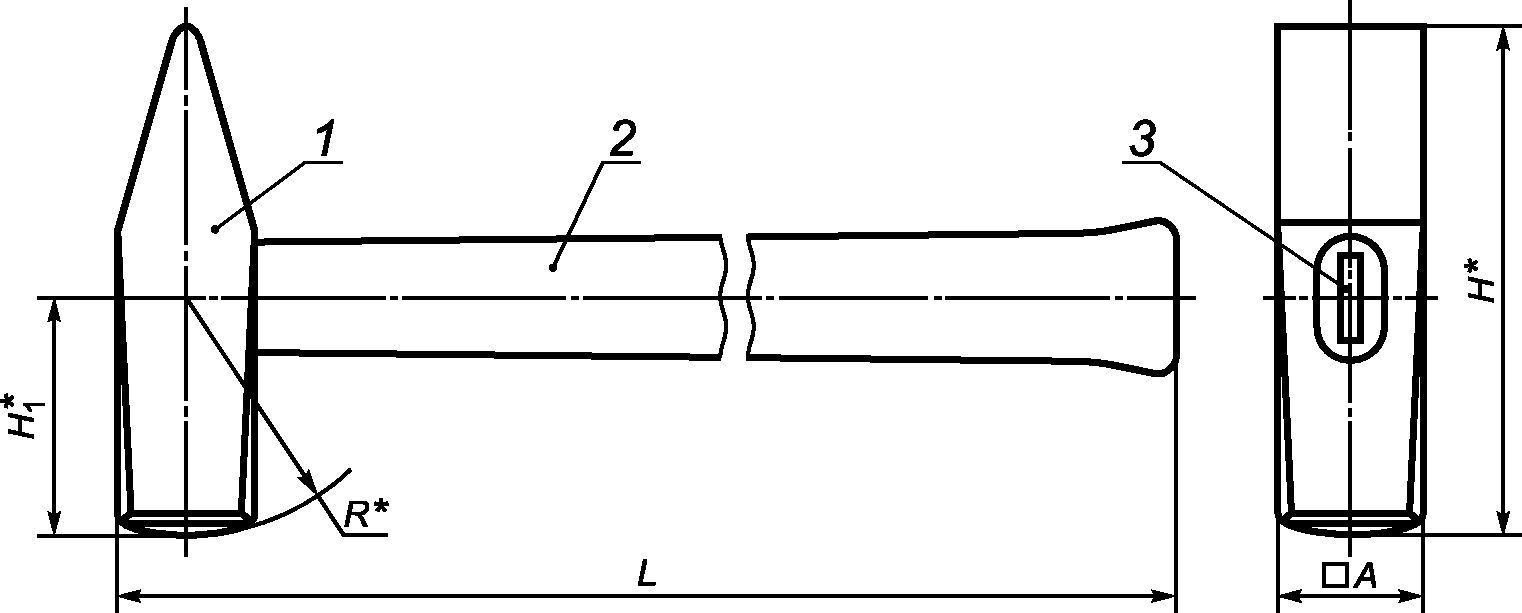

рис. 1

L, мм	H, мм	H1, мм	A, мм	R	Масса, кг, не более
300 +/- 5	120 +/- 1	54 +/- 0,5	30 +/- 0,5	250 +/- 2	0,80

1 — корпус; 2 — ручка; 3 — клин

Рисунок 1 — Молоток столярный типа МСТ-3

5 Метод испытания

Сущность метода заключается в определении визуальным и инструментальным способом зерен слабых пород в пробе щебня (гравия). Содержание зерен слабых пород определяют как отношение массы зерен слабых пород к массе всей пробы.

6 Требования безопасности, охраны окружающей среды

6.1 Содержание вредных веществ в воздухе лаборатории, образующихся при проведении испытаний, не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005.

6.2 Помещение, в котором проводятся работы по испытаниям щебня (гравия), должно быть оборудовано местной приточно-вытяжной и общеобменной вентиляцией по ГОСТ 12.4.021.

6.3 Эксплуатацию электрических приборов проводят в соответствии с правилами техники безопасности при эксплуатации электроустановок, а также правилами электробезопасности по ГОСТ 12.1.019.

6.4 Пожарная безопасность лабораторных помещений должна соответствовать требованиям ГОСТ 12.1.004.

6.5 При работе со щебнем (гравием) необходимо соблюдать требования техники безопасности, предусмотренные ГОСТ 12.1.007.

6.6 При работе с сушильным шкафом необходимо соблюдать правила пожарной безопасности, предусмотренные ГОСТ 12.1.004.

6.7 Персонал при работе со щебнем и гравием должен быть обеспечен средствами индивидуальной защиты:

специальной одеждой (халат) по ГОСТ 12.4.131 или ГОСТ 12.4.132 либо специальной одеждой (костюм) по ГОСТ 12.4.280;

перчатками или рукавицами по ГОСТ 28846.

6.8 Утилизацию материала, подвергнутого испытаниям, производят в соответствии с рекомендациями предприятия-изготовителя и действующим законодательством.

7 Требования к условиям испытания

При проведении испытания щебня (гравия) должны соблюдаться следующие условия для помещений:

температура воздуха (21 +/- 4) °C;
относительная влажность воздуха не более 80%.

8 Подготовка к выполнению испытания

8.1 Отбор и формирование проб щебня (гравия) производят по ГОСТ 33048.

8.2 При подготовке к испытанию единичную пробу щебня (гравия) высушивают до постоянной массы при температуре (110 +/- 5) °C. Высушенную единичную пробу щебня (гравия) просеивают через сита с наибольшим и наименьшим размерами ячеек, соответствующими наибольшим и наименьшим номинальным размерам зерен определенной фракции по ГОСТ 33029, на стандартные фракции. Каждую фракцию испытывают отдельно.

Если в испытуемой фракции щебня (гравия) проход через сито с размером ячеек d составляет более 15% по массе (за исключением частиц размером менее 4 мм), то испытание данных зерен проводят как испытание отдельной фракции. Результат испытания рассчитывают по формуле (2).

Примечание - Допускается для проведения испытания применять широкую фракцию без разделения на стандартные фракции. При несовпадении результатов испытаний широкой фракции и стандартных фракций испытание проводят на стандартных фракциях.

8.3 Масса мерной пробы должна соответствовать значениям, приведенным в таблице 1.

Таблица 1

Наибольший номинальный размер зерен, мм	Масса мерной пробы, г, не менее
5,6 8,0	250
11,2 16,0	1000
22,4 31,5	5000
45,0 63,0 90,0	10 000

Мерную пробу щебня (гравия) взвешивают и фиксируют массу M: до 0,1 г — при массе пробы до 2000 г включительно; до 1 г — при массе пробы свыше 2000 до 10 000 г включительно; до 10 г — при массе пробы свыше 10 000 г.

9 Порядок выполнения испытания

9.1 Мерную пробу щебня (гравия) распределяют на жесткой поверхности в один слой, затем каждое зерно поочередно подвергают удару молотком. Удар наносят с требуемой высоты со скоростью падения, создаваемой собственным весом молотка без применения дополнительных усилий. Требуемую высоту удара определяют линейкой или другим способом. Расколотые зерна классифицируют как слабые.

Примечание - К слабым относят зерна, легко разламывающиеся руками.

Значения высоты нанесения удара молотком в зависимости от размера фракции щебня (гравия) приведены в таблице 2.

Таблица 2

Наибольший номинальный размер зерен, мм	Высота нанесения удара молотком, мм
5,6 8,0	3 +/- 0,5
11,2 16,0	6 +/- 0,5
22,4 31,5	8 +/- 0,5
45,0 63,0 90,0	10 +/- 0,5

9.2 Отобранные слабые зерна взвешивают и фиксируют массу M1 в соответствии с 8.3.

10 Обработка результата испытания

10.1 Содержание зерен слабых пород в щебне (гравии) вычисляют как Cп, в процентах, по формуле

C_{\text{п}} = \frac{M_{1}}{M} 100, (1)

где M1 — масса зерен слабых пород, г;

M — масса мерной пробы до испытания, г.

Результат испытания рассчитывают до первого знака после запятой. За результат испытания принимают среднее арифметическое значение двух параллельных определений. Расхождение результатов двух параллельных определений не должно превышать 1%, в противном случае испытание необходимо повторить.

10.2 Содержание зерен слабых пород в широкой фракции, а также в смеси фракций щебня (гравия) C_{\text{п}_{x}} , в процентах рассчитывают по формуле

\text{С}_{\text{п}_{\text{х}}} = \frac{\text{х}_{1}\text{а}_{1} + \text{х}_{2}\text{а}_{2} + ... + \text{х}_{i}\text{а}_{i}}{\text{а}_{1} + \text{а}_{2} + ... + \text{а}_{i}} , (2)

где x1, x2, ..., xi — содержание зерен слабых пород в отдельной фракции щебня (гравия), в процентах;

a1, a2, ..., ai — содержание данной фракции, в процентах.

Результат испытания рассчитывают до первого знака после запятой.

11 Оформление результата испытания

Результат испытания регистрируют в журнале и оформляют в виде протокола, который должен содержать:

номер протокола;
дату проведения испытания;
название организации, проводившей испытание;
ссылку на настоящий стандарт;
ссылку на акт отбора проб;
наименование испытываемого материала;
результат испытания;
сведения об условиях проведения испытания;
фамилию, имя, отчество и подпись лица, проводившего испытание;
фамилию, имя, отчество и подпись лица, ответственного за испытание.

12 Контроль точности результата испытания

Точность результата испытания обеспечивается:

соблюдением требований настоящего стандарта;
проведением периодической оценки метрологических характеристик средств измерений;
проведением периодической аттестации оборудования.

Лицо, проводящее испытание, должно быть ознакомлено с требованиями настоящего стандарта.

БИБЛИОГРАФИЯ

(раздел в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 185-ст)

[1]	ISO 3310-1:2016	Test sieves — Technical requirements and testing — Part 1: Test sieves of metal wire cloth (Сита лабораторные. Технические требования и испытания. Часть 1. Сита из проволочной ткани)
[2]	ISO 3310-2:2013	Test sieves — Technical requirements and testing — Part 2: Test sieves of perforated metal plate (Сита лабораторные. Технические требования и испытания. Часть 2. Сита из металлической перфорированной пластины)

УДК 625.072:006.354	МКС 93.080.20
Ключевые слова: щебень и гравий из горных пород, слабые зерна, столярный молоток, игла стальная, игла алюминиевая, мерная проба
