ГОСТ 33048-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Отбор проб
(введен в действие Приказом Росстандарта от 09.09.2015 № 1305-ст)
(ред. от 18.03.2025)
Примечание
Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Изменение № 1 введено в действие на территории Российской Федерации Приказом Росстандарта от 18.03.2025 № 145-ст с 01.05.2025.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1305-ст
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЩЕБЕНЬ И ГРАВИЙ ИЗ ГОРНЫХ ПОРОД
Automobile roads of general use. Crushed stone and gravel from rocks. Sampling
Дата введения 1 июня 2016 года
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский дорожный научно-исследовательский институт» совместно с Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса»
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. № 46)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1305-ст межгосударственный стандарт ГОСТ 33048-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
6 ИЗДАНИЕ (август 2019 г.) с Поправкой (ИУС 9-2016)
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Настоящий стандарт входит в группу межгосударственных стандартов, устанавливающих требования и методы испытаний для щебня и гравия из горных пород.
Настоящий стандарт распространяется на щебень и гравий [далее — щебень (гравий)] из горных пород со средней плотностью зерен от 2,0 до 3,5 г/см3, применяемые при строительстве, ремонте, капитальном ремонте, реконструкции и содержании автомобильных дорог общего пользования.
Настоящий стандарт устанавливает методы отбора проб щебня и гравия из горных пород для лабораторных испытаний.
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 12.4.131 Халаты женские. Технические условия
ГОСТ 12.4.132 Халаты мужские. Технические условия
Ссылка исключена с 01.05.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.03.2025 № 145-ст.
ГОСТ 19596 Лопаты. Технические условия
ГОСТ 12.4.280 Система стандартов безопасности труда. Одежда специальная для защиты от общих производственных загрязнений и механических воздействий. Общие технические требования
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 145-ст)
ГОСТ 28846 (ИСО 4418-78) Перчатки и рукавицы. Общие технические условия
ГОСТ 32703 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины по ГОСТ 32703, а также следующие термины с соответствующими определениями:
3.1 партия: Количество щебня (гравия), произведенное в течение суток и/или отгружаемое одному потребителю в течение суток, но не более 5000 т.
3.2 точечная проба: Проба щебня (гравия), отобранная в одной точке массой не менее 2500 г.
3.3 объединенная проба: Проба щебня (гравия), состоящая из точечных проб и характеризующая партию в целом.
3.4 лабораторная проба: Проба щебня (гравия), полученная методом сокращения из объединенной пробы и предназначенная для всех лабораторных испытаний.
4 Оборудование для отбора проб
При отборе проб щебня (гравия), в зависимости от метода отбора, следует использовать следующие средства измерений, оборудование и вспомогательные приспособления:
- весы, обеспечивающие измерение массы пробы с относительной погрешностью не более 0,1% от минимальной массы мерной пробы;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 145-ст)
- совок;
- лопата типа ЛР, ЛСЗ или ЛСП по ГОСТ 19596.
5.1 Пробы отбирают с целью проведения приемочного контроля на предприятии-изготовителе, входного контроля на предприятии-потребителе, а также для определения свойств исходного сырья.
5.2 Если в правилах приемки конкретного вида продукции не предусмотрен иной порядок отбора проб, то при приемочном контроле на предприятии-изготовителе отбирают точечные пробы, из которых путем смешивания получают одну объединенную пробу от сменной выработки каждой технологической линии.
5.3 Отбор точечных проб с технологических линий, транспортирующих продукцию на склад или непосредственно в транспортные средства, осуществляют путем пресечения потока материала на ленточном конвейере или в местах перепада потока материала с помощью совка или лопаты.
При ручном способе пробы отбирают с ленты конвейера совком или совковой лопатой при его остановке.
Места отбора и способ отбора проб выбирают для каждого предприятия в зависимости от условий технологического процесса и соблюдения требований техники безопасности.
5.4 Точечные пробы отбирают через одинаковые интервалы времени. Интервал отбора точечных проб при ручном отборе может быть увеличен, если предприятие-изготовитель выпускает продукцию стабильного качества. Масса точечной пробы щебня (гравия) должна быть не менее приведенной в таблице 1.
| Размер зерен, мм | Масса точечной пробы, кг |
|---|---|
| Менее 8 | 2,5 |
| 8 и более | 5,0 |
5.5 После отбора точечные пробы объединяют и перед отправкой в лабораторию сокращают методом сужения в соответствии с приложением А.
Масса лабораторной пробы при приемочном контроле на предприятии-изготовителе должна быть не менее приведенной в таблице 2.
| Наибольший размер зерен, мм | Масса лабораторной пробы, кг |
|---|---|
| 8,0 | 10,0 |
| 16,0 | 20,0 |
| 31,5 | 30,0 |
| 63,0 | 40,0 |
| 90,0 | 80,0 |
Допускается производить испытания каждой точечной пробы для оперативного контроля качества выпускаемой продукции в соответствии с порядком, определенным предприятием-изготовителем.
Лабораторную пробу используют для всех испытаний, предусмотренных при приемочном контроле.
6.1 Отбор проб с движущейся конвейерной ленты
Отбор точечных проб следует начинать не ранее чем через (60 +/- 5) мин после начала работы конвейера. Точечные пробы отбирают при помощи совка или лопаты через одинаковые интервалы времени, равные (13 +/- 2) мин.
6.2 Отбор проб с неподвижной конвейерной ленты
Все точечные пробы должны быть взяты в одной точке отбора. Материал для каждой точечной пробы следует отбирать по всему поперечному сечению ленты.
Примечание - Отбор проб следует начинать только после предварительного продвижения ленты с целью гарантии, что возможные неравномерности прохождения не приведут к отбору ложной пробы.
Отбор проб производят сразу после остановки ленты работающего конвейера. Для отбора точечной пробы используют лопату. Материал для пробы отбирают с ленты на участке протяженностью, равной не менее чем утроенная ширина расположения материала на ленте.
6.3 Отбор проб на выходных точках ленты
Период, в течение которого должен быть выполнен отбор проб, следует разделить на некоторое число равных интервалов и производить отбор точечных проб в середине каждого интервала.
6.4 Отбор проб из бункеров
Отбор точечных проб щебня и гравия из контейнеров (бункеров) осуществляют путем пересечения потока материала из открытого разгрузочного отверстия контейнера (бункера). Размер выходного отверстия бункера должен обеспечивать однородность потока материала без его расслоения, а ширина отверстия должна не менее чем в три раза превышать максимальный размер зерен щебня.
6.5 Отбор проб из вагонов
Число отбираемых точечных проб из вагонов зависит от количества контролируемых вагонов.
Если количество вагонов больше 4, то отбор производят из случайно выбранных 4 вагонов. Если количество вагонов равно 4, то отбор производят из каждого вагона. Отбор производят в 5 точках, одна в центре и четыре по углам. Расстояние от угловых точек отбора до стенок вагона должно быть от 0,5 до 1 м. Отбор производят при помощи совка с-образного сечения или лопаты. Отбор проб необходимо производить из лунок глубиной (0,3 +/- 0,1) м, перемещая совок снизу вверх вдоль лунки.
Если количество вагонов меньше 4, то количество точек, в которых производят отбор точечных проб в каждом вагоне, пропорционально увеличивают до такого числа, чтобы общее количество точечных проб составило не менее 20.
При перемешивании всех точечных проб формируется объединенная проба. Минимальная масса объединенной пробы щебня (гравия) должна быть достаточной для проведения всех необходимых испытаний.
6.6 Отбор проб из автомобильного транспорта
Число отбираемых точечных проб из автомобильного транспорта зависит от количества контролируемых автомобилей.
Если количество автомобилей больше 20, то отбор производят из случайно выбранных 20 автомобилей. Если количество автомобилей равно 20 или менее, то отбор производят из каждого автомобиля. Отбор производят в 5 точках по схеме: одна в центре и четыре по углам. Предварительно поверхность щебня (гравия) выравнивают.
Отбор производят при помощи совка или лопаты. Отбор проб необходимо производить из лунки глубиной (0,3 +/- 0,1) м.
При перемешивании всех точечных проб формируется объединенная проба. Минимальная масса объединенной пробы щебня (гравия) должна быть достаточной для проведения всех необходимых испытаний.
6.7 Отбор проб из штабелей
Отбор точечных проб необходимо производить не с поверхности конуса штабеля, а из его внутренней части.
Примечание - Из штабелей крупных фракций щебня (гравия) (более 31,5 мм) рекомендуется проводить отбор точечных проб из внутренней части штабеля, применяя ковшовый погрузчик или экскаватор, пересекающимися между собой в центре диагоналями.
Отбор точечных проб из конусообразного штабеля необходимо производить из верхней, средней и нижней частей конуса в соотношении 1:7:19 по количеству проб, как показано на рисунке 1.
Отбор точечных проб из призматического штабеля необходимо производить из верхней, средней и нижней частей конуса в соотношении 1:3:5 по количеству проб, как показано на рисунке 1.
 | |
| а) | б) |

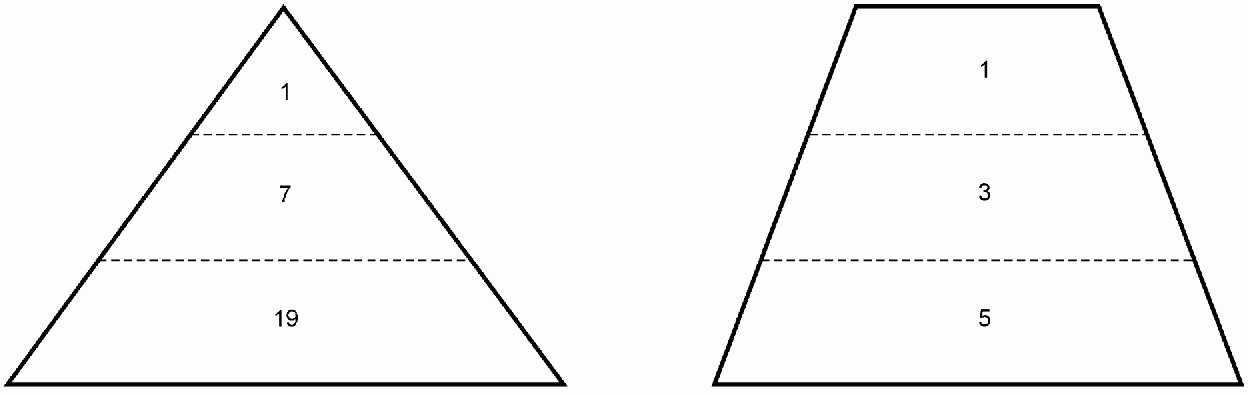

Рисунок 1 — Схема отбора точечных проб из штабелей конусообразной (а) и призматической (б) форм
7.1 Содержание пыли в воздухе рабочей зоны при формировании объединенных и подготовке сокращенных проб не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005.
7.2 Помещение, в котором производятся работы по испытаниям щебня (гравия), должно быть оборудовано местной приточно-вытяжной и общеобменной вентиляцией по ГОСТ 12.4.021.
7.3 Пожарная безопасность лабораторных помещений должна обеспечиваться по ГОСТ 12.1.004.
7.4 Персонал при работе со щебнем и гравием должен быть обеспечен средствами индивидуальной защиты:
- специальной одеждой (халат) по ГОСТ 12.4.131 или по ГОСТ 12.4.132 либо специальной одеждой (костюм) по ГОСТ 12.4.280;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 145-ст)
8 Требования к упаковке, транспортированию и хранению отобранных проб
8.1 Отобранные пробы упаковывают таким образом, чтобы сохранить целостность и свойства материалов до проведения испытаний.
8.2 Каждую пробу снабжают двумя этикетками с обозначением пробы. Одну этикетку помещают внутрь упаковки, другую — на видном месте упаковки.
8.3 При транспортировании должна быть обеспечена сохранность упаковки от механического повреждения и намокания.
При отборе проб необходимо документальное сопровождение в виде акта отбора проб. Акт отбора проб включает в себя следующую информацию:
- номер акта и дату отбора проб;
- название и адрес организации, где проводился отбор проб;
- наименование изготовителя;
- наименование материала;
- порядок отбора;
- количество отобранных образцов (масса пробы);
- цель отбора;
- место отбора;
- идентификацию продукции (по паспорту, сертификату);
- подписи представителей организации, в которой проводился отбор проб;
- подписи представителей организации, которая проводила отбор проб.
А.1 Сокращение пробы методом квартования
Объединенную пробу тщательно перемешивают лопатой, образовывают из нее конус и перебрасывают в новый конус. Данный процесс повторяют три раза. При образовании конуса каждое количество материала, находящееся на лопате, помещают на вершину нового конуса таким образом, чтобы гранулометрические фракции могли стекать с вершины конуса на все стороны и равномерно распределяться, в результате чего обеспечивалось перемешивание фракций различной крупности. Третий, последний, конус путем повторяющихся ударов лезвий лопаты о вершину конуса разравнивают до момента, пока его толщина и диаметр не станут одинаковыми.
Затем пробу делят на четыре части двумя перпендикулярно пересекающимися между собой в центре диагоналями. Две противоположные четверти удаляют, а две оставшиеся лопатой соединяют вместе (рисунок А.1).

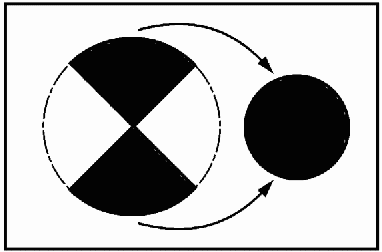

Рисунок А.1 — Схема деления проб методом квартования
Процесс квартования — смешивания и деления на четыре части — повторяют до получения необходимого количества лабораторной пробы.
А.2 Сокращение пробы с помощью желобчатого делителя
Желобчатый делитель имеет 8 желобов одинакового размера. Допускается использовать делитель с большим количеством желобов. Количество желобов всегда должно быть четным. Ширина желоба должна быть не менее 12 мм. Во избежание сводообразования расстояние между желобами должно превышать размер максимального зерна не менее чем в два раза. Смежные желоба оканчиваются выходом в противоположные стороны с установленными под них двумя емкостями.
Объединенную пробу равномерно засыпают в желобчатый делитель по центральной линии вдоль его продольной оси (рисунок А.2). Материал, падающий в одну из емкостей, удаляют, а падающий во вторую емкость — используют. Операцию повторяют до получения необходимой массы материала.

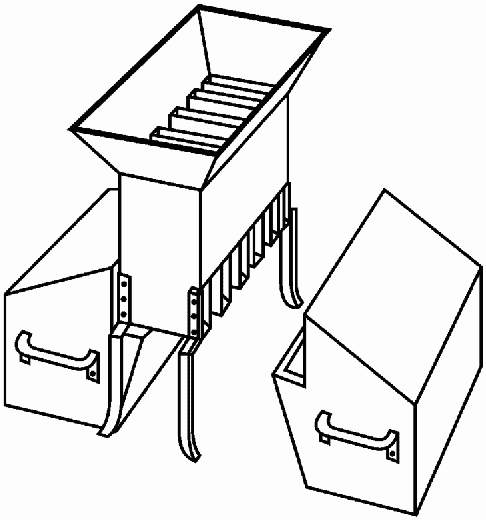

Рисунок А.2 — Внешний вид желобчатого делителя
Если объединенная проба превышает емкость делителя, то ее сначала делят на частичные пробы, которые затем делят в желобчатом делителе. После этого сокращенные пробы объединяют.
СПОСОБЫ ДЕЛЕНИЯ ПРОБ ПРИ СОКРАЩЕНИИ

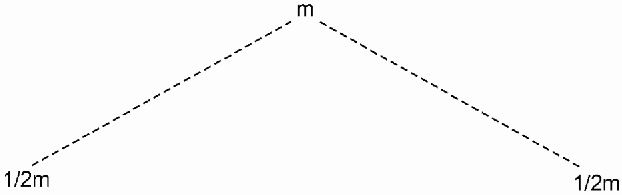

Б.1 Деление пробы на две частичные пробы с приблизительно одинаковой массой (рисунок Б.1)
Прерывистые линии означают деление пробы на две частичные пробы.

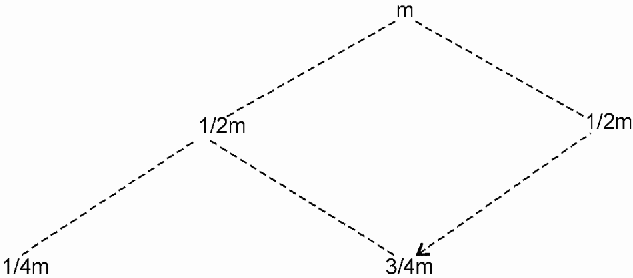

Б.2 Деление пробы на две частичные пробы с массой, равной приблизительно 3/4 и 1/4 массы первоначальной пробы (рисунок Б.2)
Прерывистые линии означают деление пробы на две частичные пробы. Прерывистые линии со стрелкой обозначают добавленную частичную пробу из предыдущего этапа деления.
Сокращение пробы до требуемой массы от 100% до 150%.
Для определения применения способов сокращения необходимо последовательное выполнение следующих операций:
- на основе требуемой массы mт для испытания рассчитывают 0,75mт и 1,5mт;
- определяют массу сужаемой пробы mс и определяют m1 как m1 = mс/2, mс/4, mс/8, mс/16... до тех пор, пока m1 не примет значение менее 1,5mт;
- если m1 находится в пределах от 0,75mт до mт, то осуществляют 3/4 деления, затем 1/2 деления до получения требуемой массы;
- если m1 находится в пределах от mт до 1,5mт, то осуществляют 1/2 деления до получения требуемой массы.
| УДК 625.072:006.354 | МКС 93.080.20 |
| Ключевые слова: щебень и гравий из горных пород, отбор проб, мерная проба, сокращение пробы | |
