ГОСТ 33030-2014. Межгосударственный стандарт. Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение дробимости
(введен в действие Приказом Росстандарта от 09.09.2015 № 1301-ст)
(ред. от 18.03.2025)
Примечание
Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «Безопасность автомобильных дорог» (ТР ТС 014/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 18.09.2012 № 159). Изменение № 1 введено в действие на территории Российской Федерации Приказом Росстандарта от 18.03.2025 № 180-ст с 01.05.2025.
Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1301-ст
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ЩЕБЕНЬ И ГРАВИЙ ИЗ ГОРНЫХ ПОРОД
Automobile roads of general use. Crushed stone and gravel from rocks. Determination of divisibility
Дата введения 1 июня 2016 года
Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием «Российский дорожный научно-исследовательский институт» совместно с Автономной некоммерческой организацией «Научно-исследовательский институт транспортно-строительного комплекса»
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 418 «Дорожное хозяйство»
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 5 декабря 2014 г. № 46)
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 сентября 2015 г. № 1301-ст межгосударственный стандарт ГОСТ 33030-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2016 г.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.
В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»
Настоящий стандарт входит в группу межгосударственных стандартов, устанавливающих требования и методы испытаний для щебня и гравия из горных пород.
Настоящий стандарт распространяется на щебень и гравий [далее — щебень (гравий)] из горных пород со средней плотностью зерен от 2,0 до 3,5 г/см3, применяемые при строительстве, ремонте, капитальном ремонте, реконструкции и содержании автомобильных дорог общего пользования.
Настоящий стандарт устанавливает метод определения дробимости щебня (гравия).
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.019 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.4.021 Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 12.4.131 Халаты женские. Технические условия
ГОСТ 12.4.132 Халаты мужские. Технические условия
Ссылка исключена с 01.05.2025. - Изменение № 1, введенное в действие Приказом Росстандарта от 18.03.2025 № 180-ст.
ГОСТ 27574 Костюмы женские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 27575 Костюмы мужские для защиты от общих производственных загрязнений и механических воздействий. Технические условия
ГОСТ 28846 (ИСО 4418-78) Перчатки и рукавицы. Общие технические условия
ГОСТ 32703 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Технические требования
ГОСТ 33029 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Определение гранулометрического состава
ГОСТ 33048 Дороги автомобильные общего пользования. Щебень и гравий из горных пород. Отбор проб
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
В настоящем стандарте применены термины по ГОСТ 32703, а также следующие термины с соответствующими определениями:
3.1 дробимость: Показатель, характеризующий прочность щебня (гравия), определяемый по потере массы после сжатия (раздавливания) пробы щебня (гравия) в цилиндре.
3.2 контрольное сито: Сито, применяемое для контроля содержания зерен определенного размера.
3.3 единичная проба: Проба щебня (гравия), полученная методом сужения из лабораторной пробы и предназначенная для сокращения до требуемого количества мерных проб для проведения испытания.
3.4 мерная проба: Количество щебня (гравия), используемое для получения одного результата в одном испытании.
3.5 постоянная масса: Масса пробы, высушиваемой в сушильном шкафу при температуре (110 +/- 5) °C, различающаяся не более чем на 0,1% по результатам двух последних последовательно проводимых взвешиваний через промежутки времени, составляющие не менее 1 ч.
4 Требования к средствам измерений и вспомогательным устройствам
При проведении испытания применяют следующие средства измерений и вспомогательные устройства:
- пресс гидравлический с максимальным усилием не менее 200 кН;
- цилиндры стальные с внутренним диаметром (75 +/- 1) и (150 +/- 2) мм и высотой (75 +/- 1) и (150 +/- 2) мм, оснащенные съемным дном и плунжером. Конструкция цилиндра указана на рисунке 1;
- весы, обеспечивающие измерение массы пробы с относительной погрешностью не более 0,1% от минимальной массы мерной пробы;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
- сита с размерами ячеек 1; 2; 4; 5,6; 8; 11,2; 16; 22,4; 31,5 мм в соответствии с [1] и [2];
- сушильный шкаф, обеспечивающий циркуляцию воздуха и поддержание температуры в интервале (110 +/- 5) °C;
- противни металлические;
- емкость для насыщения щебня (гравия) водой.
| D | d | d1 | H | H1 |
|---|---|---|---|---|
| 87 +/- 1 | 75 +/- 1 | 73 +/- 1 | 75 +/- 1 | 70 +/- 1 |
| 170 +/- 2 | 150 +/- 2 | 148 +/- 2 | 150 +/- 2 | 120 +/- 2 |

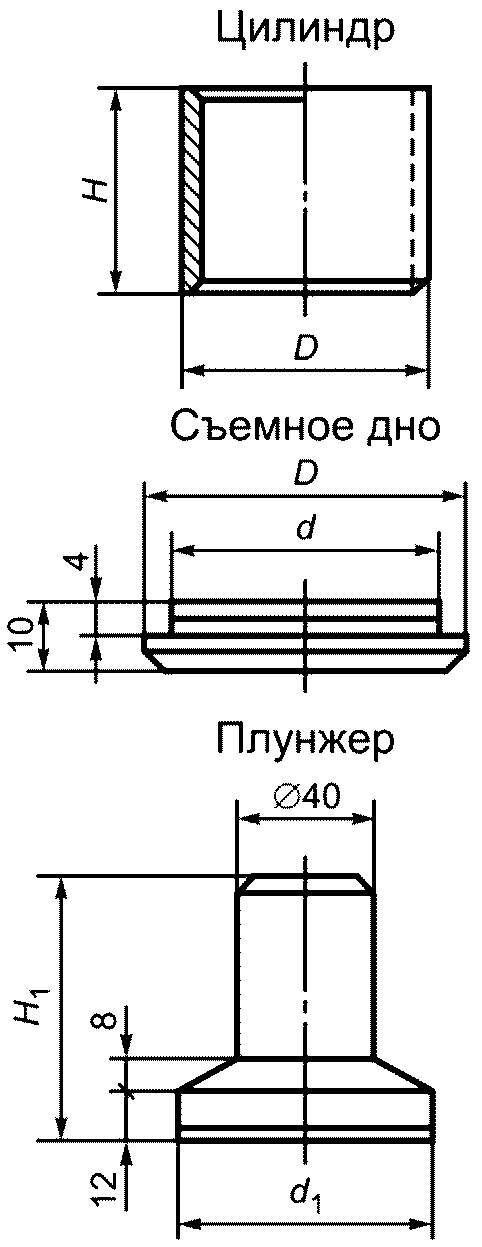

Рисунок 1 — Конструкция цилиндра и плунжера
Дробимость щебня (гравия) определяют по степени разрушения зерен при сжатии (раздавливании) в цилиндре.
6 Требования безопасности, охраны окружающей среды
6.1 Содержание вредных веществ в воздухе лаборатории, образующихся при проведении испытаний, не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005.
6.2 Помещение, в котором проводятся испытания щебня (гравия), должно быть оборудовано местной приточно-вытяжной и общеобменной вентиляцией по ГОСТ 12.4.021.
6.3 Эксплуатацию электрических приборов проводят в соответствии с правилами техники безопасности при эксплуатации электроустановок, а также правилами электробезопасности по ГОСТ 12.1.019.
6.4 Пожарная безопасность лабораторных помещений должна соответствовать требованиям ГОСТ 12.1.004.
6.5 При работе со щебнем (гравием) необходимо соблюдать требования техники безопасности, предусмотренные ГОСТ 12.1.007.
6.6 При работе с сушильным шкафом необходимо соблюдать правила пожарной безопасности, предусмотренные ГОСТ 12.1.004.
6.7 Персонал при работе со щебнем и гравием должен быть обеспечен средствами индивидуальной защиты:
- специальной одеждой (халат) по ГОСТ 12.4.131 или ГОСТ 12.4.132 либо специальной одеждой (костюм) по ГОСТ 27575 или ГОСТ 27574;
- перчатками или рукавицами по ГОСТ 28846.
6.8 Утилизацию материала, подвергнутого испытаниям, производят в соответствии с рекомендациями предприятия-изготовителя и действующим законодательством.
7 Требования к условиям испытания
При проведении испытания щебня (гравия) должны соблюдаться следующие условия для помещений:
8 Подготовка к выполнению испытания
8.1 Отбор и формирование проб щебня (гравия) производят по ГОСТ 33048.
8.2 Для подготовки к испытанию единичную пробу высушивают в сушильном шкафу при температуре (110 +/- 5) °C до постоянной массы.
8.3 Высушенную единичную пробу просеивают через сита с наибольшим и наименьшим размером ячеек, соответствующих наибольшим и наименьшим номинальным размерам зерен стандартной фракции по ГОСТ 33029, и каждую испытывают отдельно.
Если в испытываемой фракции щебня (гравия) проход через сито с размером ячеек d составляет более 15% по массе (за исключением частиц размером менее 4 мм), то испытание данных зерен проводят как испытание отдельной фракции. Результат испытания рассчитывают по формуле (2).
Примечание - Допускается для проведения испытания применять широкую фракцию без разделения на стандартные фракции. При несовпадении результатов испытаний широкой фракции и стандартных фракций, испытание проводят на стандартных фракциях.
(п. 8.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
8.4 Щебень (гравий) с зернами крупнее 31,5 мм предварительно дробят и испытывают фракции св. 16 до 22,4 мм или св. 22,4 до 31,5 мм.
8.5 Для определения дробимости щебня (гравия) применяют цилиндр диаметром (150 +/- 2) мм.
Примечание - Для фракций щебня (гравия) с наибольшим номинальным размером зерен не более 8 мм допускается применять цилиндр диаметром (75 +/- 1) мм.
8.6 Из остатков на сите с размером ячеек, соответствующим наименьшим номинальным размерам зерен d, отбирают мерную пробу массой не менее 4000 г.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
Примечание - Для определения дробимости щебня (гравия) в цилиндре диаметром (75 +/- 1) мм отбирают мерную пробу не менее 500 г.
8.7 Щебень (гравий) допускается испытывать как в сухом, так и в насыщенном водой состоянии.
Примечание - Для испытания в насыщенном водой состоянии щебень выдерживают в воде не менее 120 мин, высота уровня воды над слоем щебня должна быть не менее 20 мм. После насыщения водой с поверхности зерен удаляют влагу мягкой влажной тканью.
9 Порядок выполнения испытания
9.1 Мерную пробу щебня (гравия) засыпают в цилиндр с высоты (55 +/- 10) мм и разравнивают. Затем в цилиндр вставляют плунжер так, чтобы поверхность плиты плунжера была на уровне верхнего края цилиндра. Если верх плиты на плунжере не совпадает с краем цилиндра, то удаляют или добавляют несколько зерен щебня (гравия).
9.2 Цилиндр помещают на нижнюю плиту пресса, включают пресс и через плунжер доводят нагрузку на материал до 200 кН, а затем снижают до нуля. Скорость нагружения при сжатии должна составлять (1,5 +/- 0,5) кН/с.
Примечание - Для определения дробимости щебня в цилиндре диаметром (75 +/- 1) мм доводят нагрузку на материал до 50 кН.
9.3 По завершению сжатия цилиндр снимают с плиты пресса, извлекают испытуемую мерную пробу из цилиндра, помещают мерную пробу на противень, взвешивают и фиксируют массу M: до 0,1 г — при массе пробы до 2000 г включительно; до 1 г — при массе пробы свыше 2000 г до 10 000 г включительно.
(п. 9.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
9.4 Пробу щебня (гравия) просеивают через контрольное сито, размер ячеек которого указан в таблице 1, в зависимости от наибольшего номинального размера зерен испытуемой фракции.
| Наибольший номинальный размер зерен, мм | Размер ячеек контрольного сита, мм |
|---|---|
| 5,6 8 |
1 |
| 11,2 16 |
2 |
| 22,4 31,5 |
4 |
Примечание - При просеивании мерной пробы после испытания, перед контрольным ситом необходимо установить защитное сито с размером ячеек d/2 или близкое по размеру ячеек сито в зависимости от испытуемой фракции.
(п. 9.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
9.5 Остаток щебня (гравия) на контрольном и защитном сите после просеивания объединяют, взвешивают и фиксируют массу M1 в соответствии с 9.3.
(п. 9.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
9.6 При испытании щебня в насыщенном водой состоянии по завершению сжатия снимают цилиндр с плиты пресса, извлекают испытуемую мерную пробу из цилиндра, помещают ее на противень, высушивают до постоянной массы, взвешивают и фиксируют массу M в соответствии с 9.3.
Высушенную мерную пробу испытывают в соответствии с 9.4 и 9.5.
(п. 9.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
10 Обработка результата испытания
10.1 Дробимость щебня (гравия) Др, %, рассчитывают по формуле
\text{Д}_{\text{р}} = \frac{M - M_{1}}{M} 100, (1)
где M — масса испытуемой мерной пробы щебня (гравия), г;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
M1 — масса остатка на контрольном сите, г.
Результат испытания рассчитывается до первого знака после запятой. За результат испытания принимается среднее арифметическое значение двух параллельных определений. Расхождение результатов испытаний двух параллельных определений не должно превышать 1%, в противном случае испытание необходимо повторить.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
10.2 Дробимость зерен щебня (гравия) в широкой фракции, а также в смеси фракций, Дрх, %, рассчитывают по формуле
\text{Д}_{\text{рх}} = \frac{x_{1}a_{1} + x_{2}a_{2} + ... + x_{i}a_{i}}{a_{1} + a_{2} + ... + a_{i}} , (2)
где x1, x2, ..., xi — дробимость щебня (гравия) в отдельной фракции, %;
a1, a2, ..., ai — содержание данной фракции, %.
Результат испытания рассчитывается до первого знака после запятой.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
11 Оформление результата испытания
Результат испытания регистрируют в журнале и оформляют в виде протокола, который должен содержать:
- номер протокола;
- дату проведения испытания;
- название организации, проводившей испытание;
- ссылку на настоящий стандарт;
- ссылку на акт отбора проб;
- наименование испытуемого материала;
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 18.03.2025 № 180-ст)
- результат испытания;
- сведения об условиях проведения испытания;
- фамилию, имя, отчество и подпись лица, проводившего испытание;
- фамилию, имя, отчество и подпись лица, ответственного за испытание.
12 Контроль точности результата испытания
Точность результата испытания обеспечивается:
- соблюдением требований настоящего стандарта;
- проведением периодической оценки метрологических характеристик средств измерений;
- проведением периодической аттестации оборудования.
Лицо, проводящее испытание, должно быть ознакомлено с требованиями настоящего стандарта.
(раздел в ред. Изменения № 1, введенного в действие риказом Росстандарта от 18.03.2025 № 180-ст)
