ГОСТ 3187-76. Государственный стандарт Союза ССР. Сетки проволочные тканые фильтровые. Технические условия
(утв. Постановлением Госстандарта СССР от 20.09.1976 № 2143)
(ред. от 01.11.1991)
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 3187-76"]:::doc click n0 "https://bukva.ai/docs/gost-3187-76" "ГОСТ 3187-76. Государственный стандарт Союза ССР. Сетки проволочные тканые фильтровые. Технические условия (утв. Постановлением Госстандарта СССР от 20.09.1976 N 2143)" classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Утвержден и введен в действие Постановлением Госстандарта СССР от 20 сентября 1976 г. № 2143
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СЕТКИ ПРОВОЛОЧНЫЕ ТКАНЫЕ ФИЛЬТРОВЫЕ
Wire weaved cloth with nets. Specifications
Дата введения 1 июля 1977 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Внесен Министерством черной металлургии СССР.
Разработчики: Х.Н. Белалов, Н.А. Галкина, Н.М. Щугаева, Л.А. Паршина, В.А. Кудашева.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 20 сентября 1976 г. № 2143.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 3282-74 | 5.2 |
| ГОСТ 8828-89 | 5.3 |
| ГОСТ 9569-79 | 5.3 |
| ГОСТ 10354-82 | 5.3 |
| ГОСТ 14192-77 | 5.4а |
| ГОСТ 15150-69 | 5.8 |
| ГОСТ 15846-79 | 5.9 |
| ГОСТ 16272-79 | 5.3 |
| ГОСТ 18617-83 | 5.3 |
| ГОСТ 24597-81 | 5.7 |
| ГОСТ 26663-85 | 5.7 |
5. Ограничение срока действия снято Постановлением Госстандарта № 1742 от 15.11.1992.
6. Переиздание (январь 1994 г.) с Изменениями № 1, 2, 3, 4, утвержденными в ноябре 1982 г., марте 1987 г., в январе 1990 г., ноябре 1991 г. (ИУС 2-83, 6-87, 5-90, 2-92).
Настоящий стандарт распространяется на проволочные тканые сетки из низкоуглеродистой и высоколегированной стали, цветных металлов и сплавов, предназначенные для фильтрации, обезвоживания и сушки.
Сетки представляют собой проволочную ткань с нулевыми ячейками, полученную переплетением проволок основы с проволоками утка.
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1 Сетки подразделяют:

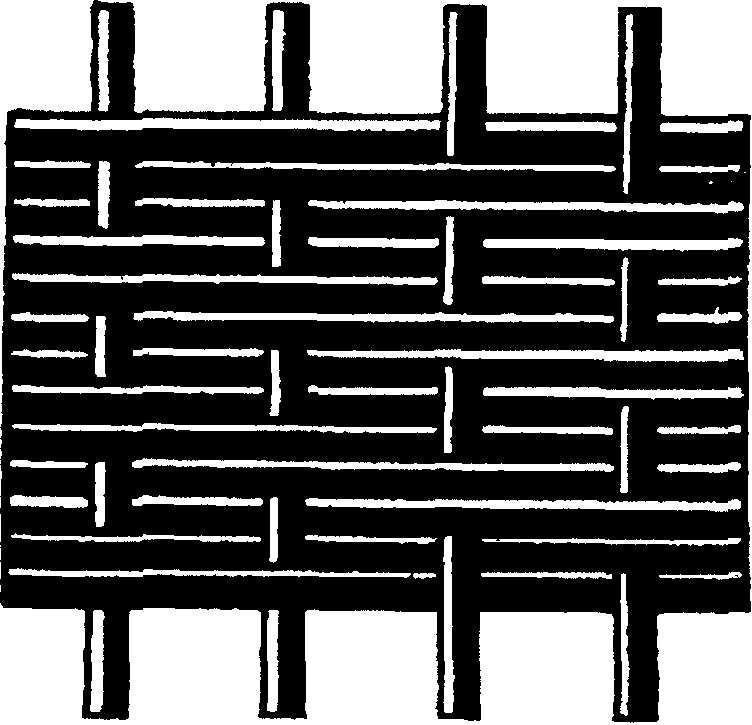

П — полотняного переплетения, в которых проволоки основы, расположенные на определенном расстоянии друг от друга, переплетаются через одну с проволоками утка, расположенными вплотную друг к другу (черт. 1). Ячейки в свету отсутствуют;

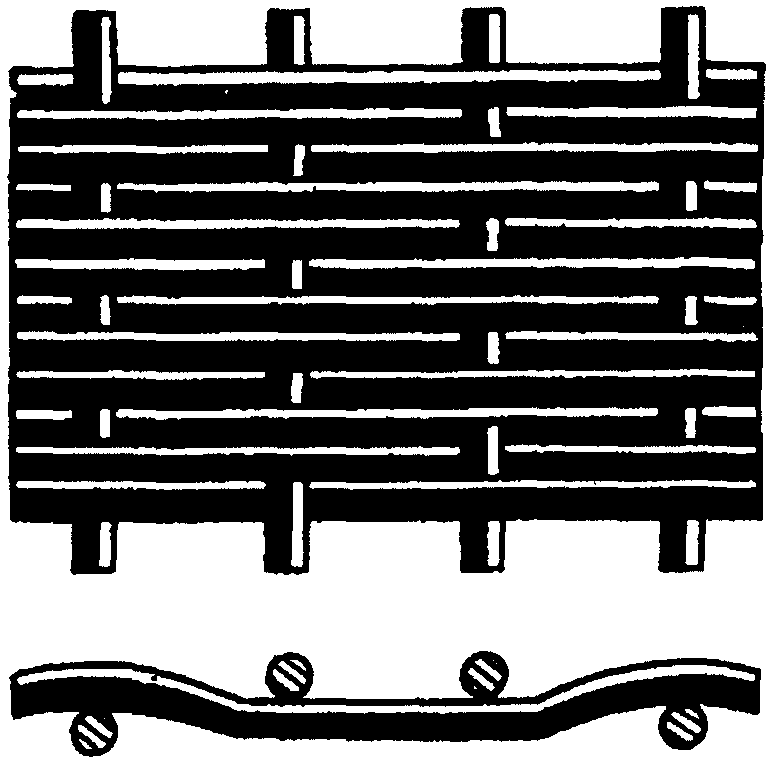

С — саржевого переплетения односторонние, в которых проволоки основы, расположенные на определенном расстоянии друг от друга, переплетаются через две проволоки с проволоками утка, расположенными вплотную друг к другу (черт. 2). Ячейки в свету отсутствуют;

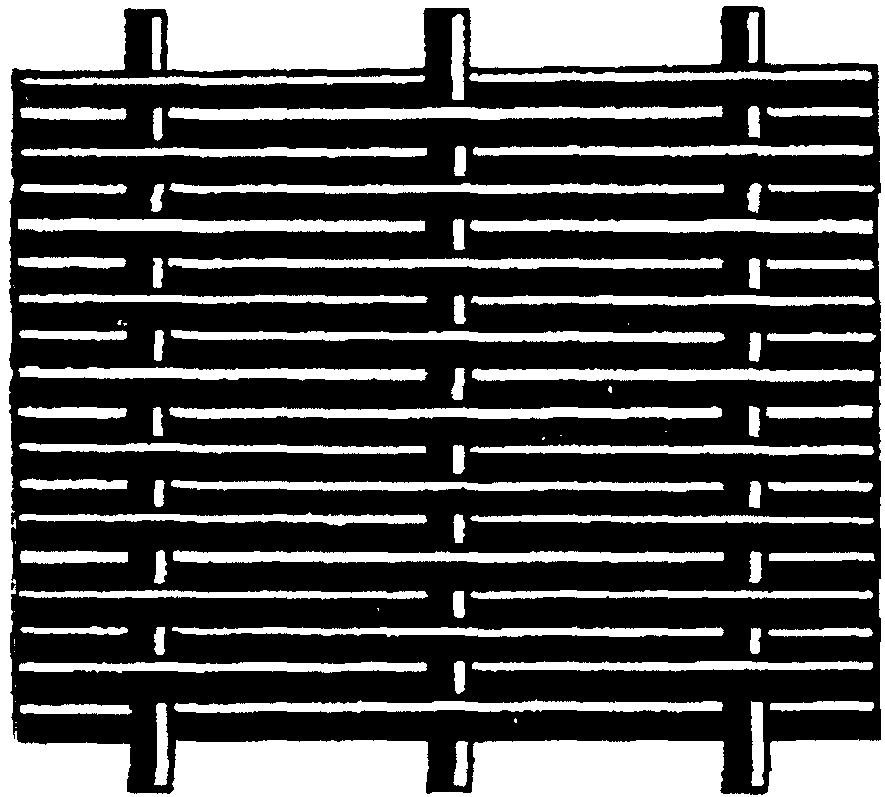

СД — саржевого переплетения двухсторонние, в которых проволоки основы, расположенные на определенном расстоянии друг от друга, переплетаются поочередно через одну и через две с проволоками утка, расположенными вплотную друг к другу (черт. 3). Ячейка в свету отсутствует;
по качеству изготовления на группы:
(Измененная редакция, Изм. № 4).
1.2. Номинальный диаметр и номинальное на 1 дм сетки число проволок основы и утка должны соответствовать указанным в таблице.
1.3. Сетки изготовляют шириной 1000 мм. По требованию потребителя — шириной 600, 1200, 1300 мм.
Предельные отклонения по ширине сетки 1 группы — +/- 5 мм, 2 группы — +/- 10 мм.
1.4. Сетки изготовляют свернутыми в рулон. В рулоне не должно быть более пяти кусков. Наименьшую длину или кратность куска устанавливает потребитель. При отсутствии требований потребителя длина куска сетки не должна быть менее 1000 мм, для сеток № 120, 160, 200 допускается один кусок длиной не менее 200 мм. С согласия потребителя допускается минимальная длина куска менее 1000 мм.
Для сеток 1 группы минимальная длина отдельного куска не должна быть менее 2000 мм.
1.3; 1.4. (Измененная редакция, Изм. № 2, 4).
1.5. Теоретическая масса 1 м2 сетки указана в Приложении 1.
Сетка фильтровая, полотняного переплетения, номер 48, из низкоуглеродистой проволоки, 1 группы:
То же, саржевого переплетения, односторонняя, номер 64, из проволоки марки 12Х18Н9Т, 1 группы:
Сетка С64-12Х18Н9Т-1 ГОСТ 3187-76.
То же, двусторонняя, номер 120, из проволоки марки 08Х18Н10, 2 группы:
Сетка СД120-08Х18Н10 ГОСТ 3187-76.
(Измененная редакция, Изм. № 4).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1а. Сетки должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
(Введен дополнительно, Изм. № 2).
2.1. Сетки должны быть изготовлены из стальной термически обработанной проволоки: низкоуглеродистой по ТУ 14-4-1563-89, высоколегированной из сталей марок 12Х18Н9, 12Х18Н9Т, 12Х18Н10Т, 08Х18Н10, 10Х17Н13М2Т, 10Х17Н13М3Т по ТУ 14-4-1571-89.
По требованию потребителя сетки изготовляют из проволоки других металлов и сплавов, а также из проволоки, имеющей защитное покрытие.
(Измененная редакция, Изм. № 3).
2.2. Переплетение проволок в сетке должно быть правильным. Пропуска проволок не должно быть.
2.3. В сетке не должно быть разорванных проволок. В сетках из высоколегированной проволоки допускаются местные одиночные изломы проволок утка не более пяти на 1 м2 сетки для сеток 2 группы и не более трех — для сеток 1 группы.
2.3.1. Число сращенных концов проволоки, петель, скруток, галочек на 1 м2 сеток не должно превышать для сеток из низкоуглеродистой проволоки 1 и 2 групп и для сеток из высоколегированной проволоки 2 группы:
Для сеток 1 группы из высоколегированной проволоки:
2.3, 2.3.1. (Измененная редакция, Изм. № 3, 4).
2.4. Проволоки утка в местах перекрещивания должны вплотную прилегать друг к другу. Допускаются зазоры между проволоками утка в местах перекрещивания, не превышающие 0,1 диаметра проволоки утка.
2.5. В сетке не должно быть механических повреждений, сшитых мест и заработанных инородных предметов.
2.6. Предельные отклонения на 1 дм от номинального числа проволок в сетках всех видов не должны превышать:
+/- 1 проволока по основе сеток № 24 — 100;
+/- 20 проволок по утку сеток № 24 — 100;
+/- 2 проволоки по основе сеток № 120 — 200;
+/- 30 проволок по утку сеток № 120 — 200.
2.7. Сетки изготовляют с закрайками и без закраек. При изготовлении сеток без закраек концы проволок утка должны быть ровно подрезаны или загнуты. Одна сторона полотна сетки шириной 600 мм может быть с закрайкой, другая — без закрайки.
(Введен дополнительно, Изм. № 2).
3. ПРАВИЛА ПРИЕМКИ
3.1. Сетки предъявляются к приемке партиями. Партия должна состоять из рулонов сетки одного типа, размера, материала, оформленных одним документом о качестве, содержащим:
товарный знак или наименование и товарный знак предприятия-изготовителя;
ширину сетки в миллиметрах, длину в метрах;
(Измененная редакция, Изм. № 2).
3.2. Проверке на качество и тип переплетения, количество сращенных концов проволок, петель, скруток и галочек, длину и ширину сетки подвергают каждый рулон сетки.
3.3 В каждом отобранном рулоне проверяют все куски сетки.
3.4. От принятых по п. 3.2 рулонов сетки отбирают 10%, но не менее трех рулонов, у которых проверяют число проволок основы и утка. При получении неудовлетворительных результатов проверки производят повторную проверку на удвоенном количестве рулонов, не подвергшихся контролю. Результаты повторной проверки являются окончательными.
С согласия потребителя участки полотна сетки с дефектами могут не вырезаться, а отмечаться цветным карандашом и из общего метража исключаться.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Для проверки количества сращенных концов проволок, петель, скруток и галочек на 1 м2 сетки выбирают место, где визуально заметно наибольшее их скопление.
4.2. Качество и тип переплетения сеток, количество сращенных концов проволок, петель, скруток и галочек проверяют визуально при перемотке рулона сетки. Контроль сеток № 100 — 200 должен производиться с нижним подсвечиванием.
4.3 Число проволок основы и утка подсчитывают при увеличении 7 — 20x для сеток:
№ 24 — 60 на 1 дм для основы и на 0,1 дм для утка;
№ 64 — 200 на 0,1 дм для основы и утка.
Число проволок подсчитывают в трех местах, одно из которых расположено в середине сетки, а два других — по краям, но не ближе 100 мм от края сетки. Окончательный результат подсчитывают как среднее арифметическое значений трех измерений сетки, умноженное на коэффициент 10:
№ 64 — 200 — для основы и утка.
Прямая линия, соединяющая любые два места измерения, не должна совпадать с направлением основы и утка.
4.4 Значение зазора (A) в миллиметрах между проволоками утка в местах перекрещивания вычисляют по формуле
A = \frac{100}{n} - d — для сетки полотняного переплетения;
A = \frac{200}{n} - d — для односторонней сетки саржевого переплетения;
A = \frac{150}{n} - d — для двухсторонней сетки саржевого переплетения;
где n — число проволок утка на 1 дм основы;
d — фактический диаметр проволоки утка, мм.
4.5. Для измерений диаметра проволоки оставляют не менее трех проволок утка на одном рулоне, выступающих за кромку сетки. Диаметр проволоки проверяют микрометром с ценой деления шкалы 0,01 мм.
4.6 Ширину рулона сетки измеряют рулеткой в любом месте.
Ширина сеток измеряется по крайним проволокам основы.
(Измененная редакция, Изм. № 2).
4.7. Длину рулона сетки проверяют при перемотке рулона на контрольной машине счетчиком или рулеткой.
5. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
5.1. Сетки № 100 — 200 должны быть намотаны на твердый цилиндрический сердечник, длина которого на 50 — 100 мм больше ширины сетки. Сердечник должен быть прочным, ровным и не вызывать коррозии сеток.
5.2. Каждый рулон сетки должен быть перевязан посередине и по краям проволокой по ГОСТ 3282-74 или другой мягкой проволокой по нормативно-технической документации.
(Измененная редакция, Изм. № 1).
5.3. Каждый рулон сеток № 100 — 200 должен быть обернут бумагой по ГОСТ 9569-79 или ГОСТ 8828-89 или другой бумагой, равноценной по защитным свойствам. Затем рулоны укладывают в плотные деревянные ящики типа II по ГОСТ 18617-83 или другие ящики, обеспечивающие защиту от коррозии и механических повреждений.
Каждый рулон сеток № 24 — 90 должен быть обернут бумагой по ГОСТ 9569-79 или ГОСТ 8828-89 или другой бумагой, равноценной по защитным свойствам, затем полимерной пленкой по ГОСТ 10354-82 или ГОСТ 16272-79 или другой полимерной пленкой или тарным холстопрошивным полотном или сшивным лоскутом из отходов текстильной промышленности, а также другими материалами, исключающими применение тканей из натуральных волокон и не ухудшающими качество упаковки.
(Измененная редакция, Изм. № 1).
5.4а. Транспортная маркировка — по ГОСТ 14192-77.
(Введен дополнительно, Изм. № 2).
5.4. Масса рулона не должна превышать 80 кг. Масса пакета не должна превышать 1 т.
(Измененная редакция, Изм. № 2).
5.5 На ярлыке, прикрепленном к рулону и стенке ящика, указывают:
товарный знак или наименование и товарный знак предприятия-изготовителя;
ширину сетки в миллиметрах, длину в метрах.
(Измененная редакция, Изм. № 2).
5.7. Сетку транспортируют рулонами, ящиками и пакетами по ГОСТ 26663-85 и ГОСТ 24597-81 транспортом всех видов в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на транспорте данного вида.
При транспортировании двух и более рулонов или ящиков одному потребителю из них формируют укрупненное грузовое место. Допускается формирование пакетов без применения поддонов. Рулоны или ящики размещаются в горизонтальном положении. Пакеты связывают не менее чем в двух местах с образованием петли под крюк подъемного механизма.
(Измененная редакция, Изм. № 4).
5.8. Хранение сеток должно проводиться по условиям хранения 5 ГОСТ 15150-69.
5.7; 5.8. (Измененная редакция, Изм. № 2).
5.9. Упаковка сетки, транспортируемой в районы Крайнего Севера и труднодоступные районы, должна соответствовать ГОСТ 15846-79.
(Введен дополнительно, Изм. № 2).
ТЕОРЕТИЧЕСКАЯ МАССА 1 м2 СЕТКИ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ, ИСПОЛЬЗУЕМЫЕ В СТАНДАРТЕ
1. Скрутка — скрученные один или несколько раз петли утка, выступающие над поверхностью сетки с одной стороны полотна.
2. Галочка — изгибы утка, выступающие с обеих сторон полотна.
