ГОСТ 31015-2002. Межгосударственный стандарт. Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия

(введен в действие Постановлением Госстроя РФ от 05.04.2003 № 33)

(с изм. от 15.05.2020)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 31015-2002"]:::doc
  click n0 "https://bukva.ai/docs/gost-31015-2002" "ГОСТ 31015-2002. Межгосударственный стандарт. Смеси асфальтобетонные и асфальтобетон щебеночно-мастичные. Технические условия (введен в действие Постановлением Госстроя РФ от 05.04"
  n1["ГОСТ Р 58406.1-2020"]:::doc
  click n1 "https://bukva.ai/docs/gost-r-58406-1-2020" "ГОСТ Р 58406.1-2020. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Смеси щебеночно-мастичные асфальтобетонные и асфальтобетон. Технические..."
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Постановлением Госстроя РФ от 5 апреля 2003 г. № 33

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Bituminous stone mastic mixtures and stone mastic asphalt. Specifications

ГОСТ 31015-2002

Группа Ж18

ОКС 93.080.20;

Предисловие

1. Разработан ФГУП «СоюздорНИИ», Корпорацией «Трансстрой» и Управлением технического нормирования, стандартизации и сертификации и ЖКХ Госстроя России.

3. Введен впервые

4. В настоящем стандарте учтены основные положения международных стандартов ИСО [1, 2], европейского стандарта pr EN 13108-6 [3], финских норм на асфальт 2000 [4] и немецких технических указаний ZTV Asphalt-StB 02 [5].

1. Область применения

Настоящий стандарт распространяется на горячие щебеночно-мастичные асфальтобетонные смеси и щебеночно-мастичный асфальтобетон, применяемые для устройства верхних слоев покрытий автомобильных дорог, аэродромов, городских улиц и площадей.

Требования, изложенные в разделах 4, 5, 6 и 7, являются обязательными.

Перечень межгосударственных стандартов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.

    ЩМА-15 -       "         "       "   "  15 мм;

    ЩМА-10 -       "         "       "   "  10 мм.

5.4. Смеси должны выдерживать испытание на сцепление вяжущего с поверхностью минеральной части смеси.

5.5. Смеси должны быть устойчивыми к расслаиванию в процессе транспортирования и загрузки-выгрузки. Устойчивость к расслаиванию определяют в соответствии с Приложением В по показателю стекания вяжущего, который должен быть не более 0,20% по массе. При подборе состава смеси рекомендуется, чтобы показатель стекания вяжущего находился в пределах от 0,07% до 0,15% по массе.

5.6. Смеси должны быть однородными. Однородность смесей оценивают коэффициентом вариации показателей предела прочности при сжатии при температуре 50 °С, который должен быть не более 0,18.

5.7. Температура смесей в зависимости от применяемого битумного вяжущего при отгрузке потребителю и при укладке должна соответствовать значениям, указанным в таблице 3.

5.8. Смеси и асфальтобетоны в зависимости от значения суммарной удельной эффективной активности естественных радионуклидов ( A_{\text{эфф}} ) в применяемых материалах [6], используют при:

A_{\text{эфф}} до 740 Бк/кг — для строительства дорог и аэродромов без ограничений;

A_{\text{эфф}} до 1500 Бк/кг — для строительства дорог вне населенных пунктов и зон перспективной застройки.

5.9. Проектирование составов смесей и асфальтобетонов рекомендуется проводить в соответствии с Приложением Б. Составы смесей для устройства верхних слоев покрытий взлетно-посадочных полос аэродромов должны быть согласованы в установленном порядке с институтом «Аэропроект».

5.10 Требования к материалам

5.10.1. Щебень из плотных горных пород и щебень из металлургических шлаков, входящий в состав смесей, должен соответствовать требованиям ГОСТ 8267 и ГОСТ 3344. Для приготовления смесей и асфальтобетонов применяют щебень фракции от 5 до 10 мм, св. 10 до 15 мм, св. 15 до 20 мм, а также смеси фракций от 5 до 15 мм и от 5 до 20 мм. Марка по дробимости щебня из изверженных и метаморфических горных пород должна быть не менее 1200, из осадочных горных пород, гравия и металлургических шлаков — не менее 1000, марка щебня по истираемости должна быть И1. Марка щебня по морозостойкости должна быть не ниже F50.

Содержание зерен пластинчатой (лещадной) и игловатой формы в щебне должно быть не более 15% по массе.

Содержание дробленых зерен в применяемом щебне из гравия должно быть не менее 85% по массе.

5.10.2. Песок из отсевов дробления горных пород должен соответствовать требованиям ГОСТ 8736; марка по прочности песка должна быть не ниже 1000; содержание глинистых частиц, определяемых методом набухания, — не более 0,5%, при этом содержание зерен мельче 0,16 мм (в том числе пылевидных и глинистых частиц в этой фракции) не нормируется.

5.10.3. Минеральный порошок должен соответствовать требованиям ГОСТ 16557<*>. При соответствующем технико-экономическом обосновании допускается применять взамен минерального порошка пыль из системы пылеулавливания смесительной установки в таком количестве, чтобы содержание ее в зернах мельче 0,071 мм было не более 50% по массе. Содержание глинистых частиц в пыли улавливания, определяемых методом набухания, должно быть не более 5,0% по массе.

<*> На территории Российской Федерации действует ГОСТ Р 52129.

5.10.4. В качестве стабилизирующей добавки применяют целлюлозное волокно или специальные гранулы на его основе, которые должны соответствовать требованиям технической документации предприятия-изготовителя.

Целлюлозное волокно должно иметь ленточную структуру нитей длиной от 0,1 до 2,0 мм. Волокно должно быть однородным и не содержать пучков, скоплений нераздробленного материала и посторонних включений. По физико-механическим свойствам целлюлозное волокно должно соответствовать значениям, указанным в таблице 4.

Таблица 4

Допускается применять другие стабилизирующие добавки, включая полимерные или иные волокна с круглым или удлиненным поперечным сечением нитей длиной от 0,1 до 10,0 мм, способные сорбировать (удерживать) битум при технологических температурах, не оказывая отрицательного воздействия на вяжущее и смеси. Обоснование пригодности стабилизирующих добавок и оптимального их содержания в смеси устанавливают посредством проведения испытаний ЩМА по ГОСТ 12801 и устойчивости к расслаиванию смеси в соответствии с Приложением В.

5.10.5. В качестве вяжущих применяют битумы нефтяные дорожные вязкие по ГОСТ 22245, а также модифицированные, полимерно-битумные вяжущие (ПБВ) и другие битумные вяжущие с улучшенными свойствами по нормативной и технической документации, согласованной и утвержденной заказчиком в установленном порядке.

6.1. Смеси должны быть приняты техническим контролем предприятия-изготовителя.

6.2. Приемку смесей производят партиями. При приемке партией считают количество смеси одного вида и состава, выпускаемое предприятием на одной смесительной установке в течение смены, но не более 1200 т.

6.3. Для проверки соответствия качества смеси требованиям настоящего стандарта проводят приемосдаточные и периодические испытания.

6.4. Для проведения приемосдаточных испытаний отбирают в соответствии с ГОСТ 12801 две пробы от партии, при этом отбор проб осуществляют из расчета получения одной объединенной пробы не более чем от 600 т смеси, и определяют температуру смеси, содержание вяжущего и зерновой состав минеральной части.

Если сменный выпуск смеси превышает 600 т, то для первой и второй, а затем для каждой второй пробы определяют устойчивость к расслаиванию по показателю стекания вяжущего, водонасыщение и предел прочности при сжатии при температуре 50 °С.

6.7. На каждую партию отгружаемой смеси потребителю выдают документ о качестве, в котором указывают результаты приемосдаточных и периодических испытаний, в том числе:

• наименование предприятия-изготовителя и его адрес;
• номер и дату выдачи документа;
• наименование и адрес потребителя;
• номер заказа (партии) и количество (массу) смеси;
• вид смеси;
• температуру смеси;
• показатель устойчивости к расслаиванию;
• сцепление битума с минеральной частью смеси;
• водонасыщение;
• пределы прочности при сжатии при температуре 50 °С и 20 °С;
• пористость минеральной части;
• остаточную пористость;
• водостойкость при длительном водонасыщении;
• показатели сдвигоустойчивости;
• показатель трещиностойкости;
• однородность смеси;
• удельную эффективную активность естественных радионуклидов;
• обозначение настоящего стандарта.

6.8. Потребитель имеет право проводить контрольную проверку соответствия поставляемой смеси требованиям настоящего стандарта, соблюдая методы отбора проб, приготовления образцов и испытаний, предусмотренные настоящим стандартом. Отбор проб потребителем осуществляется из кузовов автомобилей-самосвалов, из бункера или шнековой камеры асфальтоукладчика в объеме, предусмотренном ГОСТ 12801.

7.6. Влажность и термостойкость волокна определяют по Приложению Г настоящего стандарта.

8.1. Смеси транспортируют к месту укладки автомобилями в закрытых кузовах, сопровождая каждый автомобиль транспортной документацией.

ГОСТ 8269.0-97. Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний

Потребность в материалах для приготовления смеси

Таблица Б.6

Таблица Б.10

Применяемые битумные вяжущие

Таблица Б.11

Зерновой состав минеральной части ЩМА-20

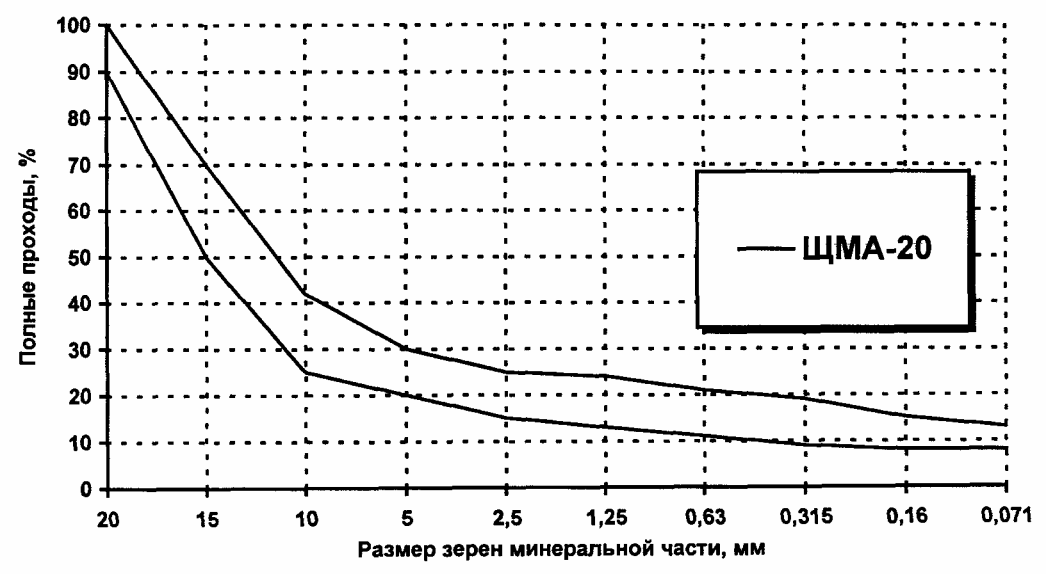

Рисунок Б.3. Зерновой состав минеральной части ЩМА-20

Таблица Б.12

Устройство верхних слоев дорожных покрытий из ЩМА-20

Приложение В (обязательное)

МЕТОД ОПРЕДЕЛЕНИЯ УСТОЙЧИВОСТИ СМЕСИ К РАССЛАИВАНИЮ ПО ПОКАЗАТЕЛЮ СТЕКАНИЯ ВЯЖУЩЕГО

Сущность метода заключается в оценке способности горячей щебеночно-мастичной асфальтобетонной смеси удерживать содержащееся в ней вяжущее.

В.1. Средства контроля и вспомогательное оборудование

Весы лабораторные 4-го класса точности по ГОСТ 24104.

Стаканы химические термостойкие по ГОСТ 23932 вместимостью 1000 см3, диаметром 10 см.

Стекла покровные.

Термометр химический ртутный стеклянный с диапазоном измерений от 100 °С до 200 °С с ценой деления шкалы не более 1 °С.

Шкаф сушильный.

В.2. Порядок подготовки к испытанию

Приготовленную щебеночно-мастичную асфальтобетонную смесь разогревают до максимальной температуры в соответствии с таблицей 3 и тщательно перемешивают. Сушильный шкаф также разогревают до указанной температуры, которую поддерживают в период испытаний с допускаемой погрешностью +/- 2 °С.

Пустой стакан взвешивают, помещают в сушильный шкаф и выдерживают при температуре, указанной в таблице 3, не менее 10 мин. Затем стакан ставят на весы и быстро помещают в него 0,9 — 1,2 кг смеси, взвешивают и закрывают покровным стеклом.

В.3. Порядок проведения испытания

Стакан со смесью помещают в сушильный шкаф, где выдерживают при максимальной температуре, указанной в таблице 3, в течение (60 +/- 1) мин. Затем стакан вынимают, снимают с него покровное стекло и удаляют смесь, перевернув стакан, не встряхивая, вверх дном на (10 +/- 1) с. После этого стакан вновь ставят на дно, охлаждают в течение 10 мин и взвешивают вместе с остатками вяжущего и смеси, прилипшей на его внутренней поверхности.

В.4. Обработка результатов испытания

Стекание вяжущего В, % по массе, определяют по формуле

B = \frac{g_{3} - g_{1}}{g_{2} - g_{1}} \cdot 100 , (В.1)

где g_{1} , g_{2} , g_{3} — масса стакана соответственно пустого, со смесью и после ее удаления, г.

За результат испытаний принимают округленное до второго десятичного знака среднеарифметическое значение двух параллельных определений. Расхождение между результатами параллельных испытаний не должно превышать 0,05% по абсолютной величине. В случае больших расхождений вновь определяют стекание вяжущего и для расчета среднеарифметического берут данные четырех определений.

Приложение Г (обязательное)

ОПРЕДЕЛЕНИЕ ВЛАЖНОСТИ И ТЕРМОСТОЙКОСТИ ВОЛОКОН

Сущность метода заключается в определении потери массы волокна при заданных температуре и времени испытания.

Противни металлические прямоугольные размером 20 х 10 х 2 см.

Шкаф сушильный с терморегулятором, поддерживающим температуру с точностью до +/- 3°С.

Г.2. Подготовка к испытанию

Перед испытанием пробу волокна помещают на лист бумаги и разрыхляют вручную, устраняя комочки, если они есть в пробе.

Тщательно вымытые металлические противни помещают не меньше чем на 30 мин в сушильный шкаф при температуре (105 +/- 3) °С, затем охлаждают в эксикаторе до комнатной температуры.

Г.3. Проведение испытания

При испытании волокон взвешивание производят с допускаемой погрешностью взвешивания 0,1% массы. Массу определяют в граммах с точностью до второго десятичного знака.

Испытание проводят в двух противнях. Каждый противень, подготовленный по Г.2, взвешивают. Из пробы волокна, подготовленной по Г.2, берут две навески по (5 +/- 1) г и всыпают в противни, заполняя их равномерно без уплотнения. Противни с волокном взвешивают и помещают в сушильный шкаф с температурой (105 +/- 3) °С для сушки волокон.

По истечении 30 мин противни с волокнами вынимают из сушильного шкафа, устанавливают в эксикатор, охлаждают до комнатной температуры, взвешивают и снова помещают в эксикатор.

Противни с волокнами, высушенными в сушильном шкафу при температуре (105 +/- 3) °С и охлажденные в эксикаторе до комнатной температуры, помещают в сушильный шкаф, предварительно нагретый до (220 +/- 3) °С.

Температуру контролируют термометром, ртутный резервуар которого находится на высоте противней.

Так как при установлении холодных противней температура сушильного шкафа понижается, то время пребывания противней с волокнами в сушильном шкафу отсчитывают от момента достижения заданной температуры.

Противни с волокнами выдерживают в сушильном шкафу при температуре (220 +/- 3) °С в течение 5 мин.

По истечении времени выдерживания противни с волокнами вынимают из сушильного шкафа, устанавливают в эксикатор, охлаждают до комнатной температуры и взвешивают.

Г.4. Обработка результатов

Влажность волокон W, %, определяют по формуле

W = \frac{g_{2} - g_{3}}{g_{3} - g_{1}} \cdot 100 , (Г.1)

где g_{1} — вес противня, г;

g_{2} — вес противня с волокнами, г;

g_{3} — вес противня с волокнами после сушки в сушильном шкафу, г.

Термостойкость волокон T_{\text{в}} , %, определяют по формуле

T_{\text{в}} = \frac{g_{3} - g_{4}}{g_{3} - g_{1}} \cdot 100 , (Г.2)

где g_{4} — вес противня с волокнами после выдерживания в сушильном шкафу при температуре (220 +/- 3) °С, г.

Расхождение между результатами двух параллельных определений не должно быть более 0,5% (по абсолютной величине). За результат принимают округленное до первого десятичного знака среднеарифметическое значение результатов двух параллельных определений.

1. Руководство ИСО/МЭК 2 Стандартизация и смежные виды деятель- ности. Общий словарь (Guidelines ISO/MEK 2 Standardization and related kinds of activity. General vocabulary)

2. ИСО 3534.2-1993 Статистика. Словарь и условные обоз- начения. Часть 2. Статистическое управление качеством (ISO 3534.2-1993 Statistics. Vocabulary and conventional symbols. Part 2. Statistical quality control)

3. prEN 13108-6 Проект европейского стандарта на ЩМА (The draft European standard for SMA prEN 13108-6)

4. Финские нормы на асфальт 2000: Совещательная комиссия по покрытиям PANKry, Хельсинки (Finnish Specifications for asphalt 2000: Advisory commission on pavements PANKry, Helsinki)

5. Дополнительные технические указания и рекомендации по строительству асфальтобетонных покрытий, Германия (Zusatzliche Technische Vertragbedingungen und Richtlinien fur Fahrbahndecken aus Asphalt ZTV Asphalt-StB 02, Germany)

6. Нормы радиационной безопасности НРБ-99.

------------------------------------------------------------------
