Введен в действие
Постановлением
Государственного комитета СССР
по стандартам

от 31 декабря 1981 г. № 5943

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ОПОРЫ, ЗАЖИМЫ И УСТАНОВОЧНЫЕ УСТРОЙСТВА

ГРАФИЧЕСКИЕ ОБОЗНАЧЕНИЯ

Unified system of technological documentation. Bases, clamps and installing arrangements. Symbolic representation

ГОСТ 3.1107-81

Группа Т53

МКС 01.080.30

01.110

Взамен
ГОСТ 3.1107-73

Постановлением Государственного комитета СССР по стандартам от 31 декабря 1981 г. № 5943 дата введения установлена

1 июля 1982 года

Переиздание. Июль 2003 г.

1. Настоящий стандарт устанавливает графические обозначения опор, зажимов и установочных устройств, применяемых в технологической документации.

2. Для изображения обозначения опор, зажимов и установочных устройств следует применять сплошную тонкую линию по ГОСТ 2.303-68.

3. Обозначения опор (условные) приведены в табл. 1.

Таблица 1

Наименование опорыОбозначение опоры на видах
спереди, сзадисверхуснизу
1. Неподвижнаярис. 1рис. 2рис. 3

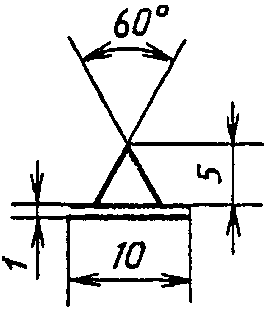

2. Подвижнаярис. 4рис. 5рис. 6

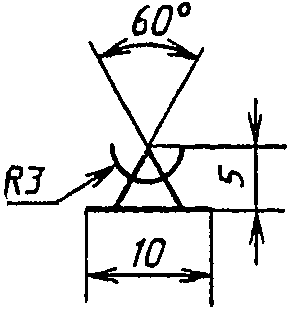

3. Плавающаярис. 7рис. 8рис. 9

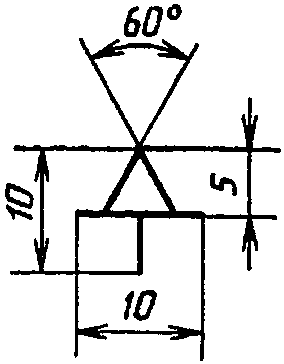

4. Регулируемаярис. 10рис. 11рис. 12

4. Допускается обозначение подвижной, плавающей и регулируемой опор на видах сверху и снизу изображать как обозначение неподвижной опоры на аналогичных видах.

5. Обозначения зажимов приведены в табл. 2.

Таблица 2

Наименование зажимаОбозначение зажима на видах
спереди, сзадисверхуснизу
1. Одиночныйрис. 13рис. 14рис. 15

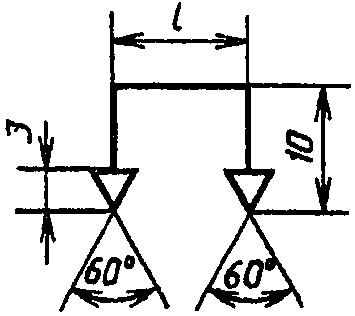

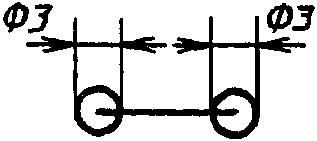

2. Двойнойрис. 16рис. 17рис. 18

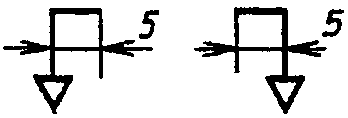

Примечание. Для двойных зажимов длина плеча устанавливается разработчиком в зависимости от расстояния между точками приложения сил. Допускается упрощенное графическое обозначение двойного зажима:

рис. 19

6. Обозначение двойного зажима на виде спереди или сзади при совпадении точек приложения силы допускается изображать как обозначение одиночного зажима на аналогичных видах.

7. Обозначения установочных устройств приведены в табл. 3.

Таблица 3

Наименование установочного устройстваОбозначение установочного устройства на видах
спереди, сзади, сверху, снизуслевасправа
1. Центр неподвижныйрис. 20Без обозначенияБез обозначения
2. Центр вращающийсярис. 21То жеТо же
3. Центр плавающийрис. 22«»«»
4. Оправка цилиндрическаярис. 23рис. 24рис. 25
5. Оправка шариковая (роликовая)рис. 26рис. 27рис. 28
6. Патрон поводковыйрис. 29рис. 30рис. 31

Примечания.

1. Обозначение обратных центров следует выполнять в зеркальном изображении.

2. Для базовых установочных поверхностей допускается применять обозначение рис. 32 .

8. Установочно-зажимные устройства следует обозначать как сочетание обозначений установочных устройств и зажимов (Приложение 2).

Примечание. Для цанговых оправок (патронов) следует применять обозначение рис. 33 .

9. Допускается обозначение опор и установочных устройств, кроме центров, наносить на выносных линиях соответствующих поверхностей (Приложения 1 и 2).

10. Для указания формы рабочей поверхности опор, зажимов и установочных устройств следует применять обозначения в соответствии с табл. 4.

Таблица 4

Наименование формы рабочей поверхности Обозначение формы рабочей поверхности на всех видах
1. Плоская рис. 34
2. Сферическая рис. 35
3. Цилиндрическая (шариковая) рис. 36
4. Призматическая рис. 37
5. Коническая рис. 38
6. Ромбическая рис. 39
7. Трехгранная рис. 40

Примечание. Указание прочих форм рабочей поверхности опор, зажимов и установочных устройств следует выполнять в соответствии с требованиями, установленными отраслевыми НТД.

11. Обозначение форм рабочих поверхностей наносят слева от обозначения опоры, зажима или установочного устройства (Приложения 1 и 2).

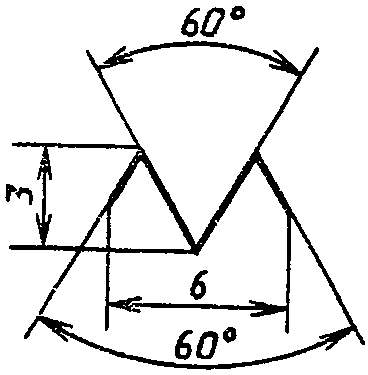

12. Для указания рельефа рабочих поверхностей (рифленая, резьбовая, шлицевая и т.д.) опор, зажимов и установочных устройств следует применять обозначение в соответствии с чертежом.

рис. 41

13. Обозначение рельефа рабочей поверхности наносят на обозначение соответствующей опоры зажима или установочного устройства (Приложение 1).

14. Для указания устройств зажимов следует применять обозначения в соответствии с табл. 5.

Таблица 5

Наименование устройства зажима Обозначение устройства зажима на всех видах
1. Пневматическое Р
2. Гидравлическое Н
3. Электрическое Е
4. Магнитное М
5. Электромагнитное ЕМ
6. Прочее Без обозначения

15. Обозначение видов устройств зажимов наносят слева от обозначения зажимов (Приложения 1 и 2).

Примечание. Для гидропластовых оправок допускается применять обозначение рис. 42 .

16. Количество точек приложения силы зажима к изделию, при необходимости, следует записывать справа от обозначения зажима (Приложение 2, поз. 3).

17. На схемах, имеющих несколько проекций, допускается на отдельных проекциях не указывать обозначения опор, зажимов и установочных устройств относительно изделия, если их положение однозначно определяется на одной проекции (Приложение 2, поз. 2).

18. На схемах допускается несколько обозначений одноименных опор на каждом виде заменять одним, с обозначением их количества справа (Приложение 2, поз. 2).

19. Допускаются отклонения от размеров графических обозначений, указанных в табл. 1 - 4 и на чертеже.

Приложение 1
Справочное

ПРИМЕРЫ НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ОПОР, ЗАЖИМОВ
И УСТАНОВОЧНЫХ УСТРОЙСТВ НА СХЕМАХ

Наименование Пример нанесения обозначений опор, зажимов и установочных устройств

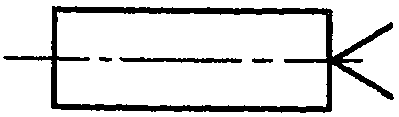

1. Центр неподвижный (гладкий) рис. 43

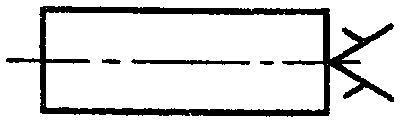

2. Центр рифленый рис. 44

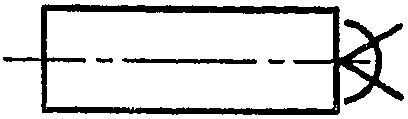

3. Центр плавающий рис. 45

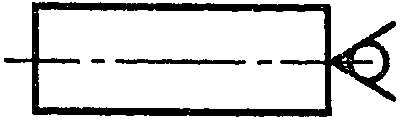

4. Центр вращающийся рис. 46

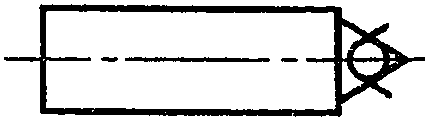

5. Центр обратный вращающийся с рифленой поверхностью рис. 47

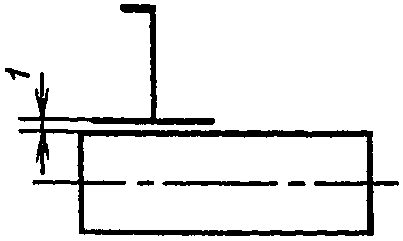

6. Патрон поводковый рис. 48

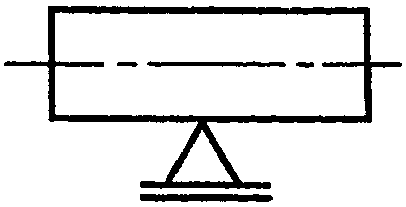

7. Люнет подвижный рис. 49

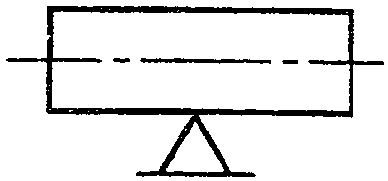

8. Люнет неподвижный рис. 50

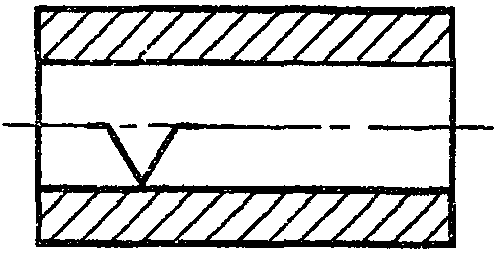

9. Оправка цилиндрическая рис. 51

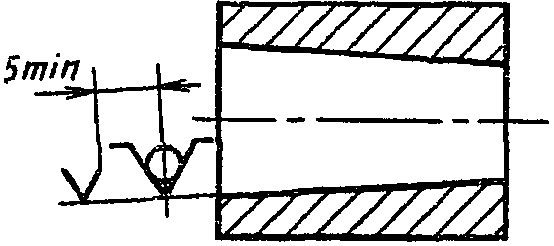

10. Оправка коническая, роликовая рис. 52

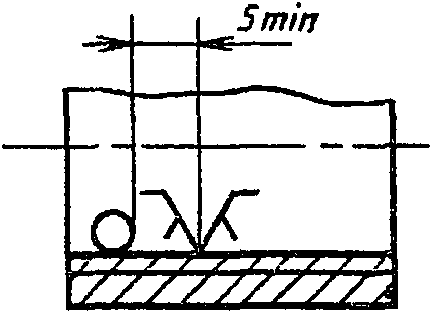

11. Оправка резьбовая, цилиндрическая с наружной резьбой рис. 53

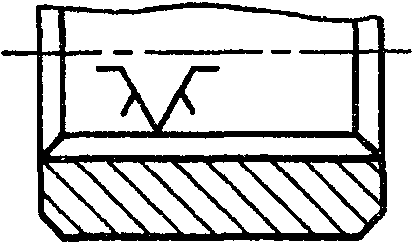

12. Оправка шлицевая рис. 54

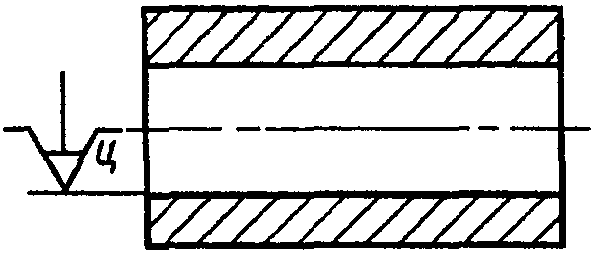

13. Оправка цанговая рис. 55

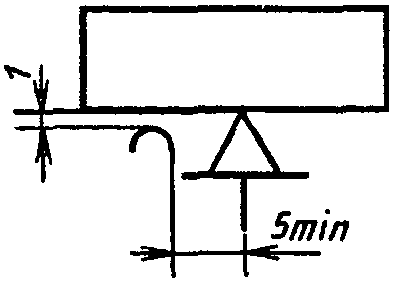

14. Опора регулируемая со сферической выпуклой рабочей поверхностью рис. 56

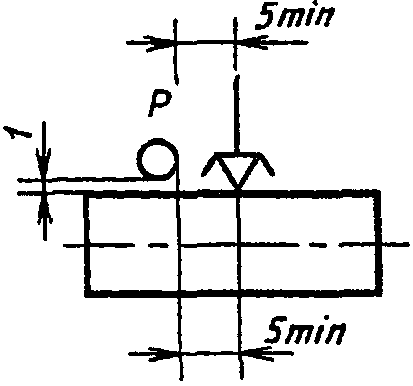

15. Зажим пневматический с цилиндрической рифленой рабочей поверхностью рис. 57

Приложение 2
Справочное

ПРИМЕРЫ СХЕМ УСТАНОВОВ ИЗДЕЛИЙ

Описание способа установа Схема обозначения

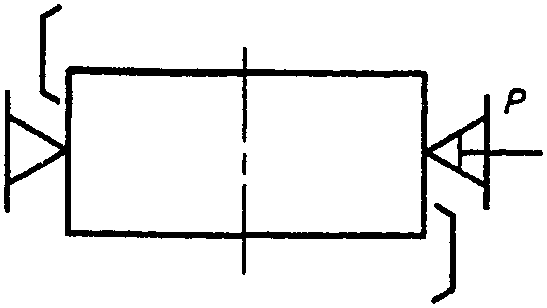

1. В тисках с призматическими губками и пневматическим зажимом рис. 58

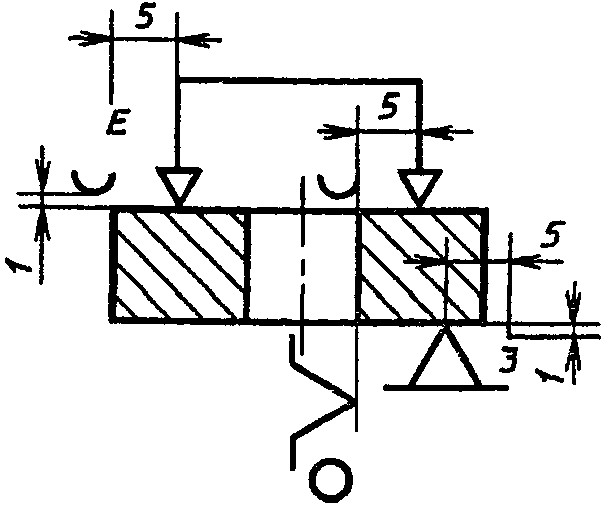

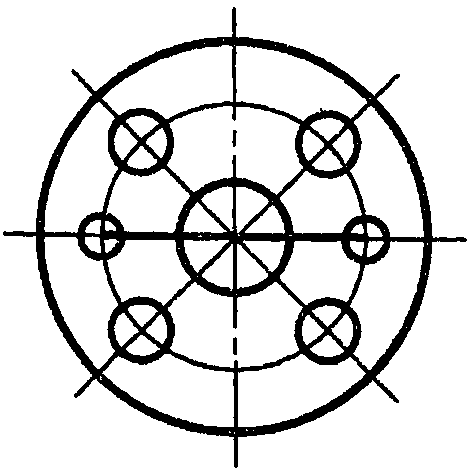

2. В кондукторе с центрированием на цилиндрический палец, с упором на три неподвижные опоры и с применением электрического устройства двойного зажима, имеющего сферические рабочие поверхности рис. 59
рис. 60

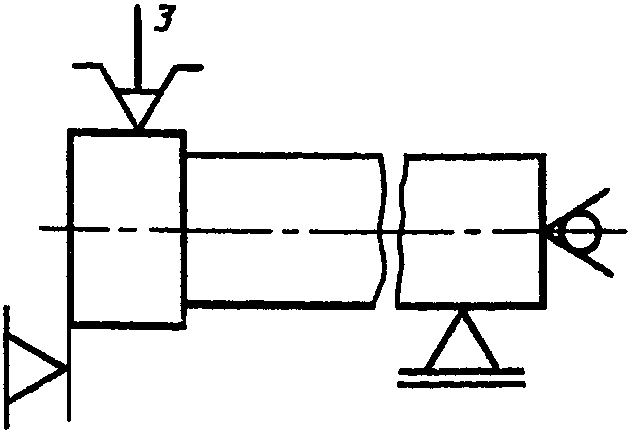

3. В трехкулачковом патроне с механическим устройством зажима, с упором в торец, с поджимом вращающимся центром и с креплением в подвижном люнете рис. 61

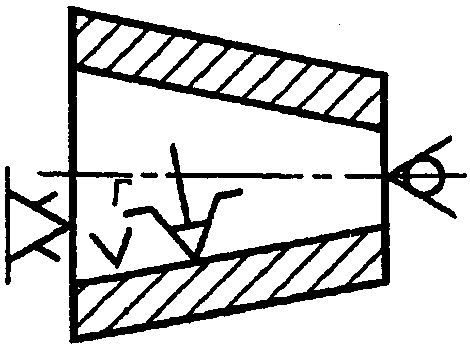

4. На конической оправке с гидропластовым устройством зажима, с упором в торец на рифленую поверхность и с поджимом вращающимся центром рис. 62
