ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ВИНТЫ УСТАНОВОЧНЫЕ С ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ И ЗАСВЕРЛЕННЫМ КОНЦОМ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hexagon socket set screws with cup point. Specifications

ОКП 16 5000

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен и внесен Министерством станкостроительной и инструментальной промышленности СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 05.04.1991 № 446.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 «Винты установочные с шестигранным углублением и засверленным концом» и полностью ему соответствует.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24 мм класса точности A.

Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.

Допускается применять другие формы засверленных концов.

Требования настоящего стандарта являются обязательными.

2. РАЗМЕРЫ

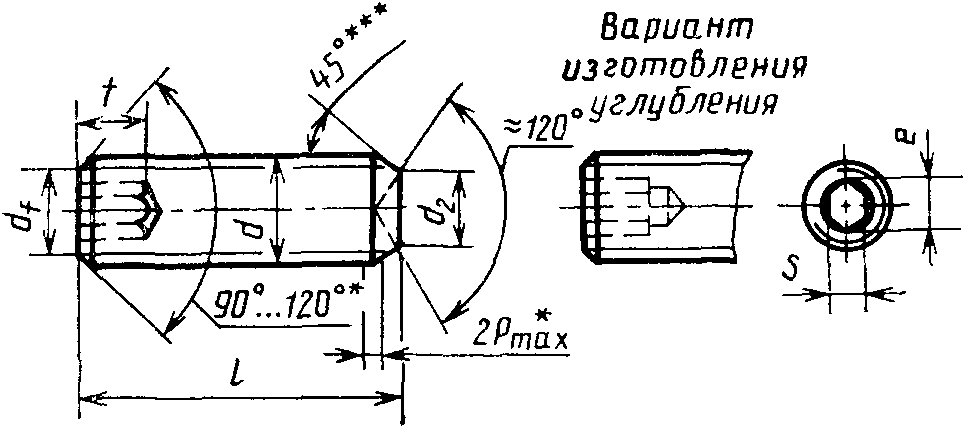

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.

<*> Сбег резьбы.

<**> Угол 120° является обязательным для коротких винтов над штриховой линией.

<***> Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.

Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.

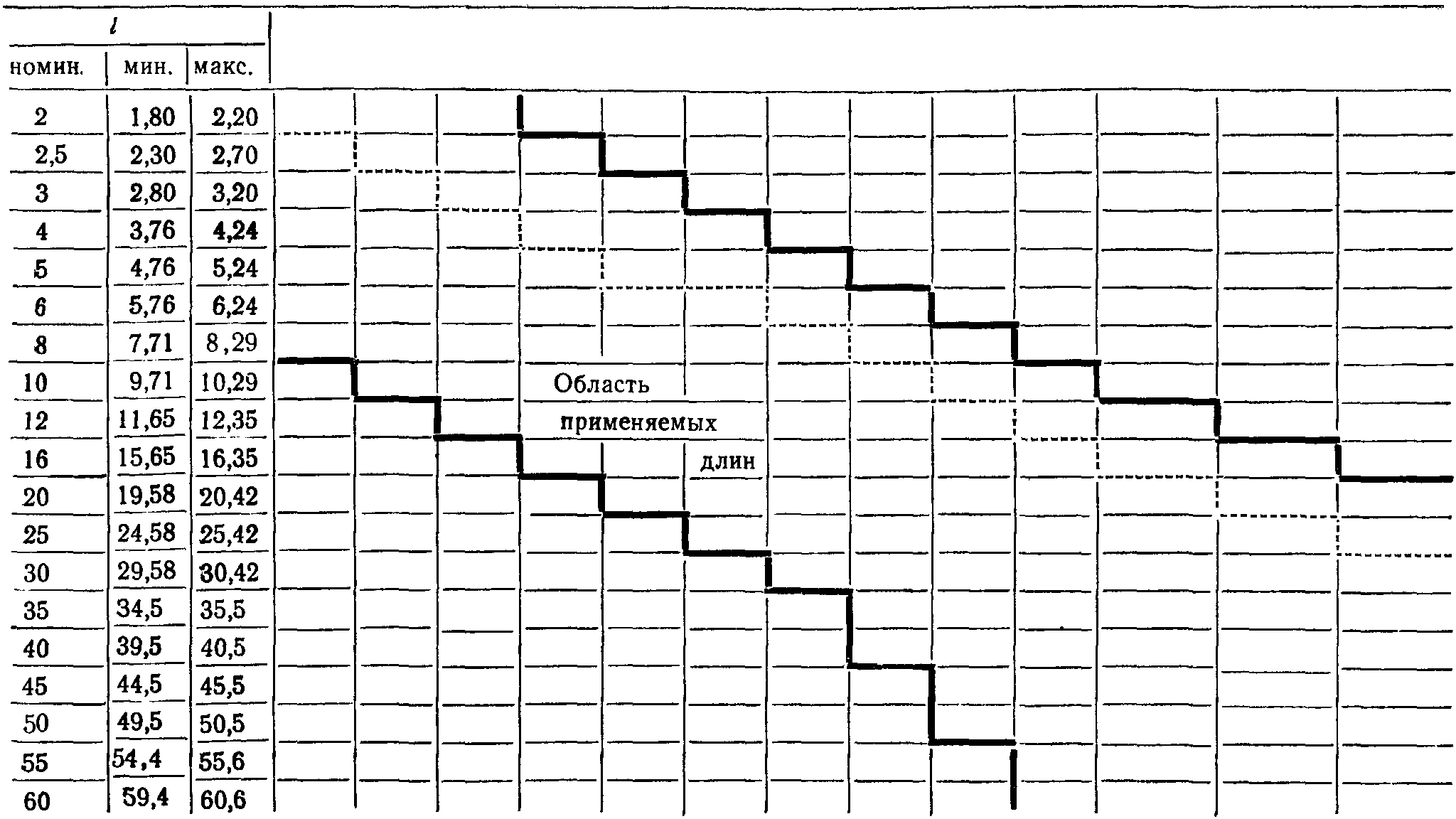

Таблица 1

Продолжение табл. 1

<1> P = шаг резьбы.

<2> e_{\text{мин}.} = 1,14S_{\text{мин}.} , за исключением размеров M1,6; M2 и M2,5.

<3> Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.

<4> Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.

3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКИ НА СТАНДАРТЫ

Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.

Таблица 2

4. ОБОЗНАЧЕНИЕ

Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d = M6, номинальной длиной l = 12 мм и класса прочности 45Н:

Винт M6 x 12 45Н ГОСТ 28964-91.
