ГОСТ 28905-91 (ИСО 7891-84). Машины землеройные. Ножи боковые бульдозерных отвалов. Отверстия
(утв. Постановлением Госстандарта СССР от 30.01.1991 № 73)
от 30 января 1991 г. № 73
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НОЖИ БОКОВЫЕ БУЛЬДОЗЕРНЫХ ОТВАЛОВ. ОТВЕРСТИЯ
Earth-moving machinery. Dozer end bits. Hole specification
(ИСО 7891-84)
1 января 1992 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством тяжелого машиностроения СССР.
Разработчики: А.Я. Ландсман, И.А. Бутрин, А.В. Жаворонков, П.Г. Ваганов, В.С. Романов, В.С. Калинин.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 30.01.1991 № 73.
Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7891-84 «Машины землеройные. Боковые ножи бульдозеров. Отверстия» и полностью ему соответствует.
3. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер раздела |
|---|---|
| ГОСТ 28771-90 | 5 |
1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на неповоротные, поворотные, сферические и полусферические бульдозерные отвалы и устанавливает основные требования к расположению, формам и размерам отверстий под болты крепления боковых ножей бульдозерных отвалов (далее — боковых ножей).
Настоящий государственный стандарт распространяется на вновь разрабатываемые и модернизируемые бульдозеры.
Все требования стандарта являются обязательными.
2. ОПРЕДЕЛЕНИЯ
Боковой нож — нож, расположенный по обеим сторонам среднего ножа бульдозерного отвала (черт. 1).
3. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В БОКОВЫХ НОЖАХ, КОМПЛЕКТУЕМЫХ СО СРЕДНИМИ НОЖАМИ, ИМЕЮЩИМИ ШАГ ОТВЕРСТИЙ 152,4 ММ

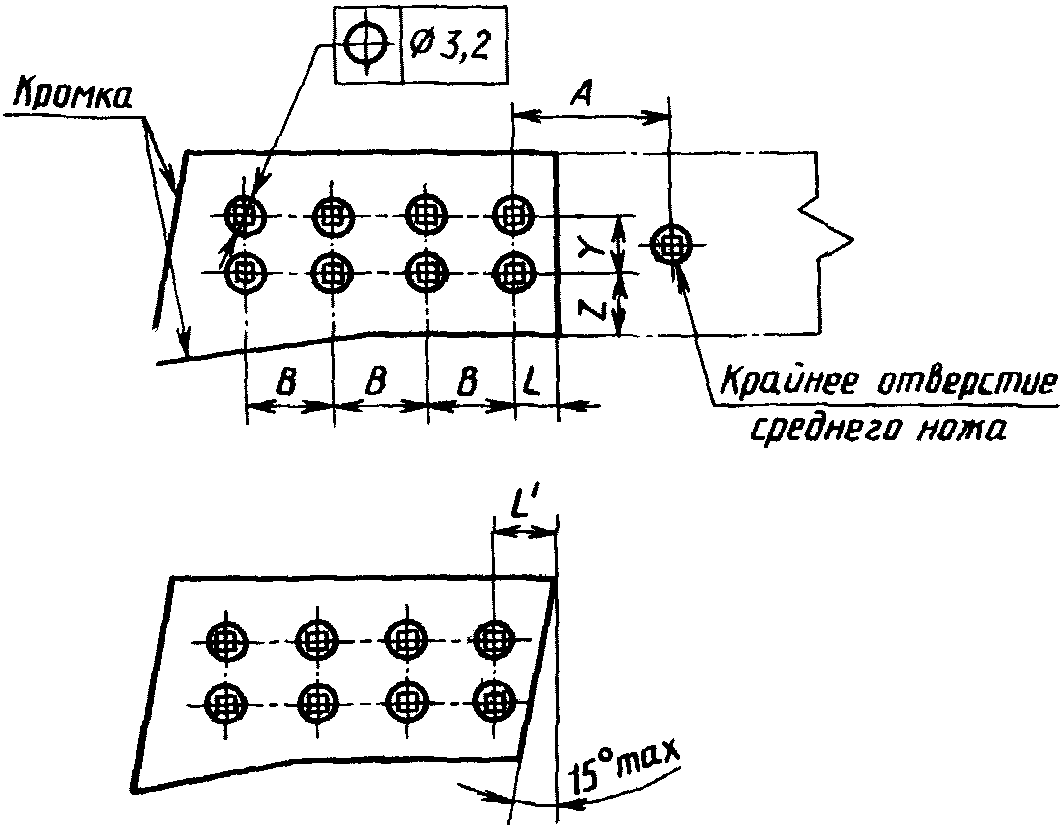

3.1. Расположение отверстий в боковых ножах бульдозеров должно соответствовать указанным на черт. 2 - 4 и в табл. 1 - 3.
3.2. Центр зенковки каждого отверстия должен находиться в пределах окружности диаметром 3,2 мм.
| A | B | Z min | L |
|---|---|---|---|
| 127 | 70 85 101,6 | 75 | 50,8 -3 |
| A | B | Z min | Y | L | L' |
| 127 | 70 | 50 | 40 | 50,8 -3 | 63,5 -3 |
| 101,6 | 63,5 |
| A | B | H | Z min | Y | L | L' | M |
| 152,4 | 70 | 50 | 75 | 76,2 -3 | 88,9 -3 | 35 | |
| 76,2 | 101,6 | 82,6 | 0 | ||||
| 85 | 45 | 42,5 | |||||
| 101,6 | 92,1 | 50,8 | |||||
| 105 | 85 | 80 | 0 | ||||
4. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ В БОКОВЫХ НОЖАХ, КОМПЛЕКТУЕМЫХ СО СРЕДНИМИ НОЖАМИ, ИМЕЮЩИМИ ШАГ ОТВЕРСТИЙ 140 мм
4.1. Расположение отверстий в боковых ножах бульдозеров должно соответствовать указанным на черт. 5 - 7 и в табл. 4 - 6.
4.2. Центр зенковки отверстия должен находиться в пределах окружности диаметром 3,2 мм.
| A | B | Z min | L |
| 140 | 70 | 75 | 70 -3 |
| 140 |
| A | B | Z min | Y | L | L' |
| 140 | 70 | 50 | 70 | 70 -5 | 88,9 -5 |
| 80 | |||||
| 100 | |||||
| 140 | 70 | ||||
| 80 | |||||
| 100 |
Примечания к черт. 2 - 7. 1. На чертежах показан правый боковой нож. Чертеж не определяет форму бокового ножа.
2. Формы бокового ножа могут быть разными в зависимости от типа отвала (неповоротный, полусферический и т.д.).
| A | B | H | Z min | Y | L | L' | M |
| 140 | 70 | 50 | 80 | 70 -5 | 88,9 -5 | 35 | |
| 100 | |||||||
| 140 | 80 | 50 | |||||
| 100 | 70 | ||||||
5. ОТВЕРСТИЕ ПОД БОЛТ КРЕПЛЕНИЯ
Формы и размеры отверстий под болты крепления — по ГОСТ 28771.
