ГОСТ 28771-90 (ИСО 7129-89). Государственный стандарт Союза ССР. Машины землеройные. Тракторы с бульдозерным оборудованием, автогрейдеры, самоходные скреперы. Ножи. Основные формы и размеры

Государственный комитет СССР по стандартам · № ГОСТ 28771-90Действующий акт

(утв. Постановлением Госстандарта СССР от 06.12.1990 № 3056)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 6 декабря 1990 г. № 3056

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ТРАКТОРЫ С БУЛЬДОЗЕРНЫМ ОБОРУДОВАНИЕМ,
АВТОГРЕЙДЕРЫ, САМОХОДНЫЕ СКРЕПЕРЫ

НОЖИ

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

Earth-moving machinery. Tractors with dozer, graders,
tractor scrapers. Cutting edges. Principal shapes
and basic dimensions

ГОСТ 28771-90

(ИСО 7129-89)

Группа Г45

ОКП 48 1200; 48 1310; 48 1410

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 06.12.1990 № 3056

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7129-89 «Машины землеройные. Тракторы с бульдозерным оборудованием, автогрейдеры, самоходные скреперы. Ножи» и полностью ему соответствует.

1. НАЗНАЧЕНИЕ

Стандарт устанавливает основные формы и размеры поперечного сечения ножей, а также расположение, формы и размеры отверстий под болты крепления ножей, используемых для тракторов с бульдозерным оборудованием, автогрейдеров и самоходных скреперов по ГОСТ 28764 с учетом их взаимозаменяемости.

Требования настоящего стандарта являются обязательными.

2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Ссылочные документы приведены в Приложении B.

3. НОЖИ. ПОПЕРЕЧНЫЕ СЕЧЕНИЯ. ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

Основные формы и размеры поперечных сечений ножей должны соответствовать приведенным в табл. 1 и 2 и на черт. 1.

Таблица 1

Размеры, мм

Рекомендуемое применение		Ширина W		Толщина T		Скос F
Трактор с бульдозерным оборудованием	Самоходный скрепер	Номин.	Допуск	Номин.	Допуск	Не более	Не менее
X		153	+/- 3	12,7	Для литых ножей +2,4 -0,6 Для других ножей +0,8 -1,2	8	4,0
X		153		10		10
X		153		19		12
X		165	+1,5 -4,5	16		10
X		204		16		10
X		204		19		12
X		204		22		13
X		204		25,4		14
X	X	254		19		12
	X	254		22		13
X	X	254		25,4		14
X		254		32		20
	X	254		41		25
	X	305		19		12
	X	305		22		13
X		305		25,4		14
X		305		28,6		18
X		305		32		20
	X	305		38		23
	X	330		19		12
	X	330		22		13
	X	330		25,4		14
X	X	330		28,6		18
X		330		32		20
X	X	330		35		21
	X	330		38		23
	X	330		41		25
	X	330		44,5		27
	X	360		19		12
	X	360		22		13
	X	360		25,4		14
X		360		28,6		18
X		360		32		20
X		360		35		21
	X	406		22		13
	X	406		25,4		14
	X	406		28,6		18
	XX	406		32		20
X	X	406		35		21
X		406		38		23
X		406		41		25
	X	406		44,5		27
	X	482		28,6		18
	X	482		32		20
	X	482		35		21
	X	482		38		23
	X	482		41		25
	X	482		44,5		27

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в Приложении A.

Таблица 2

мм

Ширина T		Толщина W		Радиус закругления R		Скос
Номин.	Допуск	Номин.	Допуск	Номин.	Допуск	E	F, не менее
152	+3 -1,5	13	+/- 0,6	280	+/- 10	30	2,5
152		16
152		19
204		16
204		19

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в Приложении A.

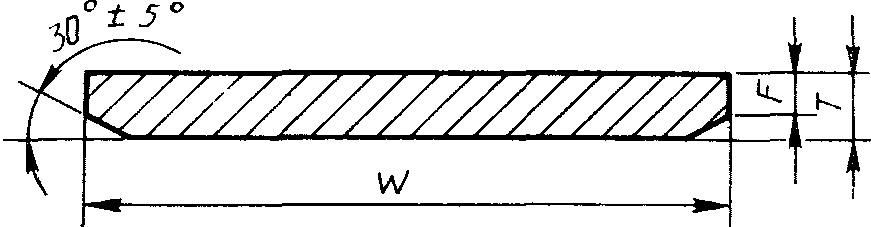

Трактор с бульдозерным оборудованием и самоходный скрепер

3. Ножи. Поперечные сечения. Основные формы и размеры

Черт. 1

4. БОЛТЫ КРЕПЛЕНИЯ. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ

4.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. 3, 4 и черт. 2, 3.

Таблица 3

Трактор с бульдозерным оборудованием и самоходный скрепер

мм

Ширина W	Расположение отверстий
330 и менее
330 и более

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в Приложении A.

Таблица 4

мм

Шаг отверстий		Расстояние от конца
Средняя часть P	По бокам Q <*>	A		S
		Номин.	Допуск	Номин.	Допуск
152,4	76,2	76,2	-3	42	-2
250	62,5	62,5
304,8	76,2	76,2

<*> Допускается не указывать для малогабаритных машин.

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в Приложении A.

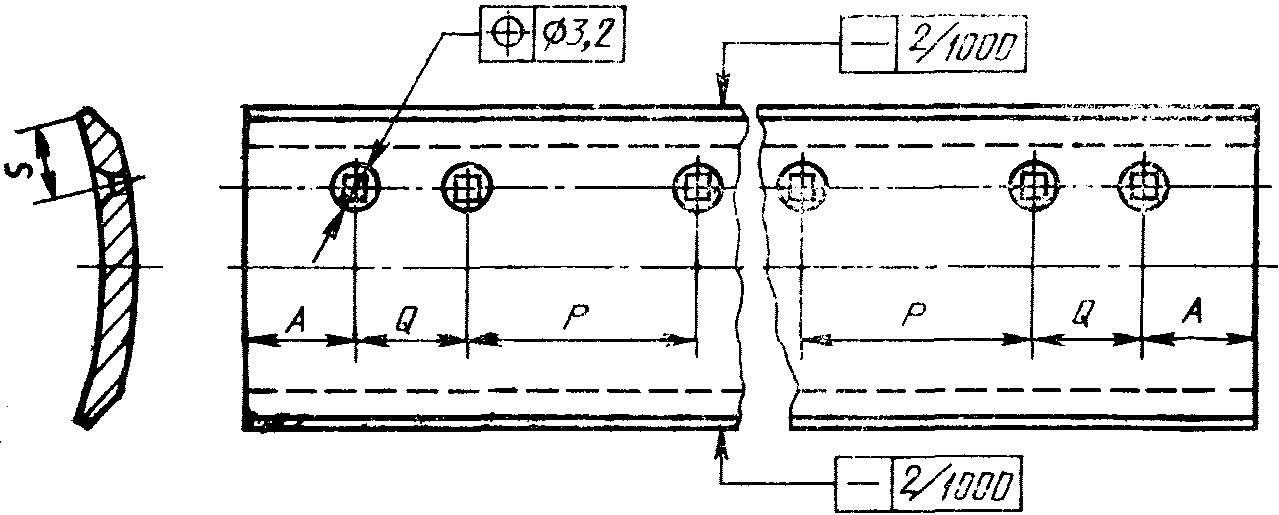

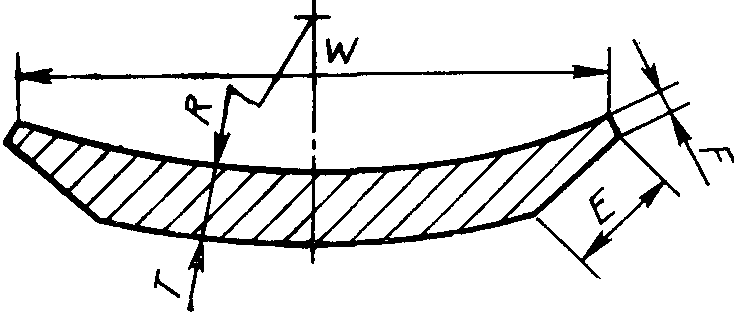

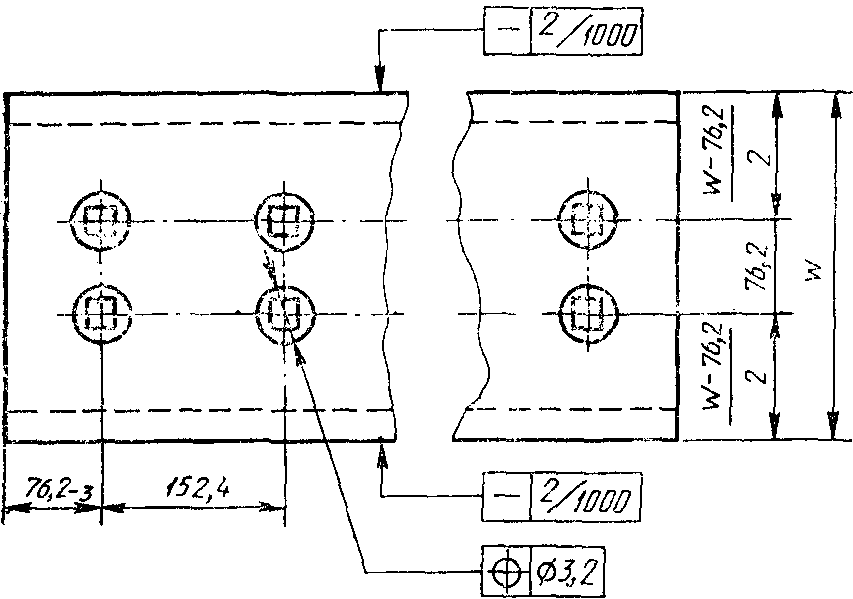

Автогрейдер

4. Болты крепления. Расположение отверстий

Черт. 2

Автогрейдер

4. Болты крепления. Расположение отверстий

Черт. 3

4.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

4.3 Кривизна ножа не должна превышать 2 мм/м.

5. ОТВЕРСТИЯ ПОД БОЛТЫ КРЕПЛЕНИЯ. ФОРМЫ И РАЗМЕРЫ

5.1. Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. 5 и черт. 4.

Таблица 5

мм

D, не менее		24,5	29,3	33,3	38,8	46,6	58,7
B	Номин.	14,3	17,5	20,6	24,2	27,4	34,0
B	Допуск	+0,8	+1,5	+1,6	+2,0	+2,4	+2,9
H	С обратной зенковкой	12,7	16	19		25,4	28,6
H	Без обратной зенковки	12,7		16		19	25,4
R \approx		2,5			3
A, не менее		18	22	26,5	31	36	45
F	Номин.	27	32	37	41	47	56
F	Допуск	+/- 0,8
Размер болта (справочный)		12,7	15,88	19,05	22,22	25,4	31,75

Примечание. Формы и размеры отверстий под болты крепления ножей с шагом отверстий 140 и (или) 280 мм приведены в Приложении A.

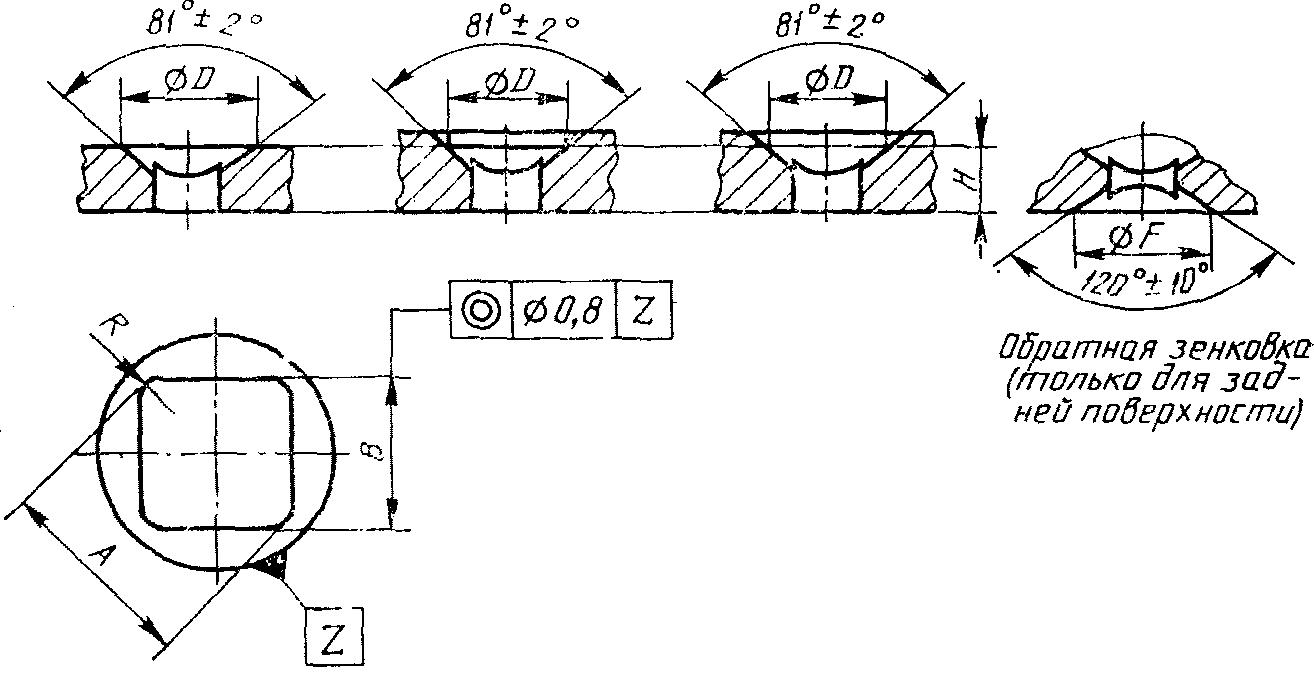

Отверстия под болты крепления

5. Отверстия под болты крепления. Формы и размеры

D — диаметр обратной зенковки для эффективной толщины H;
B — ширина между гранями квадратного отверстия;
H — минимальная эффективная толщина;
R — радиус закругления квадратного отверстия;
A — размер по диагонали квадратного отверстия;
F — диаметр обратной зенковки квадратного отверстия

Черт. 4

5.2. Несоосность квадратного отверстия с зенковочным конусом не должна превышать 0,8 мм.

Приложение A
Обязательное

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ НОЖЕЙ
С ШАГОМ ОТВЕРСТИЙ 140 и 280 мм

A.1. Область применения

Настоящее приложение предназначено для применения в странах, в которых используют ножи с шагом отверстий под болты крепления 140 и 280 мм.

A.2. Ножи. Поперечные сечения. Основные формы и размеры

Основные формы и размеры поперечного сечения ножей должны соответствовать табл. A.1, A.2 и черт. 5, 6.

Таблица A1

мм

Ширина W		Толщина T		Скос F
Номин.	Допуск	Номин.	Допуск	Не более	Не менее
150	+2 -4,5	12	+1 -2	8	4
160		16		10
180		12		8
180		16		10
250		18		12
300		18		12
300		25	+1,5 -2,5	16
360		25		16
400		25		16
470	+2,5 -5	30		20

Таблица A2

мм

Ширина W		Толщина T		Радиус закругления R		Скос F
Номин.	Допуск	Номин.	Допуск	Номин.	Допуск	Не менее
180	+2,5 -4,5	12	+/- 1	350; 440	+/- 30	2
180		18

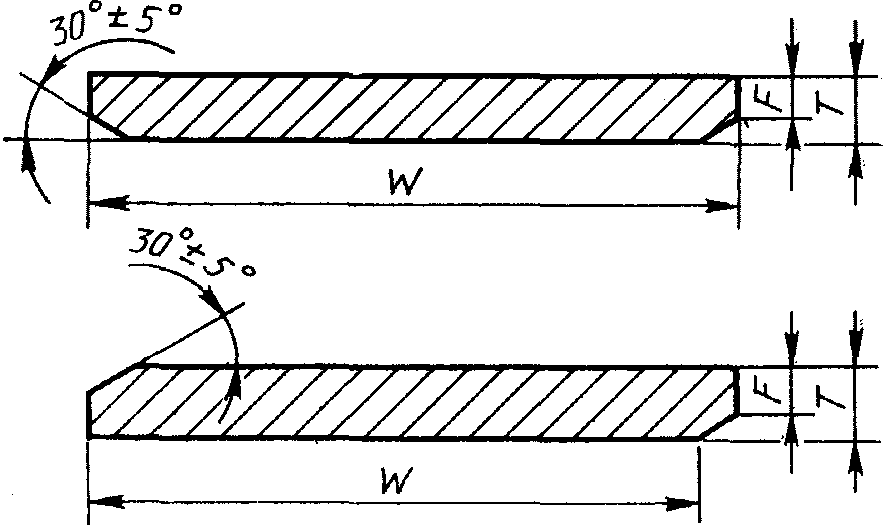

Трактор с бульдозерным оборудованием

A.2. Ножи. Поперечные сечения. Основные формы и размеры

Черт. 5

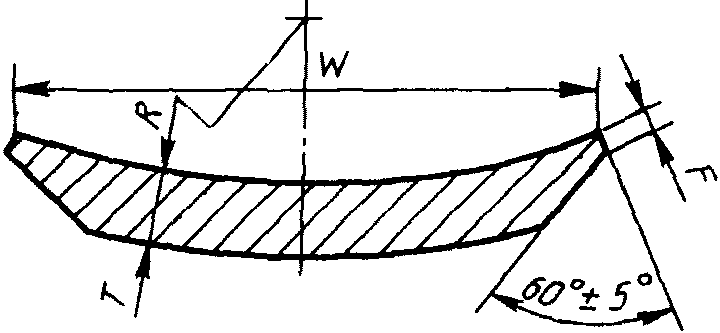

Автогрейдер

A.2. Ножи. Поперечные сечения. Основные формы и размеры

Черт. 6

A.3. Болты крепления. Расположение отверстий

A.3.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. A.3, A.4, A.5 и черт. 7 - 9.

Таблица A3

Трактор с бульдозерным оборудованием

мм

Число рядов	Расположение отверстий
1
2

Таблица A4

мм

A	26		34		36		44	48		66
B	62	77	58	72	107	132	128	156	176	202

Таблица A5

мм

Шаг отверстий		Расстояние от конца
Средняя часть P	По бокам Q <*>	A		S
		Номин.	Допуск	Номин.	Допуск
140	70	70	-5	40; 75	-5
280		50; 60; 70

<*> Для вспомогательных отверстий, которые можно выполнять без зенковки, допускается не указывать.

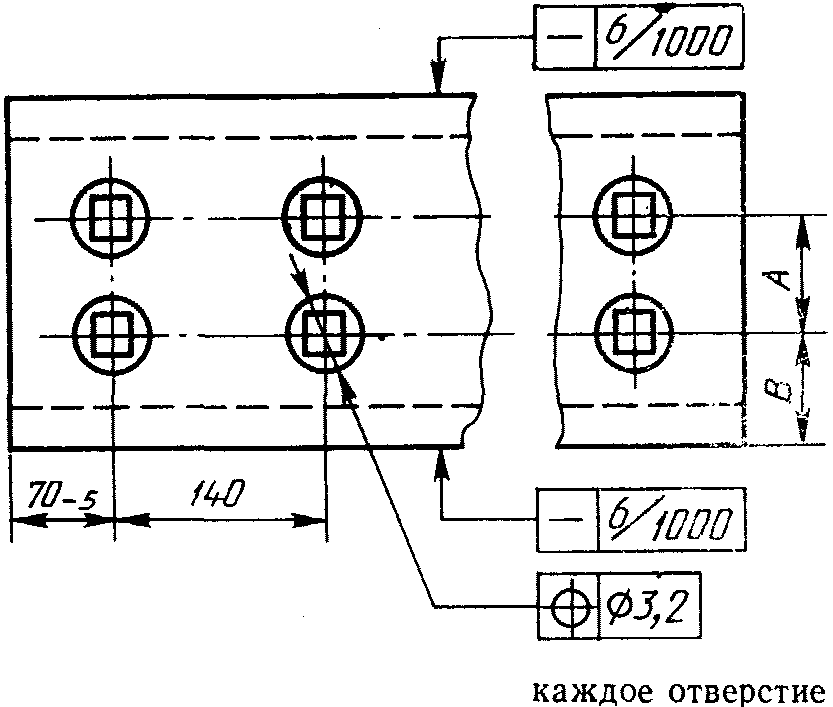

Автогрейдер

A.3. Болты крепления. Расположение отверстий

Черт. 7

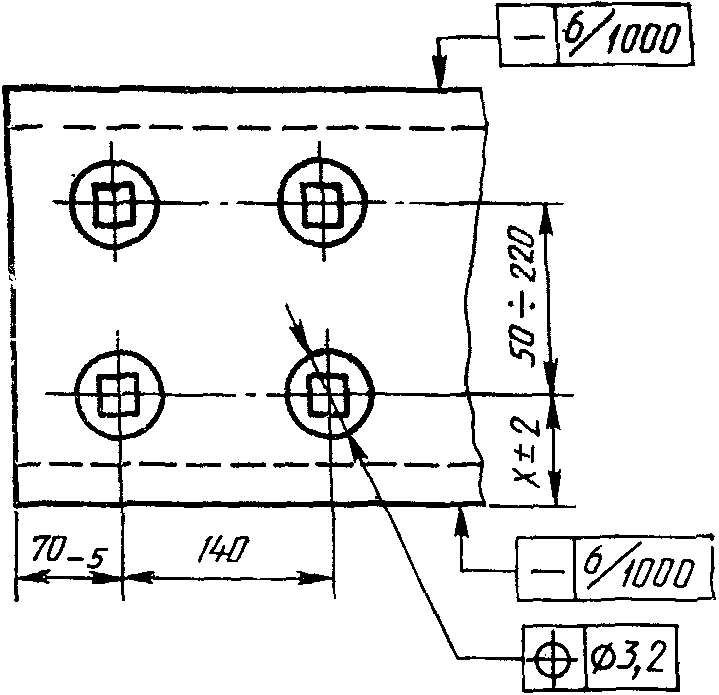

Самоходный скрепер

A.3. Болты крепления. Расположение отверстий

Черт. 8

Примечание. Число рядов отверстий определяет заказчик.

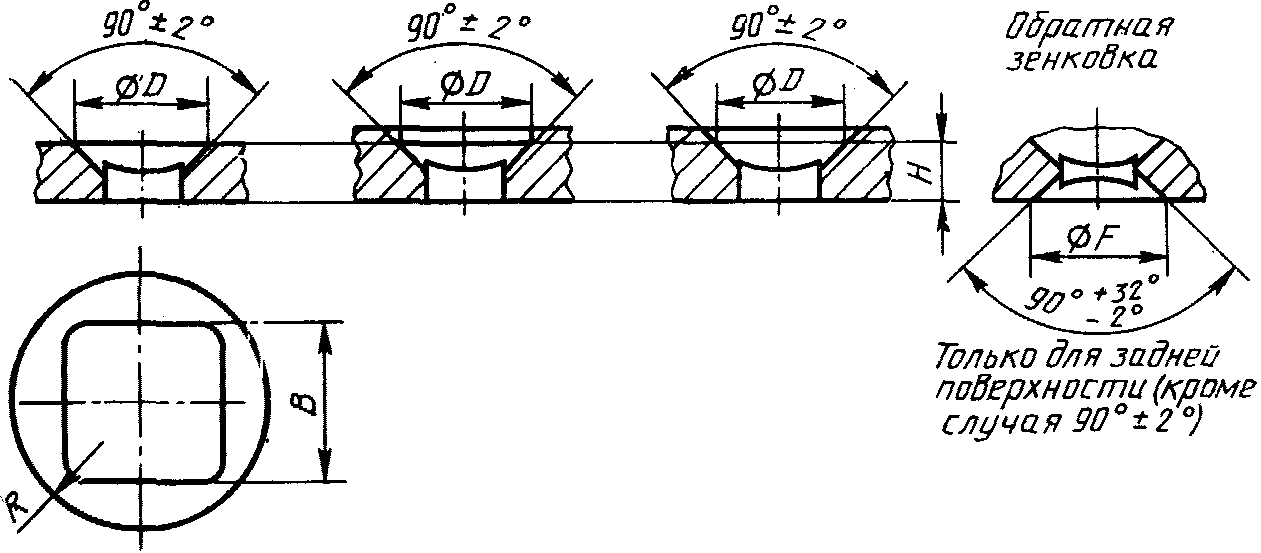

Отверстия под болты крепления

A.3. Болты крепления. Расположение отверстий

D — диаметр зенковки для эффективной толщины H;
B — ширина между гранями квадратного отверстия;
H — минимальная эффективная толщина;
R — радиус закругления квадратного отверстия;
F — диаметр обратной зенковки квадратного отверстия

Черт. 9

A.3.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

A.3.3. Кривизна ножа не должна превышать 6 мм/м.

A.4. Отверстия под болты крепления. Формы и размеры

Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. A.6 и черт. 9.

Таблица A6

мм

D, не менее		24	29	36	44	65
B	Номин.	14	18	22	26	38
B	Допуск	+0,8	+1,5	+2	+2,4	+3,6
H	С обратной зенковкой	12	16	18	25	30
H	Без обратной зенковки	12	12	12	18	18
R \approx		2,5	2,5	3	3	3
F \approx		24	29	36	44	65

Приложение B
Справочное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Раздел, подраздел, пункт, в котором приведена ссылка	Обозначение соответствующего стандарта	Обозначение отечественного нормативно-технического документа, на который дана ссылка
1	ИСО 6165-87	ГОСТ 28764-90
