ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Defects of refractory products. Terms and definitions

ГОСТ 28833-90

Группа И00

ОКП 1501

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством металлургии СССР.

Разработчики: А.А. Кортель, канд. техн. наук; А.Ф. Маурин, канд. техн. наук; А.Е. Жуковская, канд. техн. наук; М.И. Диесперова, канд. техн. наук; Р.А. Андронова; Л.И. Кошкина.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.12.1990 № 3498.

3. Введен впервые.

Настоящий стандарт устанавливает термины и определения основных технологических дефектов огнеупорных изделий.

Стандарт не распространяется на дефекты огнеупорных изделий в службе.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.

1. Стандартизованные термины с определениями приведены в табл. 1.

2. Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина не допускается. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены пометой «Ндп».

2.1. Для стандартизованных терминов (см. табл. 1) приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

2.2. Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.

2.3. Если в термине содержатся все необходимые и достаточные признаки понятия — определение не приводится и в графе «Определение» проставляется прочерк.

3. Алфавитный указатель содержащихся в стандарте терминов приведен в табл. 2.

4. Фотографии внешнего вида ряда дефектов приведены в Приложении.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы — курсивом.

Таблица 1

Термин	Определение	Чертеж

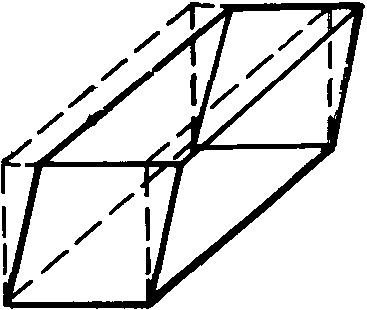

1. #Косоугольность огнеупорного изделия#	Дефект в виде отклонения угла между плоскостями (поверхностями) огнеупорного изделия от прямого
Косоугольность	угла

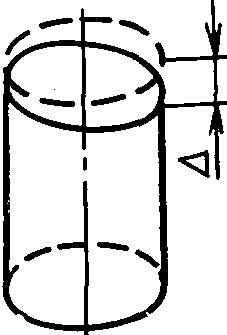

2. #Скошенность огнеупорного изделия#	Дефект огнеупорного изделия, имеющего форму тела вращения, в виде отклонения угла между
Скошенность	торцевой поверхностью и горизонтальной осью от прямого угла

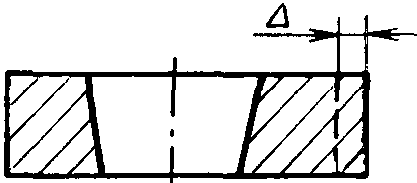

3. #Разнотолщинность огнеупорного изделия#	Дефект огнеупорного изделия в виде разной толщины между противолежащими поверхностями
Разнотолщинность	(для изделия, имеющего форму многогранника). Примечание. Для изделия, имеющего форму тела вращения — дефект в виде разной толщины противоположных стенок в любом сечении

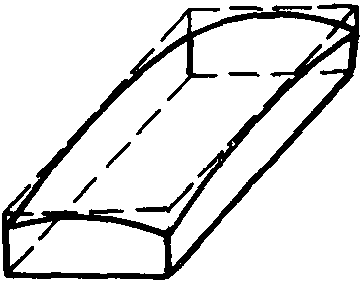

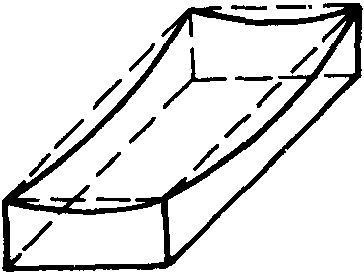

4. #Кривизна огнеупорного изделия#	Дефект огнеупорного изделия в виде отклонения от прилегающей
Ндп.	плоскости, при котором удаление
&Вогнутость	точек поверхности изделия от этой
Выпуклость&	плоскости увеличивается или уменьшается от краев к середине
5. #Овальность огнеупорного изделия#	Дефект огнеупорного изделия в виде отклонения от круглости, при котором сечение изделия имеет
Овальность	овалообразную форму, наибольший
Ндп.	и наименьший диаметры которого
&Эллипсность&	находятся во взаимноперпендикулярных направлениях
6. #Отбитость углов, ребер, кромок огнеупорного изделия# Отбитость углов, ребер, кромок	-

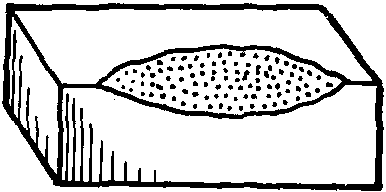

7. #Впадина на поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде углубления с четкими или размытыми краями,
Впадина	образовавшегося в результате
Ндп.	внешнего воздействия
&Срыв
Выбоина
Вмятина
Вымоина&

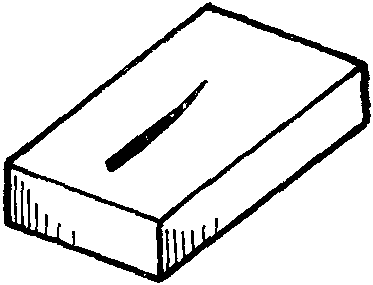

8. #Царапина на поверхности огнеупорного изделия#	Дефект огнеупорного изделия в виде канавки неправильной формы и произвольного направления,
Царапина	образовавшейся в результате воздействия острым предметом
9. #Заусеница на поверхности огнеупорного изделия#	Дефект огнеупорного изделия в виде сплошного или прерывистого выступа на ребрах (кромке),
Заусеница	образовавшегося в процессе
Ндп.	формования
&Кромка&

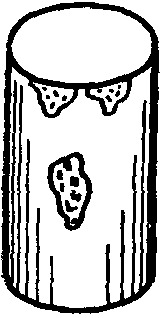

10. #Налип на поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде выступа, образовавшегося в результате
Налип	прилипания к изделию огнеупорного материала
11. #Выкрошенность зерен огнеупорного изделия*#	Дефект огнеупорного изделия в виде углубления, образовавшегося в результате выпадения одного
Выкрошенность	или нескольких зерен материала
Ндп.
&Сыпучесть&
12. #Трещина огнеупорного изделия#*	Дефект огнеупорного изделия в виде разрыва целостности материала шириной свыше 0,5 мм
Трещина
13. #Посечка огнеупорного изделия*#	Дефект огнеупорного изделия в виде разрыва целостности
Посечка	материала шириной до 0,5 мм включительно
14. #Сетка трещин и посечек огнеупорного изделия*#	Дефект огнеупорного изделия в виде трех и более взаимно пересекающихся посечек и трещин
Сетка трещин и посечек

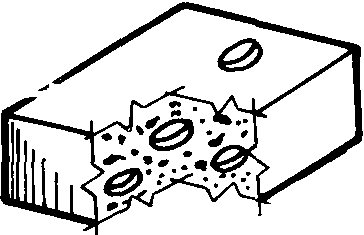

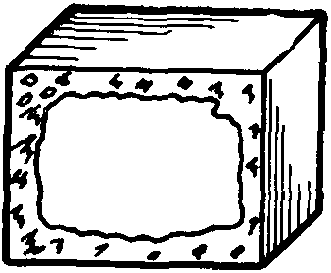

15. #Пустота в огнеупорном изделии#	Внутренний дефект огнеупорного изделия в виде незаполненного пространства
Пустота

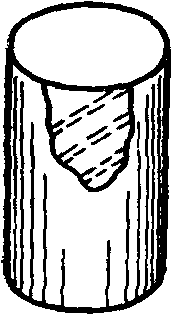

16. #Раковина огнеупорного изделия*#	Дефект огнеупорного изделия в виде полости неправильной формы.
Раковина	Примечание. Дефект встречается у литых и плавленолитых изделий
17. #Выплавка огнеупорного изделия*#	Дефект огнеупорного изделия в виде оплавленного участка с
Выплавка	углублением, образовавшегося в результате плавления в изделии различных примесей

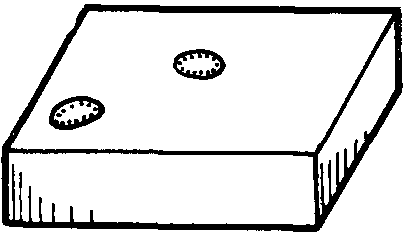

18. #Пятно на поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде участка произвольной формы, отличающегося по цвету от изделия
Пятно

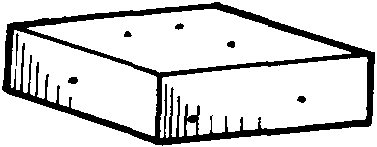

19. #Мушка на поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде пятна диаметром до 1 мм
Мушка
20. #Постороннее включение огнеупорного изделия*#	Дефект огнеупорного изделия в виде участка, имеющего границу раздела с материалом изделия
Постороннее включение
Ндп.
&Инородное включение&

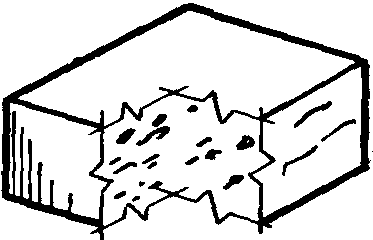

21. #Неоднородность огнеупорного изделия*#	Дефект огнеупорного изделия с неравномерным распределением заполнителя и керамической связки
Неоднородность
22. #Участок без глазури на поверхности огнеупорного изделия#	Дефект огнеупорного изделия в виде участка с механическим повреждением глазури без выгорания графита
Участок без глазури
23. #Выгорание графита с поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде участка, отличающегося по цвету от изделия и образовавшегося в результате
Выгорание графита	выгорания графита. Примечание. Дефект встречается у углеродсодержащих изделий
24. #Вспученность на поверхности огне- в виде локализованных вздутий, упорного изделия#	Дефект огнеупорного изделия сопровождающихся нарушением
Вспученность	поверхности
Ндп.
&Вздутие&
25. #Волнистость поверхности огнеупорного изделия#	Дефект поверхности огнеупорного изделия в виде наплывов, образовавшихся при охлаждении
Волнистость	расплава, виброформовании и др. Примечание. Дефект встречается у вибролитых и литых изделий

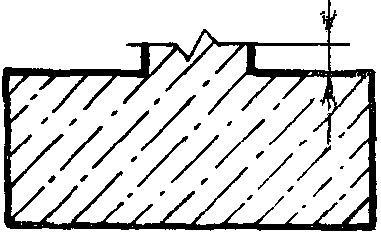

26. #Остаток прибыли на поверхности огнеупорного изделия#	Дефект литниковой поверхности огнеупорного изделия в виде выступа, образовавшегося в результате неполного удаления
Остаток прибыли	прибыли с поверхности изделия. Примечание. Дефект встречается у плавленых изделий
27. #Слоистость огнеупорного изделия*#	Дефект огнеупорного изделия в виде двух и более слоев с различной макроструктурой
Слоистость
Ндп.
&Расслоение&
28. #Сердцевина в огнеупорном изделии#	Внутренний дефект огнеупорного изделия в виде темного участка в середине изделия, образовавшегося
Сердцевина	в результате недостаточного окисления углеродистых примесей

Примечания. 1. Термины, отмеченные звездочкой (*), относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.

2. В нормативно-техническую документацию на отдельные виды изделий допускается включать термины дефектов, не предусмотренные настоящим стандартом, с их определениями.

Таблица 2

Алфавитный указатель терминов

Справочное

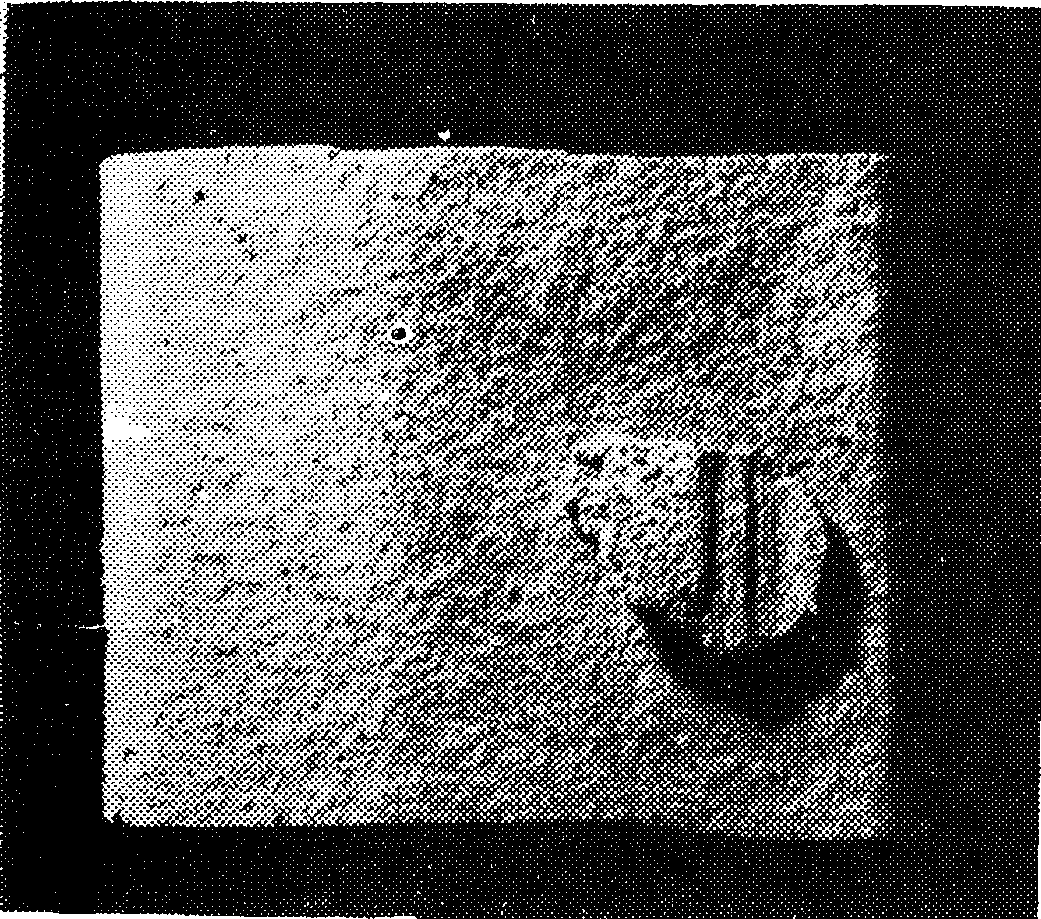

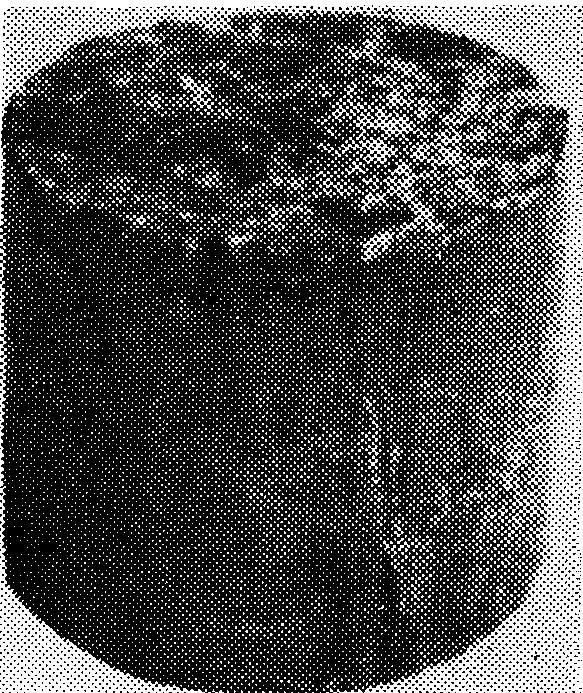

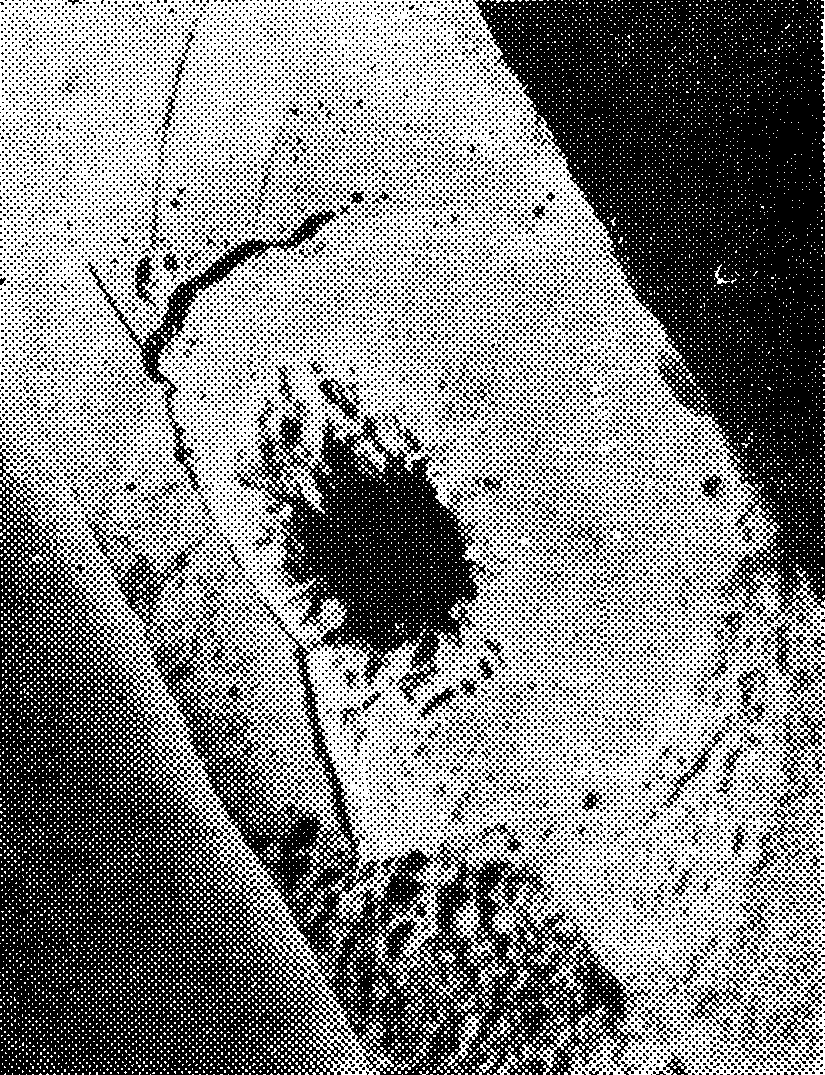

ВНЕШНИЙ ВИД ДЕФЕКТОВ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

1. Кривизна

2. Овальность

3. Отбитость

4. Царапина

5. Налип

6. Выкрошенность

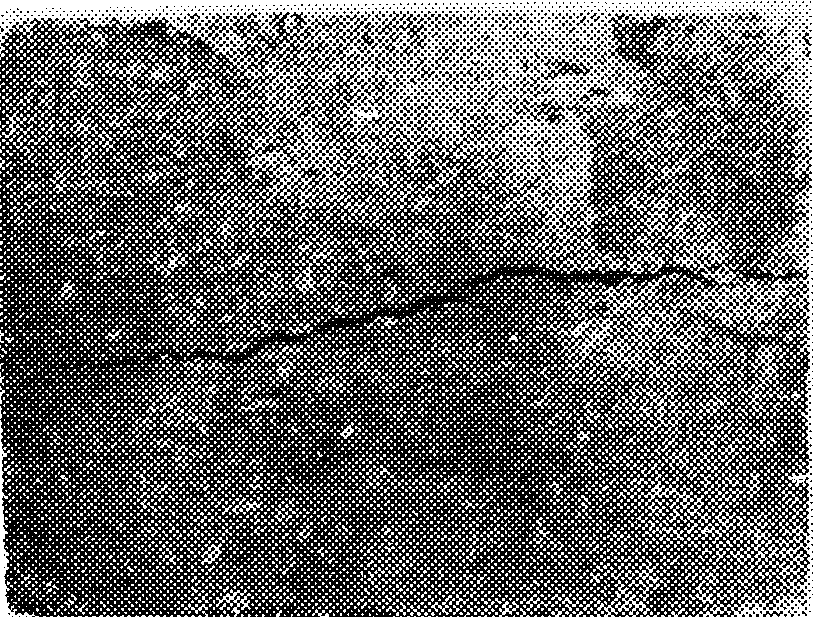

7. Трещина

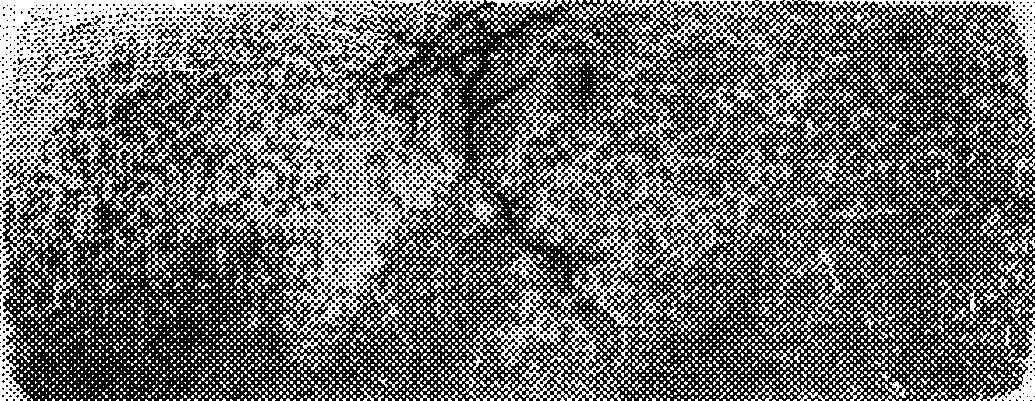

8. Посечка

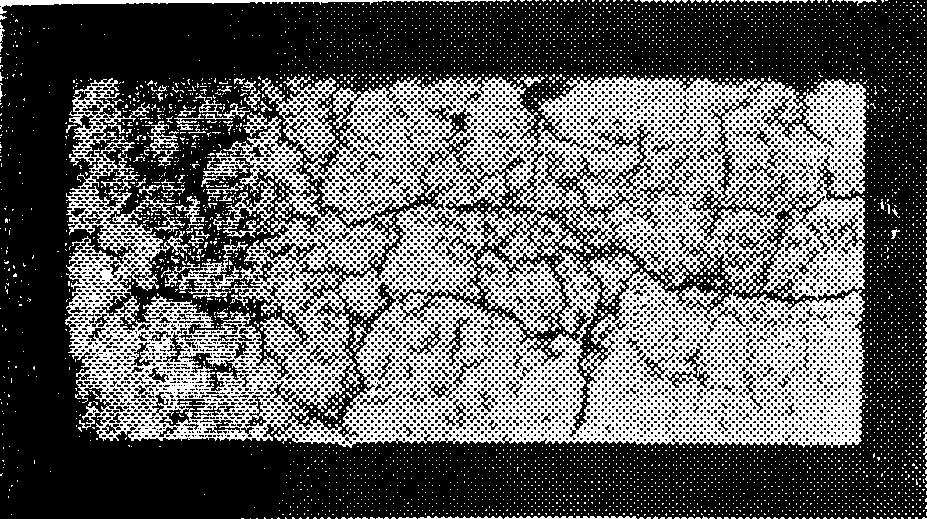

9. Сетка трещин и посечек

10. Раковина

11. Выплавка ( \times 15)

12. Пятно

13. Мушка

14. Постороннее включение

15. Участок без глазури

16. Выгорание графита

17. Слоистость

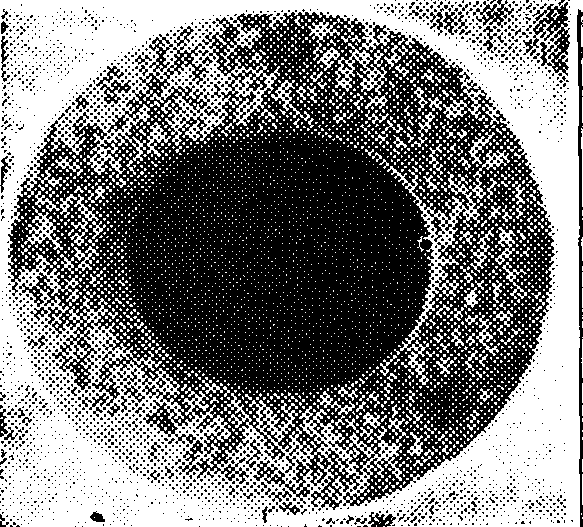

18. Пустота

19. Сердцевина
