МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕФЕКТЫ ОГНЕУПОРНЫХ ИЗДЕЛИЙ

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Defects of refractory products. Terms and definitions

ГОСТ 28833-2016

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения», ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-технический центр „Огнеупоры“ (ООО „НТЦ „Огнеупоры“)»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. № 85-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. № 610-ст межгосударственный стандарт ГОСТ 28833-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН ГОСТ 28833-90

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в данной области знания.

Для каждого понятия установлен один стандартизованный термин.

Нерекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой «Нрк.».

Термины-синонимы без пометы «Нрк.» приведены в качестве справочных данных и не являются стандартизованными.

Для стандартизованных терминов приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Краткие формы приведены после стандартизованного термина и отделены от него точкой с запятой.

В алфавитном указателе термины приведены отдельно с указанием номера статьи.

Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) и французском (fr) языках.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым, а недопустимые синонимы — курсивом.

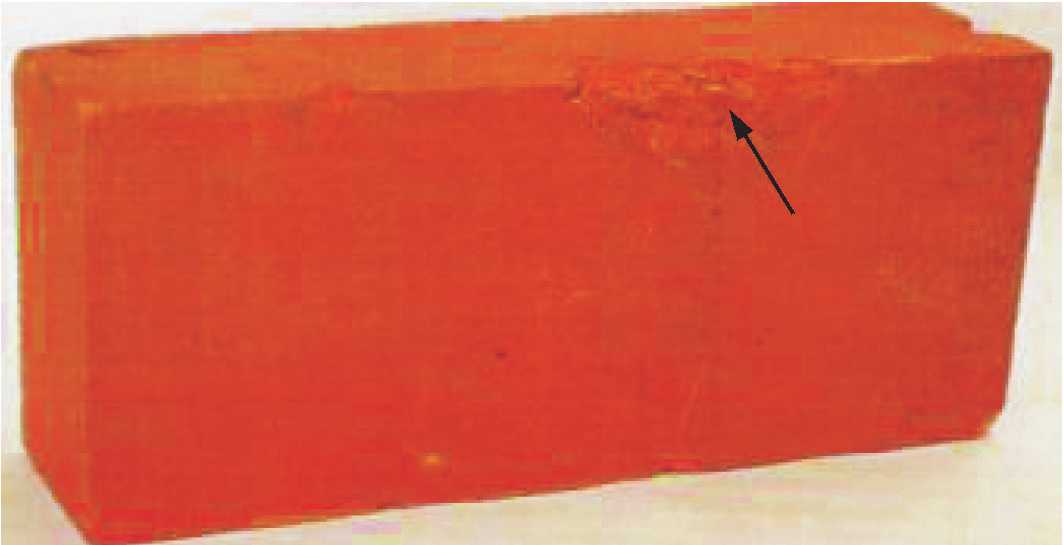

Фотографии внешнего вида ряда дефектов огнеупорных изделий приведены в приложении А.

1. Область применения

Настоящий стандарт устанавливает термины и определения основных дефектов огнеупорных изделий.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы, входящих в сферу работ по стандартизации или использующих результаты этих работ.

2. Термины и определения

В настоящем стандарте применен следующий термин с соответствующим определением:

дефект огнеупорного изделия: Отклонение формы, структуры огнеупорного изделия от установленных в нормативных документах, а также изменение поверхности огнеупорного изделия.

Стандартизованные термины с определениями, а также соответствующие рисунки приведены в таблице 1.

Термины, отмеченные звездочкой «*», относятся как к дефектам поверхности, так и к внутренним дефектам огнеупорного изделия.

В нормативные документы и техническую документацию на отдельные виды изделий допускается включать не предусмотренные настоящим стандартом термины дефектов с их определениями.

Таблица 1

Термин	Определение	Рисунок
1 волнистость поверхности огнеупорного изделия; волнистость	Дефект поверхности огнеупорного изделия в виде наплывов, образовавшихся при литье, вибро- или вакуумформовании, охлаждении расплава
2 впадина на поверхности огнеупорного изделия; впадина (Нрк. Срыв, выбоина, вмятина, вымоина) en indentation	Дефект огнеупорного изделия в виде углубления, образовавшегося в результате внешнего воздействия

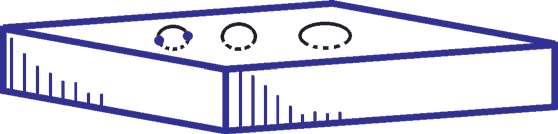

3 вспученность на поверхности огнеупорного изделия; вспученность	Дефект огнеупорного изделия в виде локализованных вздутий с возможным нарушением сплошности поверхности изделия
4 выгорание графита с поверхности огнеупорного изделия; выгорание графита	Дефект поверхности углеродсодержащего огнеупорного изделия в виде участка, образовавшегося в результате выгорания графита и отличающегося по цвету от изделия

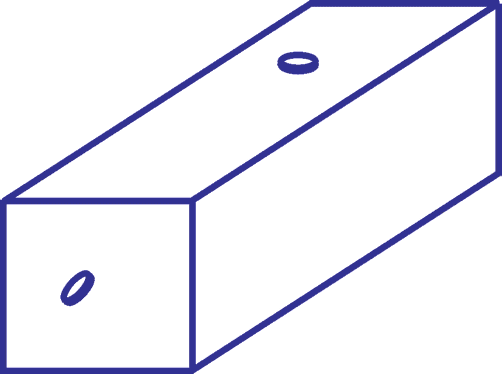

5 выкрошенность зерен огнеупорного изделия; выкрошенность (Нрк. Сыпучесть)	Дефект поверхности огнеупорного изделия в виде углубления, образовавшегося в результате выпадения одного или нескольких зерен материала
6 выплавка огнеупорного изделия; выплавка	Дефект огнеупорного изделия в виде оплавленного участка с углублением, образовавшегося в результате плавления в изделии различных примесей
7 заусеница на поверхности огнеупорного изделия; заусеница (Нрк. Кромка) fr ailette	Дефект огнеупорного изделия в виде сплошного или прерывистого выступа на ребрах (кромке), образовавшегося в процессе формования

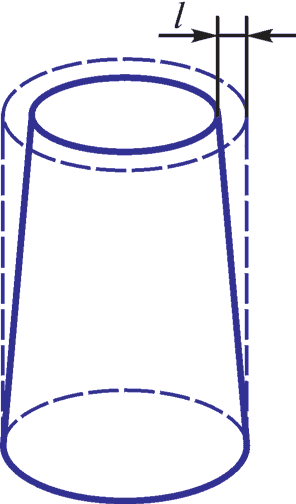

8 конусность огнеупорного изделия; конусность	Дефект огнеупорного изделия цилиндрической формы в виде неравенства верхнего и нижнего диаметров

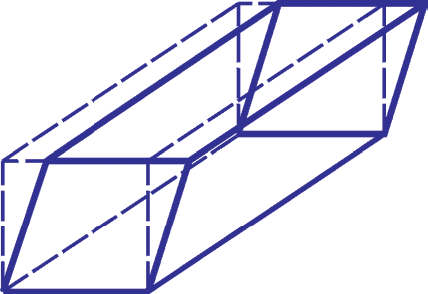

9 косоугольность огнеупорного изделия; косоугольность	Дефект в виде отклонения угла между смежными гранями (поверхностями) огнеупорного изделия от прямого угла

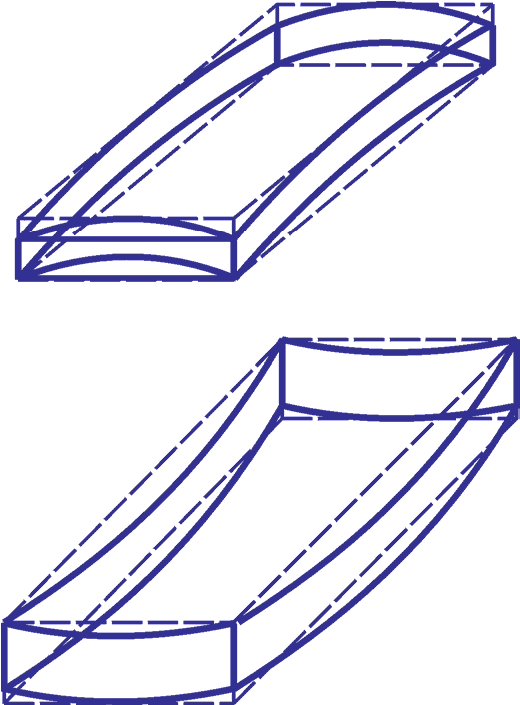

10 кривизна огнеупорного изделия; кривизна (Нрк. Вогнутость, выпуклость)	Дефект огнеупорного изделия в виде отклонения от прилегающей плоскости, при котором удаление точек поверхности изделия от этой плоскости увеличивается или уменьшается от краев к середине
11 мушка на поверхности огнеупорного изделия; мушка	Дефект поверхности огнеупорного изделия в виде множественных пятен диаметром до 1 мм, отличающихся по цвету от основного цвета изделия
12 налип на поверхности огнеупорного изделия; налип	Дефект огнеупорного изделия в виде выступа, образовавшегося в результате прилипания к изделию огнеупорного материала
13 неоднородность огнеупорного изделия*; неоднородность	Дефект огнеупорного изделия в виде неравномерного распределения заполнителя и керамической связки
14 непараллельность огнеупорного изделия; непараллельность	Дефект огнеупорного изделия в виде отклонения от параллельности противоположных плоскостей (поверхностей) изделия. Примечание — Термин относится к дефектам шиберных плит
15 неплоскостность огнеупорного изделия; неплоскостность	Дефект огнеупорного изделия в виде отклонения рабочей поверхности изделия от плоскости поверочного приспособления (инструмента). Примечание — Термин относится к дефектам шиберных плит
16 овальность огнеупорного изделия; овальность (Нрк. Эллипсность)	Дефект огнеупорного изделия, имеющего форму тела вращения, в виде отклонения от круглой формы, при котором взаимно перпендикулярные диаметры поперечного сечения изделия неравны

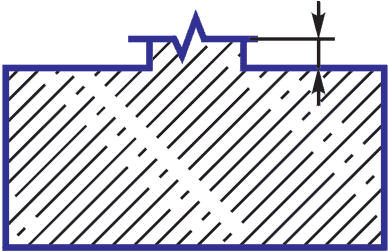

17 остаток прибыли на поверхности огнеупорного изделия; остаток прибыли	Дефект литниковой поверхности плавленого литого огнеупорного изделия в виде выступа (участка, возвышающегося над поверхностью огнеупорного изделия), образовавшегося в результате неполного удаления прибыли

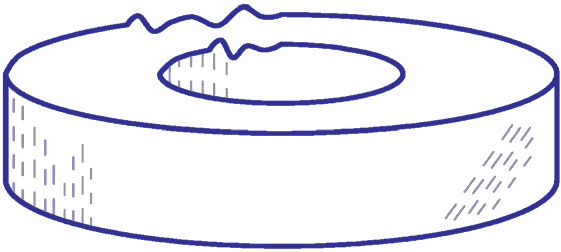

18 отбитость кромки огнеупорного изделия; отбитость кромки	Дефект огнеупорного изделия в форме тела вращения в виде отсутствия части кромки, образовавшийся в результате внешнего воздействия
19 отбитость угла огнеупорного изделия; отбитость угла en corner defect	Дефект огнеупорного изделия в виде частичного отсутствия угла, образовавшийся в результате внешнего воздействия
20 отбитость ребра огнеупорного изделия; отбитость ребра en edge defect	Дефект огнеупорного изделия в виде отсутствия части ребра, образовавшийся в результате внешнего воздействия
21 посечка огнеупорного изделия*; посечка	Дефект огнеупорного изделия в виде нарушения целостности материала шириной до 0,5 мм включительно
22 постороннее включение огнеупорного изделия*; постороннее включение (Нрк. Инородное включение)	Дефект огнеупорного изделия в виде фрагмента, имеющего границу раздела с материалом изделия
23 пустота в огнеупорном изделии; пустота	Внутренний дефект огнеупорного изделия в виде полости неправильной формы
24 пятно на поверхности огнеупорного изделия; пятно	Дефект поверхности огнеупорного изделия в виде участка произвольной формы, диаметром более 1 мм, отличающегося по цвету от основного цвета изделия
25 разнотолщинность огнеупорного изделия; разнотолщинность	Дефект огнеупорного изделия в виде разной толщины между противолежащими поверхностями (для изделия, имеющего форму многогранника). Примечание — Для изделия, имеющего форму тела вращения, — дефект в виде разной толщины противоположных стенок в любом сечении
26 раковина огнеупорного изделия*; раковина Дефект литых и плавленолитых огнеупорных изделий в виде полости неправильной формы
	27 растрескивание огнеупорного изделия; растрескивание	en spalling

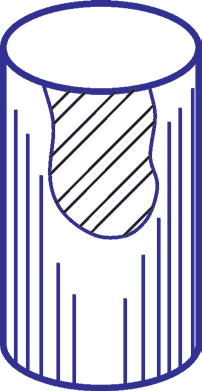

Дефект огнеупорного изделия в виде полного или частичного разрушения огнеупорного изделия, приводящего к физическому отделению кусков изделия	28 сердцевина в огнеупорном изделии; сердцевина	Внутренний дефект огнеупорного изделия в виде участка, отличающегося по цвету от периферических областей изделия, образовавшегося в результате нарушения технологических режимов
	29 сетка трещин и/или посечек огнеупорного изделия*; сетка трещин и/или посечек	en surface crazing, crazing
Дефект огнеупорного изделия в виде трех и более взаимно пересекающихся посечек и/или трещин	30 скошенность огнеупорного изделия; скошенность	Дефект огнеупорного изделия в форме тела вращения или призмы в виде отклонения угла между торцевой поверхностью и горизонтальной осью изделия от прямого угла
	31 слоистость огнеупорного изделия*; слоистость	(Нрк. Расслоение)
Дефект огнеупорного изделия в виде двух и более слоев, различающихся по текстуре и/или цвету	32 трещина огнеупорного изделия*; трещина	en crack

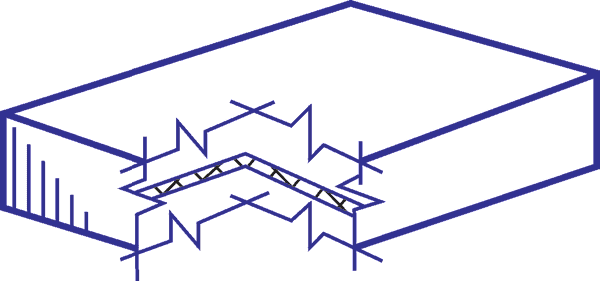

Дефект огнеупорного изделия в виде нарушения целостности материала шириной свыше 0,5 мм	33 участок без глазури на поверхности огнеупорного изделия; участок без глазури	Дефект поверхности глазурованного огнеупорного изделия в виде участка с отсутствием глазури
	34 царапина на поверхности огнеупорного изделия; царапина	Дефект огнеупорного изделия в виде канавки неправильной формы и произвольного направления, образовавшейся в результате воздействия острым предметом
