от 25 июля 1995 г. № 399

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СВИНЦОВО-КИСЛОТНЫЕ ТЯГОВЫЕ БАТАРЕИ

ЧАСТЬ 2. РАЗМЕРЫ АККУМУЛЯТОРОВ И ВЫВОДОВ И МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ

Lead-acid traction batteries. Part 2. Dimensions of cells and terminals and marking of polarity on cells

ГОСТ 28132-95 (МЭК 254-2-85)

Группа Е52

1 января 1996 года

Предисловие

1. Разработан Техническим комитетом по стандартизации ТК 44 «Аккумуляторы» (НИАИ).

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 7-95 от 26 апреля 1995 г.).

За принятие проголосовали:

3. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 25.07.1995 № 399 межгосударственный стандарт ГОСТ 28132-95 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1996 г.

4. Настоящий стандарт содержит полный аутентичный текст международного стандарта МЭК 254-2-85 «Свинцово-кислотные тяговые батареи. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов» с дополнительными требованиями, отражающими потребности экономики страны.

5. Взамен ГОСТ 28132-89.

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Область распространения

Настоящий стандарт распространяется на аккумуляторы для тяговых батарей, выводы батарей и маркировку полярности аккумуляторов.

1.2. Объект стандартизации

Настоящий стандарт унифицирует:

• максимальные габаритные размеры аккумуляторов тяговых батарей (ширину, длину, высоту);
• маркировку полярности аккумуляторов и размеры соответствующих символов;
• основные размеры конических выводов батарей для соединения с наружным кабелем.

&Дополнительные требования, отражающие потребности народного хозяйства, выделены курсивом.&

&2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 959-91. Батареи аккумуляторные свинцовые стартерные напряжением 12 В для автотракторной и мотоциклетной техники. Общие технические условия

ГОСТ 18620-86. Изделия электротехнические. Маркировка

ГОСТ 28312-89. Аппаратура радиоэлектронная профессиональная. Условные графические обозначения.&

3. ОСНОВНЫЕ РАЗМЕРЫ АККУМУЛЯТОРОВ ТЯГОВЫХ БАТАРЕЙ

3.1. Стандартные ряды

Аккумуляторы тяговых батарей в зависимости от их ширины должны относиться к рядам одной из двух серий:

E (узкие) и L (широкие).

3.2. Габаритные размеры

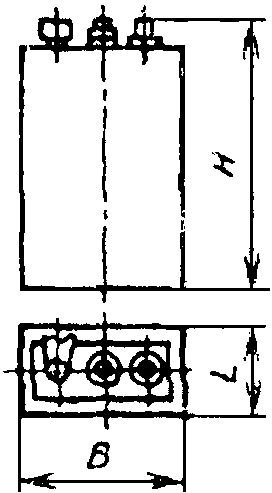

3.2.1 Габаритные размеры аккумуляторов (&рисунок 1&) для тяговых батарей обозначают следующими символами:

B — ширина (размер, параллельный поверхности пластин);

H — высота (включая крышку, вентиляционную пробку и выводы, но без наружного кабеля);

L — длина (размер, перпендикулярный к поверхности пластин).

&Рисунок 1&

3.2.2. Размеры аккумуляторов тяговых батарей должны соответствовать размерам, приведенным в таблице 1.

Таблица 1

Основные размеры аккумуляторов тяговых батарей

В миллиметрах

&Условные обозначения аккумуляторов и батарей устанавливают в технических условиях на аккумуляторы и батареи конкретного типа в соответствии с нормативными документами на химические источники тока.&

4. МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ ТЯГОВЫХ БАТАРЕЙ И РАЗМЕРЫ СООТВЕТСТВУЮЩИХ СИМВОЛОВ

4.1. Условия нанесения маркировки полярности

На аккумуляторе тяговой батареи наносят маркировку полярности только на положительный вывод.

4.2. Знаки маркировки

Маркировка полярности должна иметь вогнутый или выпуклый знак «+» на крышке около положительного вывода.

Если маркировку полярности выполняют на отрицательном выводе, то вогнутый или выпуклый знак «-» наносят на крышку около отрицательного вывода.

4.3. Символы, используемые для маркировки, и их размеры

Символы, используемые для маркировки полярности, должны соответствовать требованиям &ГОСТ 28312&.

Маркировка положительного вывода должна быть выполнена в соответствии с символом 5005 а — положительная полярность.

Возможная маркировка отрицательного вывода должна быть выполнена в соответствии с символом 5006 а — отрицательная полярность.

Фактическое значение размера «а» этих символов должно быть равно или более 5 мм.

Примечание. Размер «а» 5 мм соответствует общей длине каждого плеча символа, равного 6 мм.

&4.4. Требования к маркировке аккумуляторов (батарей) — по ГОСТ 18620.&

5. ОСНОВНЫЕ РАЗМЕРЫ ВЫВОДОВ ТЯГОВЫХ БАТАРЕЙ

5.1. Общие положения

Настоящий стандарт определяет только основные размеры стандартизуемых типов выводов, необходимые для обеспечения их взаимозаменяемости.

5.2. Стандартизуемые типы выводов

Выводы тяговых батарей выбирают из следующих стандартизуемых типов:

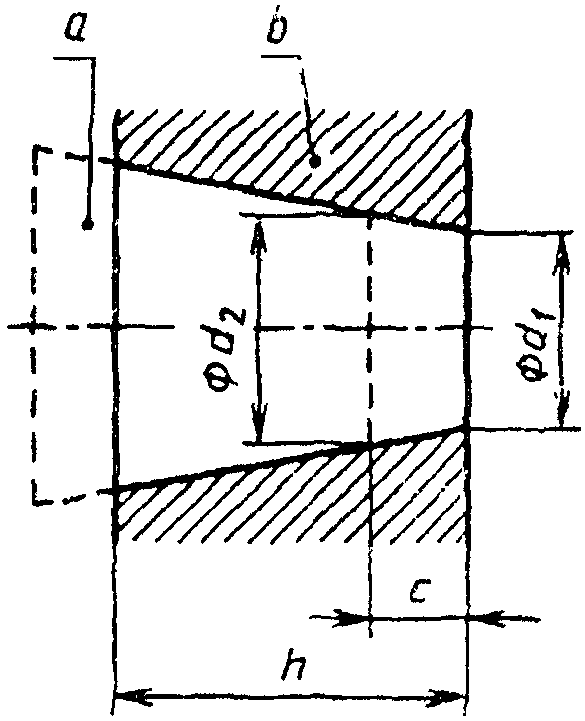

5.3. Основные размеры конических выводов тяговых батарей (наконечников конического кабеля и розетки) должны соответствовать приведенным на рисунке 2 и в таблице 2.

Конусность 1:8

Таблица 2

Размеры выводов

В миллиметрах
