ГОСТ Р МЭК 60254-2-2009. Национальный стандарт Российской Федерации. Батареи аккумуляторные свинцово-кислотные тяговые. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов

(утв. и введен в действие Приказом Ростехрегулирования от 15.12.2009 № 941-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 28132-89"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-r-53260-2019" "ГОСТ 28132-89. Межгосударственный стандарт. Аккумуляторы свинцовые тяговые. Основные параметры и размеры"
  n1["ГОСТ 28132-95"]:::rst
  click n1 "https://bukva.ai/docs/gost-28132-95" "ГОСТ 28132-95. Свинцово-кислотные тяговые батареи. Часть 2. Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов (введен в действие Постановлением Госстандарта РФ "
  n2["ГОСТ Р МЭК 60254-2-2009"]:::doc
  click n2 "https://bukva.ai/docs/gost-r-mek-60254-2-2009" "ГОСТ Р МЭК 60254-2-2009. Национальный стандарт Российской Федерации. Батареи аккумуляторные свинцово-кислотные тяговые. Часть 2. Размеры аккумуляторов и выводов и маркировка... (ут"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 15 декабря 2009 г. № 941-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ АККУМУЛЯТОРНЫЕ СВИНЦОВО-КИСЛОТНЫЕ ТЯГОВЫЕ

ЧАСТЬ 2

РАЗМЕРЫ АККУМУЛЯТОРОВ И ВЫВОДОВ И МАРКИРОВКА ПОЛЯРНОСТИ АККУМУЛЯТОРОВ

Lead-acid traction batteries. Part 2. Dimensions of cells and terminals and marking of polarity on cells

IEC 60254-2:2008 Lead-acid traction batteries — Part 2: Dimensions of cells and terminals and marking of polarity on cells (IDT)

ГОСТ Р МЭК 60254-2-2009

ОКП 34 8110

1 января 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ 1.0-2004 «Стандартизация в Российской Федерации. Основные положения».

Сведения о стандарте

1. Подготовлен Открытым акционерным обществом «Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов» (ОАО «НИИСТА») на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи».

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. № 941-ст.

4. Настоящий стандарт идентичен международному стандарту МЭК 60254-2:2008 «Свинцово-кислотные тяговые батареи. Часть 2: Размеры аккумуляторов и выводов и маркировка полярности аккумуляторов» (IEC 60254-2:2008 «Lead-acid traction batteries — Part 2: Dimensions of cells and terminals and marking of polarity on cells»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.

5. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на свинцово-кислотные тяговые батареи, используемые в качестве источника электрической энергии для приведения в движение.

Объектами настоящего стандарта являются:

• максимальные внешние (предельные) размеры аккумуляторов тяговых батарей, т.е. ширина, высота и длина;
• форма маркировки полярности аккумуляторов тяговых батарей и размеры соответствующих символов;
• основные размеры выводов тяговых батарей, предназначенных для подсоединения выводных кабелей;
• размеры аккумуляторов, распространенных в Азии и Северной Америке.

2. Нормативные ссылки

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

МЭК 60417-2002. Графические символы для использования на оборудовании (IEC 60417:2002. Graphical symbols for use on equipment).

3. Основные размеры аккумуляторов тяговых батарей

3.1 Стандартная серия

Аккумуляторы тяговых батарей подразделяются по размерам на две серии в зависимости от ширины:

• E (узкие);
• L (широкие).

3.2 Габаритные размеры

3.2.1 Габаритные (предельные) размеры аккумуляторов тяговых батарей представлены следующими символами:

b — ширина (размер, параллельный поверхности пластин);

h — высота (включает крышку, вентиляционную пробку и выводы, кроме силового кабеля);

l — длина (размер, перпендикулярный к поверхности пластин).

3.2.2. Основные размеры аккумуляторов тяговых батарей должны соответствовать указанным в таблице 1.

Таблица 1

Основные размеры аккумуляторов тяговых батарей

3.3 Ряд аккумуляторов, распространенных в Азии

Информация о размерах аккумуляторов тяговых батарей данного ряда приведена в таблице 2.

Таблица 2

распространенных в Азии

Размеры в миллиметрах

3.4 Ряд аккумуляторов, распространенных в Северной Америке

Информация о размерах аккумуляторов тяговых батарей данного ряда приведена в таблице 3.

Ширина и длина имеют особенности.

Таблица 3

распространенных в Северной Америке

и размеры соответствующих символов

4.1 Основные положения по маркировке полярности аккумуляторов

Аккумуляторы тяговых батарей должны иметь маркировку полярности, по крайней мере, положительного вывода.

4.2 Форма маркировки

Маркировка должна быть в форме символа «+», углубленного или рельефного, и находиться на крышке рядом с положительным выводом.

Отрицательный вывод также маркируют, нанося символ «-» углубленным или рельефным способом непосредственно на вывод или на крышке рядом с ним.

4.3 Символы маркировки и их размеры

Символы используют для маркировки полярности в соответствии с МЭК 60417.

Маркировка положительного вывода осуществляется символом по МЭК 60417-5005 (2002-10): плюс, положительная полярность.

В случае маркировки отрицательного вывода должен применяться символ по МЭК 60417-5006 (2002-10): минус, отрицательная полярность.

Действительное значение размера a этого символа — не менее 5 мм.

Примечание. Размер a — 5 мм в соответствии с общей длиной каждого плеча символа, равного 6 мм.

5. Основные размеры выводов тяговых батарей

5.1 Общие положения по размерам выводов батарей

Настоящий стандарт устанавливает основные размеры выводов только стандартизованных типов батарей, необходимые для обеспечения взаимозаменяемости. Использование других форм выводов недопустимо.

5.2 Конусные выводы тяговых батарей

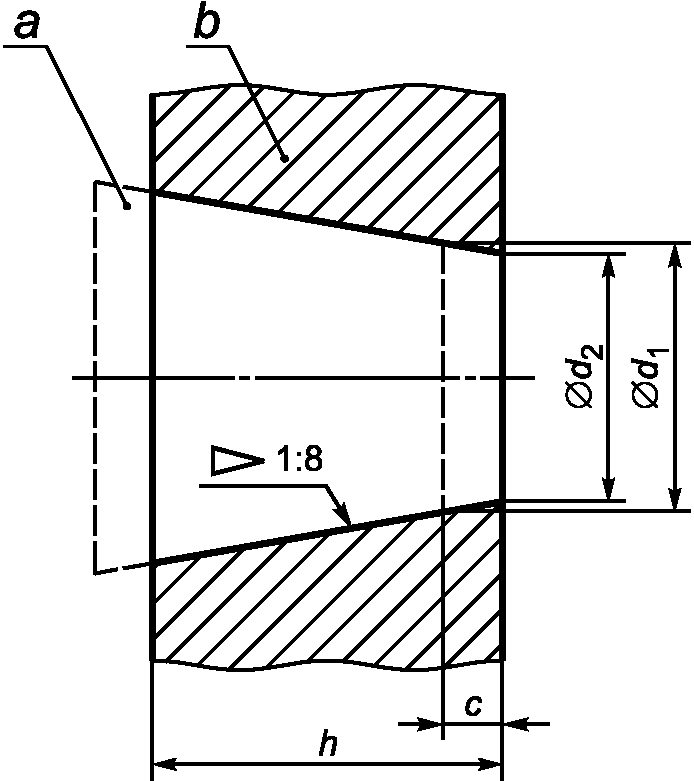

Основные размеры конусных выводов тяговых батарей выбирают из трех типов, приведенных в таблице 4 и на рисунке 1, в зависимости от площади сечения используемого кабеля.

Рисунок 1

Таблица 4

Основные размеры конусных выводов тяговых батарей

5.3 Болтовые выводы тяговых батарей

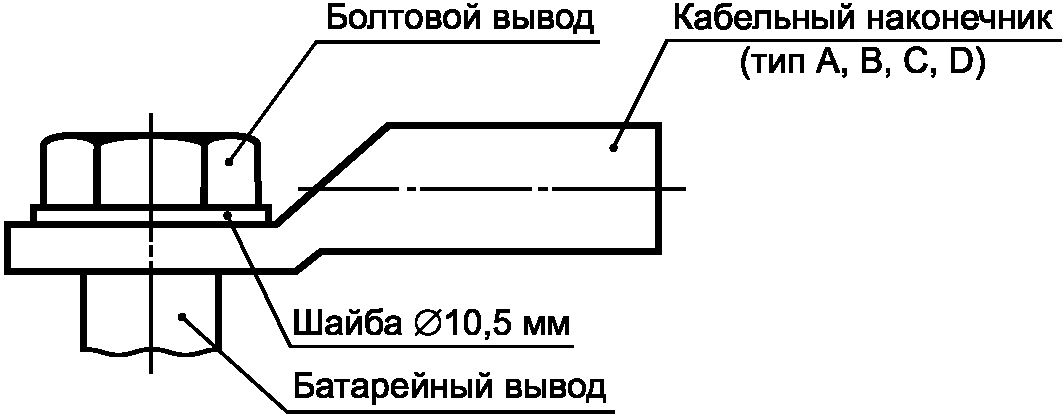

Тип кабельного наконечника для болтового вывода тяговых батарей, указанного на рисунке 2, должен выбираться в зависимости от максимального сечения кабеля, указанного в таблице 5.

Примечание 1. Выводы меньшего размера должны соответствовать размерам выводов по МЭК 60095-2.

Примечание 2. Выводы над крышкой применяются в основном для промышленного применения.

Рисунок 2

Таблица 5

для болтового вывода тяговых батарей

Для более компактного и легкого соединения желательно уменьшение размеров выводов, особенно для развития будущих модификаций аккумуляторных батарей.

МЭК 60095-2:1984 Свинцово-кислотные стартерные батареи. Часть 2. Размеры батарей и размеры и маркировка выводов.
