ГОСТ 27661-88. Изоляторы линейные подвесные тарельчатые. Типы, параметры и размеры
(утв. Постановлением Госстандарта СССР от 29.03.1988 № 881)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации («ИУС», № 5 — 6, 1993). Утрачивает силу с 1 января 1994 года. Введен в действие с 1 января 1989 года.
Постановлением Госстандарта СССР от 29 марта 1988 г. № 881
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗОЛЯТОРЫ ЛИНЕЙНЫЕ ПОДВЕСНЫЕ ТАРЕЛЬЧАТЫЕ
Line suspension disk insulators. Types, parameters and dimensions
с 1 января 1989 года до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством энергетики и электрификации СССР.
Исполнители: С.Т. Фролов, канд. техн. наук; В.Г. Хлыстов; Т.К. Тюрина; Н.П. Милюкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.03.1988 № 881.
3. Срок первой проверки — 1993 г.
Периодичность проверки — 5 лет.
4. Стандарт полностью соответствует международному стандарту МЭК 305 (1978 г.).
6. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, приложения |
|---|---|
| ГОСТ 6490-83 ГОСТ 15150-69 ГОСТ 20419-83 ГОСТ 27396-87 | Вводная часть 1.5 1.3 3.1, Приложение 1 |
Настоящий стандарт распространяется на линейные подвесные тарельчатые стеклянные и фарфоровые изоляторы, изготовляемые для нужд народного хозяйства и для экспорта.
Стандарт устанавливает основные параметры и размеры для вновь разрабатываемых и модернизируемых изоляторов.
Изоляторы должны соответствовать требованиям ГОСТ 6490-83.
1. ТИПЫ ИЗОЛЯТОРОВ
1.1. Тип изолятора определяется классом, материалом изоляционной детали и ее конфигурацией.
1.2. Класс изолятора соответствует значению нормированной разрушающей механической (для стеклянных изоляторов) или электромеханической (для фарфоровых изоляторов) силы в килоньютонах и выбирается из ряда: 40, 60, 70, 80, 100, 120, 160, 190, 210, 240, 300, 400 и 530.
Примечание. В народном хозяйстве не рекомендуется применять изоляторы классов 60, 80, 100, 190 и 240.
1.3. Изоляционная деталь должна изготовляться из электротехнического фарфора по ГОСТ 20419-83 или электроизоляционного стекла, подвергнутого закалке.

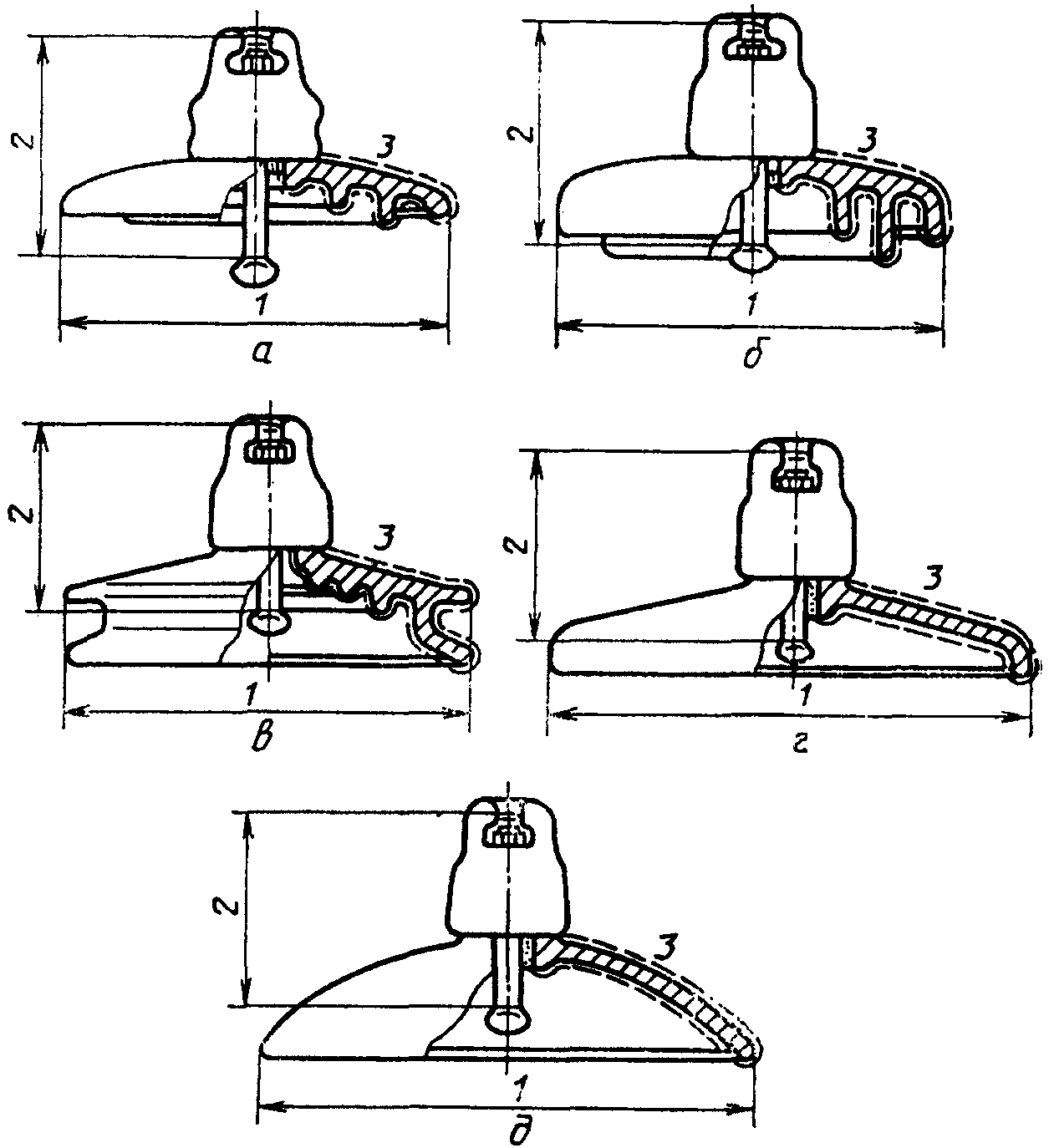

1.4 Конфигурация изоляционной детали указана на чертеже:
б — д - специальное исполнение.
а — со слаборазвитой поверхностью изоляционной детали;
б — с увеличенным вылетом ребра (В); в — двукрылая (Д);
г — коническая (К); д — сферическая (С); 1 — диаметр;
2 — строительная высота; 3 — длина пути утечки
Примечание. В скобках приведено условное обозначение конфигурации изоляционной детали. Изоляторы нормального исполнения буквы в условном обозначении не имеют.
1.5. Условное обозначение изолятора должно содержать тип и шифр изолятора.
первая — П - вид изолятора — подвесной,
вторая — С - Ф — материал изоляционной детали: С — стекло, Ф — фарфор,
третья — В, Д, К, С — условное обозначение конфигурации изоляционной детали в соответствии с п. 1.4;
цифры — 40, 70, ... — класс изолятора;
четвертая, следующая после цифр — А, Б, В, Г, ... — индекс модернизации изолятора;
0 — конструкция, выполненная с одной строительной высотой;
вторая — тип или группу материала:
буквы — климатическое исполнение в соответствии с ГОСТ 15150-69. Допускается обозначение климатического исполнения УХЛ не указывать.
Тип изолятора указывают при маркировке изделия, шифр — в товаросопроводительной документации и при заказе.
Пример условного обозначения изолятора подвесного фарфорового со сферической формой изоляционной детали, класса 70, индекс модернизации А, с большой строительной высотой, из фарфора подгруппы 110.1, климатического исполнения Т:
Классы и обозначения изоляторов приведены в Приложении 2.
2. ОСНОВНЫЕ ПАРАМЕТРЫ
2.1 Основные параметры изоляторов приведены в табл. 1.
| Класс изолятора | Механическая (электромеханическая) разрушающая сила кН, не менее | Механическая разрушающая сила остатка изолятора из стекла, кН, не менее | Пробивное напряжение промышленной частоты в изоляционной среде, кВ, не менее |
|---|---|---|---|
| 40 | 40 | 32 | 100 |
| 60 | 60 | 48 | 130 |
| 70 | 70 | 56 | 130 |
| 80 | 80 | 64 | 130 |
| 100 | 100 | 80 | 130 |
| 120 | 120 | 96 | 130 |
| 160 | 160 | 128 | 130 |
| 190 | 190 | 152 | 130 |
| 210 | 210 | 168 | 130 |
| 240 | 240 | 192 | 130 |
| 300 | 300 | 240 | 130 |
| 400 | 400 | 320 | 130 |
| 530 | 530 | 424 | 130 |
Примечания. 1. Параметры: механическая разрушающая сила — для стеклянных, а электромеханическая — для фарфоровых изоляторов.
2. Механическая разрушающая сила остатка изолятора — после выдержки не менее месяца с момента сборки изолятора.
3. ОСНОВНЫЕ РАЗМЕРЫ
3.1 Основные размеры изолятора приведены в табл. 2.
| Класс изолятора | Максимальный номинальный диаметр изоляционной детали, мм | Номинальная строительная высота, мм | Минимальная номинальная длина пути утечки, мм | Стандартное сферическое соединение по ГОСТ 27396-87 |
|---|---|---|---|---|
| 40 | 175 | 100 | 185 | 11 |
| 40 | 175 | 110 | 185 | 11 |
| 60 | 255 | 127 | 280 | 16 |
| 60 | 255 | 146 | 280 | 16 |
| 70 | 255 | 127 | 280 | 16 |
| 70 | 255 | 146 | 280 | 16 |
| 80 | 255 | 127 | 280 | 16 |
| 80 | 255 | 146 | 280 | 16 |
| 100 | 255 | 127 | 280 | 16 |
| 100 | 255 | 146 | 280 | 16 |
| 120 | 255 | 146 | 280 | 16 |
| 120 | 280 | 170 | 330 | 16 |
| 160 | 280 | 146 | 300 | 20 |
| 160 | 300 | 170 | 330 | 20 |
| 190 | 300 | 170 | 330 | 24 |
| 190 | 320 | 195 | 370 | 24 |
| 210 | 300 | 170 | 330 | 20 |
| 210 | 320 | 195 | 370 | 20 |
| 240 | 300 | 170 | 330 | 20 |
| 300 | 320 | 195 | 370 | 24 |
| 400 | - | 205 | - | 28 |
| 400 | - | 220 | - | 28 |
| 530 | - | 240 | - | 32 |
| 530 | - | 255 | - | 32 |
Примечания. 1. Номинальные значения основных размеров изоляторов конкретного типа должны быть согласованы между изготовителем и потребителем.
2. Для изоляторов классов 400 и 530, применяемых на воздушных линиях ультравысокого напряжения, диаметр изоляционной детали и длину пути утечки устанавливают по согласованию между изготовителем и потребителем.
3.2. Допускаемые отклонения от номинальной строительной высоты изолятора должны быть не более +/- (0,03h + 0,3) мм,
где h — номинальная строительная высота, мм.
Допускаемые отклонения от номинальной длины пути утечки и диаметра должны быть не более:
+/- (0,040a + 1,5) мм при a <= 300 мм;
+/- (0,025a + 6,0) мм при a > 300 мм,
где a — номинальный размер, мм.
3.3. Типы, коды ОКП, параметры и размеры изоляторов, применяемых для нужд народного хозяйства, приведены в Приложении 1.
| Тип изолятора | Код ОКП | Чертеж | Механическая (электромеханическая) разрушающая сила, кН, не менее | Механическая сила остатка изолятора, кН, не менее | Пробивное напряжение промышленной частоты в изоляционной среде, кВ, не менее | Диаметр изоляционной детали, мм | Строительная высота, мм | Длина пути утечки, мм | Сферическое соединение по ГОСТ 27396-87 | Напряжение, кВ, не менее | ||||
| выдерживаемое импульсное | выдерживаемое частотой | по уровню радиопомех | ||||||||||||
| положительной полярности | отрицательной полярности | 50 Гц под дождем | 86 дБ | 60 дБ | ||||||||||
Изоляторы нормального исполнения
| ПС40А ПС70Д | - 34 9381 0001 | а а | 40 70 | 32 56 | 100 130 | +2 175 -1,5 255+/-2 | +3,5 110 127+/-4 146+/-4 | 185+/-9 303+/-13 | 11 16 | 70 100 | 70 100 | 33 40 | 25 25 | - 20 | 1,50+/-0,10 +0,30 3,50 -0,23 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПС70Е | 34 9381 0019 | а | 70 | 56 | 130 | 255+/-2 +7 | 127+/-4 146+/-4 | 303+/-13 | 16 | 100 | 100 | 40 | 25 | 20 | 3,40+/0,20 |
| ПФ70В ПС120Б | 34 9351 0002 34 9381 0003 | а а | 70 120 | - 96 | 130 130 | 270 -3 255+/-2 | 146+/-4 146+/-4 | 340+/-10 320+/-14 | 16 16 | 110 100 | 110 100 | 45 40 | 25 30 | 20 20 | 4,80+/0,30 +0,30 4,20 -0,20 |
| ПС160В | 34 9381 0011 | а | 160 | 128 | 130 | 280+/-2 | 146+/-4 170+/-5 | 370+/-15 | 20 | 110 | 115 | 45 | 35 | 20 | 6,30+/-0,30 |
| ПС210В | 34 9381 0017 | а | 210 | 168 | 130 | 300+/-2 | 170+/-5 | 370+/-15 | 20 | 110 | 110 | 45 | 40 | - | 7,30+/-0,40 |
| ПС300В | 34 9381 0022 | а | 300 | 240 | 130 | 320+/-2 | 195+/-6 | 385+/-15 | 24 | 130 | 130 | 50 | 40 | - | 10,00+/-0,50 |
| ПС400Б | 34 9381 0021 | а | 400 | 320 | 130 | 390+/-2 | +5 205 -4 | 475+/-15 | 28 | 130 | 130 | 55 | 43 | - | 15,0+/-0,50 |
Изоляторы специального исполнения
| ПСД70Е | 34 9381 0018 | в | 70 | 56 | 130 | 270+/-3 | 127+/-4 | 411+/-16 | 16 | 110 | 110 | 45 | 25 | 20 | 4,60+/-0,30 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ПФД70В | - | в | 70 | - | 130 | +7 255 -5 | 146+/-4,5 | 360+/-16 | 16 | 120 | 115 | 45 | 30 | 20 | 5,70+/-0,30 |
| ПСС70А | - | д | 70 | 56 | 130 | 310+/-3 | 127+/-4 170+/-5 | 310+/-14 | 16 | 80 | 80 | 40 | 25 | 20 | 4,00+/-0,20 +0,40 |
| ПФС70А ПСВ120А | - 34 9381 0007 | д б | 70 120 | - 96 | 130 130 | 310+/-3 300+/-2 | 127+/-4 170+/-5 146+/-4 | 318+/-14 +17 430 -5 | 16 16 | 90 110 | 90 110 | 45 48 | 25 30 | 20 20 | 4,50 -0,20 6,75+/-0,27 |
| ПСВ120Б | 34 9381 0020 | б | 120 | 96 | 130 | 290+/-4 | 146+/-4 | 442+/-17 | 16 | 125 | 125 | 50 | 30 | 20 | 5,70+/-0,30 |
| ПСС120А | - | д | 120 | 96 | 130 | 330+/-3 | 127+/-4 | 330+/-14 | 16 | 75 | 75 | 45 | 30 | 20 | 4,80+/-0,30 |
| ПСД160А | - | в | 160 | 128 | 130 | 350+/-3 | 146+/-4 | 440+/-17 | 20 | 120 | 120 | 55 | 35 | - | 7,70+/-0,30 |
| ПСК210А | 34 9381 0013 | г | 210 | 168 | 130 | 410+/-5 | 155+/-5 | 410+/-10 | 20 | 90 | 90 | 55 | 40 | - | 8,60+/-0,35 |
| ПСК300К | 34 9381 0015 | г | 300 | 240 | 130 | +5 450 -3 | 175+/-5 | 457+/-17 | 24 | 85 | 90 | 52 | 37 | - | 13,40+/-0,65 |
Примечание. Типы изоляторов, не имеющих кода ОКП, находятся в стадии разработки.
| Обозначение по ГОСТ | Обозначение по МЭК 305 (1978) |
|---|---|
| ПС40 | U40 BS |
| ПС40 | U40 BL |
| ПС60 | U60 BS |
| ПС60 | U60 BL |
| ПС70 | U70 BS |
| ПС70 | U70 BL |
| ПС80 | U80 BS |
| ПС80 | U80 BL |
| ПС100 | U100 BS |
| ПС100 | U100 BL |
| ПС120 | U120 BS |
| ПС120 | U120 BL |
| ПС160 | U160 BS |
| ПС160 | U160 BL |
| ПС190 | U190 BS |
| ПС190 | U190 BL |
| ПС210 | U210 BS |
| ПС210 | U210 BL |
| ПС240 | - |
| ПС300 | U300 B |
| ПС400 | U400 BS |
| ПС400 | U400 BL |
| ПС530 | U530 BS |
| ПС530 | U530 BL |
