ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

Reinforced concrete panels for floors in residential buildings. Types and basic parameters

ГОСТ 26434-85

Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР;

Исполнители: Л.С. Экслер (руководитель темы); И.В. Гаврилова; А.А. Тучнин, канд. техн. наук; Д.К. Баулин; В.С. Зырянов, канд. техн. наук; М.Ф. Евсеева; В.И. Деньщиков.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР;

Зам. председателя С.Г. Змеул.

1. Настоящий стандарт распространяется на сборные железобетонные плиты, изготовляемые из конструкционных тяжелого и легкого бетонов и предназначенные для несущей части перекрытий жилых зданий.

Стандарт устанавливает типы, основные размеры и параметры плит, которые следует предусматривать в разрабатываемых новых и пересматриваемых действующих стандартах (технических условиях) и типовой проектной документации на плиты конкретных типов.

2. Плиты подразделяют на следующие типы:

1П — сплошные однослойные плиты толщиной 120 мм;

2П — то же, толщиной 160 мм;

1ПК — многопустотные плиты толщиной 220 мм, с круглыми пустотами диаметром 159 мм;

2ПК — то же, с круглыми пустотами диаметром 140 мм;

ПБ — многопустотные плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Примечание. Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

2.1. Плиты всех типов могут быть предусмотрены для опирания по двум или трем сторонам или по контуру.

2.2. В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

3. Координационные длина и ширина плит должны соответствовать указанным в табл. 1.

Плиты типа 1П

Плиты типа 2П

Плиты типов 1ПК и ПБ

Плиты типа 2ПК

Примечания. 1. Для плит типа ПБ в обозначении типоразмера, приведенном в таблице, следует заменить 1ПК на ПБ.

2. Масса плит приведена для плит из тяжелого бетона средней плотности 2500 кг/м3.

3. Направление расчетного пролета плит типа 1ПК устанавливают параллельным длине или ширине плит.

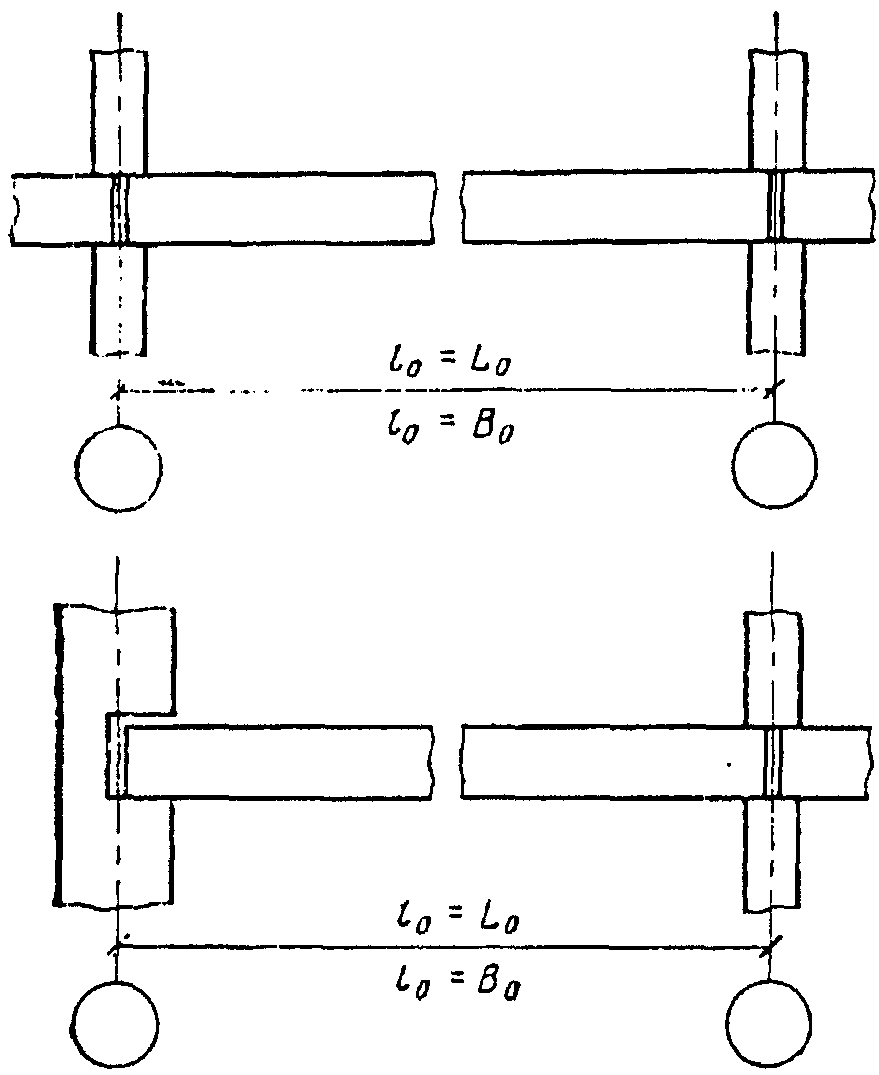

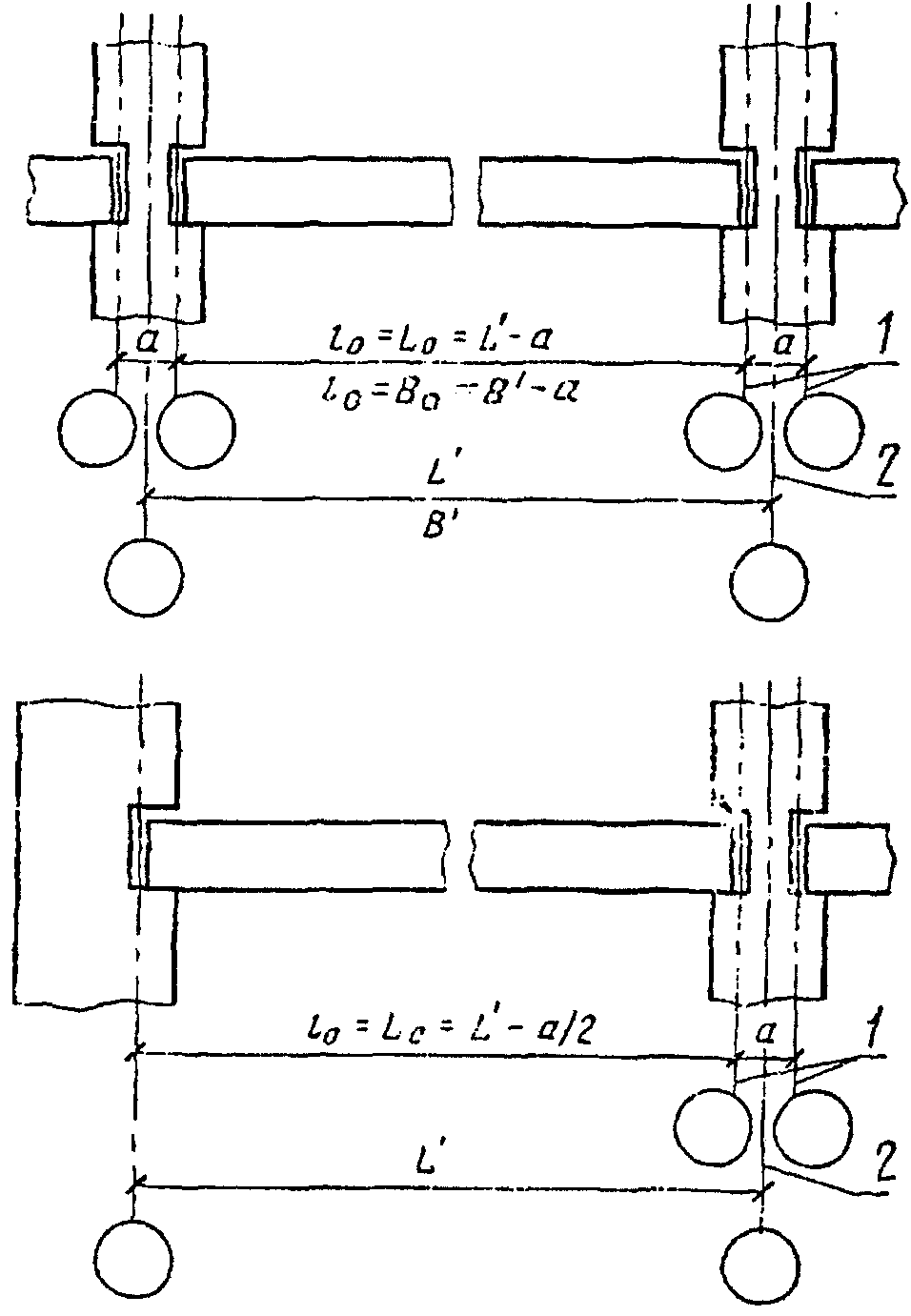

3.1. Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания (черт. 1). В случаях, когда согласно СТ СЭВ 1001-78 во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или его половины (черт. 2).

4. Конструктивную длину и ширину плит следует принимать равными соответствующему координационному размеру (табл. 1), уменьшенному на размер зазора между смежными плитами a_{1} , указанный в табл. 2.

Примечание. При определении конструктивной длины плиты перекрытия следует учитывать один из дополнительных размеров, указанных в таблице.

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса), конструктивную длину плит следует принимать равной соответствующему координационному размеру (табл. 1), уменьшенному на размер разделяющего элемента a_{2} , указанный в табл. 2.

В случае необходимости перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плит, опираемых на всю толщину стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами), конструктивную длину следует принимать равной соответствующему координационному размеру (табл. 1), увеличенному на размер a_{3} , указанный в табл. 2.

5. Плиты в зависимости от их расположения в перекрытиях применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0 и 8,0 кПа (соответственно 300, 450, 600 и 800 кгс/м2).

6. Плиты должны обеспечивать предел огнестойкости, предусмотренный СНиП II-2-80 в зависимости от требуемой степени огнестойкости здания.

7. Индексы изоляции воздушного шума плит и индексы приведенного уровня ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия согласно СНиП II-12-77, приведены в табл. 3. Конструкции пола, применяемые в перекрытиях, в зависимости от типа плиты, приведены в рекомендуемом Приложении.

Примечание. Для плит типа ПБ параметры звукоизоляции устанавливают в зависимости от формы и размеров пустот.

8. Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779-82. Категория нижней потолочной бетонной поверхности плит устанавливается А2 по ГОСТ 13015.0-83.

9. Плиты следует обозначать марками в соответствии с требованиями ГОСТ 23009-78.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и ее конструктивные длину и ширину в дециметрах (значения которых округляют до целого числа).

Во второй группе указывают:

значение расчетной нагрузки в кПа;

класс напрягаемой арматуры для предварительно напряженных плит;

вид бетона для плит, изготовляемых из легкого бетона (обозначаемый прописной буквой Л).

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит и их стойкость к сейсмическим и другим воздействиям, а также обозначения конструктивных особенностей плит (наличие, размеры и расположение проемов, вид и расположение арматурных выпусков и закладных изделий и др.). Особые условия применения плит обозначают прописными буквами, а конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м2), изготовляемой из тяжелого бетона с напрягаемой арматурой класса Ат-V:
