Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. № 2077-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЖИЛЫХ ЗДАНИЙ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

Reinforced concrete panels for floors in residential buildings. Types and basic parameters

ГОСТ 26434-2015

МКС 91.080.40

Дата введения 1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 12 ноября 2015 г. № 82-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2015 г. № 2077-ст межгосударственный стандарт ГОСТ 26434-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВЗАМЕН 26434-85

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1. Область применения

Настоящий стандарт устанавливает типы, основные размеры и параметры плит перекрытий, общие технические требования к ним.

Настоящий стандарт распространяется на сборные железобетонные плиты перекрытий, изготовляемые из конструкционного тяжелого и легкого бетонов (далее — плиты) и предназначенные для несущей части перекрытий жилых зданий.

Требования настоящего стандарта следует учитывать при разработке нормативных документов и рабочей документации на плиты конкретных типов.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21779-82 Система обеспечения точности геометрических параметров в строительстве. Технологические допуски

ГОСТ 23009-78 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 плита: Крупноразмерный плоский элемент строительной конструкции, выполняющий несущие, ограждающие или совмещенные — несущие и ограждающие, теплотехнические, звукоизоляционные функции.

3.2 перекрытие: Горизонтальная внутренняя несущая конструкция в здании, разделяющая этажи.

3.3 координационный (номинальный) размер плиты: Проектный размер плиты между разбивочными (координационными) осями здания в горизонтальном направлении.

3.4 конструктивный размер плиты: Проектный размер плиты, отличающийся от конструктивного (номинального) размера на нормированный зазор, учитывающий допуски на монтаж и изготовление.

4. Типы, основные параметры и размеры

4.1 Плиты подразделяют на следующие типы:

• сплошные однослойные:
• 1П — плиты толщиной 120 мм,
• 2П — плиты толщиной 160 мм;
• многопустотные:
• 1ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 159 мм,
• 2ПК — плиты толщиной 220 мм с круглыми пустотами диаметром 140 мм,
• ПБ — плиты толщиной 220 мм безопалубочного формования.

Плиты типов 2П и 2ПК изготовляют только из тяжелого бетона.

Форма и размеры пустот в плитах типа ПБ устанавливают стандартами или техническими условиями на плиты этого типа.

4.2 Плиты типов 1П, 2П и, при условии стендового формования, 1ПК, 2ПК могут быть предусмотрены для опирания по двум или трем сторонам или по контуру. Плиты типа ПБ предусмотрены для опирания по двум сторонам.

4.3 В жилых зданиях с встроенными или пристроенными помещениями общественного назначения для перекрытий этих помещений допускается применять плиты типов и размеров, установленных для перекрытий общественных зданий.

4.4 Координационные длина и ширина плит должны соответствовать указанным в таблице 1.

Таблица 1

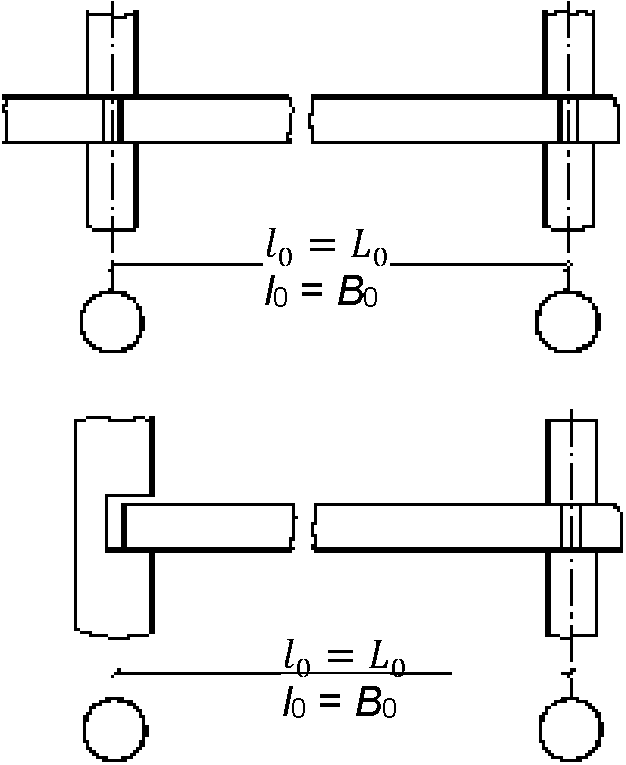

4.5 Плиты в перекрытии здания следует располагать таким образом, чтобы их координационная длина равнялась соответствующему поперечному или продольному шагу несущих конструкций здания, указанному на рисунке 1.

l₀ - координационная длина плиты; L₀ и B₀ - расстояние между поперечными и продольными координационными осями здания соответственно

Рисунок 1

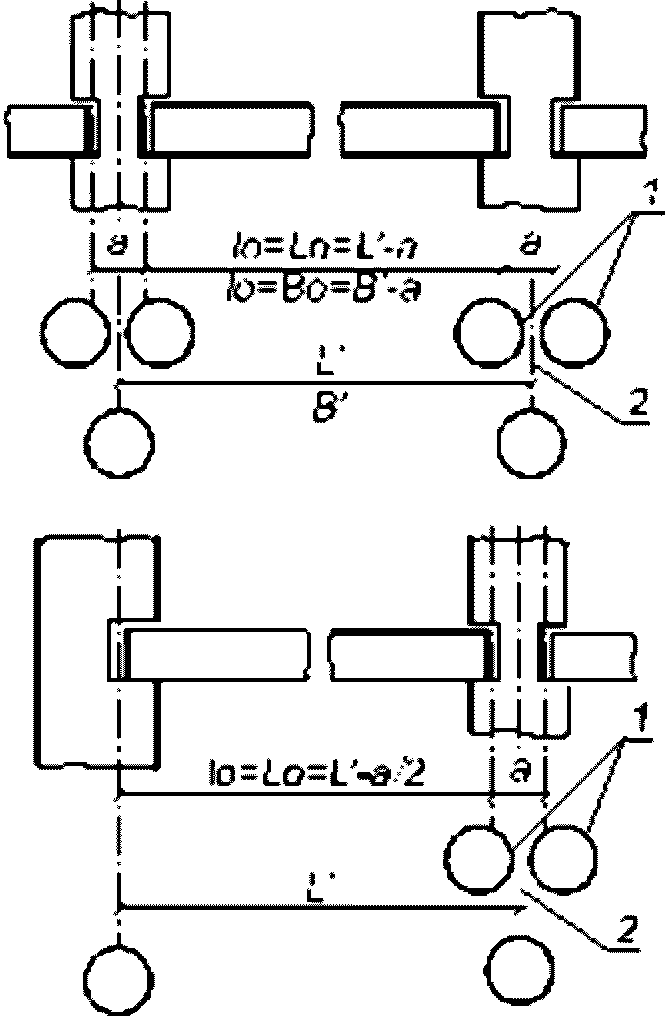

В случаях, когда во внутренних несущих стенах толщиной 300 мм и более применяют парные координационные оси (заменяемые в проектной документации одной разбивочной осью), координационная длина плиты должна равняться расстоянию между разбивочными осями здания за вычетом координационного размера вставки или половины координационного размера вставки, указанному на рисунке 2.

1 — координационные оси здания; 2 — разбивочная ось здания; a — расстояние между парными координационными осями; l₀ - координационная длина плиты; L₀ и B₀ - расстояние между поперечными и продольными координационными осями здания соответственно; L' и B' — расстояние между поперечными и продольными разбивочными осями здания соответственно

Рисунок 2

4.6 Конструктивные длину и ширину плит следует принимать равными соответствующим координационным размерам, указанным на рисунках 1, 2 и в таблице 1, уменьшенным на размер зазора между смежными плитами — a1, указанный в таблице 2.

Таблица 2

При наличии в местах сопряжения плит разделяющих элементов, геометрические оси которых совмещены с координационными осями (например, монолитные антисейсмические пояса, вентиляционные каналы и др.), конструктивную длину плит следует принимать равной соответствующему координационному размеру, указанному на рисунках 1, 2 и в таблице 1, уменьшенному на размер зазора разделяющего элемента — a2, указанный в таблице 2.

4.7 Форма и размеры плит типа ПБ должны соответствовать установленным рабочими чертежами плит, разработанными в соответствии с параметрами формовочного оборудования предприятия — изготовителя этих плит.

4.8 Дополнительные размеры, учитываемые при определении конструктивных размеров плиты, приведены в таблице 2.

4.9 В случае перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания (например, для плиты, опираемой на всю толщину стены лестничной клетки в крупнопанельных зданиях с поперечными несущими стенами и т.д.), конструктивную длину следует принимать равной соответствующей координационной длине, указанной в таблице 1 и увеличенной на размер — a3, указанный в таблице 2.

5. Технические требования

5.1 Плиты в зависимости от их расположения в перекрытии здания применяют под расчетные равномерно распределенные нагрузки (без учета собственного веса плит), равные 3,0; 4,5; 6,0; 8,0 кПа (соответственно 300, 450, 600, 800 кгс/м2).

5.2 На рабочих чертежах плит, применяемых в конкретном здании, указывают расположение закладных деталей, выпусков арматуры, местных вырезов, отверстий и других конструктивных деталей.

5.3 Показатели расхода бетона и стали плиты должны соответствовать указанным на рабочих чертежах с учетом возможных уточнений, вносимых проектной организацией в установленном порядке.

5.4 Плиты должны обеспечивать предел огнестойкости согласно требованиям действующих нормативных документов и технической документации <1> в зависимости от требуемой огнестойкости здания.

<1> На территории Российской Федерации действует СП 112.13330.2012 «СНиП 21.01-97 Пожарная безопасность зданий и сооружений».

Предел огнестойкости плит указывают на рабочих чертежах.

5.5 Точность линейных размеров плит следует принимать по пятому или шестому классу точности по ГОСТ 21779 с учетом положений ГОСТ 26433.0.

Требования к качеству бетонных поверхностей и внешнему виду плит устанавливаются по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

Категория нижней потолочной бетонной поверхности плит — А2, А3 по ГОСТ 13015.

5.6 Индексы изоляции воздушного шума плит и приведенный уровень ударного шума под плитой, учитываемые при определении показателей звукоизоляции перекрытия с учетом действующих нормативных документов и технической документации <2>, приведены в таблице 3.

<2> На территории Российской Федерации действует СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума».

Таблица 3

5.7 Конструкции пола, применяемые в перекрытиях в зависимости от типа плиты перекрытия, приведены в таблице А.1 приложения А.

5.8 Плиты следует обозначать марками в соответствии с ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит обозначение типа плиты и габаритных размеров — конструктивные длину и ширину.

Конструктивные длину и ширину плиты указывают в дециметрах (округляя до целого числа), а толщину — в сантиметрах.

Во второй группе указывают:

• значение расчетной нагрузки в килопаскалях,
• класс напрягаемой арматуры — для предварительно напряженных плит.

Для плит, изготовляемых из легкого бетона, дополнительно указывают вид бетона, обозначаемый прописной буквой «Л».

В третью группу, при необходимости, включают дополнительные характеристики, отражающие особые условия применения плит, их стойкость к сейсмическим и другим воздействиям, обозначения конструктивных особенностей плит, таких как вид и расположение арматурных выпусков, закладных изделий и др. Особые условия применения плит обозначают прописными буквами, конструктивные особенности плит — строчными буквами или арабскими цифрами.

Пример условного обозначения (марки) плиты типа 1ПК длиной 5980 мм, шириной 1490 мм, под расчетную нагрузку 4,5 кПа (450 кгс/м2), изготовляемой из тяжелого бетона с напрягаемой арматурой класса А800 (Ат-V):

1ПК 60.15-4,5А800

То же, для плиты изготовляемой из легкого бетона:

1ПК 60.15-4,5А800Л

То же, для плиты, опираемой по трем сторонам:

1ПК 60.15-4,5А8003

То же, для плиты, опираемой по четырем сторонам:

1ПК 60.15-4,5А8004

Примечание - Допускается изготовлять плиты других размеров и обозначать их марками в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

Приложение А (рекомендуемое)

ПРИМЕНЯЕМЫЕ КОНСТРУКЦИИ ПОЛА

Таблица А.1

Приложение Б (справочное)

ТЕРМИНЫ, ПРИМЕНЕННЫЕ В ПРИЛОЖЕНИИ А

Б.1 В приложении А применены следующие термины с соответствующими определениями:

Б.1.1 однослойный пол: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного непосредственно на плиты перекрытия.

Б.1.2 однослойный пол по выравнивающей стяжке: Пол, состоящий из покрытия — линолеума на тепло- и звукоизоляционной основе, уложенного на выравнивающую стяжку, выложенную непосредственно на плиты перекрытия.

Б.1.3 плавающий пол: Пол, состоящий из покрытия, жесткого основания в виде монолитной или сборной стяжки и сплошного звукоизоляционного слоя из упруго-мягких или сыпучих материалов, уложенных на плиты перекрытия.

Б.1.4 пустотный пол: Пол, состоящий из твердого покрытия по лагам и звукоизоляционных прокладок, уложенных на плиты перекрытия.

Б.1.5 беспустотный слоистый пол: Пол, состоящий из твердого покрытия и тонкой звукоизоляционной прослойки, уложенных непосредственно на плиты перекрытия или на выравнивающую стяжку.
