ГОСТ 26337-84. Соединения трубопроводов резьбовые. Штуцера проходные под пайку. Конструкция
(введен в действие Постановлением Госстандарта СССР от 26.11.1984 № 3986)
(ред. от 13.05.1998)
Постановлением Госстандарта СССР
от 26 ноября 1984 г. № 3986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
Threaded piping joints. Straight soldering unions.
Постановлением Государственного комитета СССР по стандартам от 26 ноября 1984 г. № 3986 срок действия установлен с 1 января 1986 г. до 1 января 1991 г.
1. Настоящий стандарт распространяется на проходные штуцера под пайку для резьбовых соединений трубопроводов с углом конуса 24°.
Обязательные требования к качеству продукции, обеспечивающие ее взаимозаменяемость, безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 4 и 5.
(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746, Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763-91.
(абзац введен Изменением № 2, введенным в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)

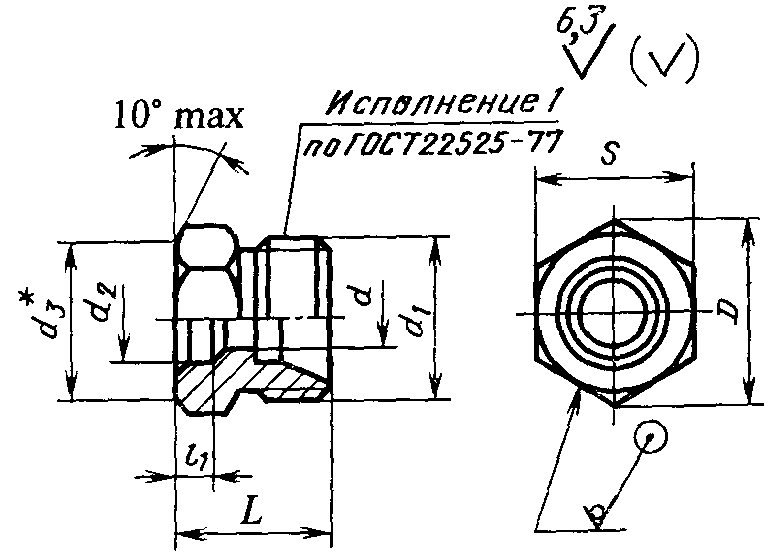

2. Конструкция и основные размеры штуцеров должны соответствовать указанным на чертеже и в таблице.
(в ред. Изменения № 1, утв. Постановлением
Госстандарта СССР от 21.11.1988 № 3746, Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
<*> d_{3} = (0,9...0,95) \cdot S .
| Группа | Номинальный размер (условный проход) DN (D ) y | Наружный диаметр трубы D н | d | d 1 | d 2 (пред. откл. А11) | D | l 1 | L | Размер под ключ S | Масса 1000 шт. кг, |
| Пред. откл. +/- 0,3 | ||||||||||
| 1 | 3 | 5 | 3,5 | М10 x 1 | 5,1 | 13,8 | 4 | 13 | 12 | 6,2 |
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
| 2 | 4 | 6 | 4,0 | M12 х 1,5 | 6,1 | 13,8 | 4 | 14 | 12 | 9,8 |
| 6 | 8 | 6,0 | М14 х 1,5 | 8,1 | 16,2 | 4 | 15 | 14 | 13,6 | |
| 8 | 10 | 8,0 | M16 х 1,5 | 10,1 | 19,6 | 5 | 16 | 17 | 16,5 | |
| 10 | 12 | 10,0 | M18 x 1,5 | 12,1 | 21,9 | 5 | 16 | 19 | 17,0 | |
| (в ред. И 21.11.198 | 12 зменения 8 № 3746) | (16) № 1, утв. | 12,0 Постан | M24 х 1,5 овлением Гос | 16,1 стандарт | 27,7 а СССР | 5 от | 17 | 24 | 32,0 |
| 12 | 15 | 12,0 | М22 х 1,5 | 15,1 | 27,7 | 5 | 17 | 24 | 26,8 |
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
| 15 | 18 | 15,0 | М26 х 1,5 (М27 х 2) | 18,1 | 31,2 | 6 | 18 | 27 | 41,5 |
|---|
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
| (в ред. И 21.11.198 | 20 | 22 | 19,0 | М30 х 2 | 22,1 | 36,9 | 7 | 20 | 32 | 54,4 |
| 25 | 28 | 21,0 | M36 х 2 | 28,1 | 47,3 | 7 | 21 | 41 | 88,6 | |
| 32 зменения 8 № 3746) | (34) № 1, утв. | 30,0 Постан | M45 х 2 овлением Гос | 34,2 стандарт | 53,1 а СССР | 8 от | 24 | 46 | 132,6 | |
| 32 | 35 | 30,0 | М45 x 2 | 35,2 | 53,1 | 8 | 24 | 46 | 123,6 |
(в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
| 40 | 42 | 36,0 | M52 х 2 | 42,2 | 63,5 | 9 | 26 | 55 | 184,4 |
|---|
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746, Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
Примечания. 1. Значения, приведенные в скобках, непредпочтительны.
(примечание введено Изменением № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)
(примечание 2 введено Изменением № 2, введенным в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
Пример условного обозначения штуцера группы 2 для соединения с D_{\text{н}} = 8 мм:
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)
3. Рекомендуемые значения номинальных (условных) давлений для каждой группы штуцеров под пайку в зависимости от вида соединений — по ГОСТ 15763-91, Приложение 3; примеры сборки — по ГОСТ 22525-77, Приложение 2.
(п. 3 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
4. Конструктивный элемент паяного шва — по ГОСТ 19249-73.
5. Технические требования, приемка, методы испытаний, упаковка, транспортирование, хранение и рекомендации по монтажу различных видов соединений — по ГОСТ 15763-91.
(п. 5 в ред. Изменения № 2, введенного в действие Постановлением Госстандарта РФ от 13.05.1998 № 203)
