ГОСТ 19249-73*. Государственный стандарт Союза ССР. Соединения паяные. Основные типы и параметры

Государственный комитет СССР по стандартам · № ГОСТ 19249-73*Действующий акт

(введен Постановлением Госстандарта СССР от 04.12.1973 № 2641)

(ред. от 01.02.1981)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 4 декабря 1973 г. № 2641

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ПАЯНЫЕ

ОСНОВНЫЕ ТИПЫ И ПАРАМЕТРЫ

Brazing and soldering joints.
Main types and parameters

ГОСТ 19249-73*

Группа В05

Постановлением Государственного комитета стандартов Совета Министров СССР от 4 декабря 1973 г. № 2641 срок введения установлен

с 1 января 1975 года

Проверен в 1979 г. Срок действия продлен

до 1 января 1985 года

Переиздание май 1982 г. с Изменением № 1, утвержденным в феврале 1981 г. (ИУС 5-1981 г.).

1. Настоящий стандарт устанавливает основные типы паяных соединений, конструктивные элементы паяных швов, их обозначения и параметры.

2. Основные типы паяных соединений и их условные обозначения приведены в табл. 1.

Таблица 1

Тип паяного соединенияХарактерное сечение паяного соединенияУсловное обозначение соединения
Нахлесточныйрис. 1ПН-1
рис. 2ПН-2
рис. 3ПН-3
Телескопическийрис. 4ПН-4

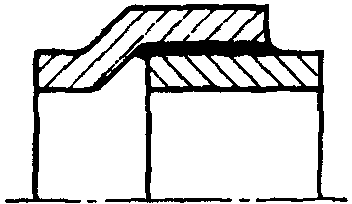

рис. 5ПН-5

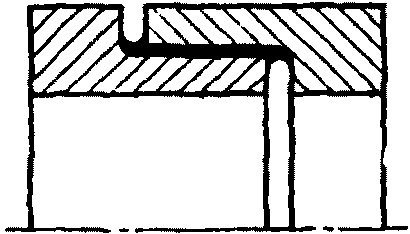

рис. 6ПН-6
Стыковойрис. 7ПВ-1

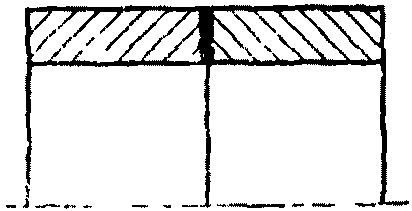

рис. 8ПВ-2
Косостыковойрис. 9ПВ-3

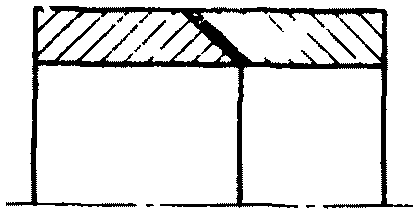

рис. 10ПВ-4
Тавровыйрис. 11ПТ-1
рис. 12ПТ-2

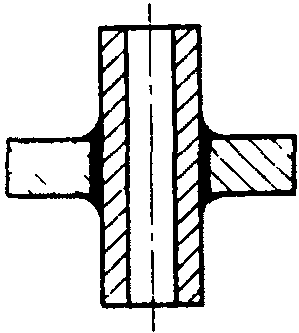

рис. 13ПТ-3
рис. 14ПТ-4
Угловойрис. 15ПУ-1
рис. 16ПУ-2
рис. 17ПУ-3

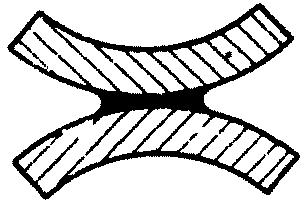

Соприкасающийсярис. 18ПС-1
рис. 19ПС-2

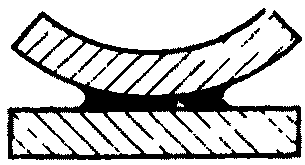

рис. 20ПС-3

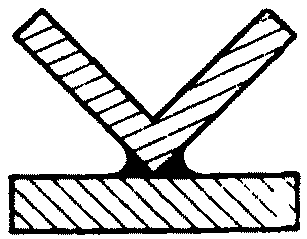

рис. 21ПС-4

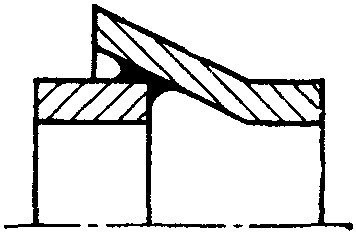

рис. 22ПС-5

(Измененная редакция, Изм. № 1).

3. Параметры конструктивных элементов паяных швов и их условные обозначения приведены в табл. 2.

Таблица 2

Тип соединенияКонструктивные элементы паяных швовНаименование конструктивных элементовБуквенное обозначение конструктивных элементов

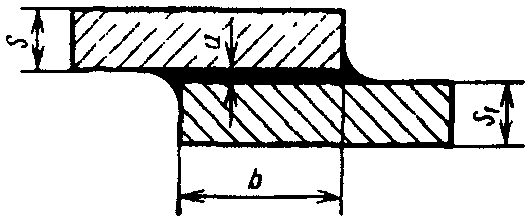

Нахлесточный телескопическийрис. 23Толщина основного материалаS
Толщина шваa
Ширина шваb

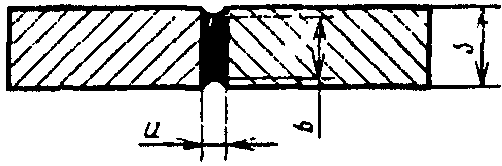

Стыковойрис. 24Толщина основного материалаS
Толщина шваa
Ширина шваb

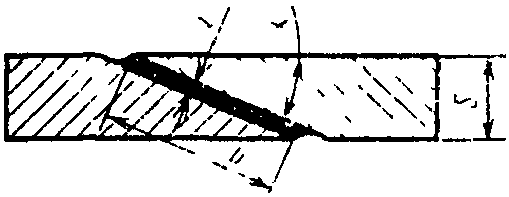

Косостыковойрис. 25Толщина основного материалаS
Толщина шваa
Ширина шваb
Угол скоса\alpha

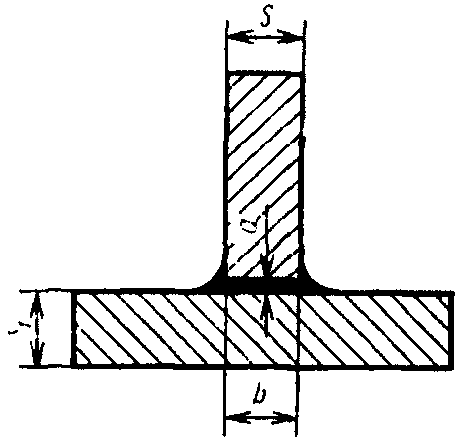

Тавровыйрис. 26Толщина основного материалаS
Толщина шваa
Ширина шваb

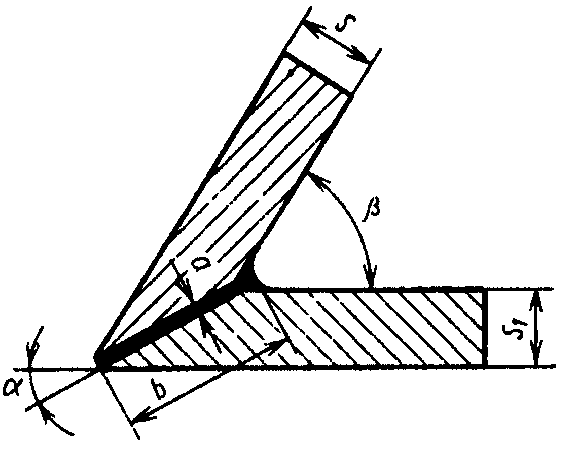

Угловойрис. 27Толщина основного материалаS
Толщина шваa
Ширина шваb
Угол соединения деталей\beta
Угол скоса\alpha

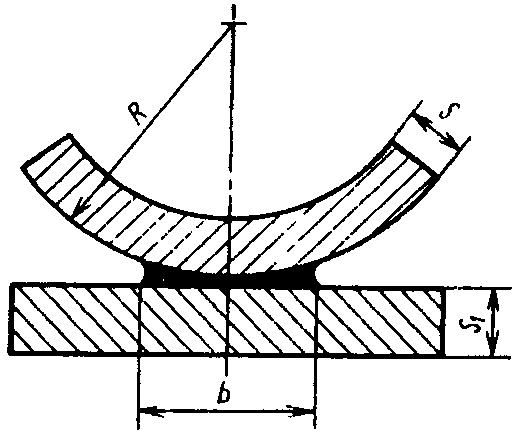

Соприкасающийсярис. 28Толщина основного материалаS
Радиус кривизны паяемой деталиR
Ширина шваb

Примечания. 1 — 5. (Исключены, Изм. № 1).

6. Толщина шва а определяется величиной сборочного зазора и физико-химическими свойствами паяемого материала и припоя. Величины сборочных зазоров для наиболее распространенных сочетаний «паяемый материал — припой» приведены в справочном Приложении 1.

7. Величина нахлестки определяется механическими свойствами паяемого материала, паяного шва и требованиями, предъявляемыми к конструкции.

8. Толщина паяемого материала S устанавливается при проектировании паяной конструкции.

(Измененная редакция, Изм. № 1).

4. Условные изображения и обозначения паяных швов на чертеже — по ГОСТ 2.313-68.

Условное обозначение типа паяного соединения проставляют над полкой линии-выноски.

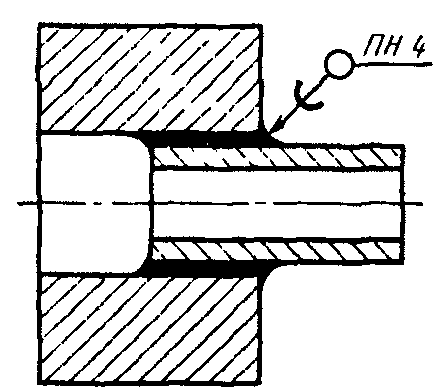

рис. 29

5. Рациональная форма галтели — вогнутый мениск.

6. Форма и конструктивные элементы швов паяных соединений, которые являются комбинацией основных типов, должны быть вычерчены с указанием размеров. Допускается не вычерчивать форму и конструктивные элементы швов комбинированных паяных соединений на электромонтажных чертежах.

7. Комбинированные паяные соединения, широко применяемые в отраслях промышленности, приведены в справочном Приложении 2.

8. (Исключен, Изм. № 1).

9. Условные обозначения швов паяных соединений, применяемые при переписке и в документации, должны состоять из:

а) буквенно-цифрового обозначения типа паяного соединения по табл. 1;

б) размеров сечения и длины шва.

Пример условного обозначения паяного шва типа нахлесточный ПН-1, толщиной 0,05 мм, шириной 10 мм и длиной шва 150 мм:

ПН-1 0,05 х 10 х 150 ГОСТ 19249-73

Примечание. Буквенно-цифровые обозначения швов комбинированных паяных соединений состоят из буквенно-цифровых обозначений основных типов, например:

ПН-2 0,01 х 12 х 100 ПВ-1 0,02 х 5 х 100 ГОСТ 19249-73

(Измененная редакция, Изм. № 1).

Приложение 1

Справочное

ВЕЛИЧИНЫ СБОРОЧНЫХ ЗАЗОРОВ ДЛЯ НАИБОЛЕЕ
РАСПРОСТРАНЕННЫХ СОЧЕТАНИЙ «ПАЯЕМЫЙ МАТЕРИАЛ — ПРИПОЙ»

Наименование припояНаименование паяемого материала
МедьМедные сплавыСталь углеродистая и низколегированнаяСталь нержавеющаяАлюминий и алюминиевые сплавы
Оловянно-свинцовый0,07 — 0,200,07 — 0,200,05 — 0,500,20 — 0,750,05 — 0,15
Медный-0,04 — 0,200,001 — 0,050,01 — 0,10-
Медно-цинковый0,04 — 0,200,04 — 0,200,05 — 0,250,02 — 0,12-
Медно-фосфористый0,04 — 0,200,04 — 0,20---
Серебряно-медно-фосфористый0,02 — 0,150,02 — 0,15---
Серебряный0,04 — 0,250,04 — 0,250,02 — 0,150,05 — 0,10-
Алюминиевый----0,12 — 0,25
Цинковый----0,10 — 0,25

Приложение 2

Справочное

ПРИМЕРЫ КОМБИНИРОВАННЫХ ПАЯНЫХ СОЕДИНЕНИЙ
И ИХ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

Характерное сечение паяного соединения Условное обозначение соединения

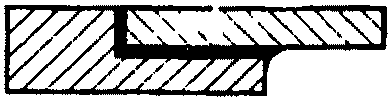

рис. 30 ПН-2; ПВ-1

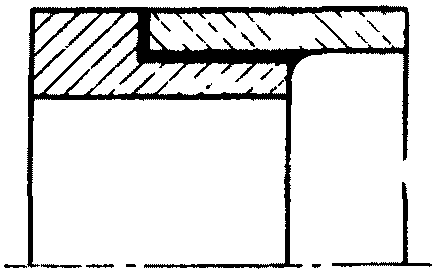

рис. 31 ПН-5; ПВ-2

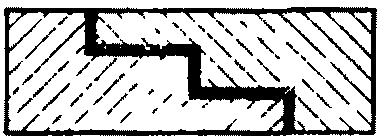

рис. 32 2ПН-3; 3ПВ-1

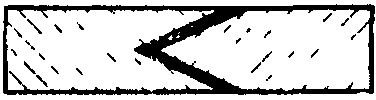

рис. 33 2ПВ-3

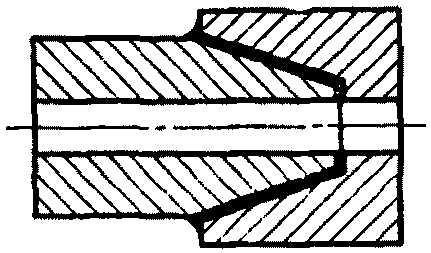

рис. 34 ПВ-2; ПВ-4

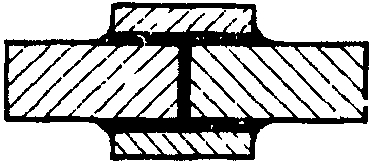

рис. 35 ПВ-1; 2ПН-1

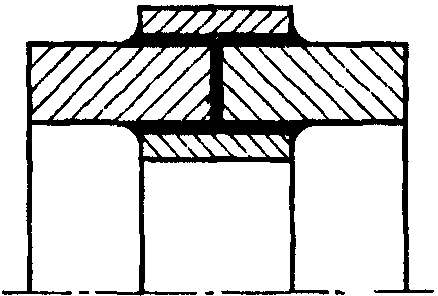

рис. 36 ПВ-2; 2ПН-4

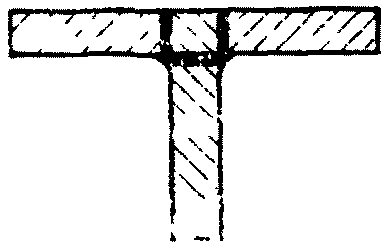

рис. 37 ПТ-1; 2ПВ-1

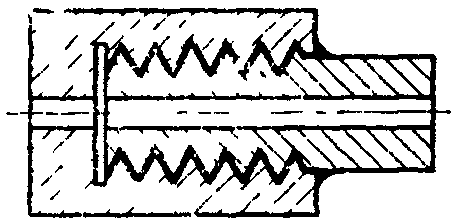

рис. 38 nПВ-4, где n — число витков

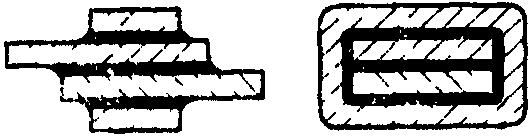

рис. 39 ПН-1; 4ПН-2

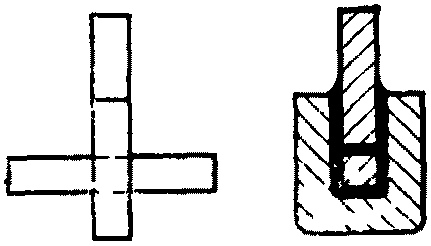

рис. 40 ПТ-2; ПВ-1

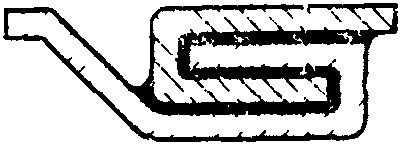

рис. 41 3ПН-2; 2ПВ-1

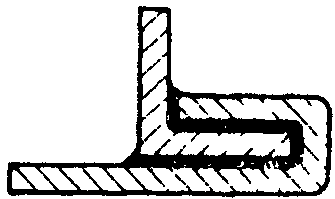

рис. 42 2ПН-2; 2ПВ-1

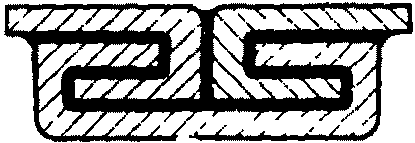

рис. 43 6ПН-2; 4ПВ-1; ПС-1

(Измененная редакция, Изм. № 1).
