ГОСТ 26337-84 (СТ СЭВ 4323-83). Соединения трубопроводов резьбовые. Штуцера проходные под пайку. Конструкция

(введен в действие Постановлением Госстандарта СССР от 26.11.1984 № 3986)

(ред. от 21.11.1988)

от 26 ноября 1984 г. № 3986

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

ШТУЦЕРА ПРОХОДНЫЕ ПОД ПАЙКУ

КОНСТРУКЦИЯ

Threaded piping joints. Straight soldering unions. Construction

(СТ СЭВ 4323-83)

Постановлением Государственного комитета СССР по стандартам от 26 ноября 1984 г. № 3986 срок действия установлен с 1 января 1986 г. до 1 января 1991 г.

1. Настоящий стандарт распространяется на проходные штуцера под пайку для резьбовых соединений трубопроводов с углом конуса 24°.

Стандарт полностью соответствует СТ СЭВ 4323-83.

(п. 1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)

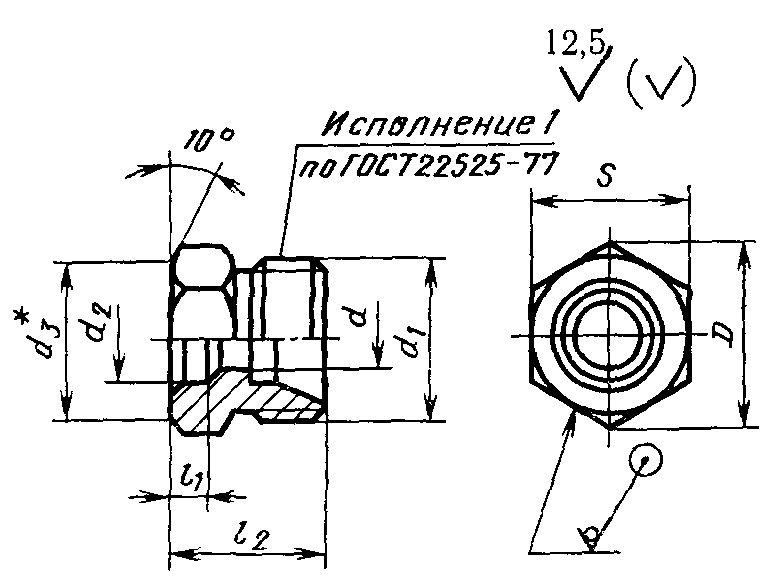

2. Конструкция и основные размеры штуцеров должны соответствовать указанным на чертеже и в таблице.

---

<*> d_{3} = (0,9...0,95) \cdot S .

Размеры в мм

Группа по ГОСТ 22525-77	Условный проход D у	Наружный диаметр трубы D н	d	d 1	d 2 (пред. откл. А11)	D	l 1	l 2	Размер под ключ S	Масса 1000 шт. кг, не более
							Пред. откл. +/- 0,3
1	3	5	3,5	М10 x 1	5,1	11,5	4	13	10	6,2
2	4	6	4,0	M12 х 1,5	6,1	13,8	4	14	12	9,8
	6	8	6,0	М14 х 1,5	8,1	16,2	4	15	14	13,6
	8	10	8,0	M16 х 1,5	10,1	19,6	5	16	17	16,5
	10	12	10,0	M18 x 1,5	12,1	21,9	5	16	19	17,0
(в ред. И 21.11.198	12 зменения 8 № 3746)	(16) № 1, утв.	12,0 Постан	M24 х 1,5 овлением Гос	16,1 стандарт	27,7 а СССР	5 от	17	24	32,0
	12	15	11	М12 x 1,5	15,1	25,4	5	17	22	26,8
	15	18	15,0	M27 х 2	18,1	31,2	6	18	27	41,5
	20	22	19,0	М30 х 2	22,1	36,9	7	20	32	54,4
	25	28	21,0	M36 х 2	28,1	47,3	7	21	41	88,6
(в ред. И 21.11.198	32 зменения 8 № 3746)	(34) № 1, утв.	30,0 Постан	M45 х 2 овлением Гос	34,2 стандарт	53,1 а СССР	8 от	24	46	132,6
	32	35	29	М45 x 2	35,2	53,1	8	24	46	123,6
	40	42	36,0	M52 х 2	42,2	63,5	9	26	55	184,4

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)

Примечание. Значения, приведенные в скобках, непредпочтительны.

(примечание введено Изменением № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)

Пример условного обозначения штуцера группы 2 для соединения с D_{\text{н}} = 8 мм:

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.11.1988 № 3746)

3. Допуски формы и расположения поверхностей — по ГОСТ 26338-84.

4. Конструктивный элемент паяного шва — по ГОСТ 19249-73.

5. Технические условия — по ГОСТ 15763-75.

---
