ГОСТ 26214-84. Изделия из древесины и древесных материалов. Погрешности, допускаемые при измерении линейных размеров

Государственный комитет СССР по стандартам · № ГОСТ 26214-84Действующий акт

(утв. Постановлением Госстандарта СССР от 19.06.1984 № 1972)

Утвержден и введен в действие
Постановлением Госстандарта СССР

от 19 июня 1984 г. № 1972

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИЗДЕЛИЯ ИЗ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

ПОГРЕШНОСТИ, ДОПУСКАЕМЫЕ ПРИ ИЗМЕРЕНИИ ЛИНЕЙНЫХ РАЗМЕРОВ

Products of wood and wooden materials. Permissible errors in measuring linear dimensions

ГОСТ 26214-84

Группа К20

ОКСТУ 5302

Разработан Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР; Министерством высшего и среднего специального образования РСФСР.

Исполнители: В.А. Куликов, д-р техн. наук; Ф.С. Стовлюк, канд. техн. наук; В.А. Бардонов, канд. техн. наук; В.С. Серебряков; С.Г. Заверюха.

Внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.

Зам. министра В.М. Венцлавский.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 19 июня 1984 г. № 1972.

Постановлением Государственного комитета СССР по стандартам от 19 июня 1984 г. № 1972 срок действия установлен с 01.01.1986 до 01.01.1991.

1. Настоящий стандарт распространяется на детали и сборочные единицы из древесины и древесных материалов и устанавливает допускаемые погрешности измерения линейных размеров до 10000 мм при приемочном контроле и правила определения приемочных границ с учетом допускаемых погрешностей измерения.

2. Допускаемые погрешности измерения \sigma в зависимости от допусков IT по ГОСТ 6449.1-82 приведены в таблице.

Допускаемые погрешности измерений линейных размеров

мм

Интервалы размеровКвалитеты
10111213
ITсигмаITсигмаITсигмаITсигма
До 3----0,100,030,140,04
Св. 3 до 6----0,120,040,180,05
« 6 » 10----0,150,040,220,06
« 10 » 18----0,180,050,270,08
« 18 » 30----0,210,060,330,09
« 30 » 50 « 50 » 80- -- -- 0,19- 0,050,25 0,300,06 0,080,39 0,460,10 0,13
« 80 » 120--0,220,060,350,090,540,16
« 120 » 180--0,250,060,400,100,630,18
« 180 » 250--0,290,080,460,130,720,21
« 250 » 315--0,320,090,520,160,810,23
« 315 » 400--0,360,100,570,160,890,23
« 400 » 500--0,400,100,630,180,970,25
« 500 » 630--0,440,140,700,231,100,25
« 630 » 800--0,500,150,800,261,250,30
« 800 » 1000--0,560,180,900,301,400,35
« 1000 » 1250 « 1250 » 1600- 0,50- 0,150,66 0,780,20 0,251,05 1,250,35 0,401,65 1,950,45 0,50
« 1600 » 20000,600,200,920,301,500,502,300,60
« 2000 » 25000,700,251,100,351,750,602,800,75
« 2500 » 31500,860,301,350,452,100,703,300,85
« 3150 » 40001,050,351,650,552,600,854,101,00
« 4000 » 50001,300,402,000,653,201,005,001,30
« 5000 » 63001,550,502,500,804,001,306,201,60
« 6300 » 80001,950,653,101,004,901,607,601,95
« 8000 » 100002,400,803,801,256,001,909,402,50

Продолжение

Интервалы размеровКвалитеты
1415161718
ITсигмаITсигмаITсигмаITсигмаITсигма
До 30,250,070,400,100,800,151,000,201,400,30
Св. 3 до 60,300,080,460,100,750,201,200,301,800,40
« 6 » 100,360,100,580,150,900,251,500,402,200,50
« 10 » 180,430,120,700,201,100,301,800,502,700,80
« 18 » 300,520,160,840,201,300,352,100,603,300,90
« 30 » 500,620,181,000,251,600,402,500,703,901,10
« 50 » 800,740,201,000,301,900,503,000,804,601,20
« 80 » 1200,870,201,400,352,200,503,500,905,401,40
« 120 » 1801,000,251,600,402,500,604,001,006,301,50
« 180 » 2501,150,301,850,402,900,804,601,307,201,90
« 250 » 3151,300,352,100,503,200,905,201,408,102,20
« 315 » 4001,400,352,300,603,601,005,701,508,902,40
« 400 » 5001,550,402,500,604,001,006,301,809,702,70
« 500 » 6301,750,402,800,704,401,107,001,80--
« 630 » 8002,000,503,200,805,001,308,002,00--
« 800 » 10002,300,603,600,905,601,409,002,30--
« 1000 » 12502,600,704,201,006,601,7010,502,70--
« 1250 » 16003,100,805,001,307,802,1012,503,20--
« 1600 » 20003,701,006,001,609,202,5015,003,90--
« 2000 » 25004,401,107,001,8011,002,9017,504,50--
« 2500 » 31505,401,408,502,2013,503,5021,005,50--
« 3150 » 40006,601,7010,502,7016,504,3026,006,80--
« 4000 » 50008,002,1013,003,4025,005,2032,008,30--
« 5000 » 63009,802,6015,504,0025,006,5040,0010,40--
« 6300 » 800012,003,1019,505,0031,008,0049,0012,70--
« 8000 » 1000015,003,9024,006,2038,0010,0060,0015,60--

3. Устанавливаемые погрешности измерения являются допускаемыми, включающими в себя все составляющие, зависящие от измерительных средств, измерительного усилия, базирования и т.д.

4. Допускаемая погрешность измерения включает случайные и неучтенные систематические погрешности измерения.

5. При допусках, не соответствующих значениям, указанным в таблице, допускаемую погрешность измерения выбирают по ближайшему меньшему значению допуска для соответствующего размера.

6. Допускаемые погрешности измерений должны учитываться при назначении допусков размеров изделий, выборе измерительных средств и установлении приемочных границ — значений размеров, по которым производится приемочный контроль изделий.

7. Приемочные границы должны совпадать с предельными размерами контролируемого изделия.

Допускается смещение приемочных границ относительно предельных размеров контролируемого изделия введением производственного допуска (уменьшением допуска). При этом величина смещения не должна превышать половины устанавливаемой настоящим стандартом погрешности измерения у каждой приемочной границы, а производственный допуск может быть меньше допуска, указанного на чертеже изделия, на величину, не превышающую значения допускаемой погрешности измерения.

Способы установления приемочных границ указаны в справочном Приложении.

8. Допускаемая погрешность измерения \sigma представляет собой допускаемое отклонение размеров деталей, располагаемое симметрично от приемочных границ ( \pm \sigma ).

9. При разногласиях в оценке качества принятых деталей погрешность измерения не должна превышать 30% погрешности, установленной настоящим стандартом. Среди принятых допускается до 3% деталей от перепроверяемой партии с отклонениями, выходящими за приемочные границы на величину не более половины допускаемой погрешности измерения при приемке.

Приложение

Справочное

ПРИЕМОЧНЫЕ ГРАНИЦЫ С УЧЕТОМ

ДОПУСКАЕМЫХ ПОГРЕШНОСТЕЙ ИЗМЕРЕНИЯ

Стандарт предусматривает два возможных способа установления приемочных границ с учетом влияния погрешностей измерения, т.е. тех размеров, которыми оценивают годность изделий при приемочном контроле.

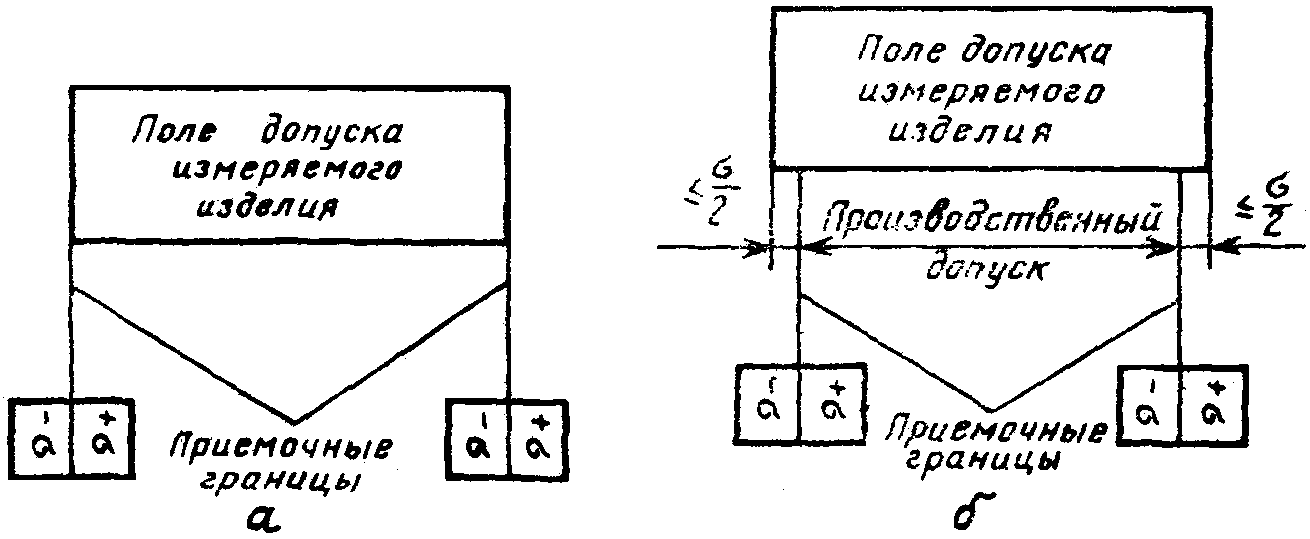

1-й способ. Приемочные границы устанавливаются равными предельным отклонениям размера изделия (см. чертеж, а) по ГОСТ 6449.1-82.

рис. 1

Это означает, что влияние погрешности измерения учтено выбором квалитета на допуски и посадки по ГОСТ 6449.1-82 при конструировании изделия.

2-й способ. Приемочные границы устанавливают смещенными относительно предельных размеров внутрь поля допуска изделия (устанавливается производственный допуск — см. чертеж, б).

Производственный допуск (уменьшение допуска) устанавливается в наиболее ответственных соединениях. Необходимость введения производственного допуска для того или иного размера должна быть оговорена в технических требованиях.
