Утвержден и введен в действие
Постановлением Госстроя СССР

от 8 декабря 1983 г. № 317

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ ТРУБ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete sections of nonpressure rectangular cross-section pipes for hydraulic structures. Structure and dimensions

ГОСТ 26067.1-83

Группа Ж33

ОКП 58 6221

Срок введения

с 1 января 1985 года

1. Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.

2. Звенья должны удовлетворять всем требованиям ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.

3. Технические показатели звеньев приведены в таблице.

Марка звена	Класс бетона по прочности на сжатие	Марка бетона по водонепроницаемости	Расход материалов
			Бетон, м3	Сталь, кг
ЗТП15.20-1 ЗТП15.20-2 ЗТП20.20-1 ЗТП20.20-2 ЗТП20.20-3 ЗТП25.20-1 ЗТП25.20-2	В22,5	W6	1,93 1,93 1,66 1,66 2,36 2,29 2,29	111,3 126,5 103,3 135,1 174,4 148,3 194,1

4. Армирование звеньев должно соответствовать указанному на листах 1 - 3 сборочного черт. 1000 СБ ГОСТ 26067.1-83.

5. Спецификация арматурных изделий на одно звено приведена на листах 1 - 3 черт. 1000; выборка стали — на листе 1 черт. 0000 ВС ГОСТ 26067.1-83.

6. Форма и размеры арматурных изделий должны соответствовать указанным на черт. 1100 СБ, 1110 СБ, 1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ 26067.1-83.

7. Спецификация арматурных изделий сеток приведена на черт. 1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов — на черт. 1140 ГОСТ 26067.1-83.

8. Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 10922-75 и СН 393-78.

9. Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом Приложении.

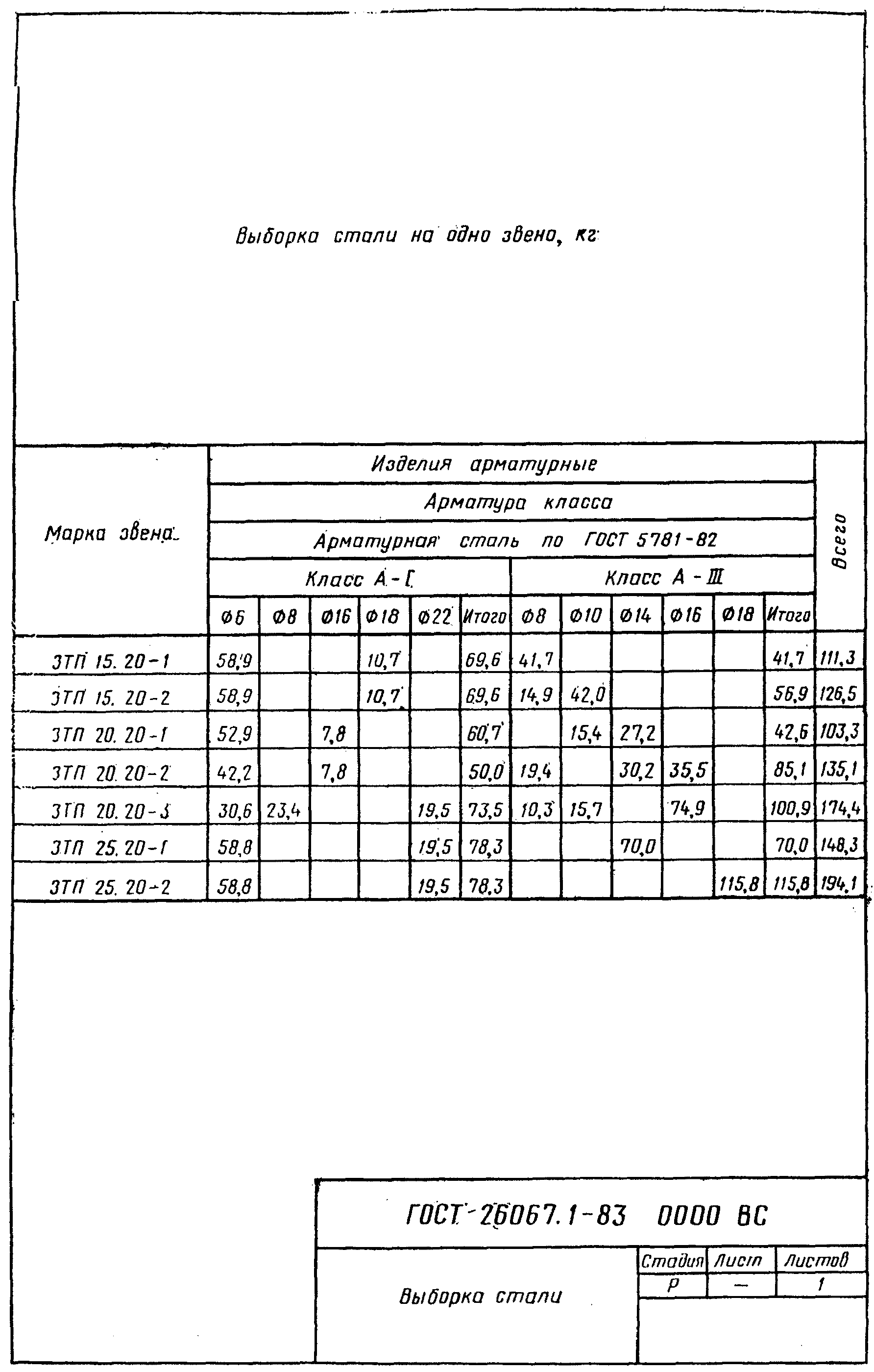

рис. 1

Черт. 0000 ВС

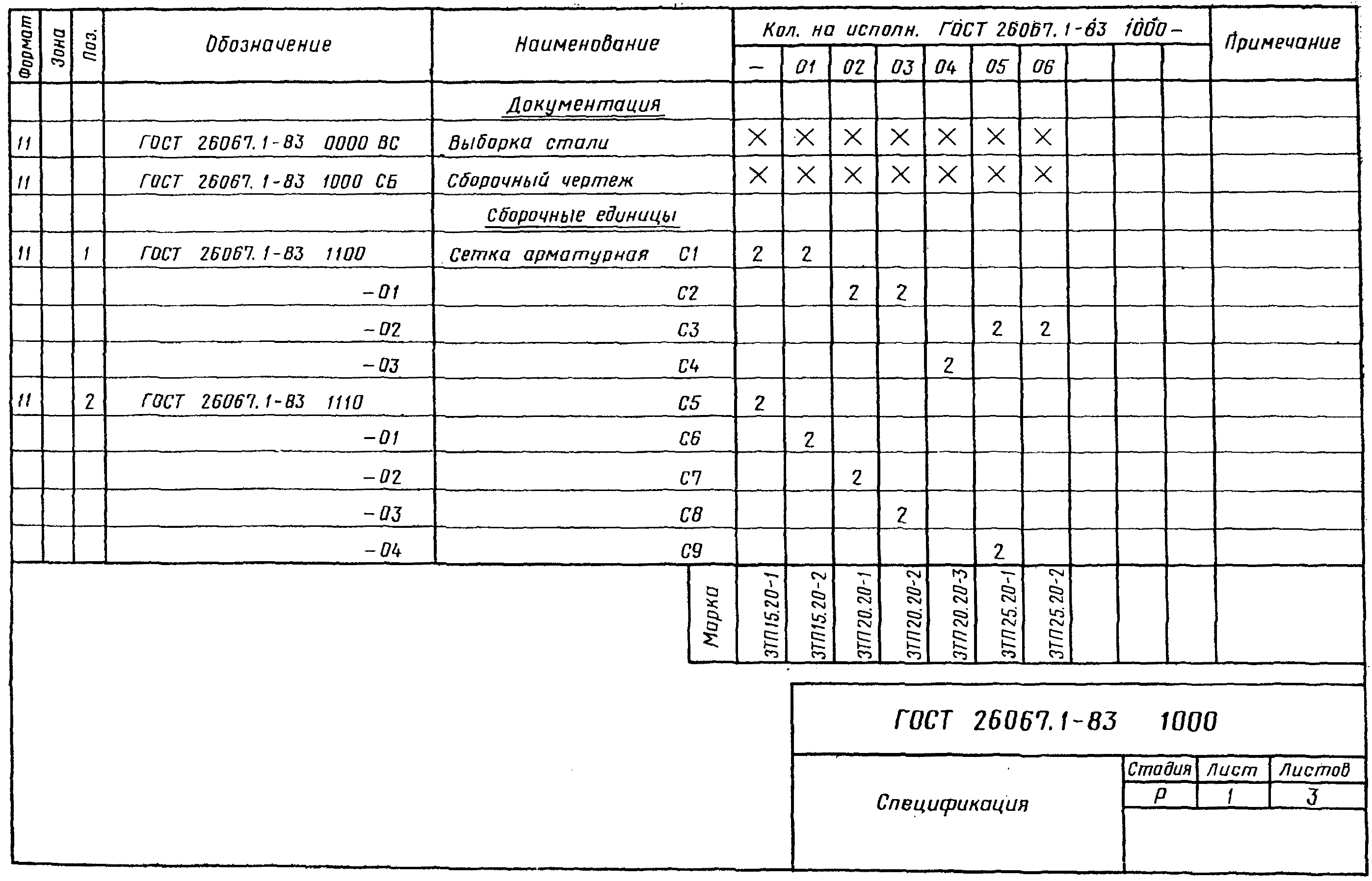

рис. 2

Черт. 1000 (Лист 1)

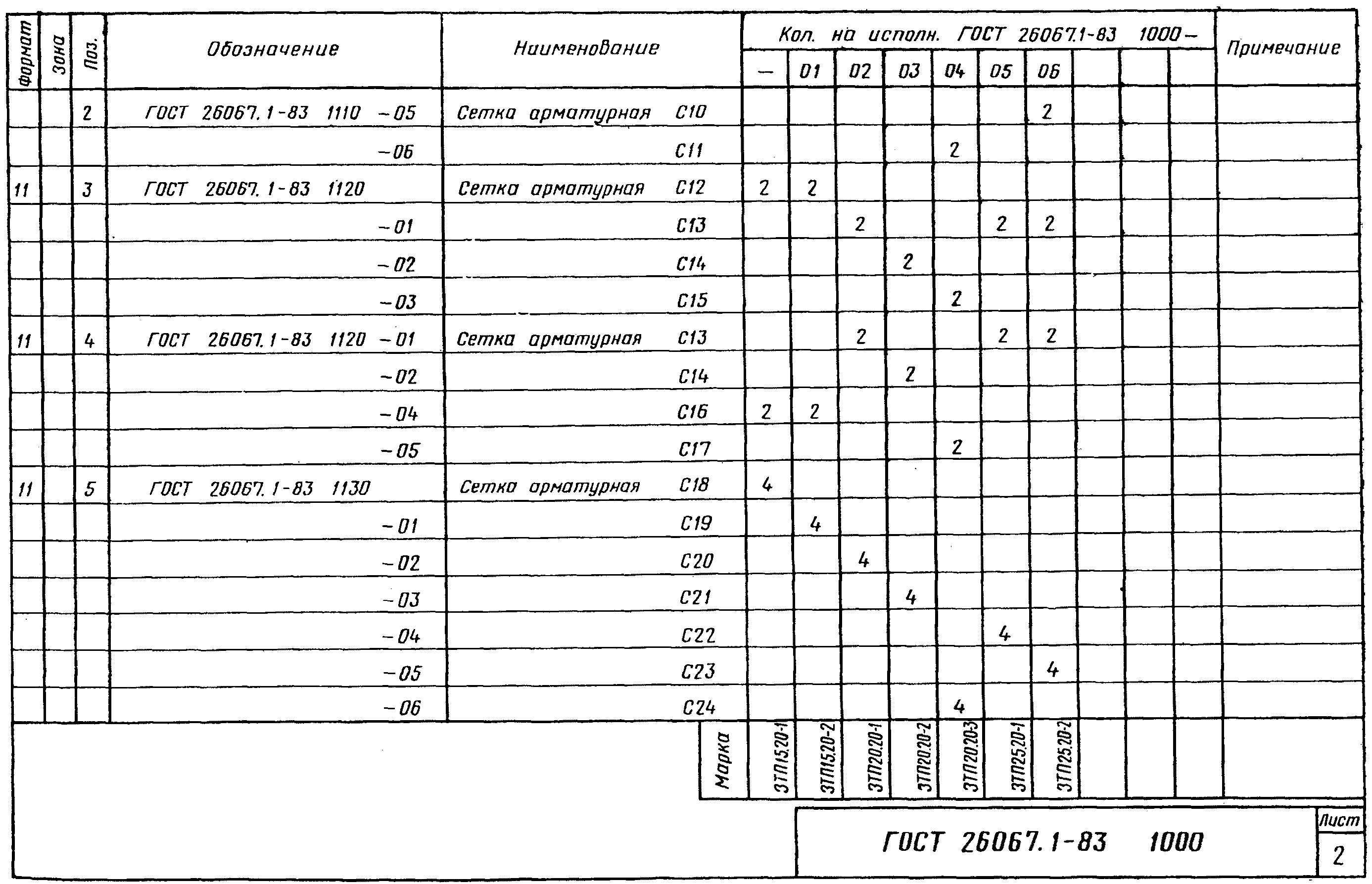

рис. 3

Черт. 1000 (Лист 2)

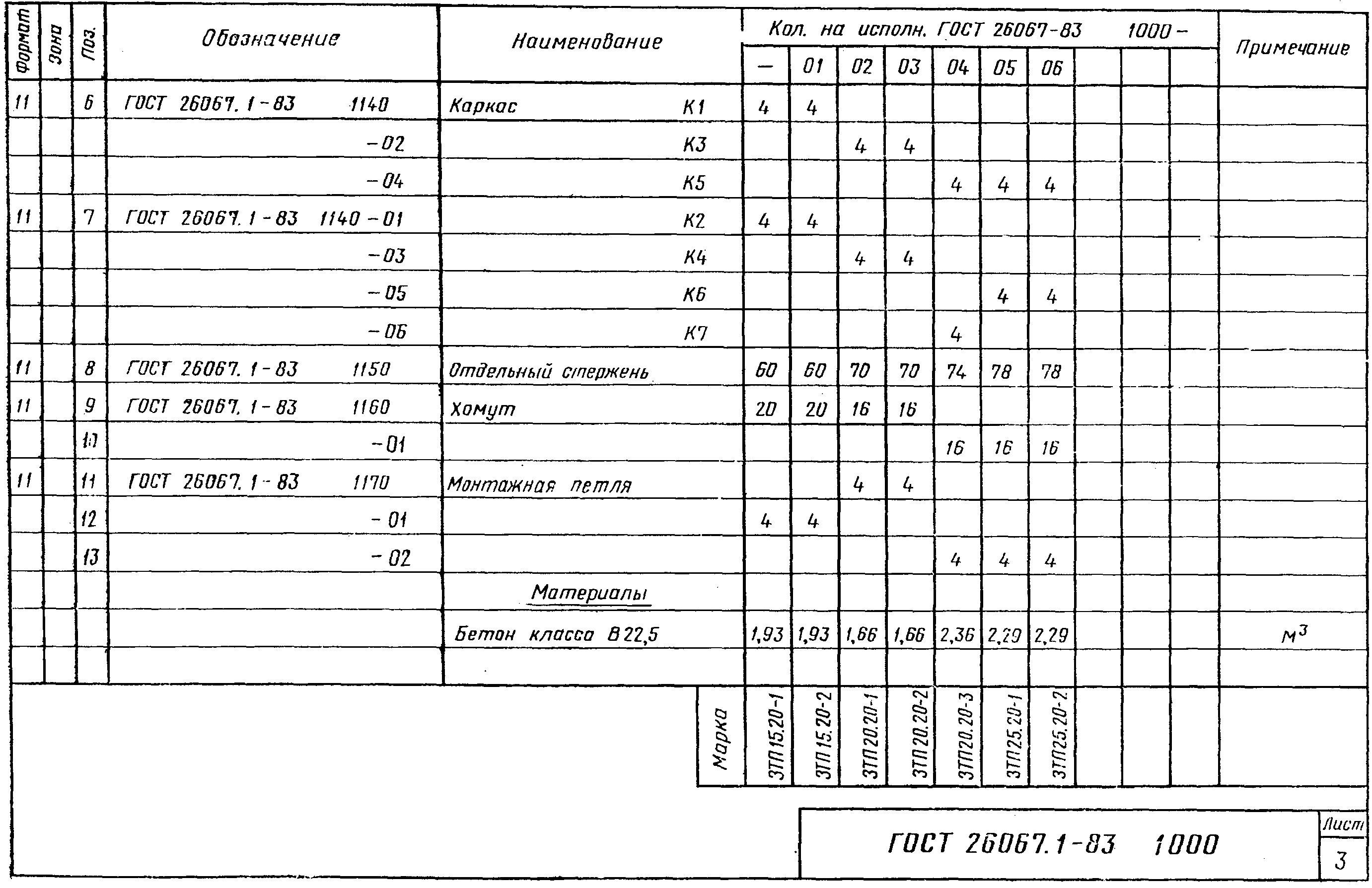

рис. 4

Черт 1000 (Лист 3)

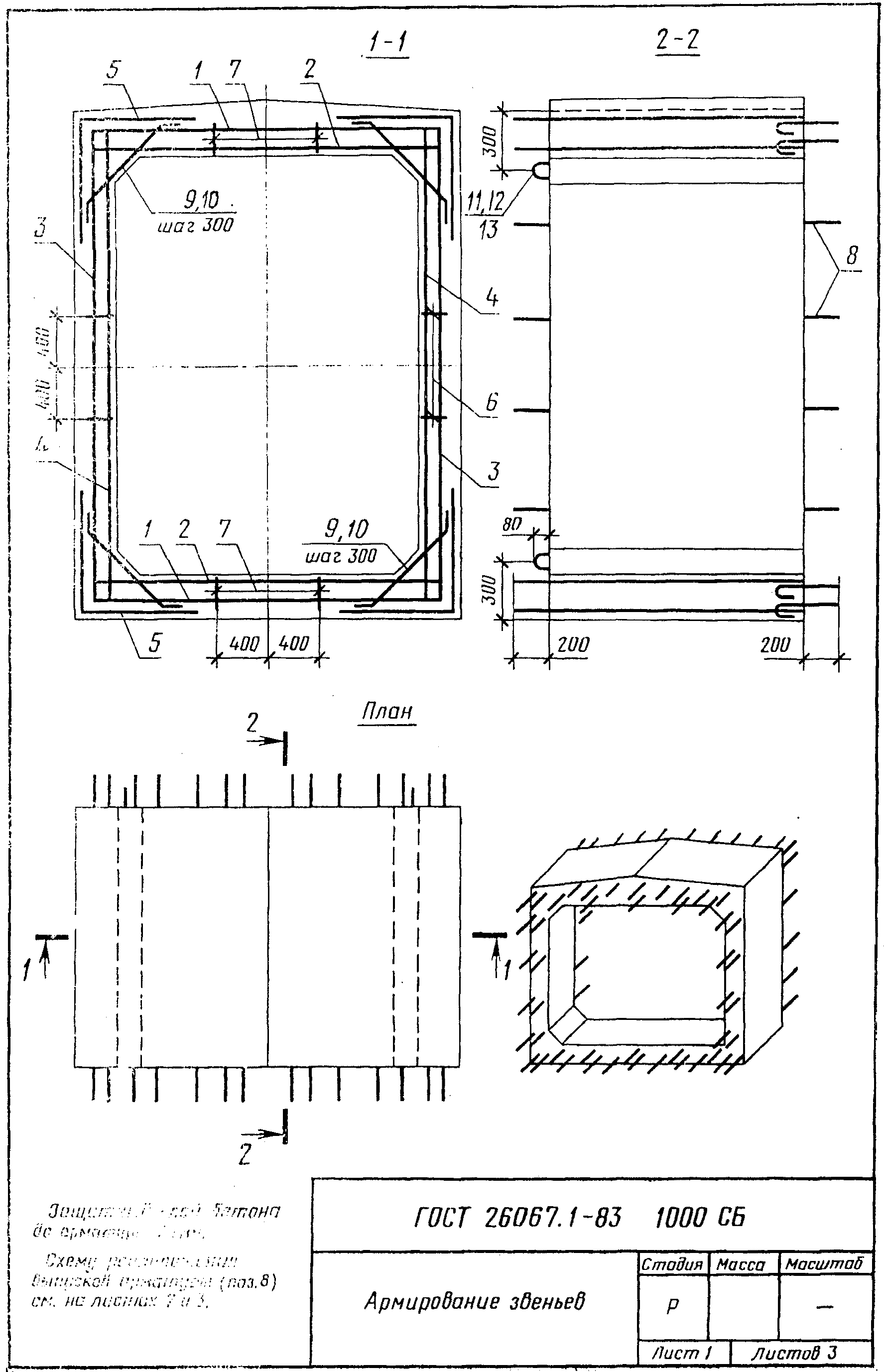

рис. 5

Черт. 1000 СБ (Лист 1)

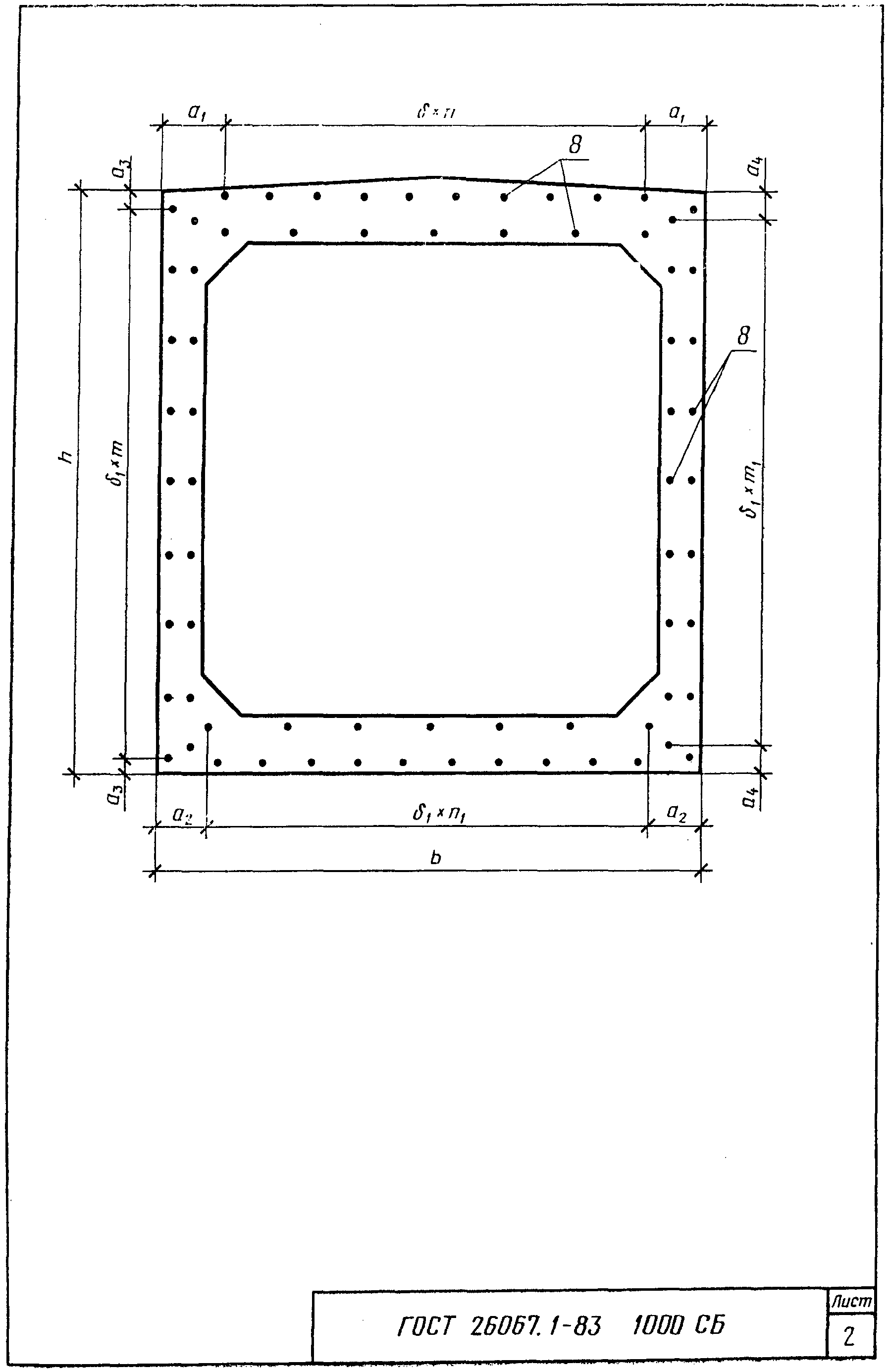

рис. 6

Четр. 1000 СБ (Лист 2)

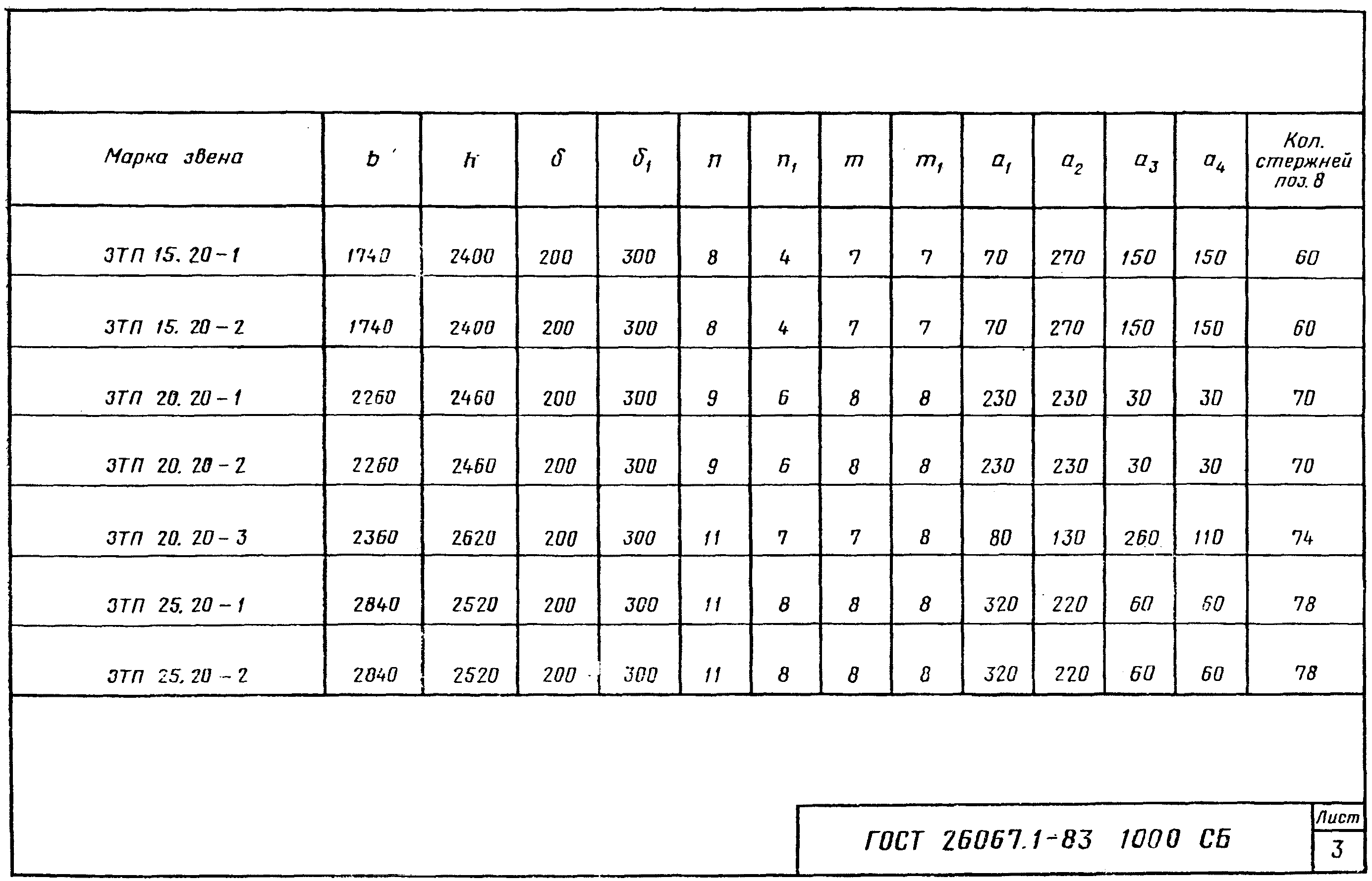

рис. 7

Черт. 1000 СБ (Лист 3)

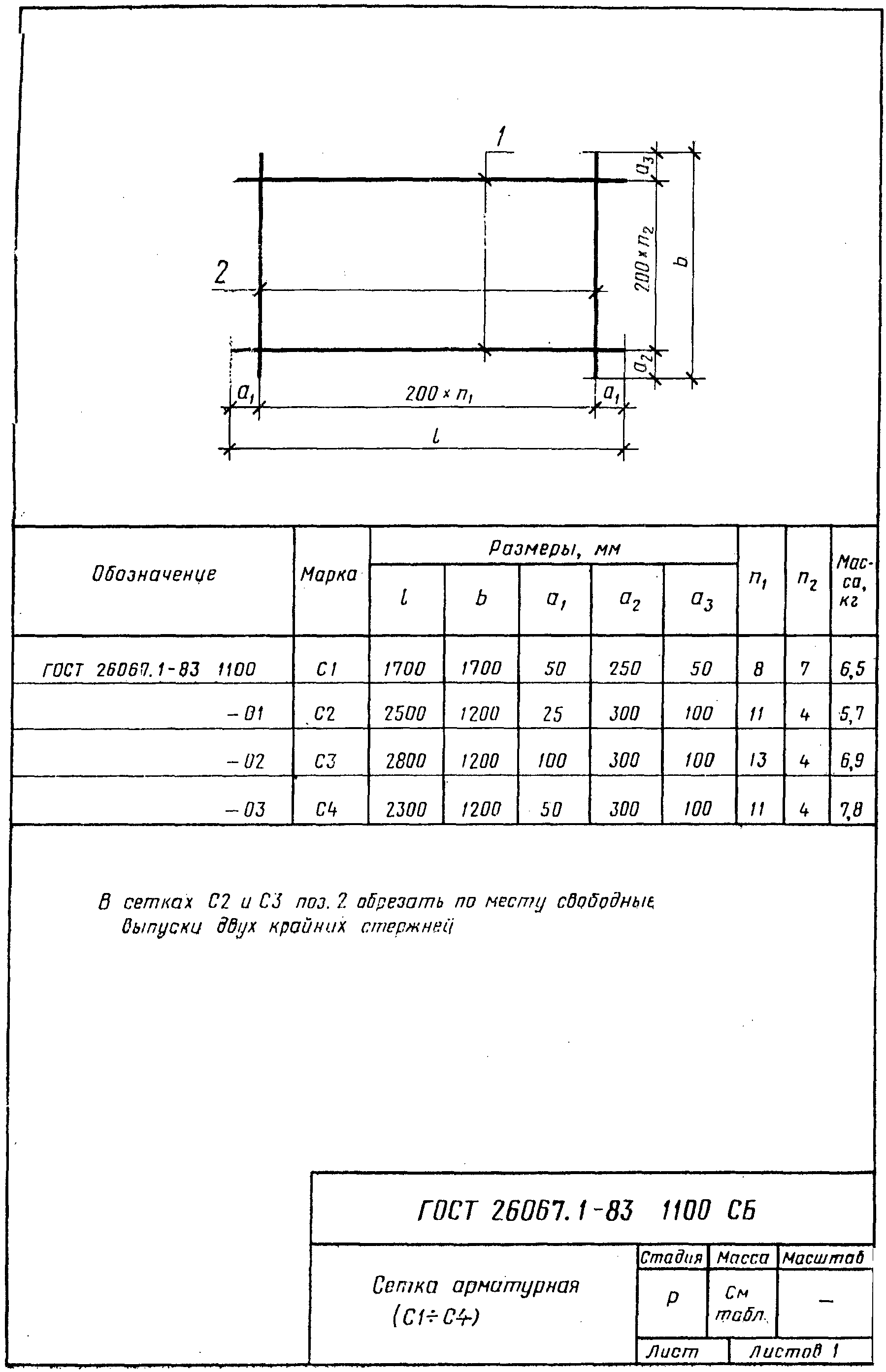

рис. 8

Черт. 1100 СБ

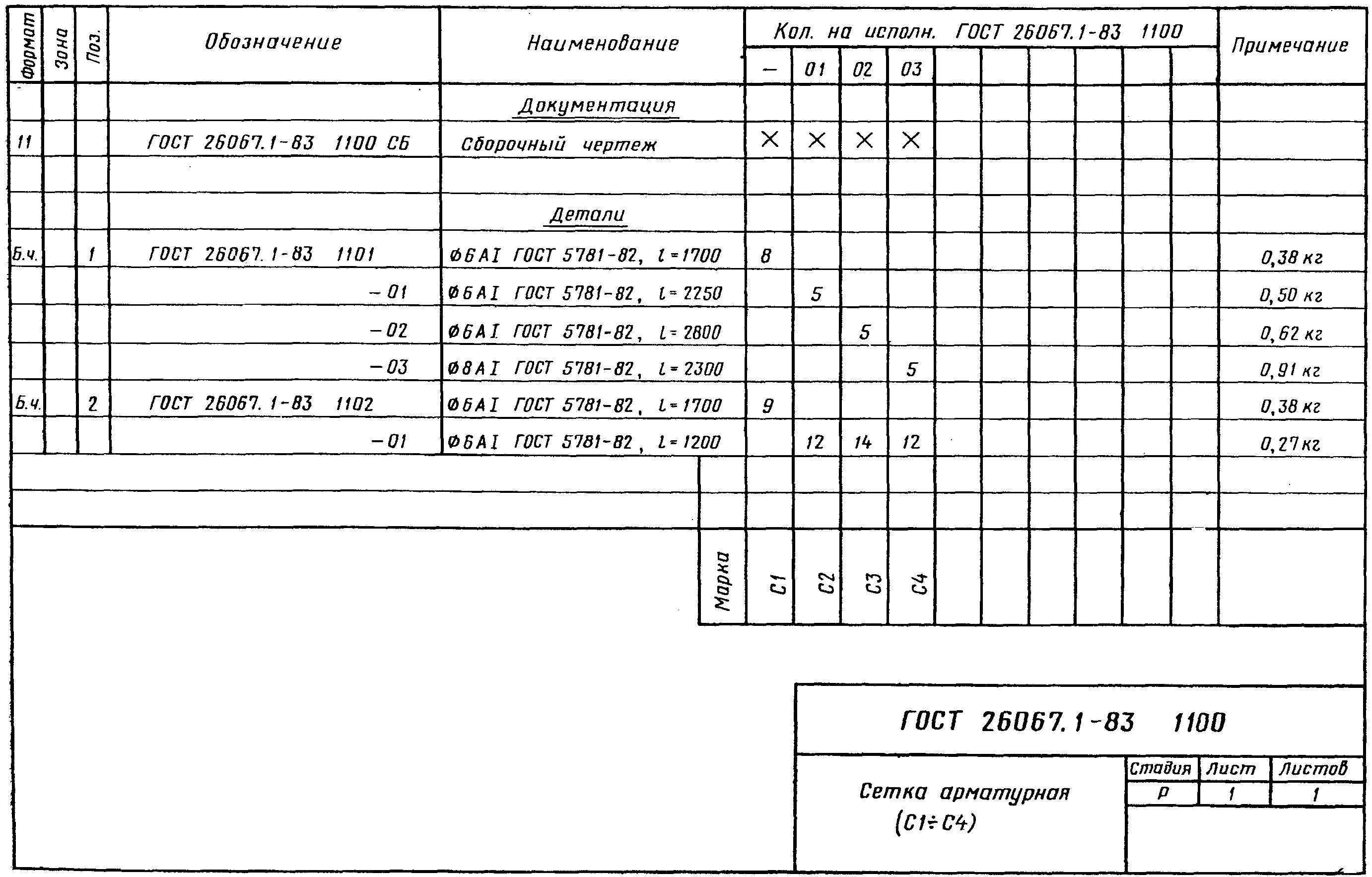

рис. 9

Черт. 1100

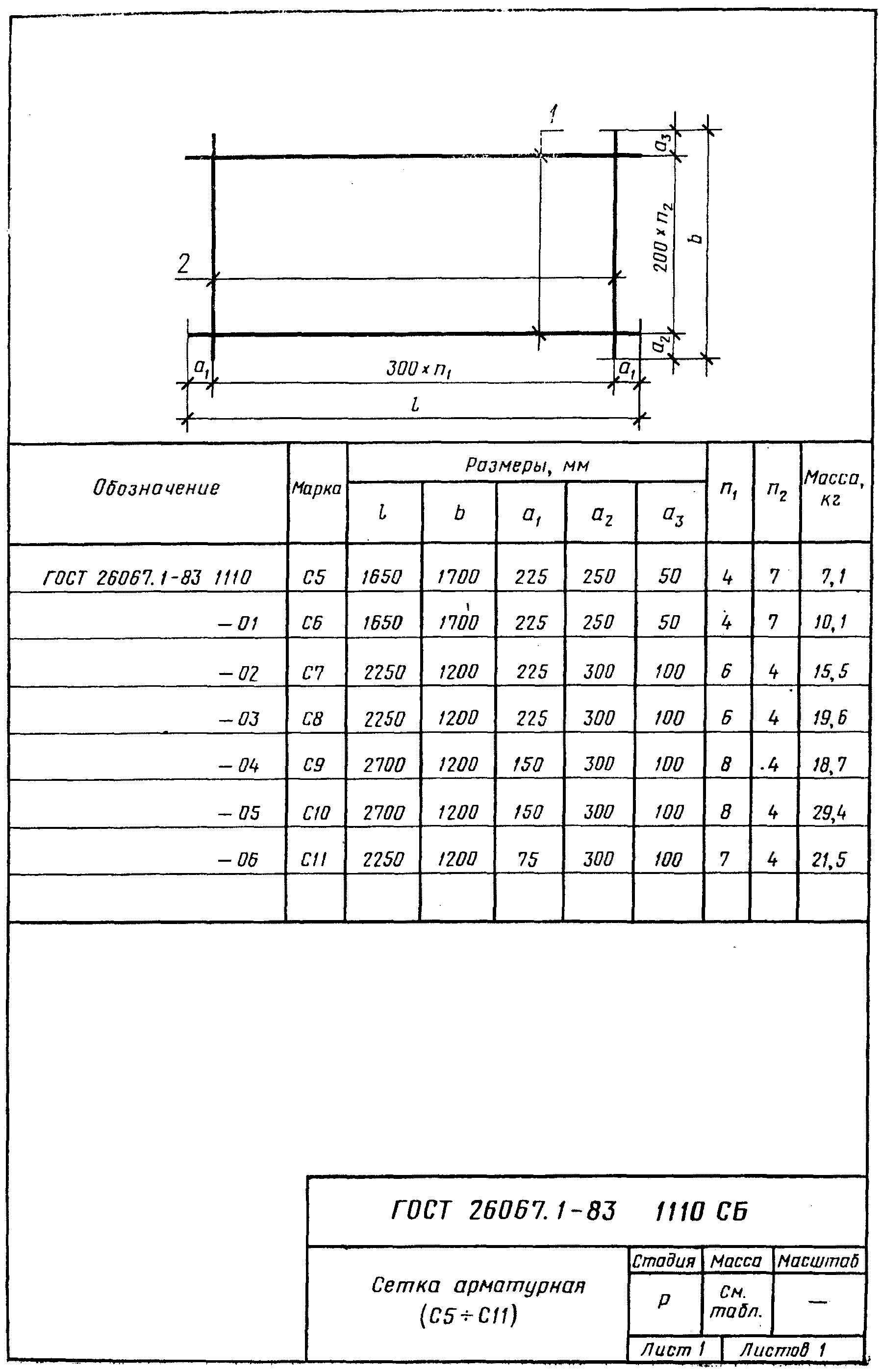

рис. 10

Черт. 1110 СБ

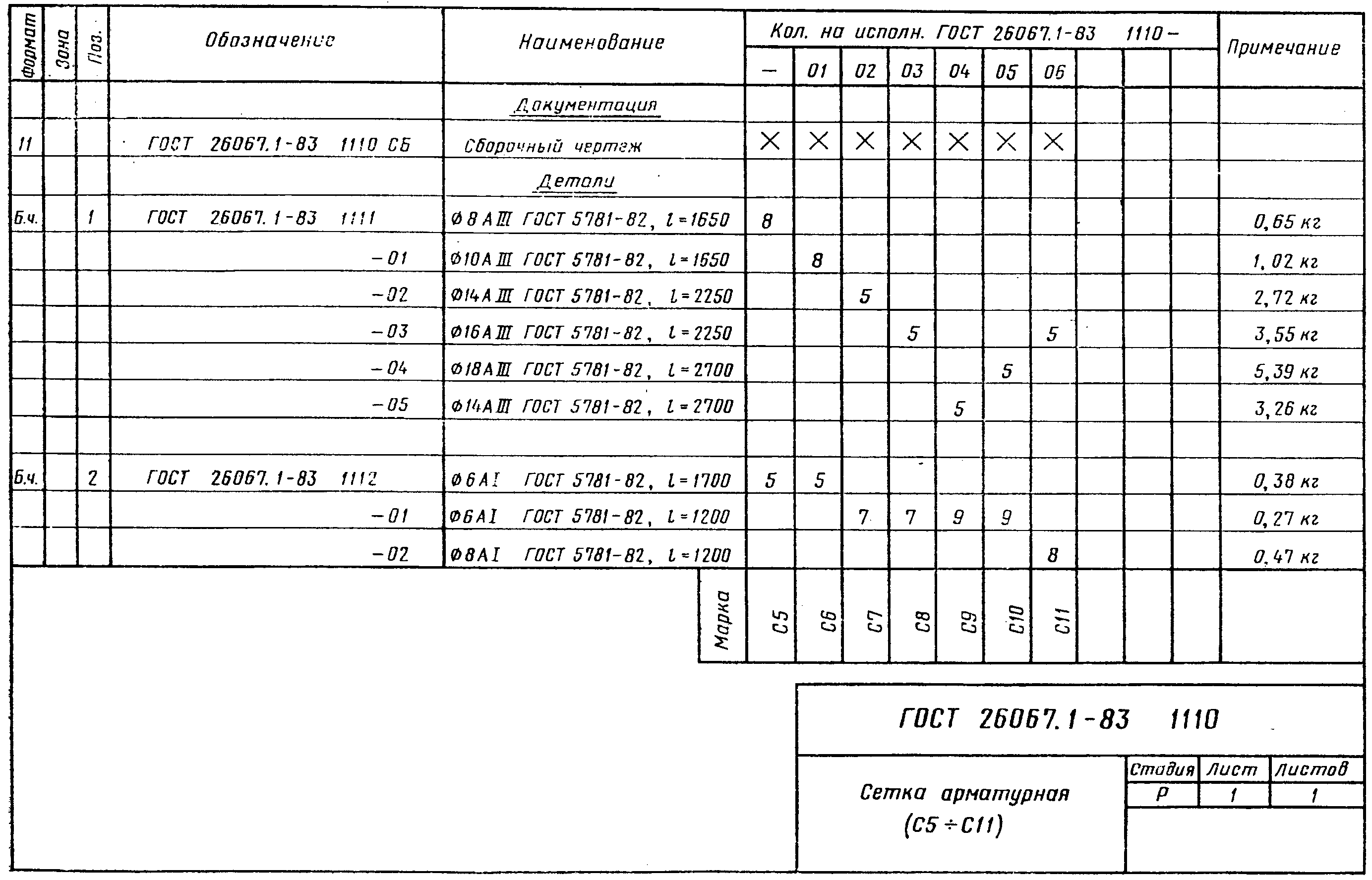

рис. 11

Черт. 1110

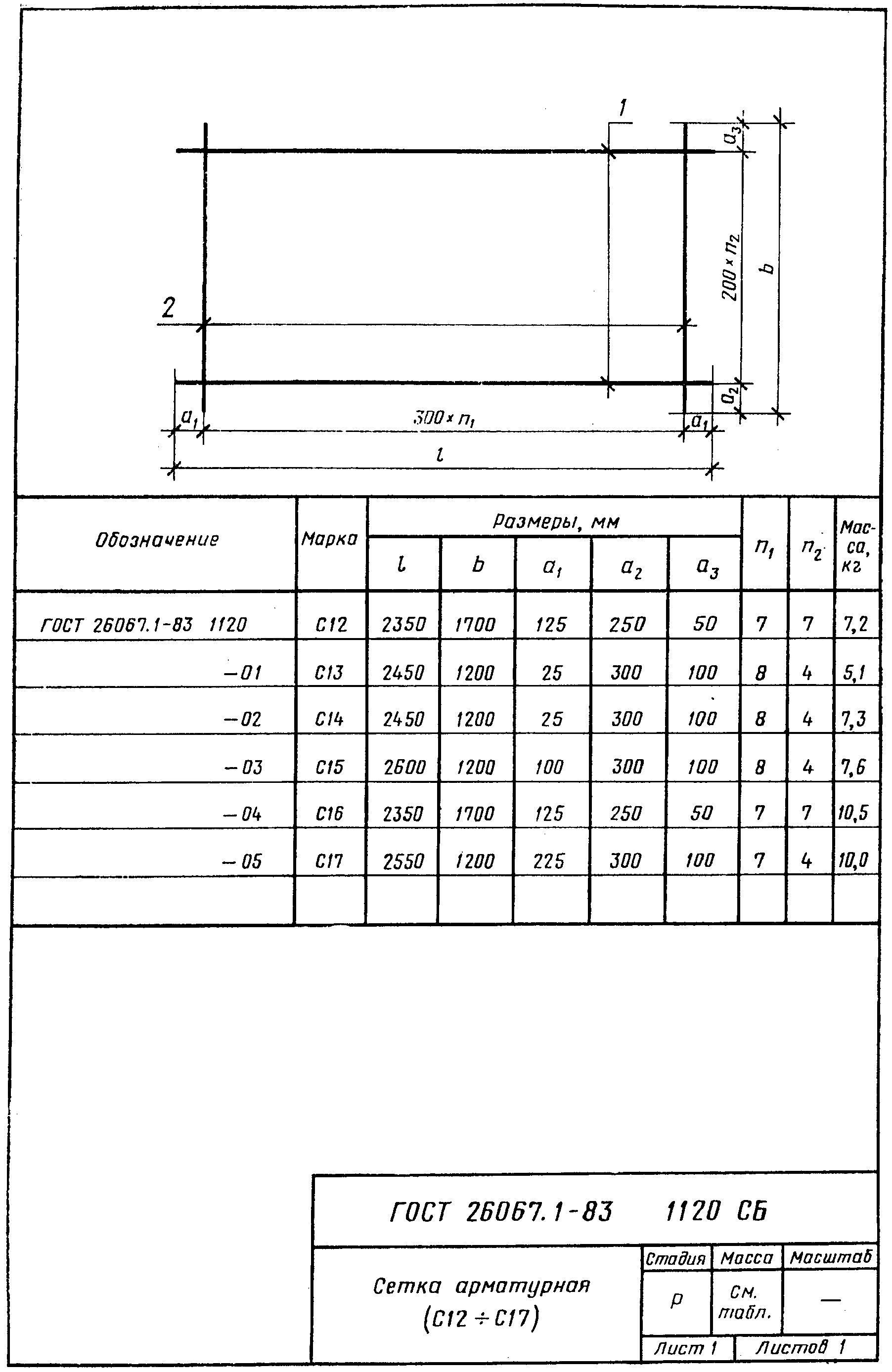

рис. 12

Черт. 1120 СБ

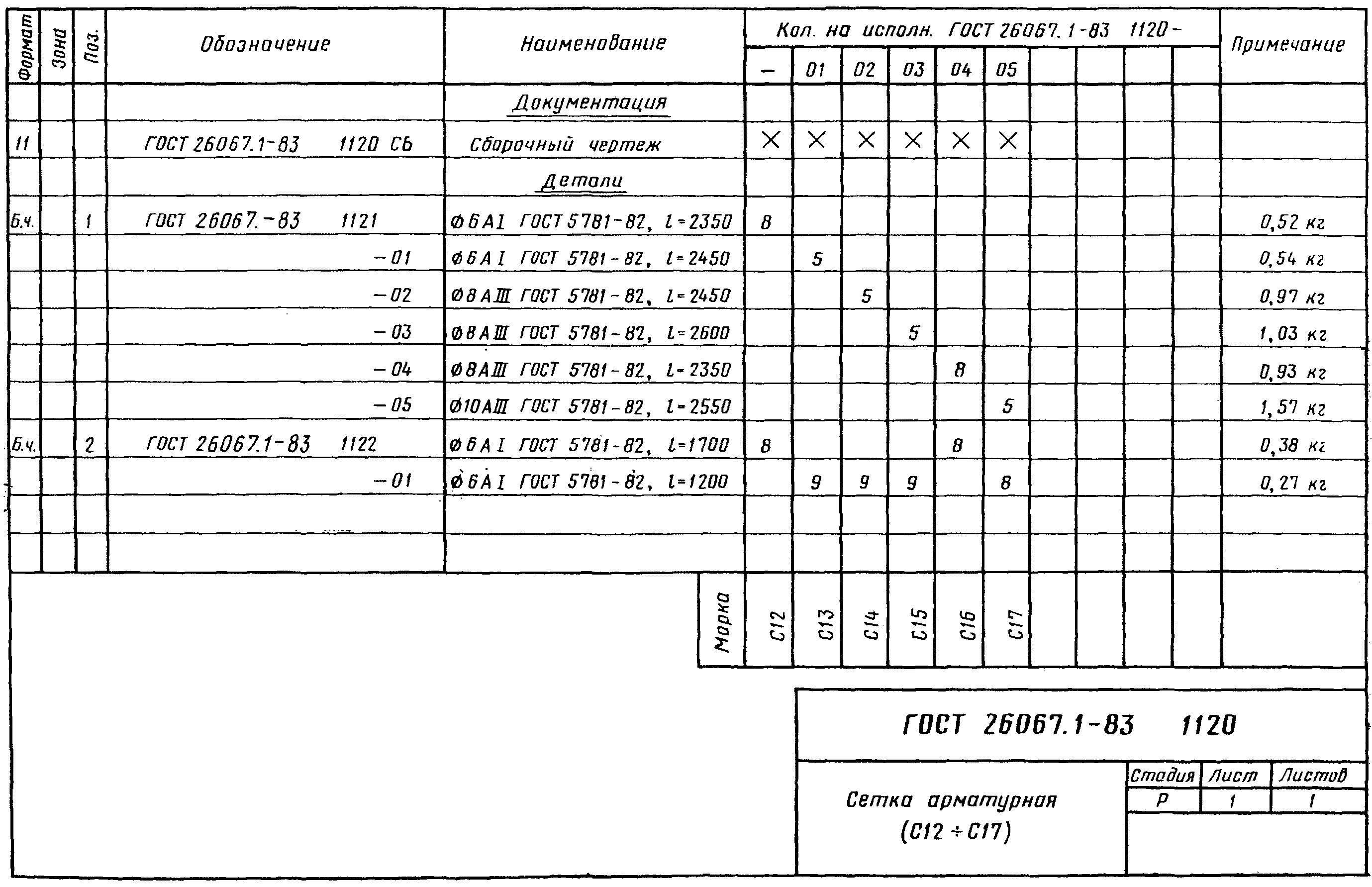

рис. 13

Черт. 1120

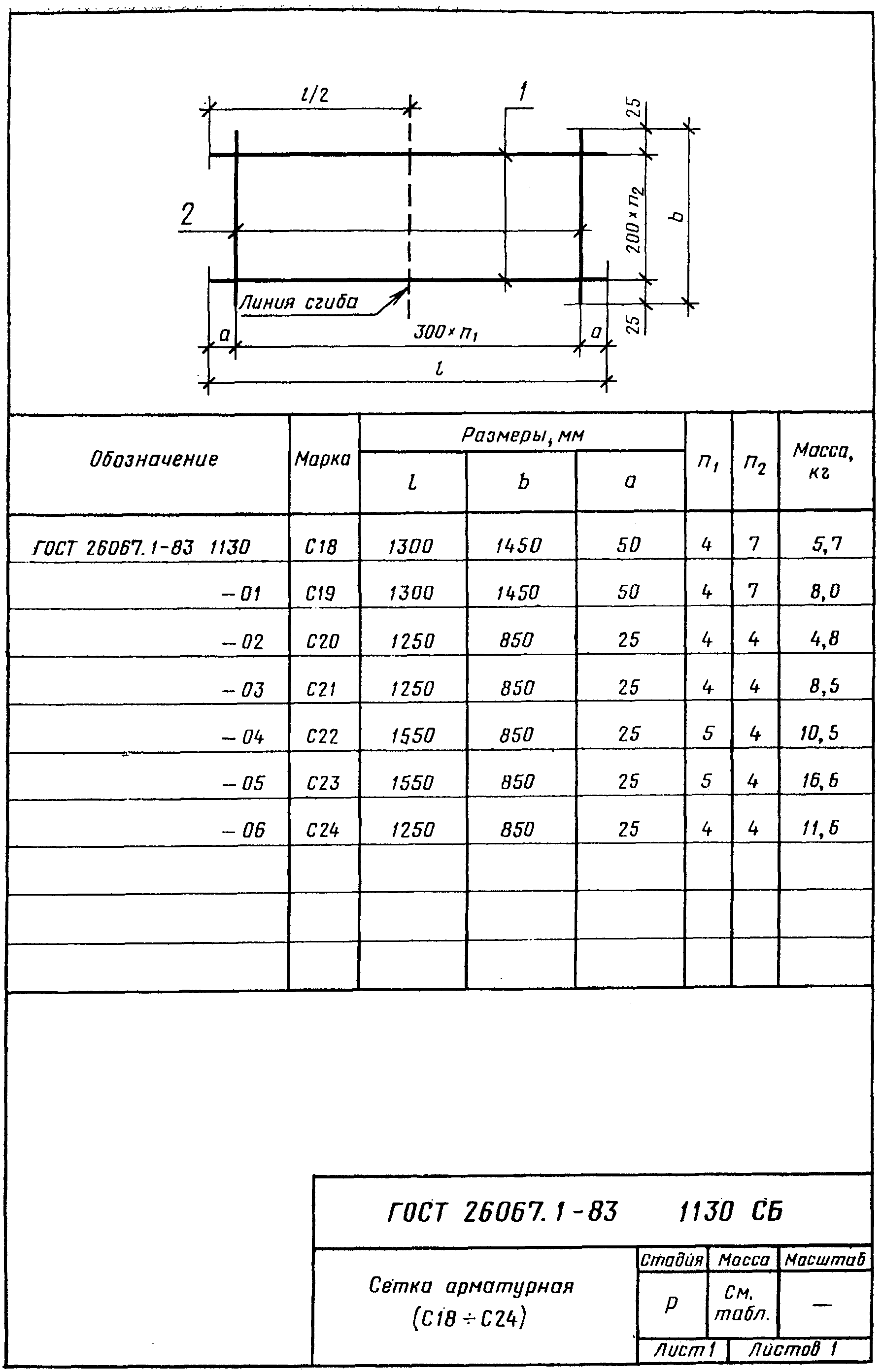

рис. 14

Черт. 1130 СБ

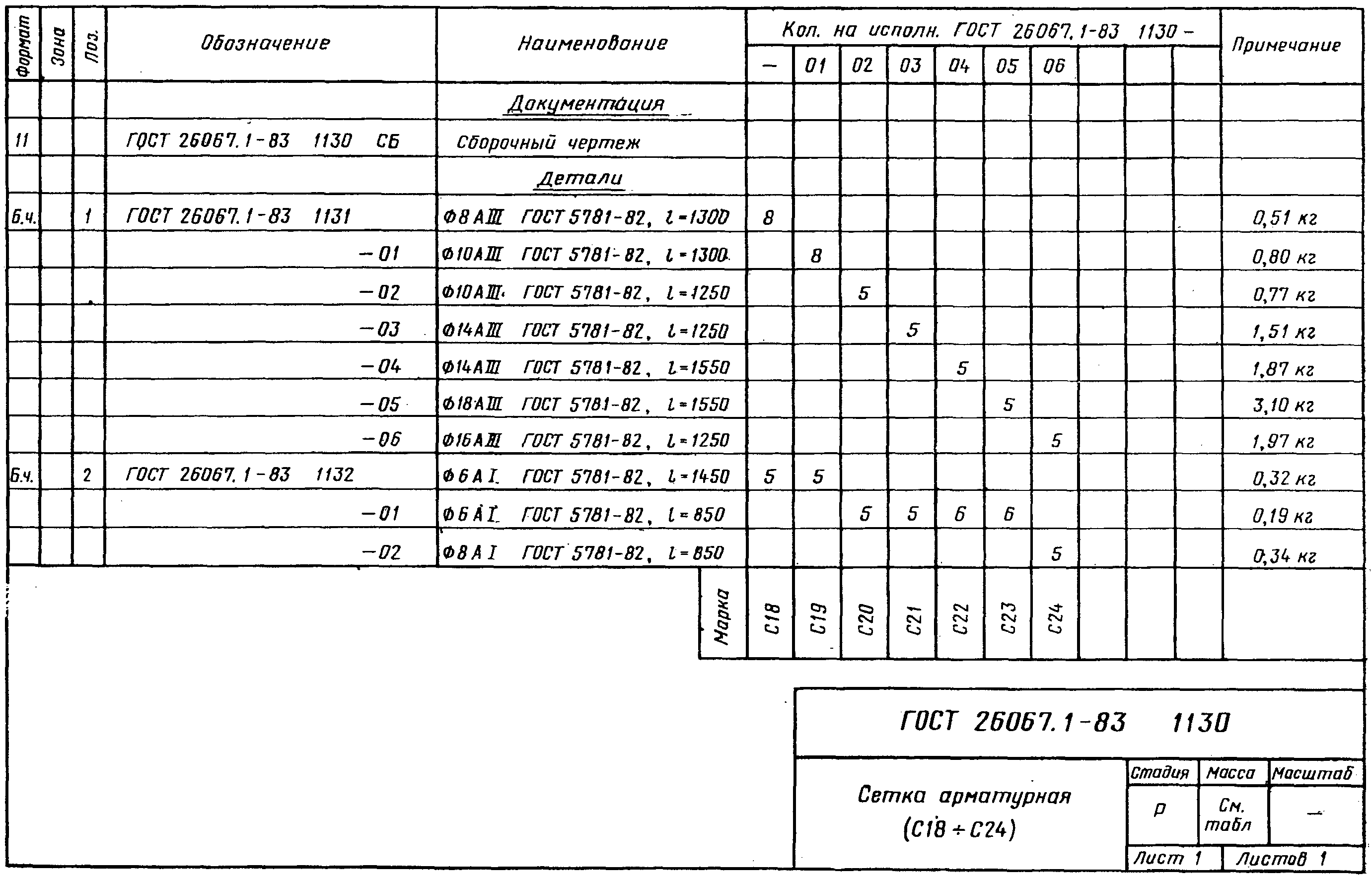

рис. 15

Черт. 1130

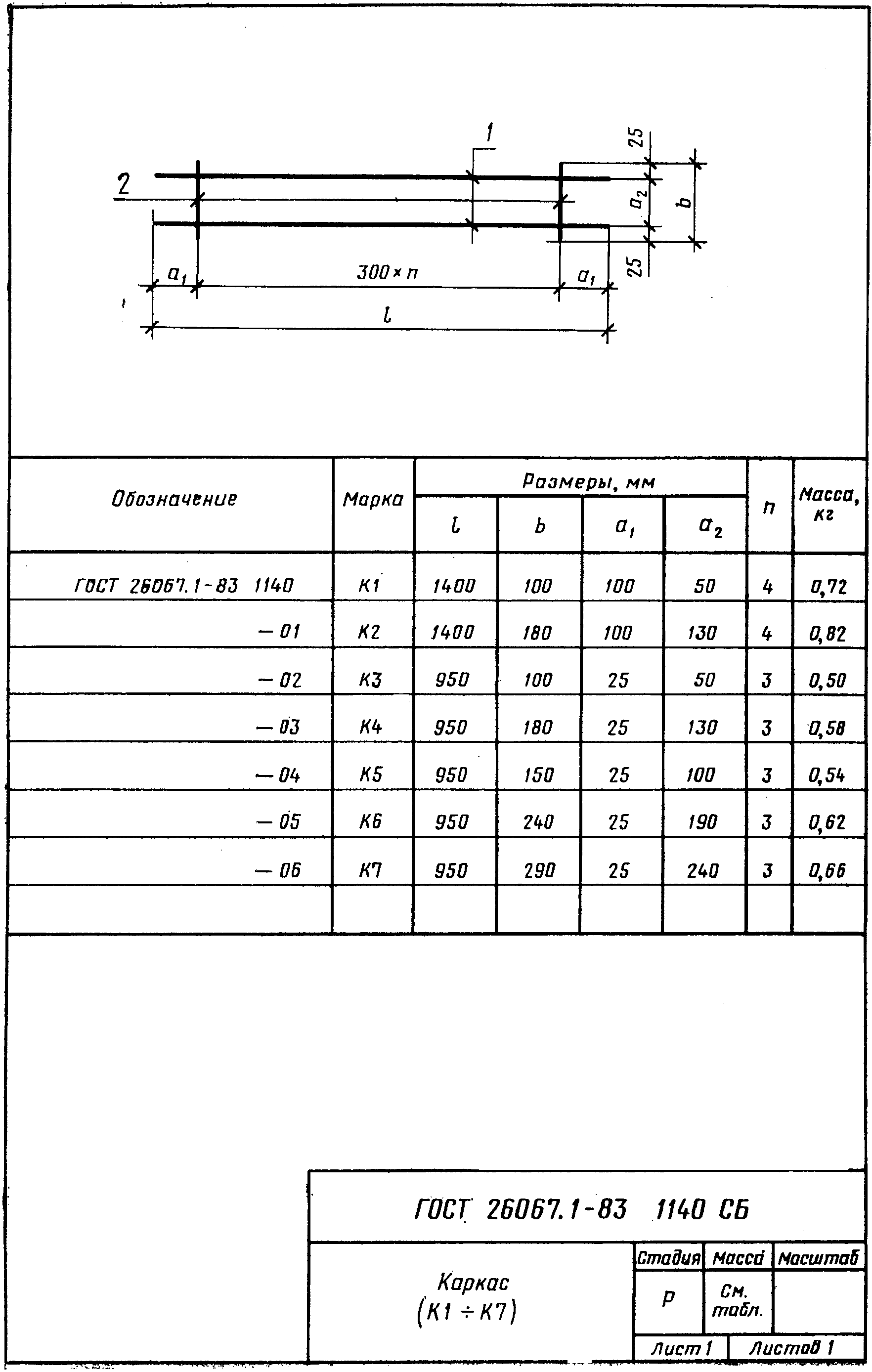

рис. 16

Черт. 1140 СБ

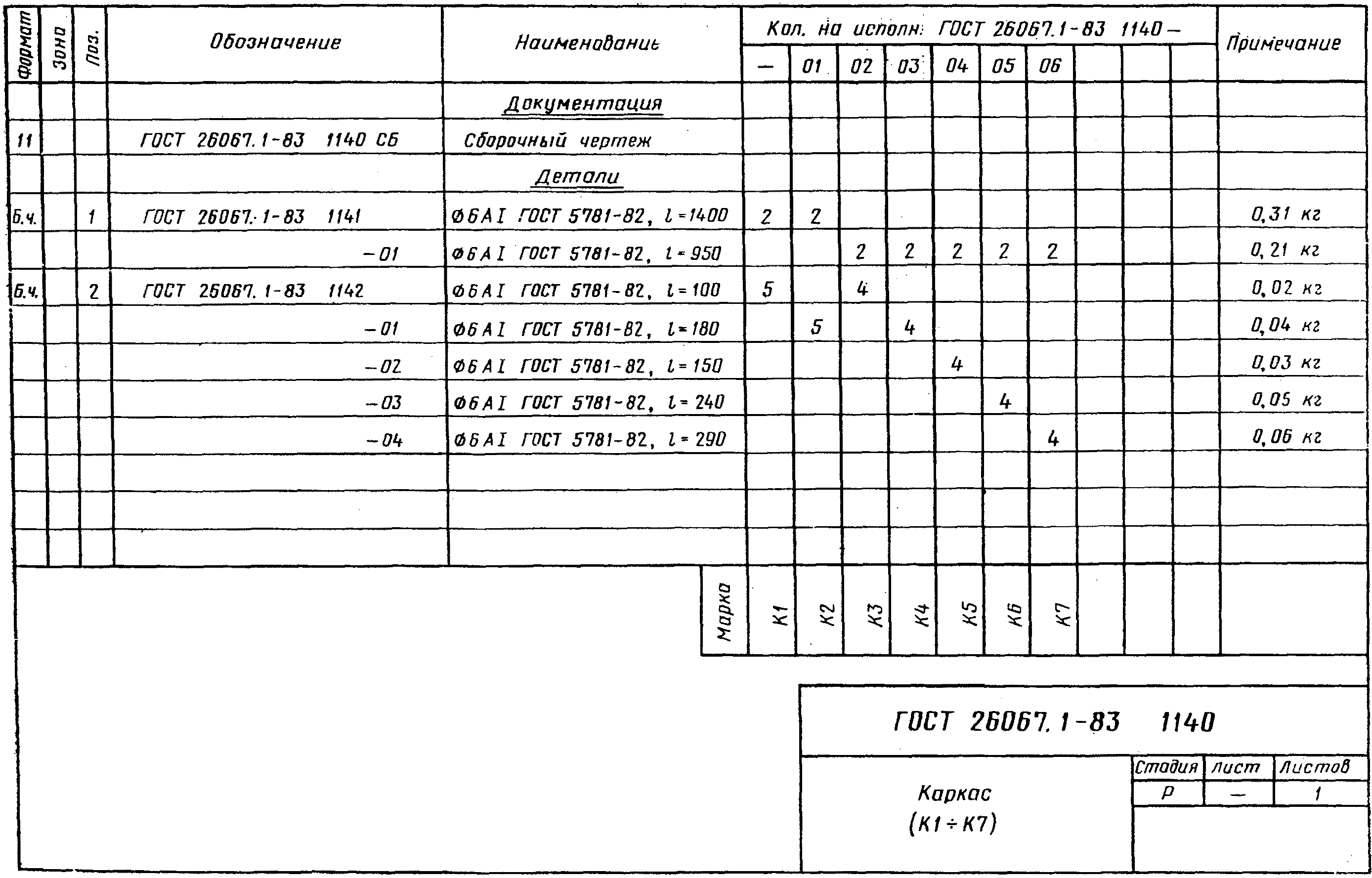

рис. 17

Черт. 1140

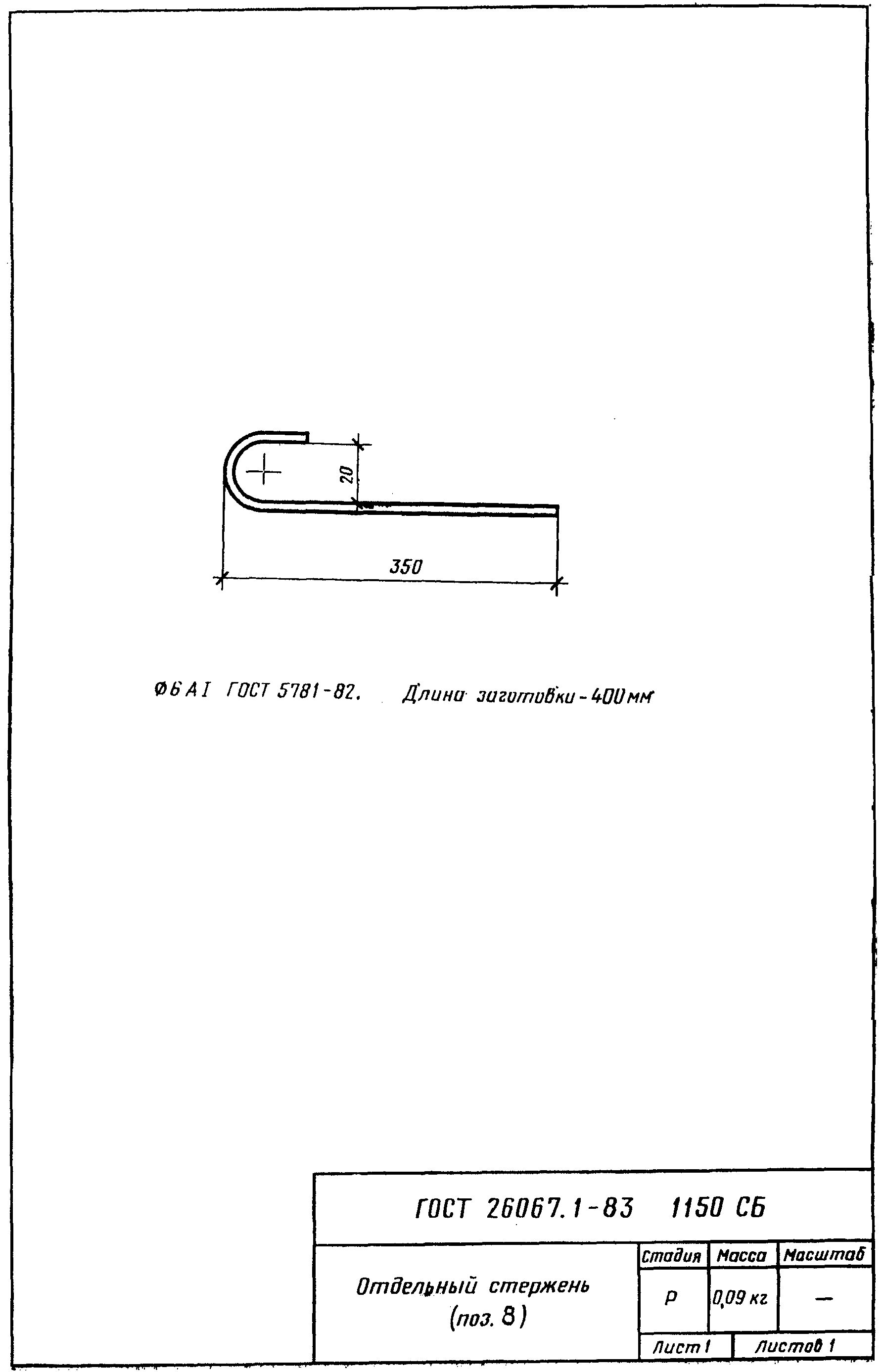

рис. 18

Черт. 1150 СБ

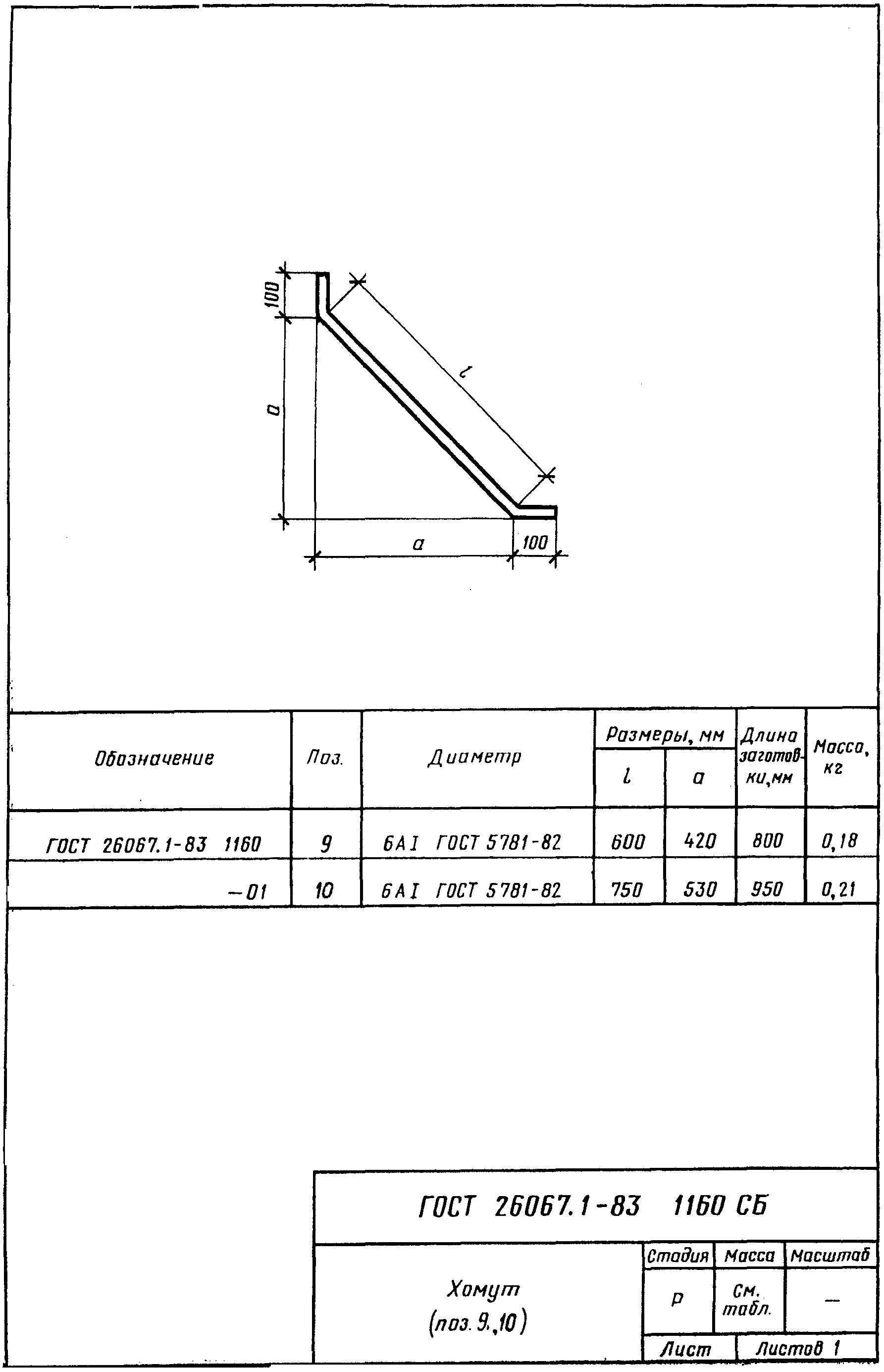

рис. 19

Черт. 1160 СБ

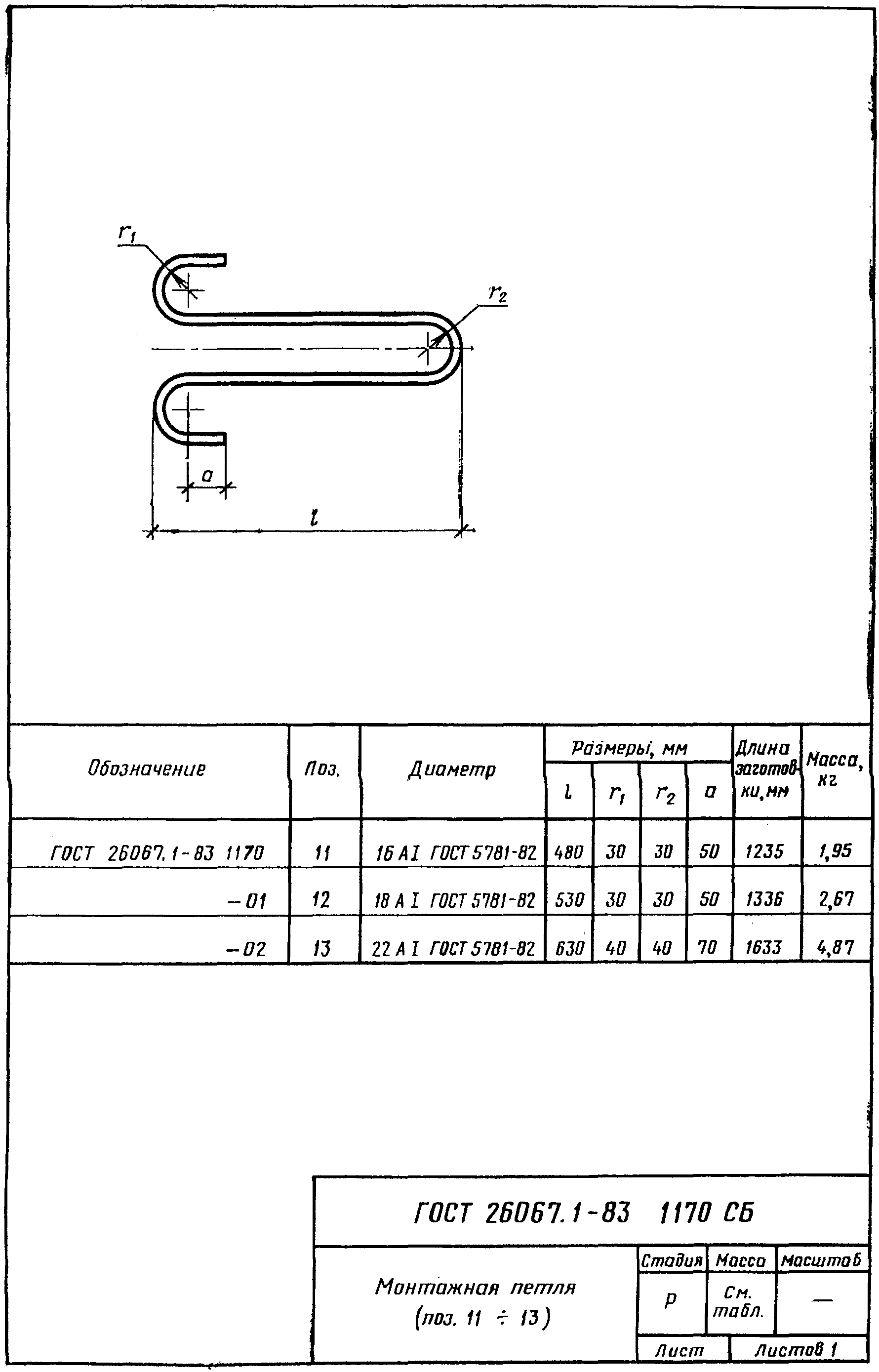

рис. 20

Черт. 1170 СБ

Приложение
Рекомендуемое

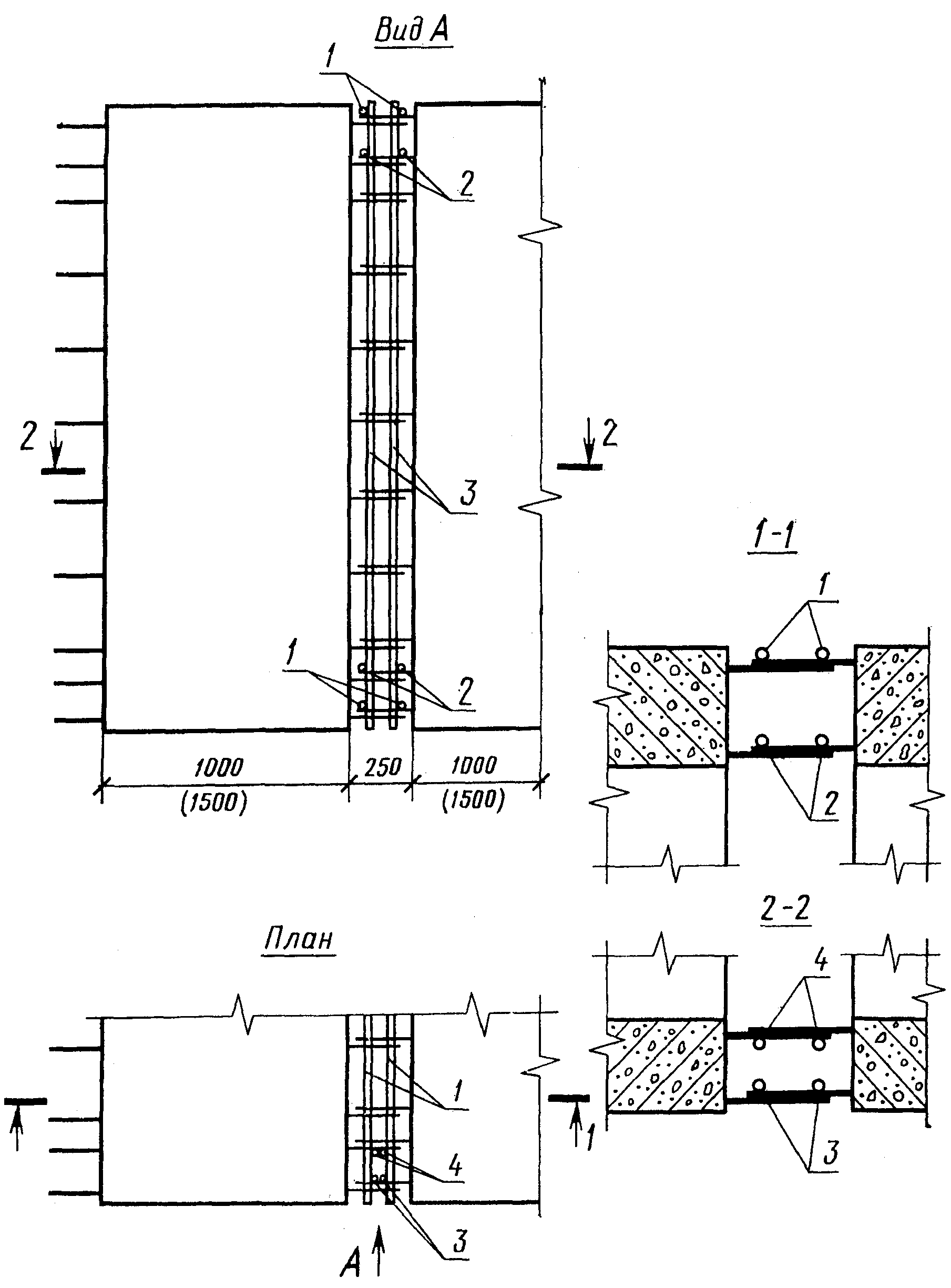

ДЕТАЛЬ СТЫКА МЕЖДУ ЗВЕНЬЯМИ ТРУБЫ

рис. 21

Ведомость расхода стали на один стык между звеньями

Поз.	Кол., шт.	Эскиз	Обозначение		Длина одной позиции, мм							Масса стали на один стык, кг
1	4		6AI ГОСТ 5781-82		1700	1700	2200	2200	2300	2800	2800	1,5	1,5	1,95	1,95	3,6	2,5	2,5
2	4		8AIII ГОСТ 5781-82		1700							2,7
			10АIII ГОСТ 5781-82			1700							4,2
			14АIII ГОСТ 5781-82				2200		2800					106,0		14,5	13,5
			16АIII ГОСТ 5781-82					2200	2300						13,9
			18АIII ГОСТ 5781-82								2800							22,4
3	4		6AI ГОСТ 5781-82		2300	2300	2400			2500	2500	2,0	2,0	2,13			2,25	2,20
			8AI ГОСТ 5781-82					2400	2600						2,13	4,10
4	4		6AI ГОСТ 5781-82				2400			2500	2500			2,13			2,25	2,20
			8AI ГОСТ 5781-82		2300	2300		2400				3,6	3,6		2,13
			10AIII ГОСТ 5781-82						2600							3,46
			Вязальная
			проволока									0,50	0,60	0,80	1,00	1,40	1,00	1,50
				Марка	ЗТП 15.20-1	ЗТП 15.20-2	ЗТП 20.20-1	ЗТП 20.20-2	ЗТП 20.20-3	ЗТП 25.20-1	ЗТП 25.20-2	ЗТП 15.20-1	ЗТП 15.20-2	ЗТП 20.20-1	ЗТП 20.20-2	ЗТП 20.20-3	ЗТП 25.20-1	ЗТП 25.20-2
