Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 20 декабря 1985 г. № 4441

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШРИФТЫ ДЛЯ НАДПИСЕЙ, НАНОСИМЫХ МЕТОДОМ ГРАВИРОВАНИЯ

ИСПОЛНИТЕЛЬНЫЕ РАЗМЕРЫ

Lettering for inscriptions applied by engraving
method. Executive dimensions

ГОСТ 26.008-85

Группа П30

МКС 01.140.40

37.100.10

ОКСТУ 4200

Дата введения
1 января 1987 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по науке и технике

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.12.85 № 4441

3. ВЗАМЕН ГОСТ 2930-62 в части шрифтов, выполняемых методом гравирования

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 26.020-80 Вводная часть; 2.2
ГОСТ 2930-62 Вводная часть

5. ИЗДАНИЕ (октябрь 2006 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1987 г., июне 1989 г., декабре 1991 г. (ИУС 11-87, 9-89, 5-92)

Переиздание (по состоянию на апрель 2008 г.)

Настоящий стандарт распространяется на шрифты приборной гарнитуры по ГОСТ 26.020 (далее — шрифты) начертаний Пр3 (прямого нормального полужирного) и Пр41 (прямого узкого светлого) для нанесения надписей методом гравирования на средства измерений и автоматизации, радиоэлектронную аппаратуру, вычислительную технику и другие изделия.

Шрифты допускается использовать также для нанесения надписей другими методами, требующими построения отдельных элементов букв, цифр, знаков по размерам.

Все требования настоящего стандарта являются обязательными.

Для изделий, разработанных до 01.01.87, допускается использовать шрифты по ГОСТ 2930.

При нанесении надписей методами, не требующими построения по размерам, следует руководствоваться ГОСТ 26.020.

Шрифты и требования по нанесению надписей методами гравирования на изделия авиационного приборостроения могут быть установлены согласно требованиям нормативно-технических документов на указанные изделия, отличным от требований настоящего стандарта.

(Измененная редакция, Изм. № 3).

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. В состав шрифта начертания Пр3 входят: прописные и строчные буквы русского, латинского и греческого алфавитов; арабские и римские цифры; знаки препинания; математические знаки.

В состав шрифта начертания Пр41 входят: прописные буквы русского, латинского, греческого алфавитов; арабские цифры.

1.2 Примеры условного обозначения шрифта высотой 5 мм начертания Пр3:

Шрифт 5 — Пр3 ГОСТ 26.008-85

высотой 4 мм начертания Пр41:

Шрифт 4 — Пр41 ГОСТ 26.008-85.

1.1, 1.2. (Измененная редакция, Изм. № 3).

2. НАЧЕРТАНИЕ И РАЗМЕРЫ ШРИФТОВ

2.1. Для нанесения надписей на изделия методом гравирования принят шрифт высотой H: 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 12,0; 16,0 мм. Допускается применять шрифты высотой H: 0,6; 0,8; 20,0; 25,0; 30,0; 40,0; 50,0; 60,0; 80,0; 100,0 мм.

2.2. Основные размеры шрифта должны соответствовать указанным на черт. 1.

рис. 1

1 — линия шрифта; H — высота шрифта; b, b1 — толщина
обводки; h — высота букв строчных; K — высота площадки
по ГОСТ 26.020; h2 — расстояние от основания площадки
до линии шрифта; \Delta h = 0,2 мм для шрифта высотой
H = 16 мм; Ti — ширина площадки

Черт. 1

Размер шрифта, характеризуемый высотой H, определяет размер прописных букв Б, В, Е, D, \Xi , \Sigma .

2.3. Для гравирования шрифтов на копировальных планках рекомендована высота шрифта H = 16 мм. Состав, конфигурация и исполнительные размеры шрифта Пр3 указаны в приложении 1, шрифта Пр41 — в приложении 1а.

Исполнительные размеры шрифтов высотой, отличной от H = 16 мм, получают путем пропорционального уменьшения или увеличения размеров шрифта высотой H = 16 мм.

Значения ширины площадок Ti приведены в приложении 3.

2.2, 2.3. (Измененная редакция, Изм. № 3).

2.4. Размеры профиля гравировки шрифтов должны соответствовать указанным на черт. 2.

рис. 2

Черт. 2

Примечание. Допускается профиль гравирования (угол и радиус скругления для b <= 1 мм), заполняемый краской, не регламентировать при выполнении условия h_{3} \geq \frac{b}{3} .

(Измененная редакция, Изм. № 1).

3. УКАЗАНИЯ ПО ПОСТРОЕНИЮ НАДПИСЕЙ И ПРАВИЛА ГРАВИРОВАНИЯ

3.1. Указания по изготовлению и применению копировальных гравировальных планок приведены в приложении 2.

3.2. Интервалы между буквами, цифрами, знаками в словах обеспечиваются шириной копировальных планок (площадок) Ti. При сочетании букв типа ГА, ГД, ГЛ, ТА, УЛ и т.п. интервалы допускается сокращать.

(Измененная редакция, Изм. № 2).

3.3. Расстояние между строками устанавливают равным 0,5 высоты шрифта H.

3.4. Интервалы между буквами, цифрами и знаками, расстояния между словами и расстояния между строками допускается изменять, исходя из композиционных соображений.

(Измененная редакция, Изм. № 2).

3.5 Коэффициент уменьшения шрифта (K) выражается формулой

K = \frac{A \cdot H_{1}}{H} ,

где H — высота шрифта на копировальной планке, равная 16 мм;

A — размер элемента буквы, цифры, знака шрифта высотой 16 мм, указанный в приложении 1, 1а, мм;

H1 — высота шрифта надписи на изделии, мм.

Числовые значения коэффициентов уменьшения, толщины обводки шрифта и расстояния между словами в зависимости от заданной высоты шрифта приведены в таблице. Расстояния между словами установлены равными ширине площадки прописных букв Н или П.

Высота шрифта H, мм1,01,21,62,02,53,04,05,06,08,010,012,016,0
Коэффициент уменьшения K16,0013,3310,008,006,405,334,003,202,672,001,601,331,00
Шрифт Пр3Толщина обводки шрифта b, ммпрописного0,160,190,250,310,400,470,620,800,941,251,601,882,50
строчного0,140,170,220,280,340,410,550,690,881,101,381,652,20
Расстояние между словами, мм1,01,101,501,902,402,903,804,805,707,609,5011,4015,2
Шрифт
Пр41		Толщина обводки шрифта b, мм0,100,100,200,200,200,300,400,500,600,800,901,11,5
Расстояние между словами, мм0,700,801,001,301,602,002,603,603,905,206,507,410,4

(Измененная редакция, Изм. № 3).

4. ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

4.1. Предельные отклонения от номинального размера толщины обводки букв, цифр и знаков не должны превышать +/- 15% для b <= 2 мм; +/- 10% для b > 2 мм.

(Измененная редакция, Изм. № 3).

4.2 Разница в толщине обводки шрифта в пределах одной надписи не должна превышать следующих значений:

для толщин обводки b <= 0,5 мм — 10%;

для толщин обводки b > 0,5 мм — 6%.

4.3. Предельные отклонения размеров букв, цифр и знаков по высоте, размеров, определяющих положение букв, цифр и знаков на копировальных планках и шаблонах, на панелях и других изделиях, размеров между буквами, цифрами и знаками, словами и строками — для размеров, равных 1 мм и менее +/- 0,2 мм; для размеров свыше 1 мм — по \pm \frac{IT16}{2} при нанесении надписи на металле; по \pm \frac{IT17}{2} при нанесении надписи на пластическом материале (оргстекло, гетинакс и др.).

(Измененная редакция, Изм. № 2, 3).

4.4. Размеры букв, цифр и знаков, расстояния между словами и строками и их предельные отклонения для копировальных шаблонов необходимо указывать на чертежах копировальных шаблонов.

(Измененная редакция, Изм. № 2).

Приложение 1

Обязательное

ИСПОЛНИТЕЛЬНЫЕ РАЗМЕРЫ ШРИФТА Пр3 ВЫСОТОЙ H = 16 ММ
НА КОПИРОВАЛЬНЫХ ПЛАНКАХ

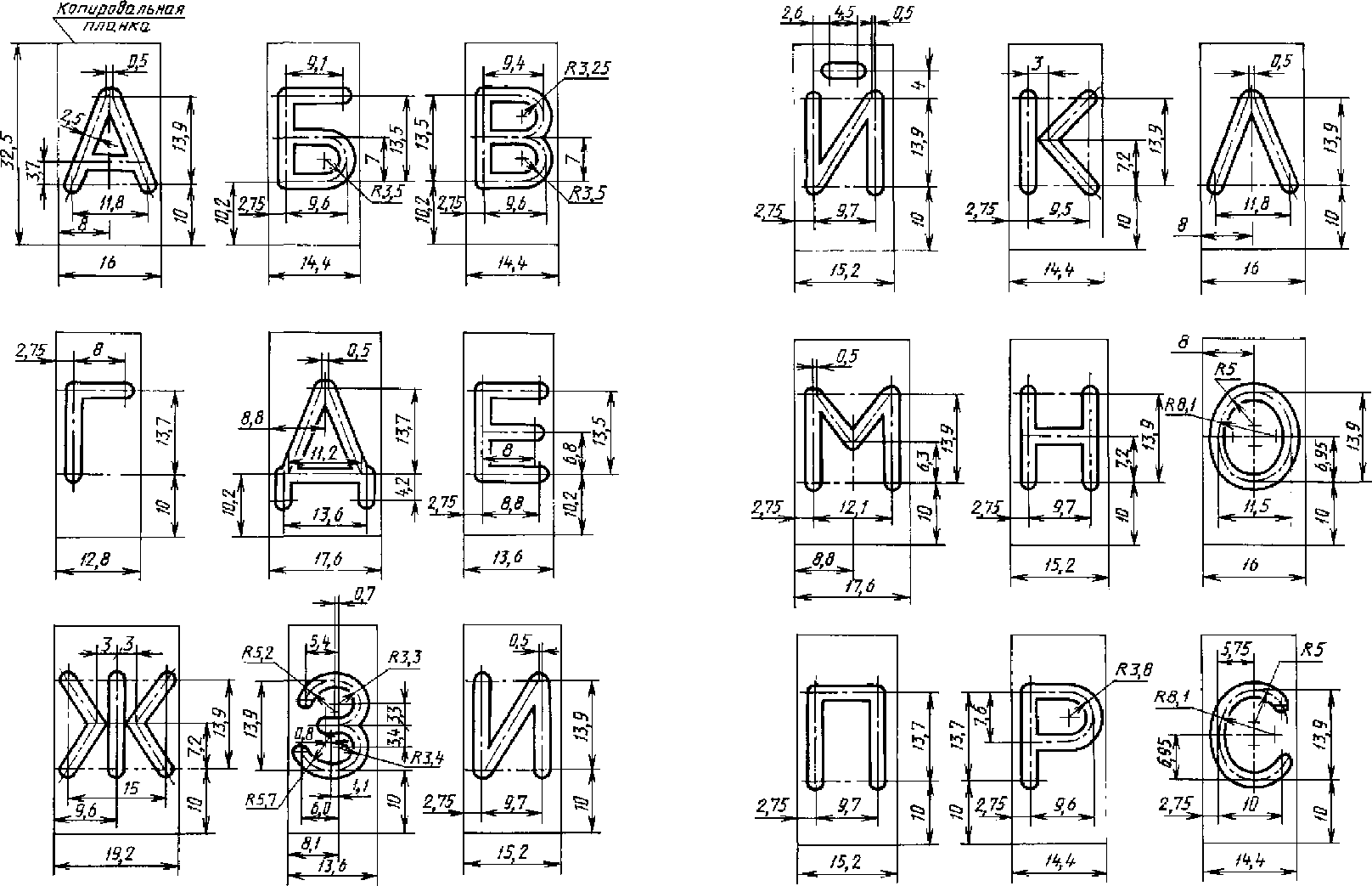

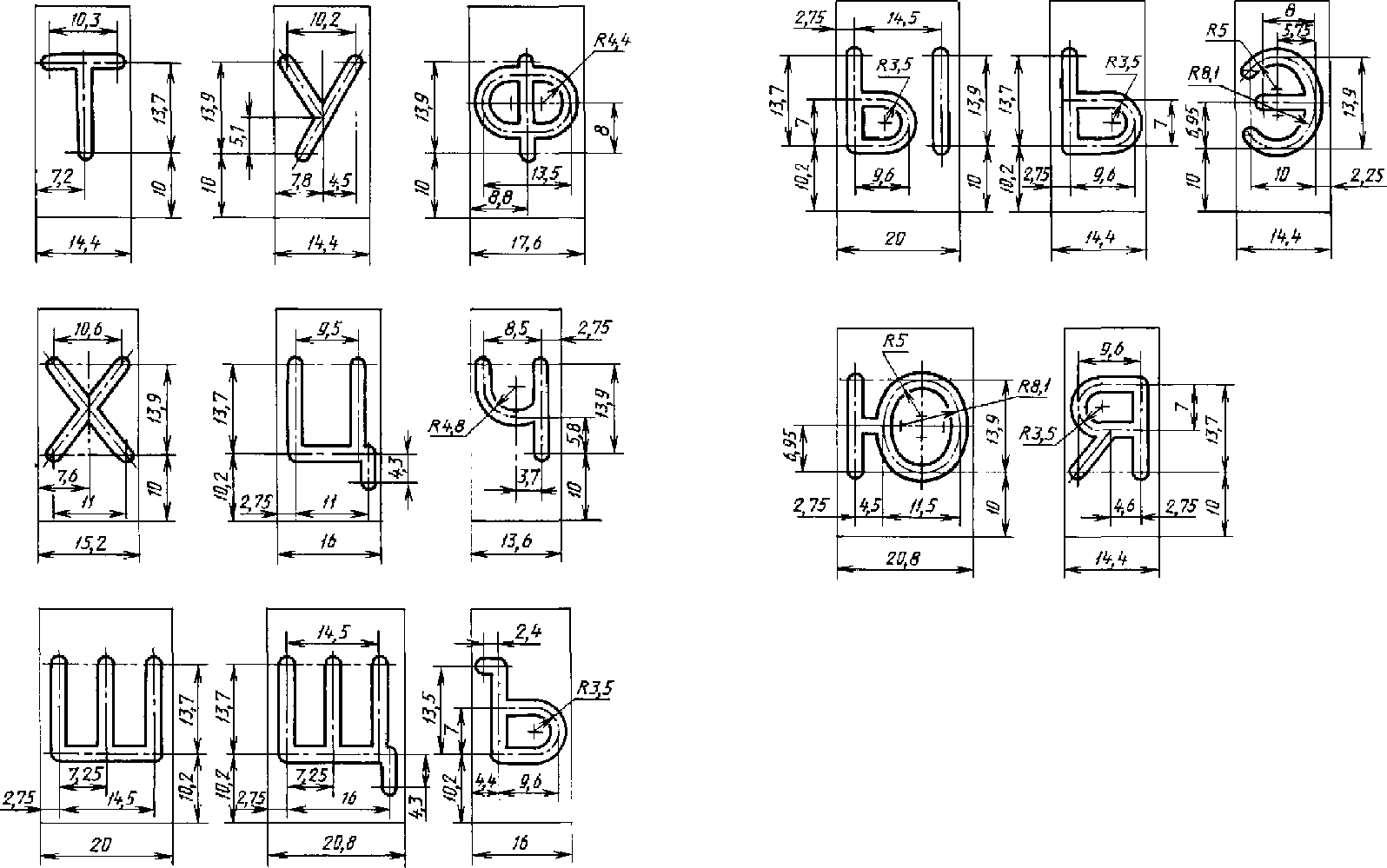

Прописные русские буквы

рис. 3

рис. 4

Прописные латинские буквы

рис. 5

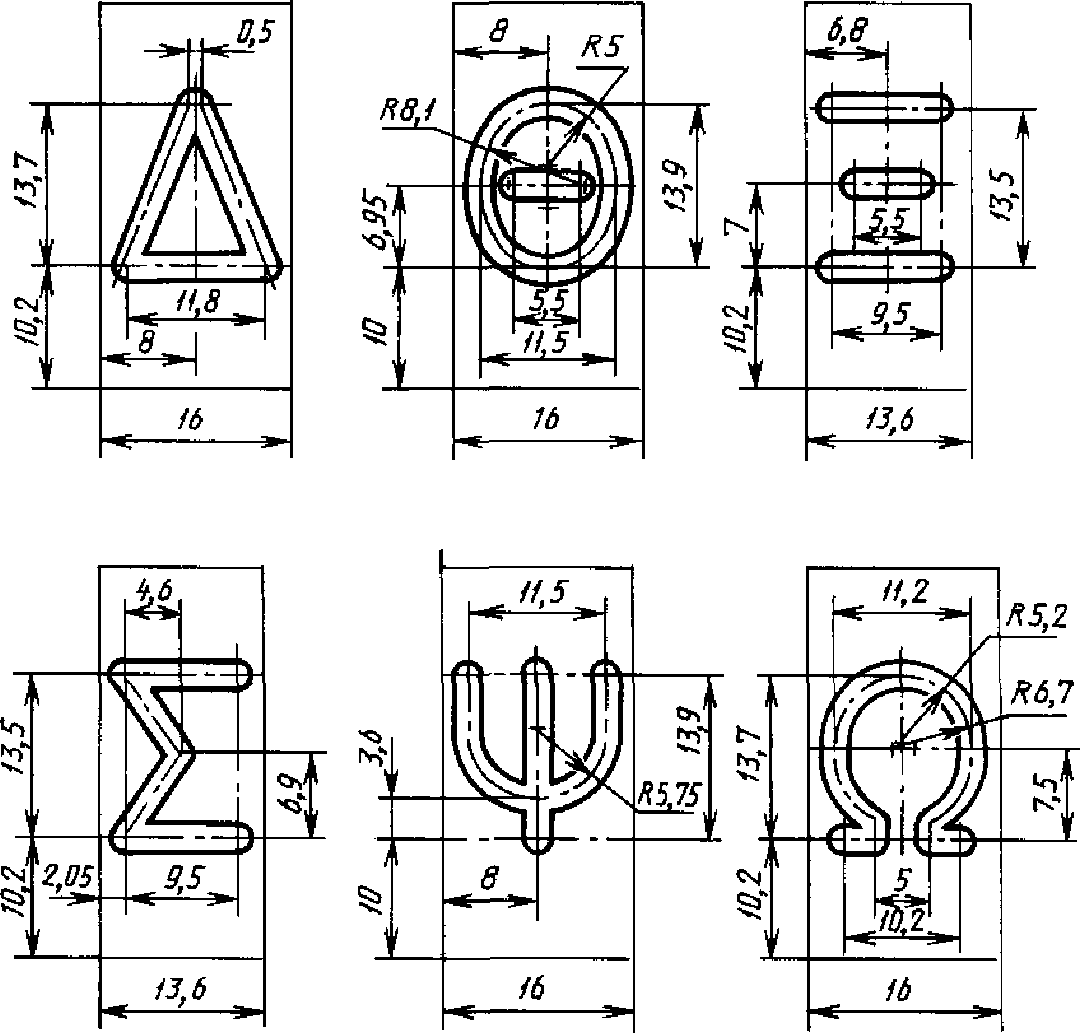

Прописные греческие буквы

рис. 6

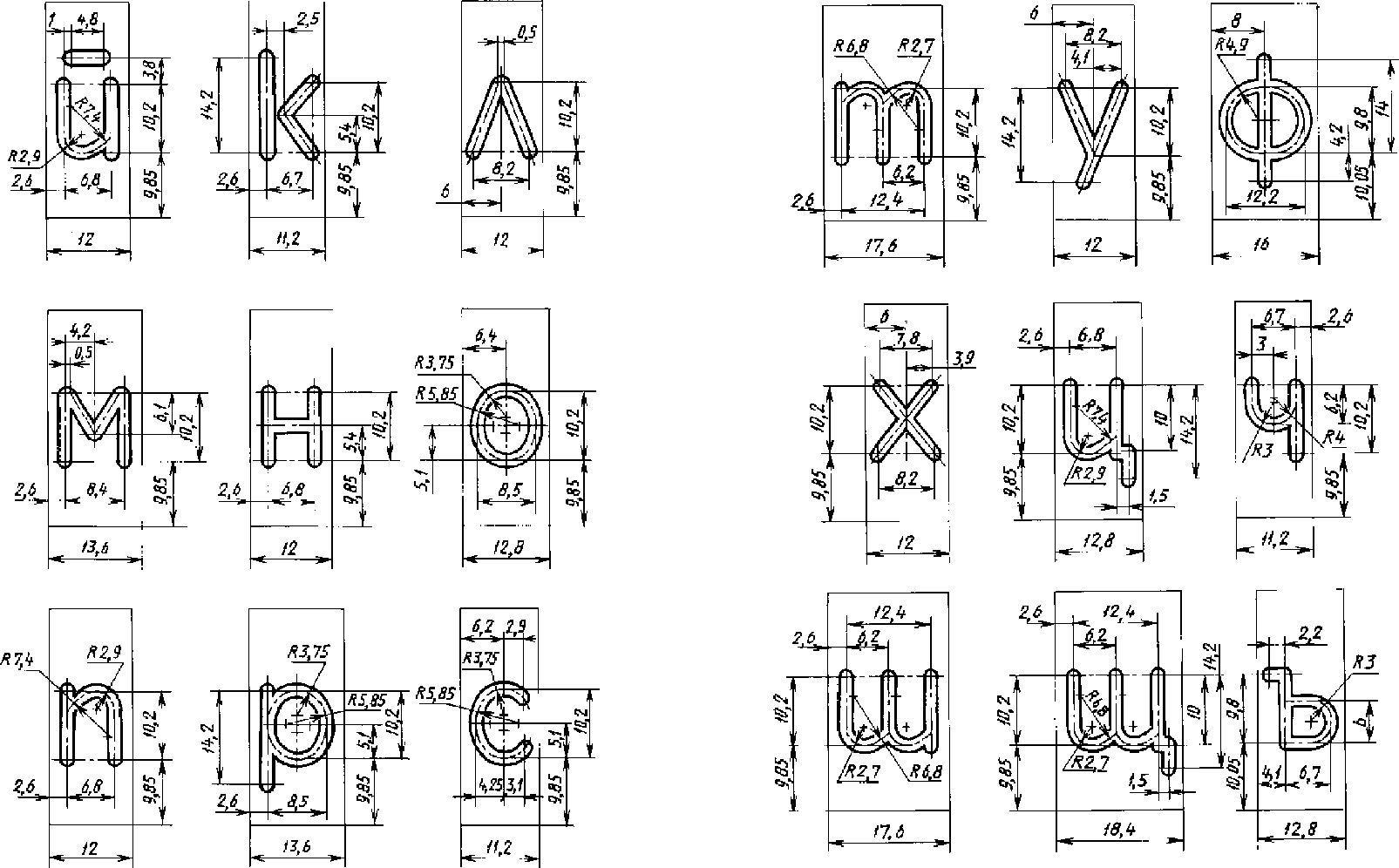

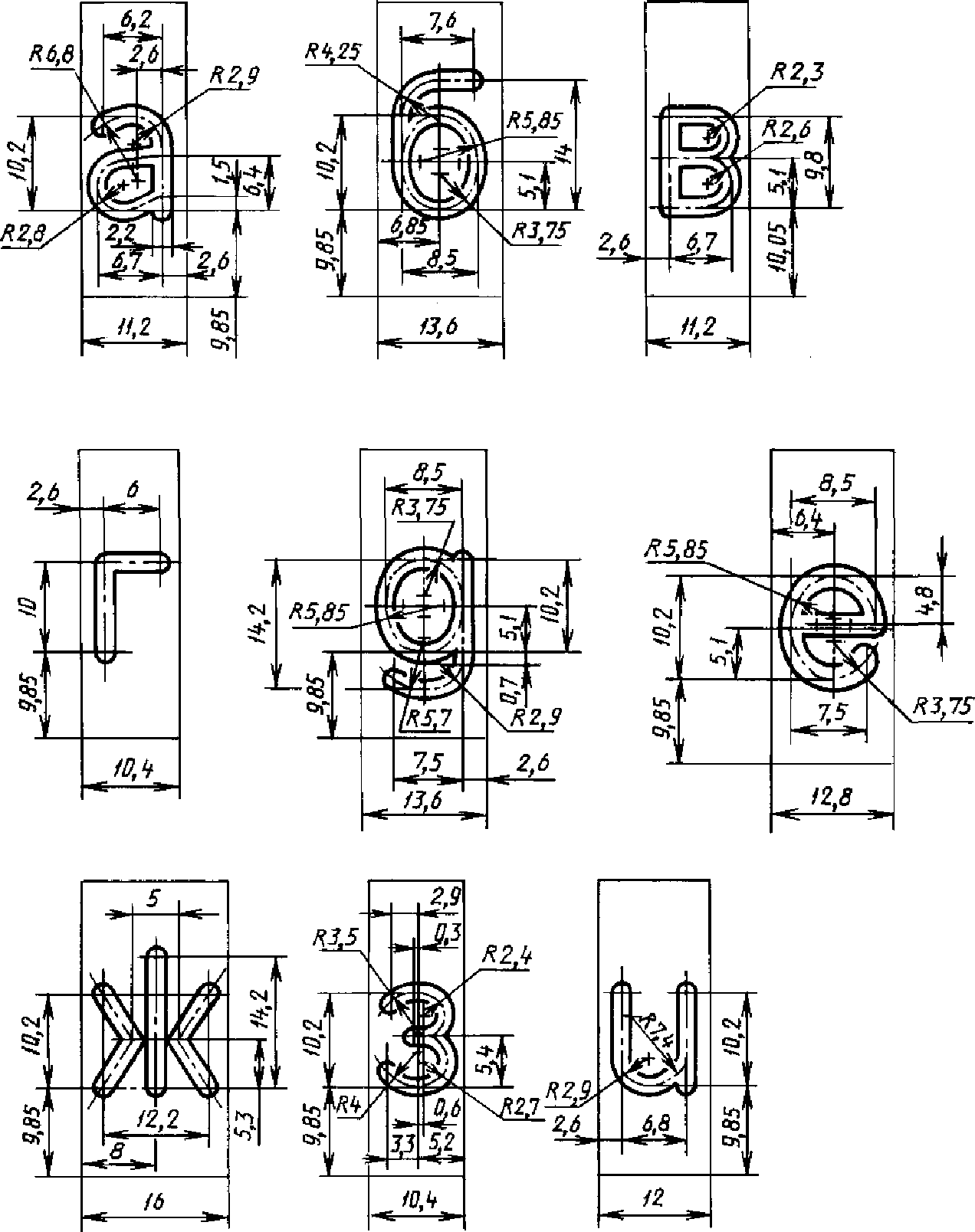

Строчные русские буквы

рис. 7

рис. 8

рис. 9

Строчные латинские буквы

рис. 10

рис. 11

Строчные греческие буквы

рис. 12

рис. 13

рис. 14

Арабские цифры

рис. 15

Римские цифры

рис. 16

Знаки препинания, математические знаки

рис. 17

рис. 18

рис. 19

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 2, 3).

Приложение 1а
Обязательное

ИСПОЛНИТЕЛЬНЫЕ РАЗМЕРЫ ШРИФТА Пр41 ВЫСОТОЙ H = 16 ММ
НА КОПИРОВАЛЬНЫХ ПЛАНКАХ

Прописные русские буквы

рис. 20

рис. 21

рис. 22

Прописные латинские буквы

рис. 23

рис. 24

Прописные греческие буквы

рис. 25

Арабские цифры

рис. 26

Приложение 2
Рекомендуемое

УКАЗАНИЯ
ПО ИЗГОТОВЛЕНИЮ И ПРИМЕНЕНИЮ КОПИРОВАЛЬНЫХ
ГРАВИРОВАЛЬНЫХ ПЛАНОК

1. Конструкция и размеры копировальных планок для всех букв, цифр, знаков, кроме знака формула , приведены на черт. 1. Конструкция и размеры копировальной планки для знака формула приведены на черт. 1а.

рис. 29

Черт. 1

рис. 30

Черт. 1а

Номинальный размер ширины планки равен ширине площадки Ti. Предельные отклонения, мм, на ширину планки Ti, мм:

для T_{i} св. 3 до 6 включ. +0,155,
+0,035;

« » « 6 » 10 « +0,192,
+0,042;»

« » « 10 » 14 « +0,230,
+0,050;»

« » « 14 » 18 « +0,240,
+0,060;»

« » « 18 » 24 « +0,283,
+0,073;»

« » « 24 » 30 « +0,298;
+0,088.»

ПРИЛОЖЕНИЕ 2. (Измененная редакция, Изм. № 3).

2. Расположение шрифтов на планках с указанием привязочных размеров приведено на чертежах в приложении 1.

3. Размеры профиля гравировки шрифтов на планках указаны на черт. 2.

рис. 31

Черт. 2

(Измененная редакция, Изм. № 2).

4. Шрифты на планках выполняются вручную или по копирам.

5. Планки предназначены для нанесения надписей методом гравирования на копировально-фрезерных (гравировальных) станках как непосредственно на изделиях, так и на копировальные шаблоны.

6. Надписи составляют путем набора копировальных планок с соответствующими буквами, цифрами и знаками.

Копировальные планки устанавливают вплотную в паз стола копировально-фрезерного (гравировального) станка.

7. Если надпись предназначена для многократного нанесения на изделие, то рекомендуется по копировальным планкам изготовить копировальный шаблон на эту надпись. Этот шаблон служит копиром для гравирования надписи на копировально-фрезерных (гравировальных) станках.

8. При гравировании надписей на копировально-фрезерных (гравировальных) станках по копировальным планкам или копировальным шаблонам в надписях периодически проверяются только размеры шрифта по высоте и толщине обводки и размеры между словами и строками.

Приложение 3

Обязательное

ЗНАЧЕНИЯ ШИРИНЫ ПЛОЩАДОК Ti ДЛЯ ШРИФТА Пр3

Буква, цифра, знакШирина площадки Ti для шрифта высотой H, мм
1,01,21,62,02,53,04,05,06,08,010,012,016,0
рис. 320,30,40,50,60,80,91,21,51,82,43,03,64,8
рис. 330,40,40,60,70,91,11,41,82,12,83,54,25,6
рис. 340,40,50,60,81,01,21,62,02,43,24,04,86,4
рис. 350,50,50,70,91,11,41,82,32,73,64,55,47,2
рис. 360,60,70,91,11,41,72,22,83,34,45,56,68,8
рис. 370,60,71,01,21,51,82,43,03,64,86,07,29,6
рис. 380,70,81,01,31,62,02,63,33,95,26,57,810,4
рис. 390,70,81,11,41,82,12,83,54,25,67,08,411,2
рис. 400,80,91,21,51,92,33,03,84,56,07,59,012,0
рис. 410,81,01,31,62,02,43,24,04,86,48,09,612,8
рис. 420,91,01,41,72,12,63,44,35,16,88,510,213,6
\text{БВКРСТУЬЭЯ}RYZ\alpha\gamma \sim \approx0,91,11,41,82,32,73,64,55,47,29,010,814,4
рис. 431,01,11,51,92,42,93,84,85,77,69,511,415,2
рис. 441,01,21,62,02,53,04,05,06,08,010,012,016,0
рис. 451,11,31,72,12,63,24,25,36,38,410,512,616,8
рис. 461,11,31,82,22,93,34,45,56,68,811,013,217,6
рис. 471,21,41,82,32,93,54,65,86,99,211,513,818,4
рис. 481,21,41,92,43,03,64,86,07,29,612,014,419,2
рис. 491,31,52,02,53,13,85,06,37,510,012,515,020,0
рис. 501,31,62,12,63,33,95,26,57,810,413,015,620,8
рис. 511,41,62,22,73,44,15,46,88,110,813,516,221,6
рис. 521,41,72,22,83,54,25,67,08,411,214,016,822,4
формула1,51,82,43,03,84,56,07,59,012,015,018,024,0
рис. 541,72,02,73,44,35,16,88,510,213,617,020,427,2
рис. 551,82,12,83,54,45,37,08,810,514,017,521,028,0

ПРИЛОЖЕНИЕ 3. (Измененная редакция, Изм. № 2, 3).

Приложение 4
Обязательное

ЗНАЧЕНИЯ ШИРИНЫ ПЛОЩАДОК T ДЛЯ ШРИФТА Пр41

Буква, цифра, знакВысота шрифта H, мм
1,01,21,62,02,53,04,05,06,08,010,012,016,0
I0,250,30,40,50,60,81,01,31,52,02,53,04,0
10,50,60,81,01,31,52,02,53,04,05,06,08,0
рис. 560,60,70,91,11,41,72,22,83,34,45,56,68,8
рис. 570,60,71,01,21,51,82,43,03,64,86,07,29,6
рис. 580,70,81,01,31,62,02,63,33,95,26,57,810,4
рис. 590,70,81,11,41,82,12,83,54,25,67,08,411,2
рис. 600,81,01,31,62,02,43,24,04,86,48,09,612,8
рис. 610,91,01,41,72,12,63,44,35,16,88,510,213,6
Щ1,01,11,51,92,42,93,84,85,77,69,511,415,2

ПРИЛОЖЕНИЕ 4. (Введено дополнительно, Изм. № 3).
