Утвержден и введен в действие
Постановлением Государственного

комитета СССР по стандартам от 22 декабря 1980 г. № 5900

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШРИФТЫ ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ И АВТОМАТИЗАЦИИ

НАЧЕРТАНИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Types for means of measuring and automation.

Inscription and main dimensions

ГОСТ 26.020-80

Группа П30

МКС 01.140.40

37.100.10

Дата введения 1 января 1985 года для новых разработок — 1 июля 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Всесоюзным научно-исследовательским институтом технической эстетики и Министерством приборостроения, средств автоматизации и систем управления

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.12.80 № 5900

3. ВЗАМЕН ГОСТ 2930-62 в части шрифтов для нанесения надписей методом плоской печати

(Измененная редакция, Изм. № 1)

4. ИЗДАНИЕ (сентябрь 2005 г.) с Изменениями № 1, 2, утвержденными в январе 1983 г., июне 1987 г. (ИУС 5-83, 11-87)

1. Настоящий стандарт распространяется на шрифты приборной гарнитуры (далее — шрифты) для нанесения надписей методом плоской печати на средства измерений и автоматизации, радиоэлектронную аппаратуру и вычислительную технику и устанавливает начертания и основные размеры. Шрифты допускается использовать для нанесения надписей на упаковке и в сопроводительной документации.

Стандарт не распространяется на шрифты для надписей, наносимых на изделия авиационного приборостроения.

(Измененная редакция, Изм. № 2).

2. Шрифт включает: алфавиты (русский, латинский, греческий); цифры (арабские и римские); знаки (препинания, математические), а также показатели степени, индексы.

3. Шрифты в зависимости от начертания разделяют на:

Пр3 — прямое нормальное полужирное;

Пр41 — прямое узкое светлое;

Пр5 — прямое нормальное жирное;

ПрК5 — прямое контурное;

Пр/5 — наклонное нормальное жирное;

ПрК/5 — наклонное контурное.

Начертания и состав шрифтов приведены в приложении 1.

4. Шрифт Пр3 — основной шрифт. При дефиците площади и композиционных соображениях допускается использовать шрифт Пр41, а для выделения надписей, обозначающих название, тип, модель прибора и т.п. — шрифты Пр5, ПрК5, Пр/5 и ПрК/5.

5. Размеры шрифтов зависят от высоты H прописных букв [см. приложение 2 (черт. 1)].

Высоту H выбирают из ряда: 0,6; 0,8; 1,0; 1,2; 1,6; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0 мм. Дальнейшее увеличение высоты выполняют десятикратным увеличением размеров указанного ряда.

Примечание. Не допускается применять шрифты Пр5, ПрК5, Пр/5, ПрК/5 высотой менее 3 мм.

6. Условное обозначение шрифта должно состоять из слова «шрифт», высоты шрифта, начертания и обозначения настоящего стандарта.

Пример условного обозначения шрифта высотой 5 мм начертания Пр3:

Шрифт 5-Пр3 ГОСТ 26.020-80

Приложение 1 (обязательное)

НАЧЕРТАНИЯ И СОСТАВ ШРИФТОВ

Пр3 — прямое нормальное полужирное начертание

Информационные данные

Черт. 1

Пр41 — прямое узкое светлое начертание

Информационные данные

Черт. 2

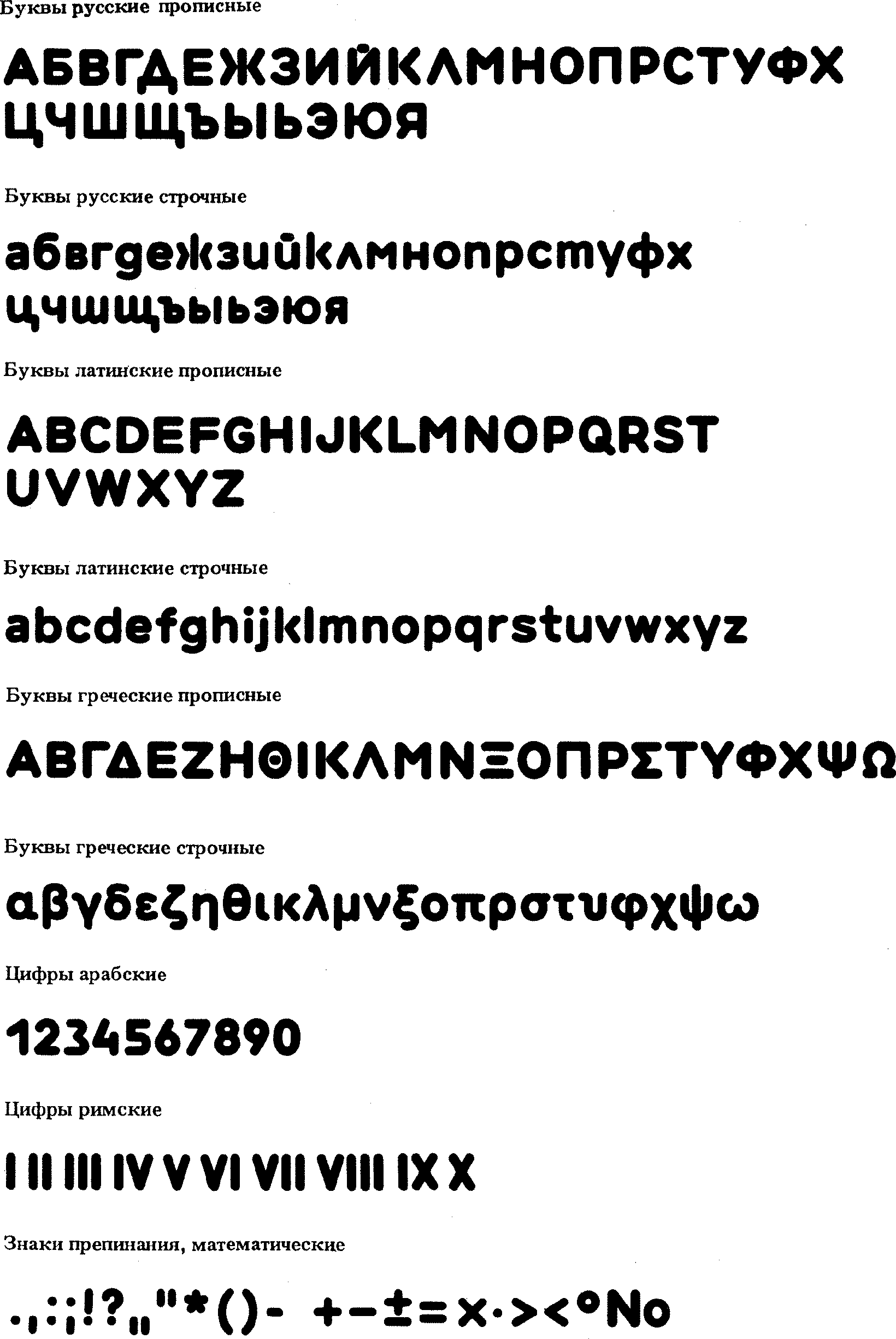

Пр5 — прямое нормальное жирное начертание

Информационные данные

Черт. 3

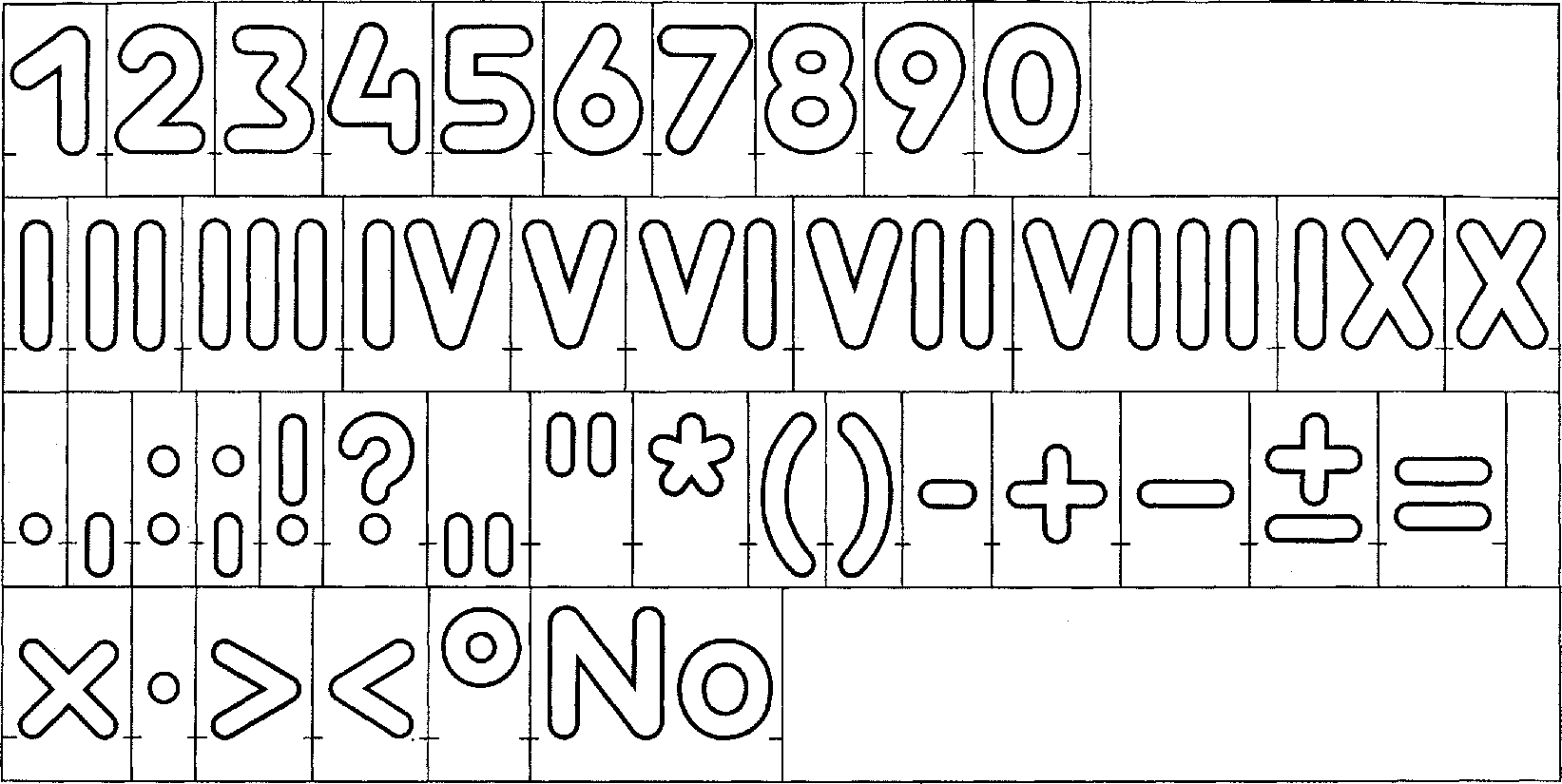

ПрК5 — прямое контурное начертание

Информационные данные

Черт. 4

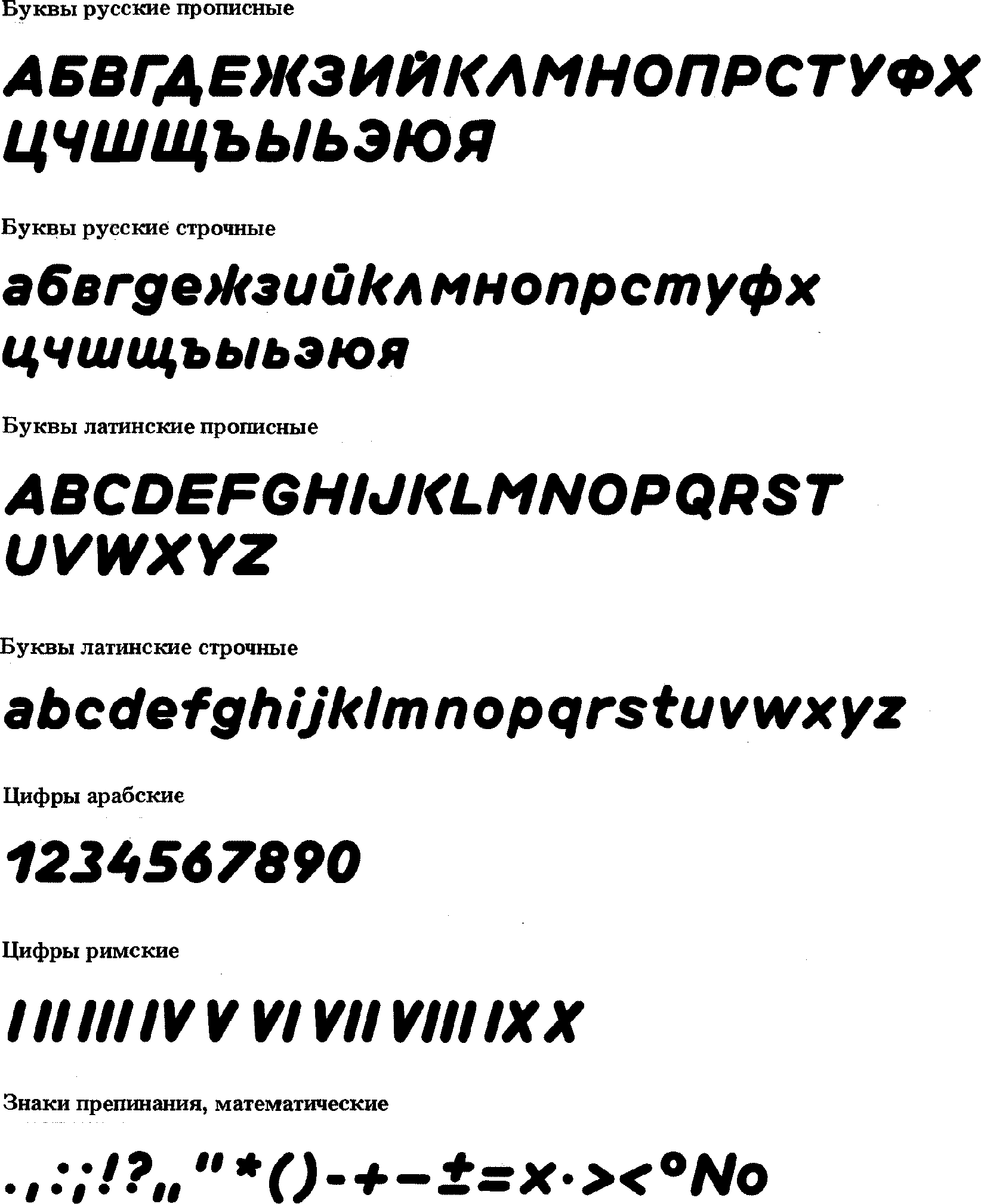

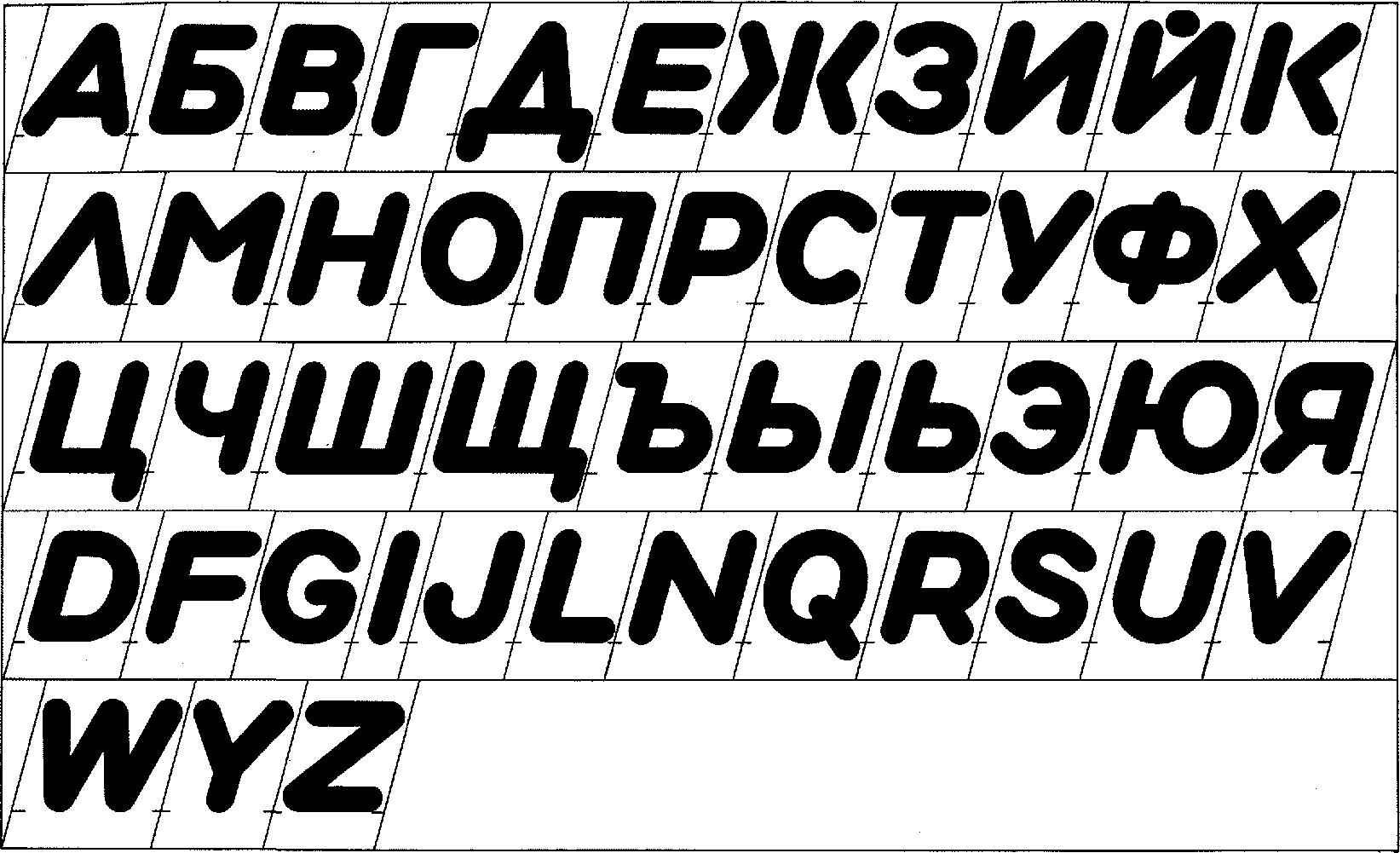

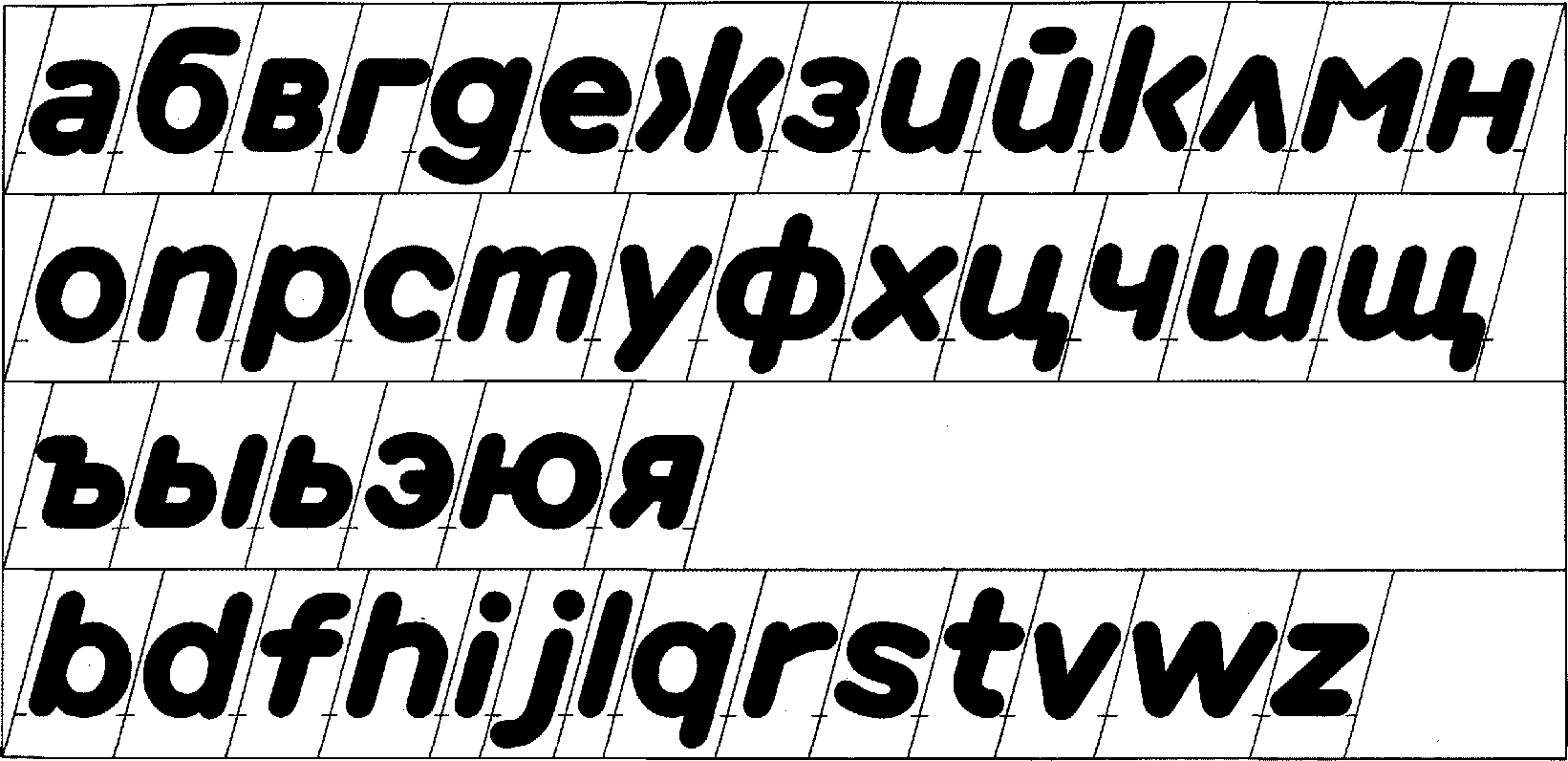

Пр/5 — наклонное нормальное жирное начертание

Черт. 5

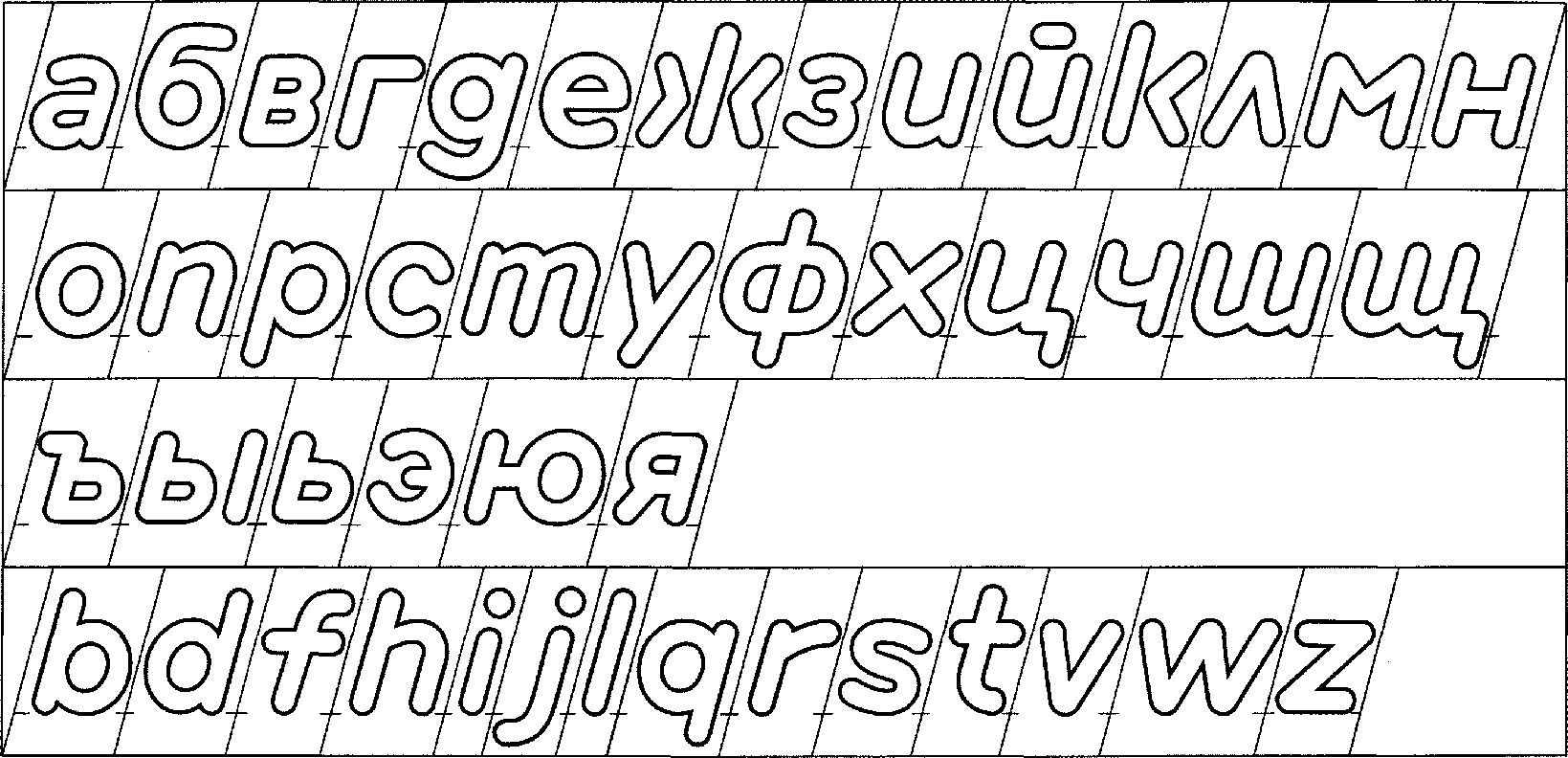

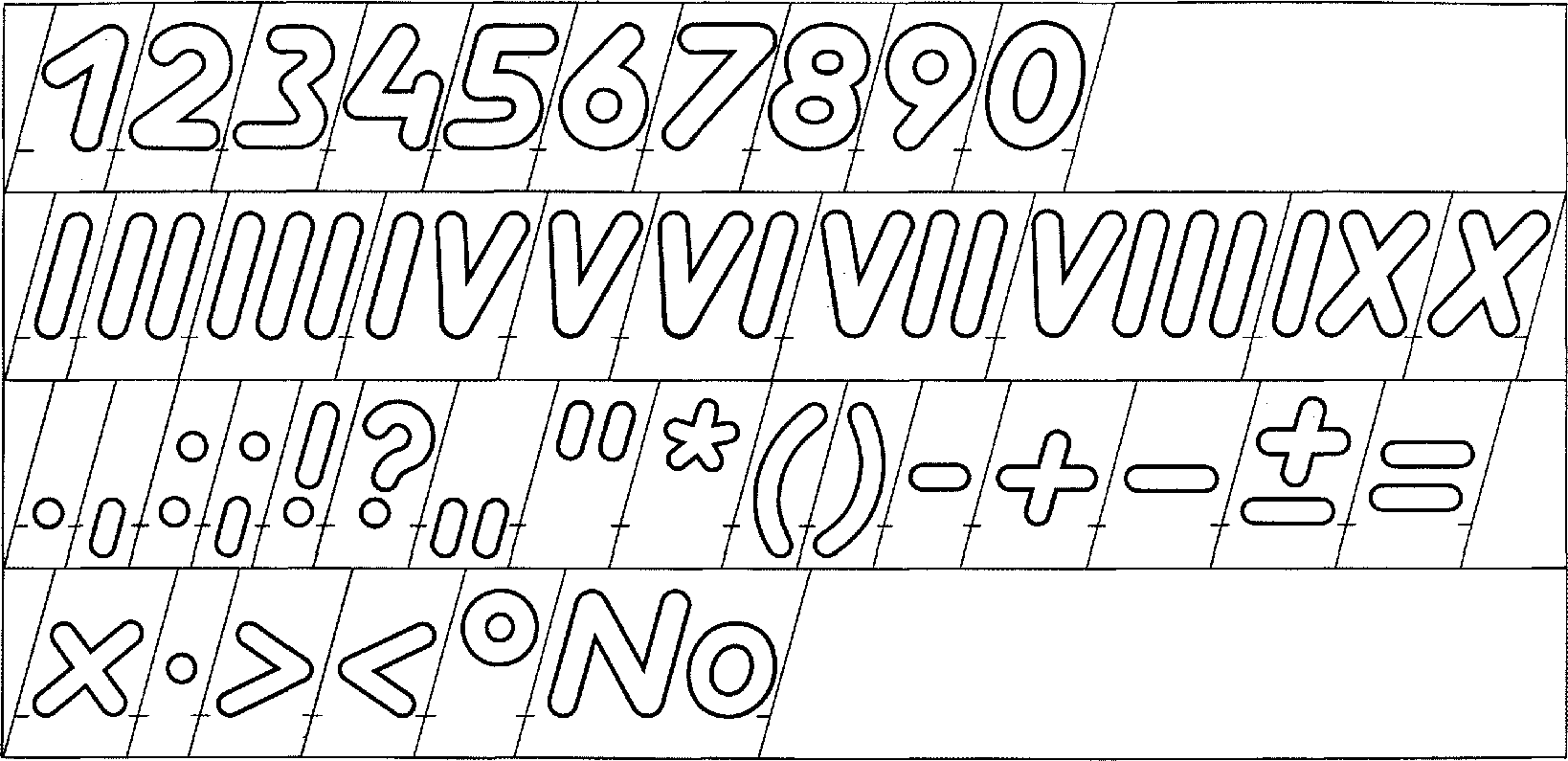

ПрК/5 — наклонное контурное начертание

Черт. 6

Приложение 2 (рекомендуемое)

ТРЕБОВАНИЯ К НАДПИСЯМ

1. Надписи набирают путем выклеивания фотооригиналов площадок шрифта крупного размера (например, 10 или 20 мм) с последующим фотоуменьшением выклеенных надписей до необходимого размера.

Площадки, на которых размещены знаки, обеспечивают равномерность и постоянство межбуквенных и межстрочных расстояний.

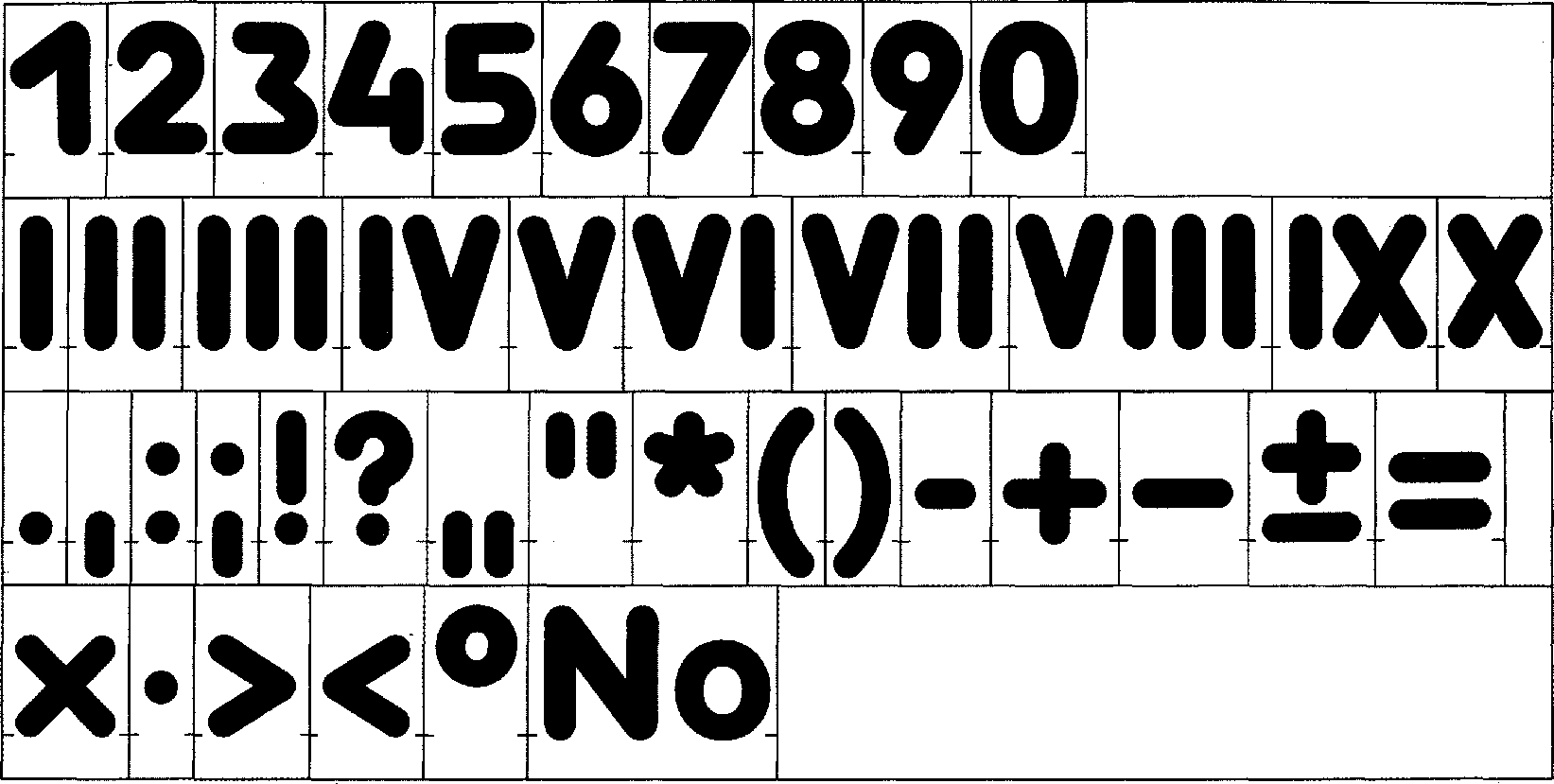

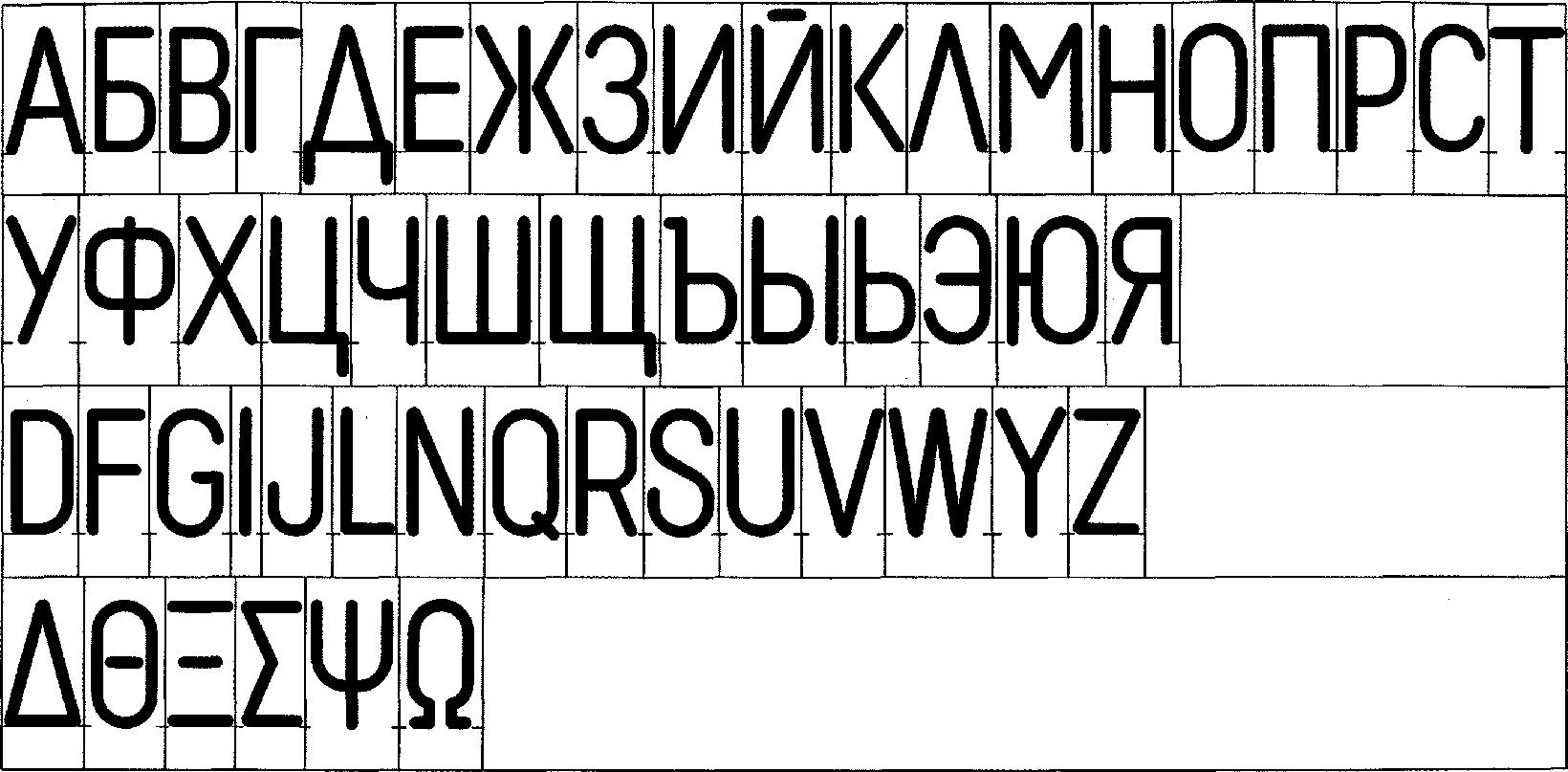

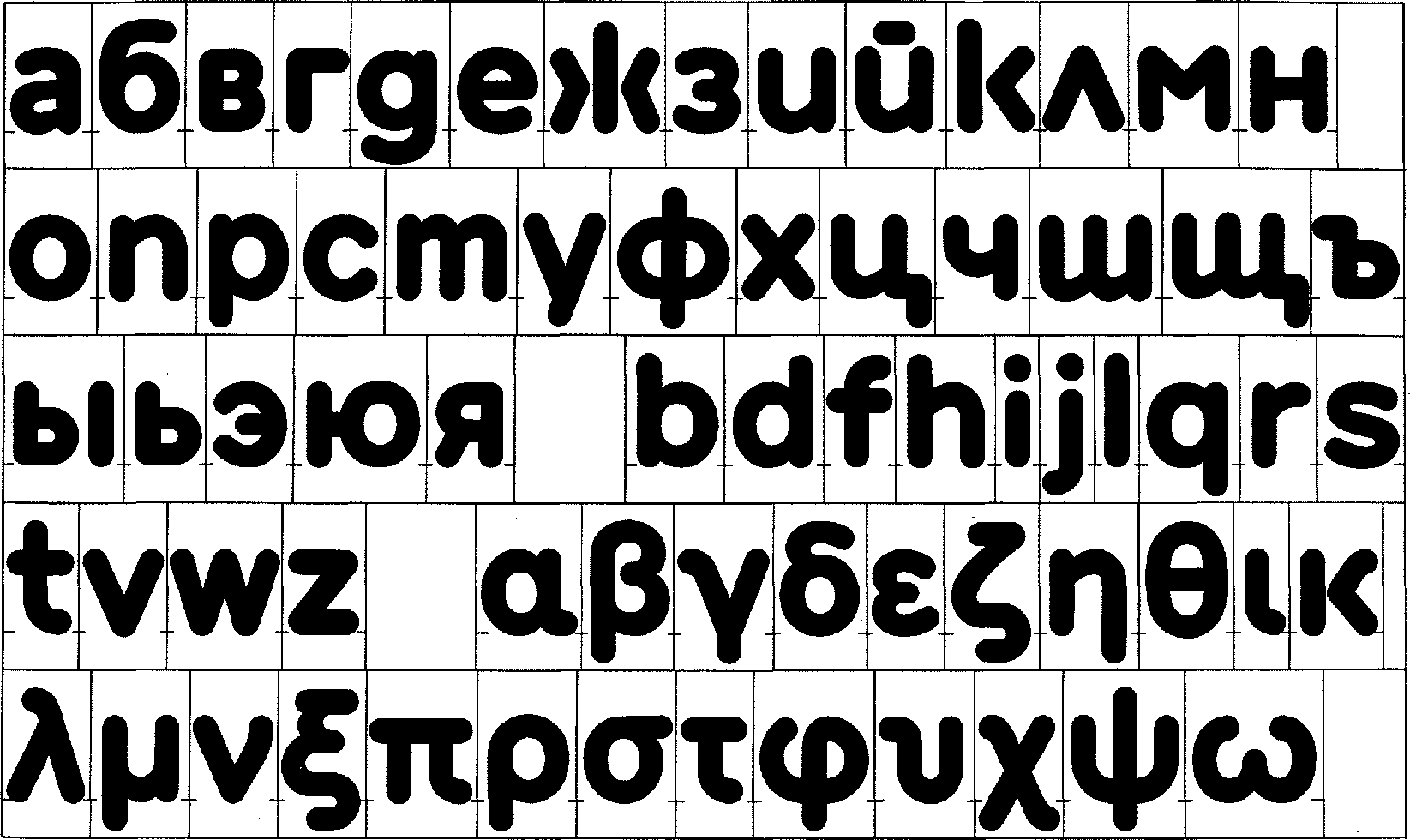

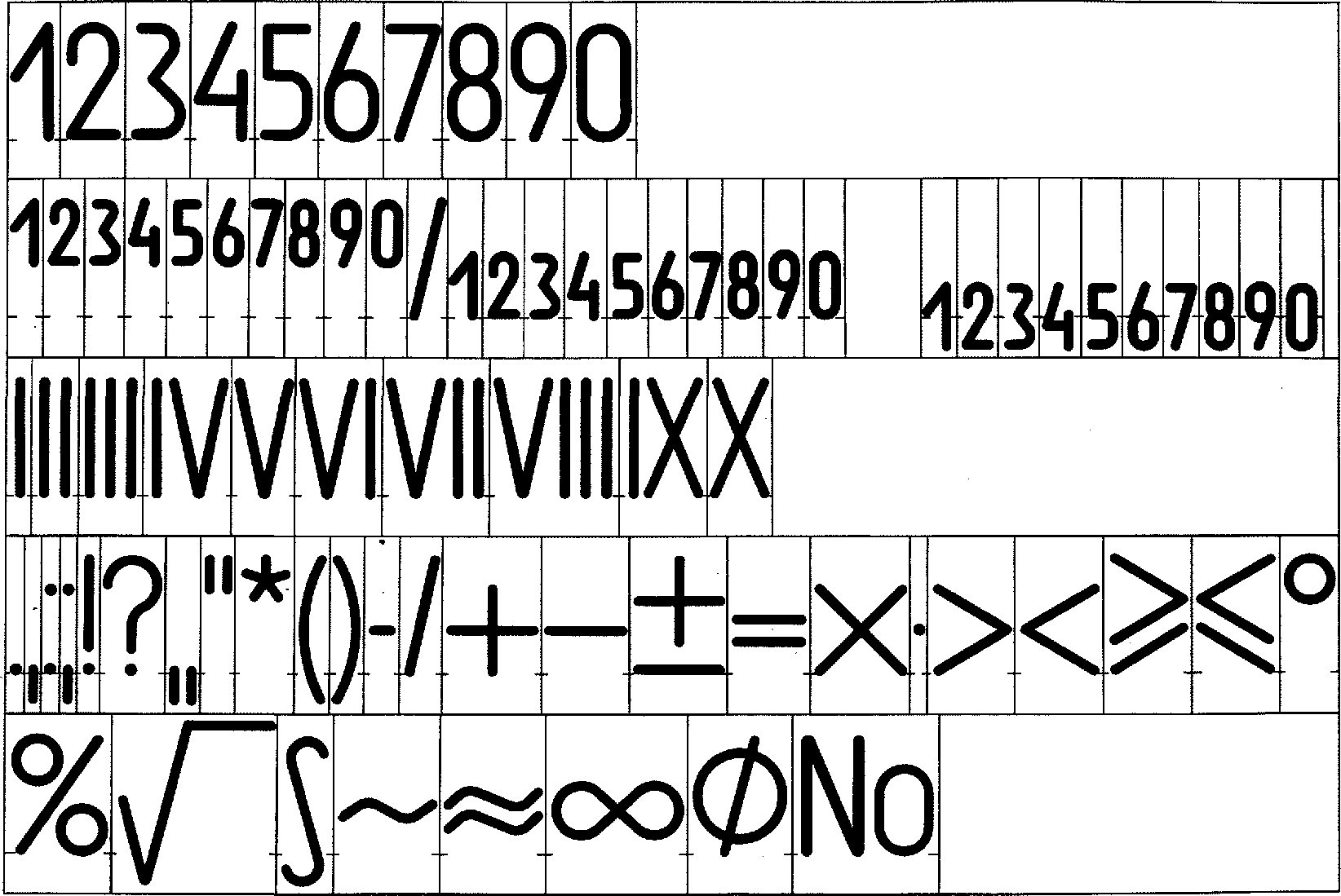

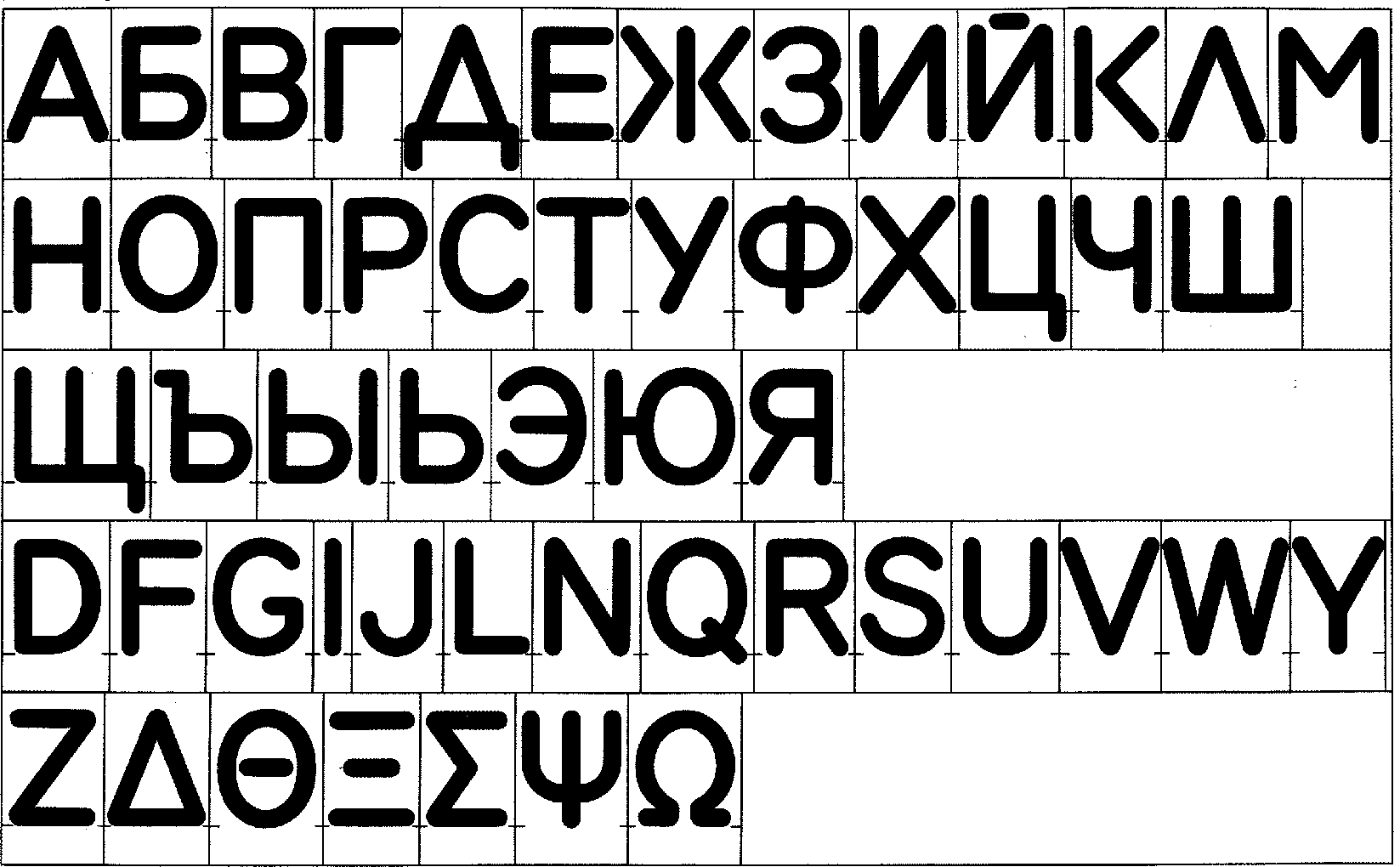

Расположение шрифтов на площадках для каждого начертания приведено на черт. 3 - 20.

2. Длина надписи складывается из суммы ширин площадок (черт. 2). Длину надписи рассчитывают по табл. 1 - 4. Для определения истинной длины надписи следует сумму ширин площадок умножить на заданную высоту шрифта.

Пример определения длины надписи «СТОП»: буквы прописные, шрифт 5 — Пр3.

По табл. 1 определяют сумму ширин площадок

0,90 + 0,85 + 1,00 + 0,95 = 3,7 мм.

Длина надписи при высоте шрифта 5 мм составляет 5 x 3,7 = 18,5 мм.

Допускается набирать надписи с интервалами между буквами большими, чем это предусмотрено на площадках. В этом случае надписи набирают введением дополнительных интервалов между площадками. Интервалы выбирают из композиционных соображений.

При определении длины надписи следует учитывать сумму дополнительных интервалов.

H — высота шрифта; K — высота площадки (3/2 H), T — ширина площадки; ЛШ — расстояние от основания площадки до линии шрифта (1/2 H)

Черт. 1

Информационные данные

ПНП — проекция боковой стороны наклонной площадки; И — расстояние между надписями; L — длина надписи

Черт. 2

Таблица 1

Значения ширины площадок T для шрифта Пр3, приведенные в отношениях к высоте шрифта, принятого за единицу

Прописная буква	T	Прописная буква	T	Прописная буква	T	Строчная буква	T	Строчная буква	T	Строчная буква	T	Цифра арабская, римская	T	Дробь, степень, индекс	T	Знак	T	Знак	T
А	0,95	Ш	1,25	\Delta	0,95	а	0,70	ш	1,10	\beta	0,75	1	0,70	1	0,45	.	0,30		1,50
Б	0,90	Щ	1,30	\Theta	1,00	б	0,75	щ	1,15	\gamma		2	0,75	2	0,50	,		\int	0,45
В	0,90	Ъ	0,95	\Xi	0,85	в	0,70	ъ	0,75	\delta		3		3		:		~	0,90
Г	0,80	Ы	1,15	\Sigma	0,85	г	0,60	ы	0,90	\epsilon	0,65	4		4		;		\approx	0,90
Д	1,05	Ь	0,90	\psi	1,00	д	0,80	ь	0,70	\xi	0,70	5		5		!	0,40	\infty	1,30
Е	0,85	Э	0,90	\Omega	1,00	е	0,75	э	0,70	\eta	0,75	6		6		?	0,70	Ø	0,90
Ж	1,20	Ю	1,30			ж	1,00	ю	1,00	J	0,80	7	0,70	7	0,45	«»	0,50	N	1,65
З	0,85	Я	0,90			з	0,65	я	0,70	\iota	0,40	8		8		*	0,60
И, Й	0,95	D	0,95			и, й	0,75	b	0,80	\kappa	0,70	9	0,75	9	0,50	( )	0,40
К	0,90	F	0,85			к	0,70	d	0,80	\lambda	0,70	0	0,75	0	0,50	-
Л	0,90	G	0,95			л	0,75	f	0,55	\mu	0,75	I	0,40			/
М	1,10	I	0,35			м	0,85	h	0,75	\nu	0,70	II	0,70			+	0,85
Н	0,95	J	0,80			н	0,75	i	0,30	\xi	0,70	III	0,90			-	0,80
О	1,00	L	0,80			о		j	0,40	\pi	0,80	IV	1,00			\pm	0,85
П	0,95	N	0,95			п		l	0,30	\rho	0,80	V	0,70			=
Р	0,90	Q	1,00			р	0,80	q	0,80	\sigma	0,85	VI	1,00			\times
С	0,90	R	0,90			с	0,70	r	0,55	\tau	0,60	VII	1,25			·	0,30
Т	0,85	S	0,85			т	1,10	s	0,60	\upsilon	0,80	VIII	1,50			>	0,76
У	0,90	U	0,95			у	0,75	t	0,55	\varphi	1,05	IX	1,05			<
Ф	1,10	V	0,90			ф	1,00	v	0,75	\chi	0,75	X	0,80			\geq
Х	0,90	W	1,15			х	0,70	w	0,95	\psi	0,95					\leq
Ц 1,00
Y	0,85			ч	0,80	z	0,60	\omega	1,10					°	0,55			Ч	0,80
Z	0,90	ч	0,70	ч	0,80	\alpha	0,85	%	1,10					°	0,55		Таблица 2	Ч	0,80

Значения ширины площадок T для шрифта Пр41, приведенные
в отношениях к высоте шрифта, принятого за единицу

Прописная буква	T	Прописная буква	T	Прописная буква	T	Строчная буква	T	Строчная буква	T	Строчная буква	T	Цифра арабская, римская	T	Дробь, степень, индекс	T	Знак	T	Знак	T
А	0,65	Ш	0,90	\Delta	0,65	а	0,55	ш	0,75	\beta	0,65	1	0,45	1	0,30	.	0,15		1,40
Б	0,60	Щ	0,95	\Theta	0,65	б	0,60	щ	0,80	\gamma	0,65	2	0,55	2	0,35	,		\int	0,50
В	0,60	Ъ	0,65	\Xi	0,55	в	0,55	ъ	0,65	\delta	0,60	3		3		:		~	0,90
Г	0,50	Ы	0,80	\Sigma	0,55	г	0,45	ы	0,75	\epsilon	0,55	4		4		;		\approx	0,90
Д	0,75	Ь	0,60	\psi	0,75	д	0,60	ь	0,55	\xi	0,60	5		5		!	0,20	\infty	1,20
Е	0,60	Э	0,60	\Omega	0,65	е	0,60	э	0,60	\eta		6		6		?	0,55	Ø	0,90
Ж	0,85	Ю	0,85			ж	0,80	ю	0,80	J		7	0,50	7	0,30	«»	0,30	N	1,25
З	0,60	Я	0,60			з	0,55	я	0,55	\iota	0,30	8	0,55	8	0,35	*	0,50
И, Й	0,70	D	0,60			и, й	0,65	b	0,60	\kappa	0,55	9		9		( )	0,30
К	0,60	F	0,55			к	0,55	d	0,60	\lambda	0,60	0		0		-	0,30
Л	0,65	G	0,65			л	0,60	f	0,40	\mu		I	0,20			/	0,35
М	0,80	I	0,25			м	0,75	h	0,65	\nu		II	0,40			+	0,85
Н	0,65	J	0,55			н	0,65	i	0,20	\xi		III	0,55			-	0,75
О		L	0,50			о	0,60	j	0,30	\pi	0,75	IV	0,75			\pm	0,85
П		N	0,70			п	0,65	l	0,20	\rho	0,60	V	0,55			=	0,70
Р	0,60	Q	0,65			р	0,65	q	0,60	\sigma	0,65	VI	0,75			\times	0,85
С		R	0,60			с	0,60	r	0,40	\tau	0,50	VII	0,90			·	0,15
Т		S	0,60			т	0,80	s	0,50	\varphi	0,80	VIII	1,10			>	0,75
У		U	0,65			у	0,60	t	0,40	\upsilon	0,65	IX	0,75			<
Ф	0,80	V	0,65			ф	0,85	v	0,60	\chi	0,65	X	0,55			\geq
Х	0,65	W	0,85			х	0,55	w	0,75	\psi	0,75					\leq
Ц	0,70	Y	0,60			ц	0,65	z	0,45	\omega	0,90					°	0,50
Ч	0,60	Z	0,60			ч	0,55	\alpha	0,70	\omega	0,90					%	0,90

Таблица 3

Значения ширины площадок T для шрифтов Пр5, ПрК5,
приведенные в отношениях к высоте шрифта,
принятого за единицу

Прописная буква	T	Прописная буква	T	Прописная буква	T	Строчная буква	T	Строчная буква	T	Строчная буква	T	Цифра арабская, римская	T	Знак	T
А	1,05	Ш	1,45	\Delta	1,05	а	0,80	ш	1,20	\beta	0,85	1	0,80	.	0,50
Б	1,00	Щ	1,50	\Theta	1,05	б	0,85	щ	1,35	\gamma	0,90	2	0,85	,
В	1,00	Ъ	1,00	\Xi	1,00	в	0,80	ъ	0,85	\delta	0,85	3		:
Г	0,90	Ы	1,40	\Sigma	0,95	г	0,70	ы	1,10	\epsilon	0,70	4		;
Д	1,20	Ь	0,90	\psi	1,20	д	0,90	ь	0,75	\xi	0,85	5		!
Е	1,00	Э	0,95	\Omega	1,05	е	0,85	э	0,80	\eta	0,90	6		?	0,80
Ж	1,40	Ю	1,50			ж	1,10	ю	1,20	J	0,85	7	0,80	«»	0,80
З	0,95	Я	1,00			з	0,75	я	0,80	\iota	0,50	8	0,85	*	0,90
И, Й	1,15	D	1,05			и, й	0,90	b	0,90	\kappa	0,85	9	0,85	(	0,60
К	1,05	F	1,00			к	0,85	d	0,90	\lambda	0,80	0	0,90	)	0,60
Л	1,05	G	0,95			л	0,80	f	0,65	\mu	0,90	I	0,50	-	0,70
М	1,25	I	0,50			м	1,00	h	0,90	\xi	0,80	II	0,90	+	1,00
Н	1,15	J	0,95			н	0,90	i	0,40	\pi	1,00	III	1,25	-
О	1,05	L	0,90			о	0,85	j	0,50	\rho	0,90	IV	1,30	\pm
П	1,15	N	1,15			п	0,90	l	0,40	\sigma	0,90	V	0,90	=
Р	1,00	Q	1,05			р	0,90	q	0,90	\tau	0,70	VI	1,30	\times
С	0,95	R	1,00			с	0,80	r	0,70	\varphi	1,10	VII	1,70	·	0,50
Т		S	1,00			т	1,20	s	0,80	\nu	0,90	VIII	2,05	>	0,90
У		U	1,10			у	0,85	t	0,70	\chi	0,80	IX	1,30	<	0,90
Ф	1,20	V	1,05			ф	1,15	v	0,80	\psi	1,10	X	0,90	°	0,80
Х	1,00	W	1,35			х	0,75	w	1,05	\omega	1,25			№	1,95
Ц	1,20	Y	1,00			ч	1,05	z	0,75
Ч	1,00	Z	1,00			ч	0,80	\alpha	0,95

Таблица 4

Значения ширины площадок T для шрифтов Пр/5 и ПрК/5,
приведенные в отношениях к высоте шрифта,
принятого за единицу

Прописная буква	T	Прописная буква	T	Строчная буква	T	Строчная буква	T	Цифра арабская, римская	T	Знак	T
А	1,05	Ш	1,45	а	0,80	ш	1,20	1	0,80	.
Б	1,00	Щ	1,50	б	0,85	щ	1,35	2	0,85	,	0,50
В	1,00	Ъ	1,10	в	0,80	ъ	0,85	3		:	0,50
Г	0,90	Ы	1,40	г	0,70	ы	1,10	4		;
Д	1,25	Ь	0,95	д	0,90	ь	0,75	5		!
Е	1,00	Э	0,95	е	0,85	э	0,80	6		?	0,75
Ж	1,40	Ю	1,50	ж	1,15	ю	1,20	7		«»	0,80
З	0,95	Я	1,00	з	0,75	я	0,80	8		*	0,90
И, Й	1,15	D	1,05	и, й	0,90	b	0,90	9		(	0,60
К	1,05	F	1,00	к	0,85	d	0,90	0	0,90	)	0,60
Л	1,05	G	1,00	л	0,80	f	0,75	I	0,50	-	0,70
М	1,25	I	0,50	м	1,00	h	0,90	II	0,90	+
Н	1,15	J	0,95	н	0,90	i	0,40	III	1,25	-	1,00
О	1,05	L	0,90	о	0,85	j	0,60	IV	1,30	\pm	1,00
П	1,15	N	1,15	п	0,90	l	0,40	V	0,90	=
Р	1,00	Q	1,10	р	0,90	q	0,90	VI	1,30	\times
С	0,95	R	1,00	с	0,80	r	0,75	VII	1,70	·	0,50
Т		S	1,00	т	1,20	s	0,80	VIII	2,05	>	0,90
У		U	1,10	у	0,85	t	0,70	IX	1,30	<	0,90
Ф	1,20	V	1,05	ф	1,15	V	0,80	X	0,90	°	0,80
Х	1,00	W	1,35	х	0,85	w	1,25			№	1,95
Ц	1,20	Y	1,00	ц	1,00	z	0,75			ПНП	0,40
Ч	1,00	Z	1,00	ч	0,80	z	0,75

3. Расстояние между надписями устанавливают равным ширине площадки нормальной прописной буквы (например И, Н, П). При увеличении интервала между буквами расстояние между надписями соответственно увеличивают. Значения расстояния выбирают из композиционных соображений.

4. Расстояние между строками (минимальное) образуется нижним и верхним полями площадок и равно 1/2 высоты шрифта. Допускается увеличивать межстрочные расстояния. Значения межстрочных расстояний выбирают из композиционных соображений.

Пр3. Прописные буквы. Расположение на площадках.

Высота шрифта H = 30 мм; высота площадки K = 45 мм; ширина площадок T — по табл. 1.

Информационные данные

Черт. 3

Примечание. При сочетаниях букв типа ГА, ГЛ, ГД, ТА, УЛ и т.д. допускается сокращать интервалы, предусмотренные площадками. Интервал в этом случае выбирают из композиционных соображений.

Пр3. Строчные буквы. Расположение на площадках.

Информационные данные
