Утвержден и введен в действие
Постановлением Госстроя СССР

от 12 марта 1991 г. № 8

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ДЛЯ АЭРОДРОМНЫХ ПОКРЫТИЙ

КОНСТРУКЦИЯ

Structure fittings and mounting products of reinforced concrete slabs for aerodrome pavement. Structure

ГОСТ 25912.4-91

Группа Ж33

ОКП 58 6711

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством обороны СССР.

Разработчики: Б.И. Демин, канд. техн. наук (руководитель темы); В.А. Долинченко, канд. техн. наук; Н.Б. Васильев, канд. техн. наук; В.А. Кульчицкий, канд. техн. наук; К.Д. Жуков; Л.Б. Пчелкина; В.М. Скубко.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 12.03.1991 № 8.

3. Взамен ГОСТ 25912.3-83.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 103-76 ГОСТ 535-88 ГОСТ 14098-85 ГОСТ 25912.0-91 ГОСТ 25912.1-91 ГОСТ 25912.2-91 ГОСТ 25912.3-91 СНиП 2.01.01-82 3 3 4 6 Вводная часть; 7 Вводная часть; 7 Вводная часть; 7 3

Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия предварительно напряженных железобетонных плит ПАГ, предназначенных для устройства сборных аэродромных покрытий, — ПАГ-14 по ГОСТ 25912.1, ПАГ-18 по ГОСТ 25912.2 и ПАГ-20 по ГОСТ 25912.3 и устанавливает конструкцию указанных арматурных и монтажно-стыковых изделий.

1. Форма и размеры арматурных изделий должны соответствовать приведенным на черт. 1, монтажно-стыковых изделий — на черт. 2.

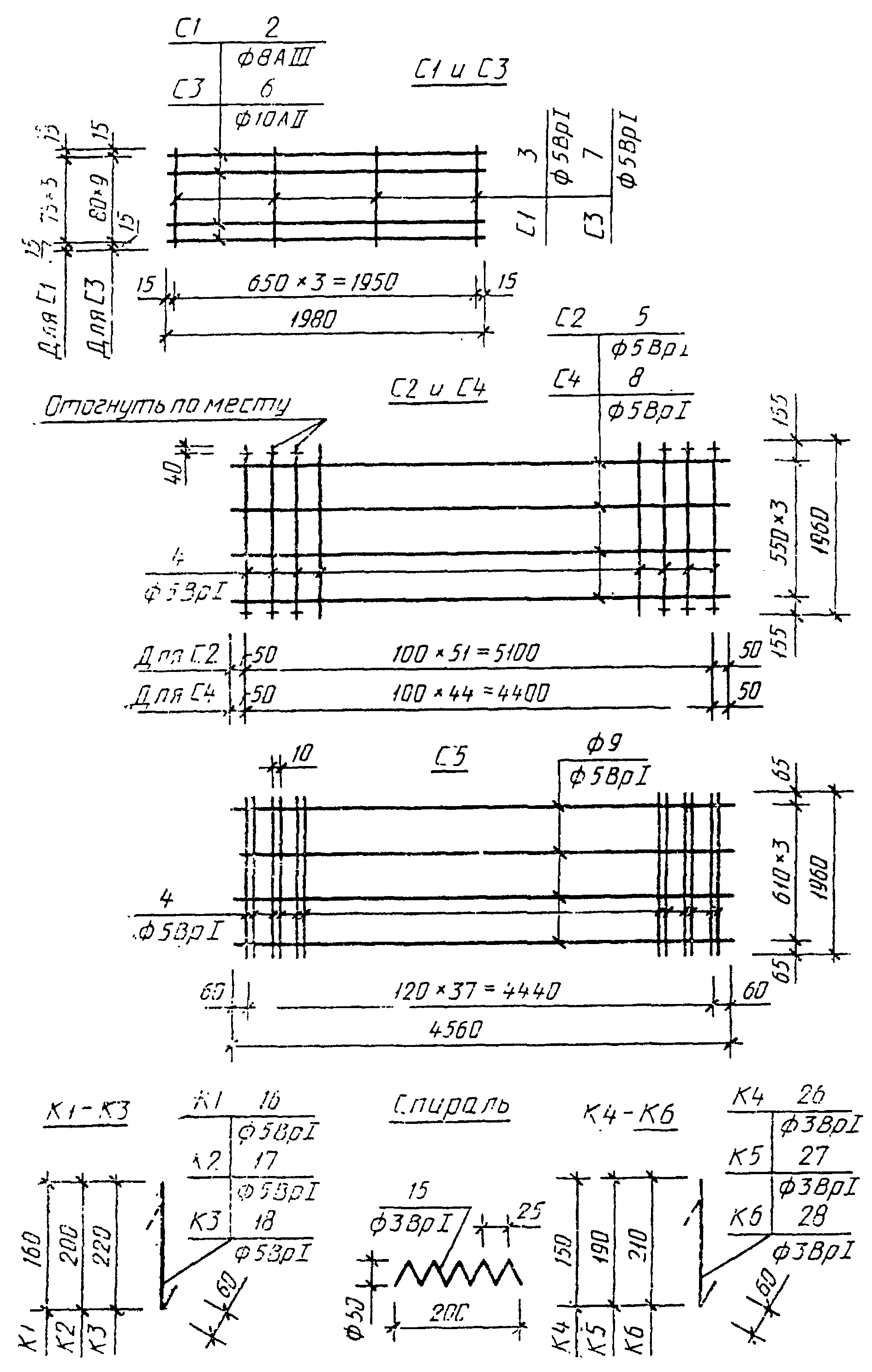

рис. 1

Черт. 1

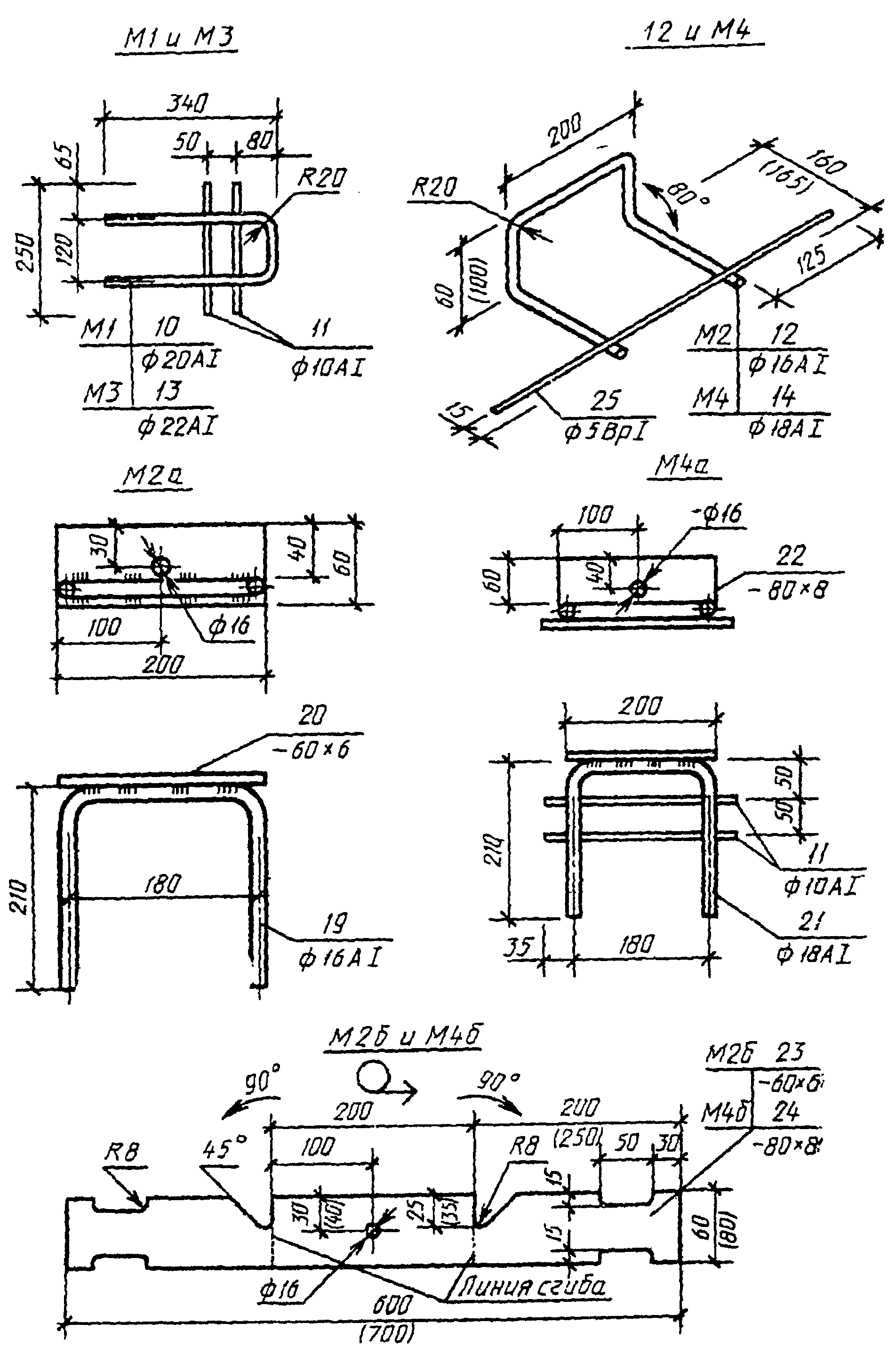

рис. 2

В скобках указаны размеры для М4 и М4б

Черт. 2

2. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 1 и 2.

Таблица 1

Марка изделияПозицияСечениеДлина, мЧислоОбщая длина, мВыборка стали на изделие
СечениеДлина, мМасса, кг
С12Ø8AIII1980611,88Ø8AIII11,884,70
3Ø5ВрI40541,62Ø5ВрI1,620,23
Итого:4,93
С24Ø5ВрI196052101,92Ø5ВрI122,7217,67
55200420,80
С36Ø10AII19801019,80Ø10AII19,8012,22
7Ø5ВрI75043,00Ø5ВрI3,000,43
Итого:12,65
С48Ø5ВрI4500418,00Ø5ВрI106,2015,29
419604588,0
С54Ø5ВрI196076148,96Ø5ВрI167,2024,08
94560418,24
Спираль15Ø3ВрI125011,25Ø3ВрI1,250,065
K116Ø5ВрI22010,22Ø5ВрI0,220,032
К2172600,26Ø5ВрI0,260,037
К3182800,28Ø5ВрI0,280,040
К426Ø3ВрI2100,21Ø3ВрI0,210,011
К5272500,25Ø3ВрI0,250,013
К6282700,27Ø3ВрI0,270,014

Примечания. 1. В арматурной сетке С3 допускается замена стержней поз. 6 10Ø10AII на 15Ø8AII или 15Ø8AIII с шагом стержней в сетке 50 мм.

2. При применении в сетках арматурной стали класса Ат-IIIС ее диаметр, длину и расход стали следует принимать одинаковыми с арматурной сталью класса A-III.

Таблица 2

Марка изделияПозицияСечениеДлина, ммЧислоОбщая длина, мВыборка стали на изделие
СечениеДлина, мМасса, кг
M110Ø20AI80010,80Ø20AI0,801,98
11Ø10AI25020,50Ø10AI0,500,31
Итого:1,91
М212Ø16AI64010,64Ø16AI0,641,01
25Ø5ВрI45010,45Ø5ВрI0,450,065
Итого:1,08
М313Ø22AI80010,80Ø22AI0,802,38
11Ø10AI25020,50Ø10AI0,500,31
Итого:2,69
М414Ø18AI73010,73Ø18AI0,731,46
25Ø5ВрI45010,45Ø5ВрI0,450,07
Итого:1,53
М2а19Ø16AI60010,60Ø16AI0,600,95
20- 60 \times 62000,20- 60 \times 60,200,57
Итого:1,52
М4а11Ø10AI25020,50Ø10AI0,500,31
21Ø18AI60010,60Ø18AI0,601,20
22- 80 \times 82000,20- 80 \times 80,201,00
Итого:2,51
М2б23- 60 \times 660010,60- 60 \times 60,601,70
М4б24- 80 \times 870010,70- 80 \times 80,703,52

Примечание. Допускается изготовление стыковых изделий М2 на М4 без поз. 25, если применяемый способ крепления этих изделий в форме обеспечивает их проектное положение в плите.

3. Монтажно-стыковые изделия следует изготовлять из арматурной стали класса А-I марок Ст3пс и Ст3сп. Для плит, предназначенных для применения в районах с расчетной температурой наиболее холодной пятидневки (СНиП 2.01.01) ниже минус 40 °С, а также для плит, погрузочно-разгрузочные работы с которыми или монтаж их возможны при температуре ниже минус 40 °С, применение стали марки Ст3пс не допускается. Марку арматурной стали оговаривают в заказе плит.

Для монтажно-стыковых изделий М2а, М2б, М4а и М4б следует применять стальную полосу общего назначения нормальной точности прокатки по ГОСТ 103 из стали Ст3пс5-1, свариваемой. Полоса должна удовлетворять требованиям ГОСТ 535.

4. Соединения стержней — по ГОСТ 14098.

5. В сетках должны быть сварены все пересечения стержней.

6. Технические требования, правила приемки и методы контроля арматурных и монтажно-стыковых изделий — по ГОСТ 25912.0.

7. Применение арматурных и монтажно-стыковых изделий в плитах ПАГ — по ГОСТ 25912.1 — ГОСТ 25912.3.
