ГОСТ 25603-83 (СТ СЭВ 599-77). Шарниры. Типы и основные размеры

(введен в действие Постановлением Госстандарта СССР от 21.01.1983 № 296)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШАРНИРЫ

ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

Joints. Types and basic dimensions

ГОСТ 25603-83 (СТ СЭВ 599-77)

Группа Г24

ОКП 39 2659

Постановлением Государственного комитета СССР по стандартам от 21 января 1983 г. № 296 срок введения установлен с 01.01.1984.

Переиздание. Июль 1986 г.

1. Настоящий стандарт распространяется на шарниры к торцовым ключам с наружными и внутренними присоединительными квадратами по ГОСТ 24372-80, изготовляемые для нужд народного хозяйства и для экспорта.

Стандарт полностью соответствует СТ СЭВ 599-77.

2. Шарниры должны изготовляться типов:

А — простой;

Б — карданный;

В — шаровой.

3. Основные размеры шарниров должны соответствовать указанным на черт. 1 - 3 и в таблице.

ТИП А

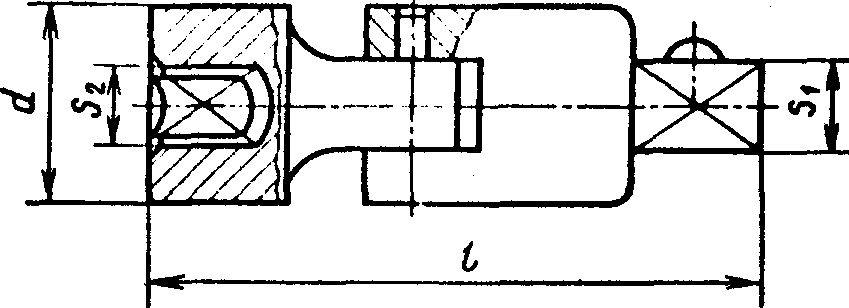

Черт. 1

ТИП Б

Черт. 2

ТИП В

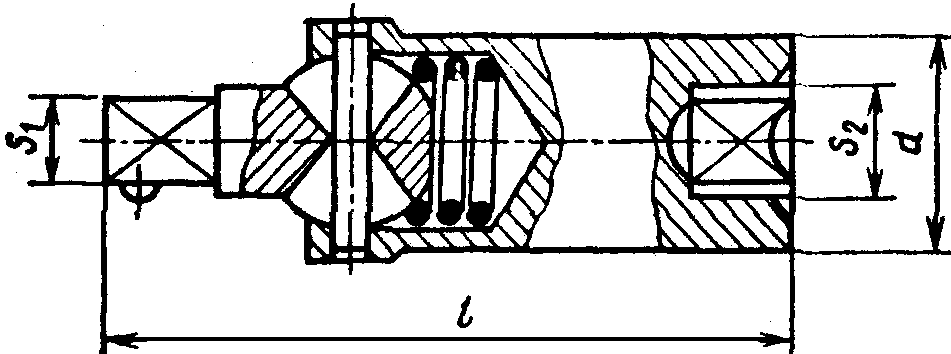

Черт. 3

Примечание. Черт. 1 - 3 не определяют конструкции шарниров.

Обозначение шарниров	Применяемость	Типы	Размер стороны присоединительного квадрата, мм		d	l
			наружного S 1	внутреннего S 2	мм, не более
6910-0353		А	6,3	6,3	16	40
6910-0354		Б
6910-0355		В
6910-0356		А	10,0	10,0	20	56
6910-0357		Б
6910-0358		В
6910-0359		А	12,5	12,5	25	80
6910-0361		Б
6910-0362		В
6910-0363		А	20,0	20,0	36	112
6910-0364		Б
6910-0365		В

Пример условного обозначения шарнира типа А с размером присоединительного наружного квадрата S_{1} = 12,5 мм, с шероховатостью поверхности исполнения 1, с покрытием Х9:

4. Технические условия — по ГОСТ 25605-83.

---
