ГОСТ 25579-83. Древесина модифицированная. Метод определения стабильности размеров
(утв. Постановлением Госстандарта СССР от 05.01.1983 № 10)
(ред. от 21.12.1987)
от 5 января 1983 г. № 10
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОД ОПРЕДЕЛЕНИЯ СТАБИЛЬНОСТИ РАЗМЕРОВ
(код ОКСТУ введен Изменением № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
Постановлением Государственного комитета СССР по стандартам от 5 января 1983 г. № 10 срок действия установлен с 01.07.1983 до 01.07.1988.
Разработан Министерством высшего и среднего специального образования РСФСР.
Исполнители: Н.И. Винник, канд. техн. наук (руководитель темы); В.И. Калинин.
Внесен Министерством высшего и среднего специального образования РСФСР.
Настоящий стандарт распространяется на марки модифицированной древесины по ГОСТ 24588-81, размеры заготовок которых позволяют вырезать образец требуемых размеров, и устанавливает метод определения стабильности размеров.
Метод заключается в определении разности между начальными размерами образцов и размерами образцов после выдержки их в установленном режиме при определенных температурах и влажности.
(вводная часть в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
1.1а. Отбор и хранение заготовок для изготовления образцов — по ГОСТ 9629-81.
(п. 1.1а введен Изменением № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
1.1 Отбор, изготовление и хранение образцов — по ГОСТ 16483.0-78.
1.2. Количество образцов для определения стабильности размеров должно быть не менее трех.

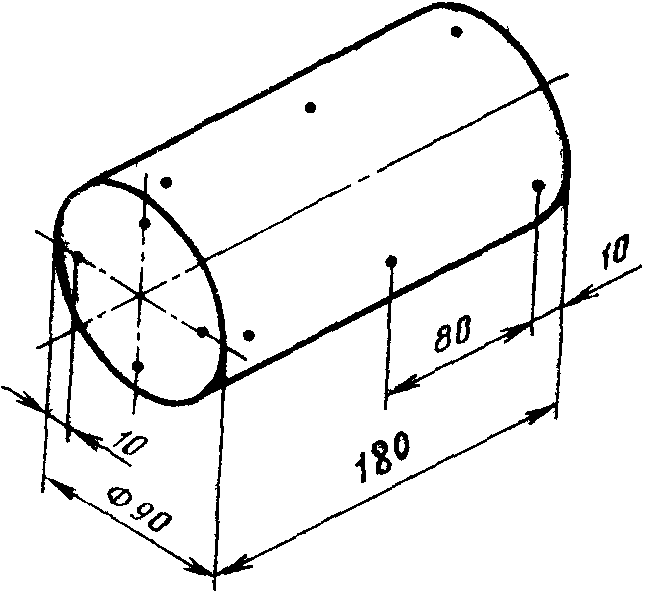

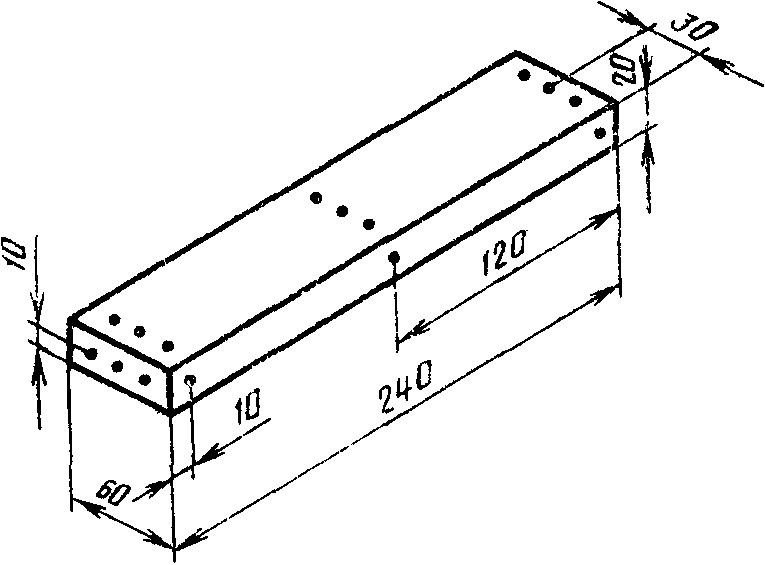

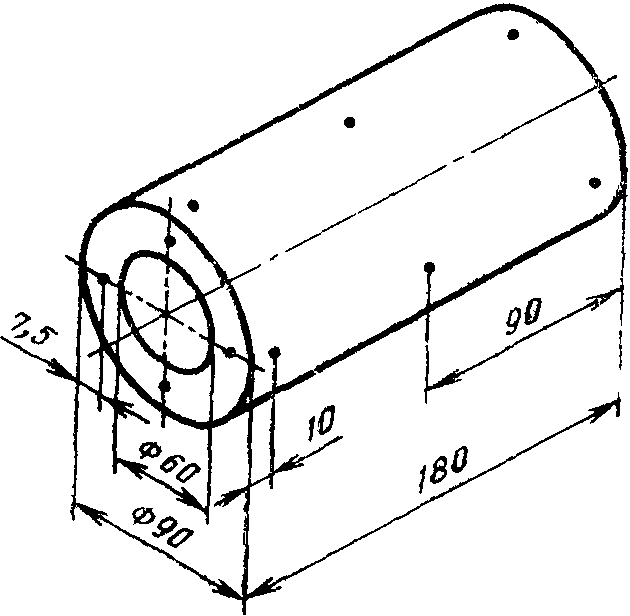

1.3. Размеры образцов в миллиметрах должны соответствовать указанным на черт. 1 - 3.
1.4. Предельные отклонения от размеров образцов не должны превышать +/- 0,1 мм.
(п. 1.4 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
1.5. Значение параметра шероховатости поверхности образцов ( Rm_{max} ) не должно превышать 200 мкм по ГОСТ 7016-82.
Поверхность образца не должна иметь сучков, трещин и дефектов обработки по ГОСТ 9629-81.
(п. 1.5 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
Климатическая камера, обеспечивающая температуру от минус 40 до плюс 80 °C и относительную влажность воздуха от 60 до 90%.
Микрометр по ГОСТ 6507-78; нутромер индикаторный по ГОСТ 868-82; индикатор часового типа по ГОСТ 577-68; штангенциркуль по ГОСТ 166-80, обеспечивающие погрешность измерения не более 0,1 мм.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
Марганцовокислый калий по ГОСТ 5777-84.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
3.1. На образцы наносят метки концентрированным раствором марганцовокислого калия в точках, указанных на черт. 1 - 3.
3.2. Образцы до испытаний кондиционируют не менее 24 ч в помещении при температуре (20 +/- 2) °C и относительной влажности воздуха (65 +/- 5)%.
4.1. Образцы измеряют в местах, обозначенных метками, с погрешностью не более 0,1 мм.
У образца в виде бруска измеряют длину L, ширину B и толщину T.
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
У образца в виде полого цилиндра измеряют длину L, наружный диаметр D_{\text{н}} и внутренний диаметр D_{\text{в}} .
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
У образца в виде сплошного цилиндра измеряют длину L и диаметр D_{\text{н}} .
(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
4.2. Образцы помещают в климатическую камеру, в которой установлен один из режимов температуры и влажности, указанный в п. 4.3, и выдерживают их в течение 24 ч, после чего извлекают из климатической камеры и кондиционируют не менее 2 ч при температуре (20 +/- 2) °C и относительной влажности воздуха (65 +/- 5)%.
Выдержку в том же режиме и кондиционирование повторяют, после чего образцы снова измеряют в тех же точках, как указано в п. 4.1.
4.3 Режимы выдержки образцов в климатической камере:
режим 1 — температура минус 40 °C, влажность 60%;
" 2 " плюс 20 °C, " 60%; " 3 " плюс 80 °C, " 60%; " 4 " минус 40 °C, " 90%; " 5 " плюс 20 °C, " 90%; " 6 " плюс 80 °C, " 90%.
5.1. Относительное изменение длины ( \Delta L ), ширины ( \Delta B ), толщины ( \Delta T ), наружного диаметра ( \Delta D_{\text{н}} ) и внутреннего диаметра ( \Delta D_{\text{в}} ) образцов в процентах вычисляют по формулам:
(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
\Delta L = \frac{L_{1} - L_{0}}{L_{0}} \cdot 100 ;
\Delta B = \frac{B_{1} - B_{0}}{B_{0}} \cdot 100 ;
\Delta T = \frac{T_{1} - T_{0}}{T_{0}} \cdot 100 ;
\Delta D_{\text{н}} = \frac{D_{\text{н}_{1}} - D_{\text{н}_{0}}}{D_{\text{н}_{0}}} \cdot 100 ;
\Delta D_{\text{в}} = \frac{D_{\text{в}_{1}} - D_{\text{в}_{0}}}{D_{\text{в}_{0}}} \cdot 100 ,
где L_{0},B_{0},T_{0},D_{\text{н}_{0}},D_{\text{в}_{0}} — начальные размеры образцов;
L_{1},B_{1},T_{1},D_{\text{н}_{1}},D_{\text{в}_{1}} — размеры образцов после выдержки в установленном режиме.
5.2. За результат испытаний принимают среднее арифметическое значение трех параллельных определений, допускаемое расхождение между которыми не должно превышать 3%.
Результаты измерений и расчетов заносят в протокол испытания (см. Приложение).
(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 21.12.1987 № 4728)
ПРОТОКОЛ
ОПРЕДЕЛЕНИЯ СТАБИЛЬНОСТИ РАЗМЕРОВ
МОДИФИЦИРОВАННОЙ ДРЕВЕСИНЫ
(Приложение введено Изменением № 1, утв. Постановлением
Госстандарта СССР от 21.12.1987 № 4728)
| Вид образца | Начальные размеры образца, мм, в виде | Размеры образца после выдержки в установленном режиме, мм, в виде | Относительное изменение, % | |||||||||||||||||
| бруска | полого цилиндра | сплошного цилиндра | бруска | полого цилиндра | сплошного цилиндра | длины Дельта L | ширины Дельта B | толщины Дельта T | наружного | внутреннего | ||||||||||
| толщина T 0 | ширина B 0 | длина L 0 | длина L 0 | наружный диаметр D н 0 | внутренний диаметр D в 0 | длина L 0 | диаметр D н 0 | толщина T 1 | ширина B 1 | длина L 1 | наружный диаметр D н 1 | внутренний диаметр D в 1 | длина L 1 | диаметр D н 1 | диаметра Дельта D н | диаметра Дельта D в | ||||
