ГОСТ 25418-82. Пластины твердосплавные типа 42. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 18.08.1982 № 3272)

от 18 августа 1982 г. № 3272

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ ТИПА 42

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal brazed tips type 42. Design and dimensions

ГОСТ 25418-82

Группа В56

1. Настоящий стандарт распространяется на стружкозавиватели к пластинам по ГОСТ 25403-82.

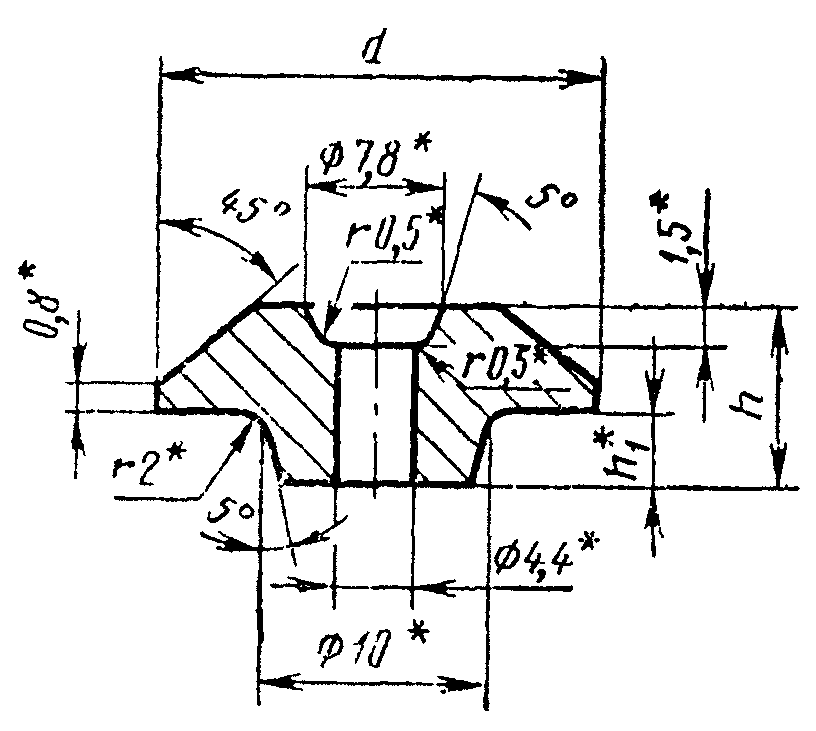

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

<*> Размеры для пресс-форм.

мм

Обозначение пластин	d	h	h 1
42030	18	8,0	3,5
42050	20	8,5
42070	21	7,5
42090	22
42110	23
42130	24		4,0
42150	25

3. Условное обозначение пластин — по ГОСТ 25393-82.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209-82.

Справочное

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
	Т5К10	Т14К8	Т15К6	Т30К4	Т5К12	ТТ10К8Б
42030	11,7	10,4	10,3	8,80	12,2	12,5
42050	15,2	13,5	13,4	11,4	15,8	16,3
42070	15,3	13,6	13,5	11,5	15,9	16,4
42090	16,8	14,9	14,8	12,6	17,5	18,0
42110	18,4	16,4	16,3	13,8	19,1	19,7
42130	20,6	18,3	18,2	15,5	21,4	22,0
42150	22,4	19,9	19,7	15,8	23,2	24,0

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
	ТТ7К12	ВК, ВК3М	ВК4	ВК6, ВК6М, ВК60М	ВК8	ВК10М, ВК100М	ТТ8К6	ТТ20К9
42030	12,1	13,9	13,8	13,7	13,5	13,2	12,0	11,5
42050	15,7	18,1	18,0	17,8	17,6	17,2	15,6	14,9
42070	15,8	18,1	18,0	17,8	17,6	17,2	15,7	15,0
42090	17,4	20,0	19,9	19,6	19,4	19,0	17,2	16,5
42110	19,0	21,9	21,4	21,5	21,2	20,8	18,8	18,0
42130	21,3	24,4	24,3	24,0	23,8	23,3	21,1	20,2
42150	23,1	26,5	26,4	26,1	25,8	25,4	22,9	22,0

---
