ГОСТ 25403-82. Пластины твердосплавные типа 12. Конструкция и размеры

(введен в действие Постановлением Госстандарта СССР от 18.08.1982 № 3269)

от 18 августа 1982 г. № 3269

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ ТИПА 12

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hard metal tips type 12. Design and dimensions

ГОСТ 25403-82

Группа В56

в части формы 12

Постановлением Государственного комитета СССР по стандартам от 18 августа 1982 г. № 3269 срок введения установлен с 01.07.1983.

Переиздание. Август 1983 г.

1. Настоящий стандарт распространяется на пластины для чашечных (галтельных и бандажных) резцов.

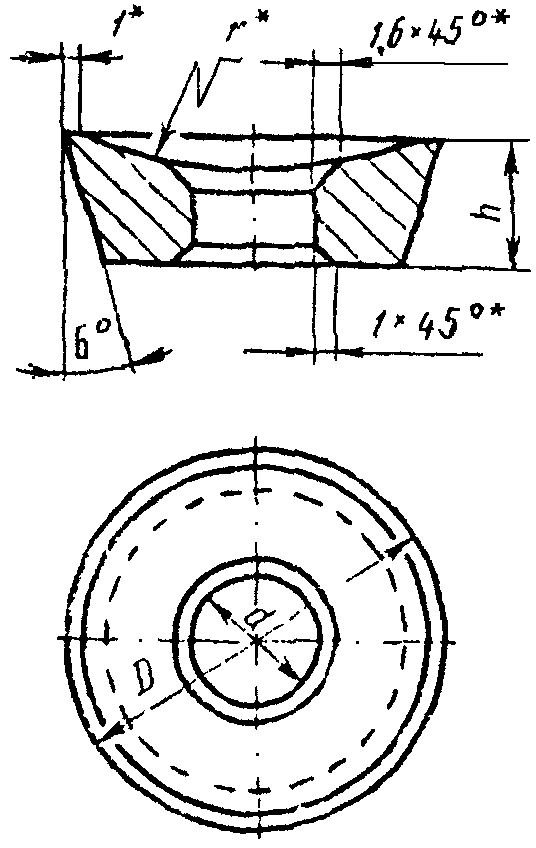

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в таблице.

---

<*> Размеры для пресс-форм.

мм

Обозначение пластин	D	h	d	r
12070	28,6	10	10	35
12110	31,2
12090	32,0
12050	46,5	12	15	45

3. Условное обозначение пластин — по ГОСТ 25393-82.

4. Ориентировочная масса пластин указана в справочном Приложении.

5. Технические требования — по ГОСТ 2209-82.

Справочное

Обозначение пластин	Ориентировочная масса пластин в г из твердого сплава марок
	Т5К10	Т14К8	Т15К6	Т30К4	Т5К12	ТТ10К8Б	ТТ7К12	ВК3, ВК3М	ВК4	ВК6, ВК6М, ВК60М	ВК8	ВК10М, ВК100М	ТТ8К6	ТТ20К9
12070	67	59	59	50	69	72	69	80	79	79	77	76	69	66
12110	78	70	70	59	82	84	81	93	92	91	90	89	80	77
12090	82	72	72	61	85	88	85	97	96	95	94	93	84	80
12050	189	168	167	142	196	202	196	224	223	221	218	214	193	185

---
