ГОСТ 25298-82. Установки компактные для очистки бытовых сточных вод. Типы, основные параметры и размеры
(утв. Постановлением Госстроя СССР от 27.04.1982 № 107)
(ред. от 01.11.1987)
Утвержден и введен в действие
Постановлением Госстроя СССР
от 27 апреля 1982 г. № 107
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ БЫТОВЫХ СТОЧНЫХ ВОД
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Compact treatment plants for domestic sewage water. Types, basic parameters and dimensions
1. Разработан и внесен Министерством жилищно-коммунального хозяйства РСФСР.
Разработчики: Э.С. Разумовский, канд. техн. наук (руководитель темы); А.П. Чекрыгин; Л.В. Башкатова; Л.С. Васильева.
2. Утвержден и введен в действие Постановлением Госстроя СССР от 27.04.82 № 107.
4. Ссылочные нормативно-технические документы
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 380-88 | 7 |
5. Переиздание (апрель 1994 г.) с Изменением № 1, утвержденным в ноябре 1987 г. (ИУС 2-88).
1. Настоящий стандарт распространяется на компактные установки заводского изготовления, предназначенные для полной биологической очистки бытовых сточных вод, а также производственных сточных вод, близких по составу к бытовым, или их смесей.
При этом состав производственных сточных вод или их смесей с бытовыми должен удовлетворять требованиям, изложенным в строительных нормах и правилах по проектированию наружных сетей и сооружений канализации, утвержденных Госстроем СССР.
2. Установки подразделяют в зависимости от:
- технологического процесса — полное окисление, аэробная стабилизация активного ила;
- способа аэрации — мелко- или среднепузырчатая пневматическая, низконапорная, механическая, эжекционная.
3. Типы, основные параметры и размеры установок должны соответствовать указанным на черт. 1 - 3 и в табл. 1, 2. Отклонения от размеров не должны превышать +/- 20 мм.

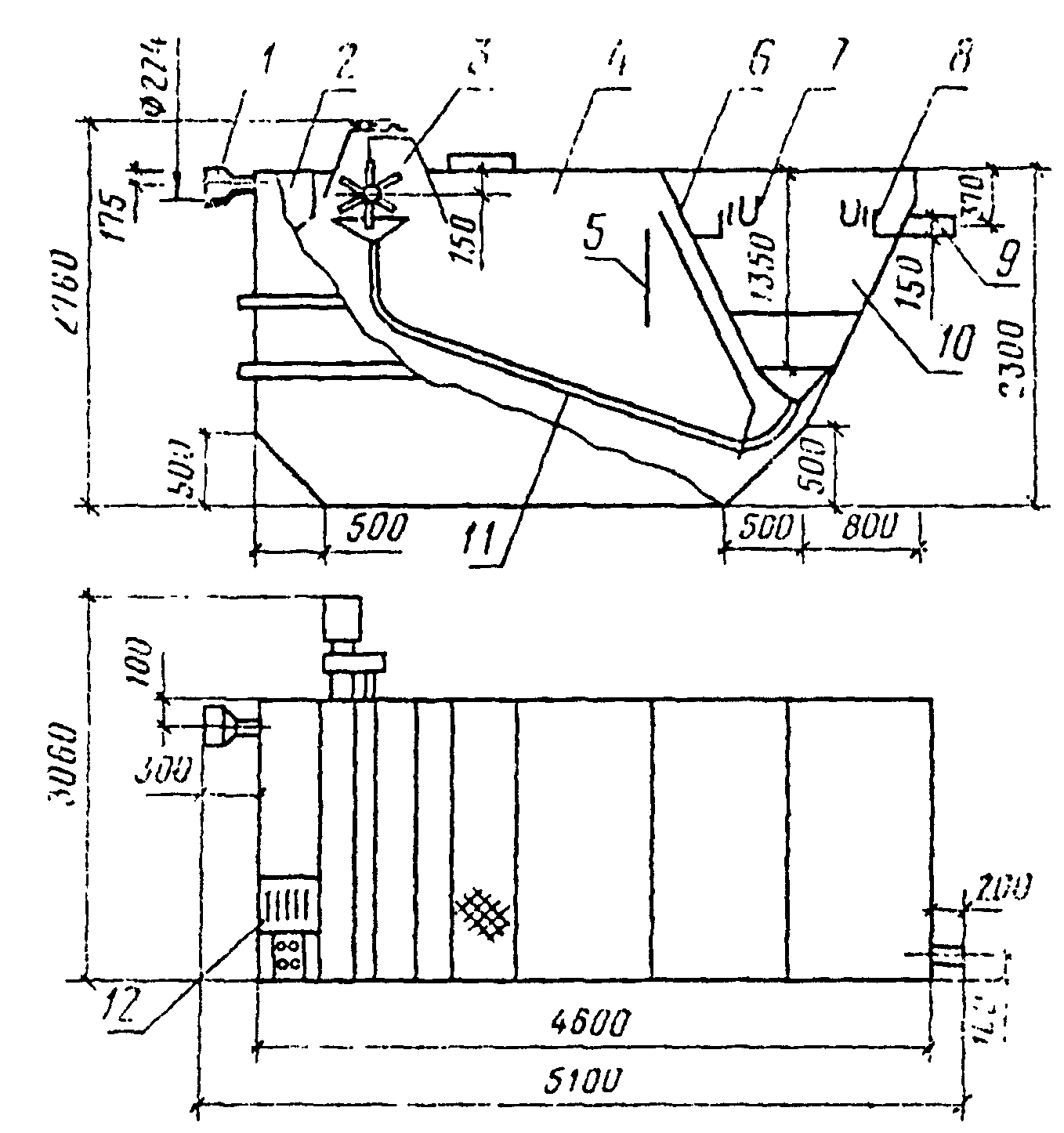

1 — входной патрубок; 2 — лоток; 3 — аэратор;
4 — аэрационная зона; 5 — успокоительная перегородка;
6 — разделительная перегородка; 7 — скобы для погружных досок;
8 — сборные лотки с водосливами; 9 — отводной патрубок;
10 — отстойная зона; 11 — система возврата ила;
12 — решетка или решетка-дробилка

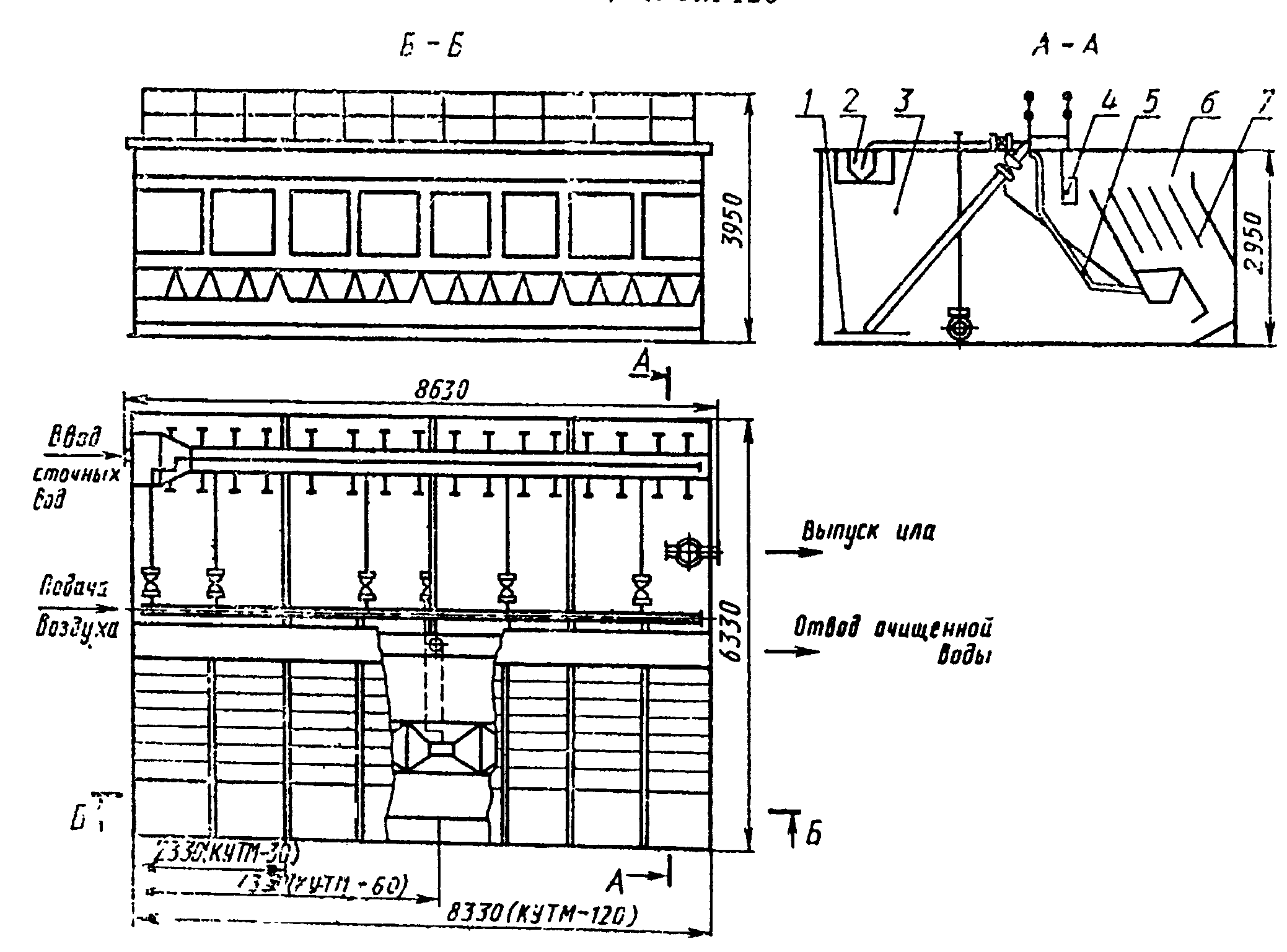

1 — аэрационная система; 2 — подающий лоток; 3 — аэротенк;
4 — сборный лоток; 5 — эрлифт; 6 — отстойник;
7 — блок тонкослойного модуля
Примечание. На чертеже приведена пневматическая система аэрации.

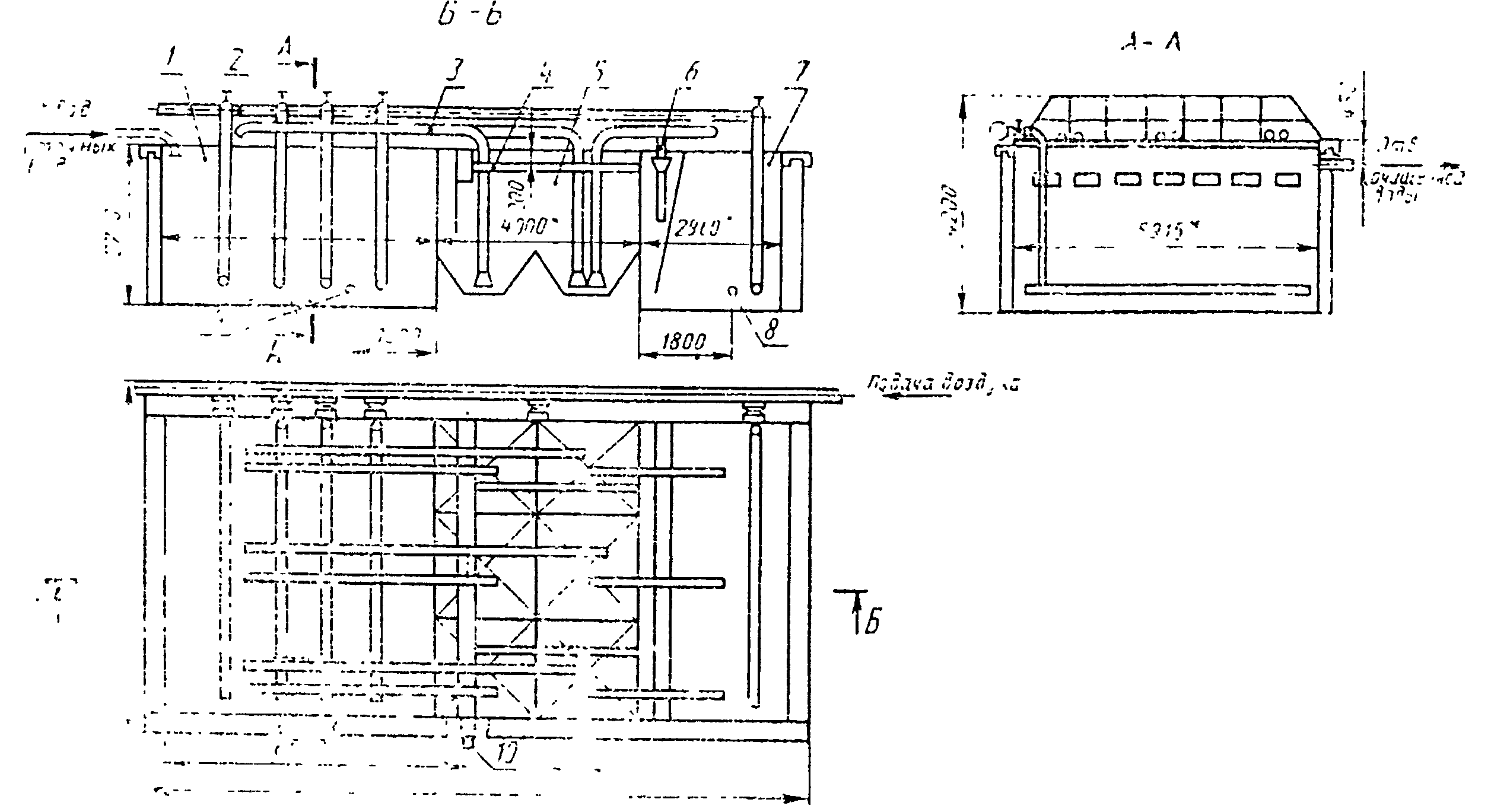

1 — аэротенк; 2 — аэрационная система; 3 — эрлифты;
4 — сборные лотки; 5 — отстойник; 6 — эрлифты плавающих
веществ; 7 — аэробный стабилизатор; 8 — выпуск ила;
9 — опорожнение аэротенка; 10 — отвод очищенных вод
Примечание. На чертеже приведена пневматическая система аэрации.
Черт. 2, 3. (Измененная редакция, Изм. № 1).
| Типы | Производительность, м3/сут | Метод очистки сточных вод | Максимальный расход сточных вод, м3/ч | Габаритные размеры, мм, не более | Технологический объем, м3, не менее | Число блоков тонкослойных модулей | Габариты блоков тонкослойных модулей, мм | Металлоемкость, т, не более | ||||
| высота | длина | ширина | зоны аэрации | зоны отстаивания | зоны аэробной стабилизации | |||||||
| КУ-12 КУТМ-30 КУТМ-60 КУТМ-120 КУ-200 | 12 30 60 120 200 | Полное окисление То же « » Аэрация с аэробной стабилизацией избыточного ила | 1,5 3,75 7,50 15,0 25,0 | 2750 3950 3950 3950 4200 | 5100 2630 4630 8630 13300 | 3060 6330 6330 6330 6880 | 12,0 29,0 58,0 116,0 90,0 | 3,0 2,5 5,0 10,0 35,0 | - — - - 45,0 | - 2 4 8 - | - 980 х 1150 х 2005 980 х 1150 х 2005 980 х 1150 х 2005 - | 2,7 5,2 7,5 12,7 18,2 |
| Типы | Метод аэрации | Расход воздуха, л/с | Расход воды, л/с | Потребляемая мощность, кВт, не более | Механический аэратор | |||
| диаметр, мм | мощность электродвигателя, кВт | Число оборотов аэратора, об/мин | Масса, кг | |||||
| КУ-12 КУТМ-30 КУТМ-60 КУТМ-120 КУ-200 | Механический То же Пневматический Низконапорный Эжекционный Механический Пневматический Низконапорный Эжекционный Механический Пневматический Низконапорный Эжекционный Механический Пневматический Низконапорный Эжекционный | - — 14,1 165 — - 28,3 250 — - 56,6 500 — - 98 850 - | - — - - 8,5 — - - 17,0 — - - 34,0 — - - 68,0 | 1,0 1,2 1,5 2,8 1,5 2,4 2,0 3,8 3,0 3,6 4,0 6,9 6,0 4,4 7,5 11,0 12,0 | 500 500 — - - 600 — - - 800 — - - 1000 — - - | 1,5 1,5 — - - 3,0 — - - 4,5 — - - 5,5 — - - | 90 150 — - - 90 — - - 90 — - - 75 — - - | - 220 — - - 300 — - - 500 — - - 590 — - - |
Зоны отстаивания могут располагаться с одной или двух сторон установки, а также в центральной ее части при соблюдении указанных размеров.
4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта и технических условий по рабочим чертежам, утвержденным в установленном порядке.
5. Все узлы установки и вспомогательное оборудование следует размещать в соответствии с проектом привязки установок.
6. Установки располагаются на открытом воздухе в районах с расчетной зимней температурой наружного воздуха не ниже минус 30 °С, в отапливаемых помещениях — в районах с более низкими температурами.
7. Для изготовления установок необходимо применять углеродистую сталь обыкновенного качества по ГОСТ 380.
8. Поставка установок заводами-изготовителями должна осуществляться в комплекте с аэрационными системами, включая воздуходувки (при пневматической аэрации), вентиляторы (при низконапорной аэрации), насосы и эжекторы (при эжекционной аэрации) или привод аэратора (при механической аэрации).
Допускается поставка установок в разобранном виде (в объемных элементах, панелях) с комплектацией всеми элементами внутреннего устройства.
(Измененная редакция, Изм. № 1).
9. Бытовые сточные воды или смесь бытовых производственных сточных вод при поступлении на установки очистки не должны иметь:
При больших значениях БПКполн. следует пропорционально снижать производительность установок по сточным водам.
10. Очищенные сточные воды должны иметь:
11. Периодичность удаления избыточного активного ила в зависимости от действительного загрязнения сточных вод и климатических условий уточняется в процессе эксплуатации установки в соответствии с ее паспортом и инструкцией по эксплуатации.
