ГОСТ 24916-81 (СТ СЭВ 1254-78). Сплавы твердые спеченные. Метод определения коэрцитивной силы
(утв. Постановлением Госстандарта СССР от 18.08.1981 № 3906)
(ред. от 08.07.1987)
от 18 августа 1981 г. № 3906
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МЕТОД ОПРЕДЕЛЕНИЯ КОЭРЦИТИВНОЙ СИЛЫ
Sintered hardmetals. Method for determination of coercioity
(СТ СЭВ 1254-78)
(код введен Изменением № 1, утв. Постановлением Госстандарта СССР от 08.07.1987 № 3054)
до 1 января 1987 года
Разработан Министерством цветной металлургии СССР.
Исполнители: Н.А. Кудря, В.И. Туманов, А.А. Залужный.
Внесен Министерством цветной металлургии СССР.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18 августа 1981 г. № 3906.
Настоящий стандарт устанавливает метод определения коэрцитивной силы по намагниченности спеченных твердых сплавов с массовой долей ферромагнитной связки не менее 3%.

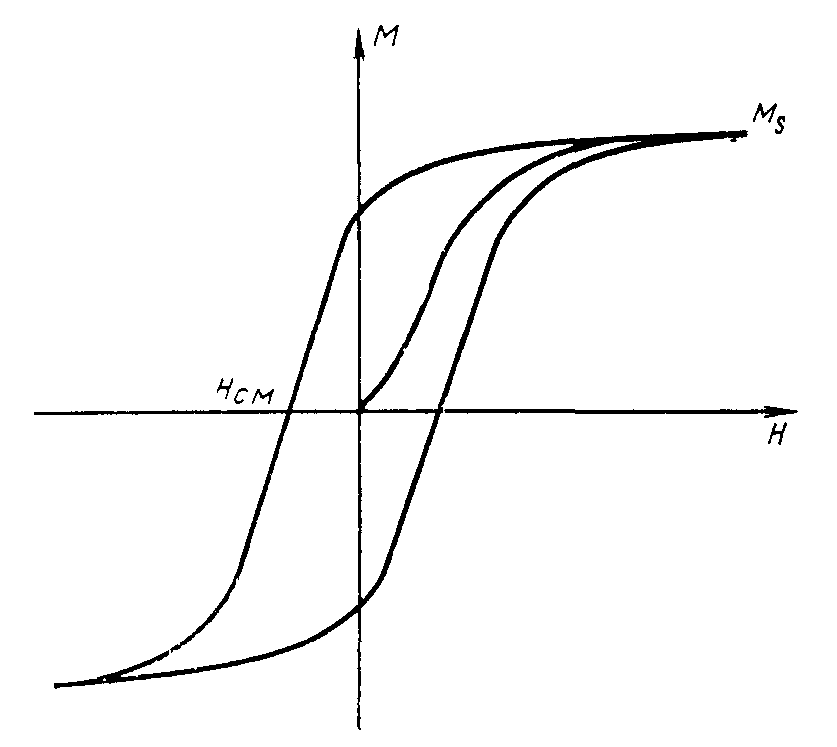

Метод заключается в намагничивании образца в постоянном магнитном поле до состояния технического насыщения и определения коэрцитивной силы по намагниченности как напряженности магнитного поля обратного направления, необходимого для полного размагничивания образца (см. чертеж).
Н — напряженность магнитного поля, кА/м (Э);
М — намагниченность испытуемого образца, кА/м (Э),
M_{s} — намагниченность при техническом насыщении кА/м (Э),
\text{Н}_{\text{см}} — коэрцитивная сила по намагниченности, кАм (Э)
Стандарт полностью соответствует СТ СЭВ 1254-78.
1. МЕТОД ОТБОРА ОБРАЗЦОВ
1.1. Отбор образцов проводят в соответствии с ГОСТ 20559-75.
1.1.2 Максимальный размер изделий — 60 х 30 х 20 мм.
1.2. Количество образцов для определения коэрцитивной силы устанавливается нормативно-технической документацией на твердые сплавы.
2. АППАРАТУРА
2.1. Для определения коэрцитивной силы применяют прибор «Кобальт-1», позволяющий намагничивать образец постоянным током до степени технического насыщения в постоянном магнитном поле и обеспечивающий его размагничивание.
2.2. Максимальная систематическая погрешность прибора не должна превышать для шкалы до 20 кА/м — 4%, для шкалы 40 кА/м — 5%.
2.3. Для достижения технической насыщенности величина напряженности магнитного поля должна быть от 200 до 400 кА/м.
2.4. Допускается применение других приборов, технические характеристики которых соответствуют прибору «Кобальт-1».
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Размагниченный образец наибольшим размером помещают в намагничивающее устройство в направлении поля и намагничивают до технического насыщения.
3.2. Образец размагничивают в постоянном магнитном поле обратного направления.
3.3. По прибору определяют коэрцитивную силу, соответствующую нулевой остаточной намагниченности (М = 0).
3.4 Погрешность измерения не должна превышать 1%.
4. ОБРАБОТКА РЕЗУЛЬТАТОВ
4.1. За показатель коэрцитивной силы образца принимают значение одного измерения, округленное до 0,1 кА/м.
(п. 4.1 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 08.07.1987 № 3054)
4.2. Результаты испытаний заносят в протокол, форма которого приведена в рекомендуемом Приложении.
4.3. За показатель коэрцитивной силы партии принимают среднее арифметическое значение коэрцитивной силы образцов, отобранных от партии, округленное до 0,1 кА/м.
(п. 4.3 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 08.07.1987 № 3054)
Приложение
Рекомендуемое
| Дата испытаний | Марка сплава | Номер образца | Ном. кА/м | Примечание |
|---|
