ГОСТ 24739-81 (СТ СЭВ 185-79). Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная

(утв. Постановлением Госстандарта СССР от 30.04.1981 № 2266)

(ред. от 11.04.1989)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ МНОГОЗАХОДНАЯ

Basic norms of interchangeability. Trapezoidal multy-start screw thread

ГОСТ 24739-81

Постановлением Государственного комитета СССР по стандартам от 30 апреля 1981 г. № 2266 срок введения установлен с 01.01.1982.

Разработан Министерством станкостроительной и инструментальной промышленности.

Исполнители: М.А. Палей, Л.Б. Быховский, Г.С. Кудинова.

Внесен Министерством станкостроительной и инструментальной промышленности.

Зам. Министра А.Е. Прокопович.

Настоящий стандарт распространяется на трапецеидальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

Стандарт полностью соответствует СТ СЭВ 185-79.

1.1 Обозначения, принятые в настоящем стандарте, приведены ниже:

d — наружный диаметр наружной резьбы (винта);

d_{2} — средний диаметр наружной резьбы;

d_{3} — внутренний диаметр наружной резьбы;

D_{1} — внутренний диаметр внутренней резьбы (гайки);

D_{2} — средний диаметр внутренней резьбы;

D_{4} — наружный диаметр внутренней резьбы;

P_{h} — ход резьбы;

P — шаг резьбы;

n — число заходов;

N — длины свинчивания группы «нормальные»;

L — длины свинчивания группы «длинные»;

T_{d},T_{d_{2}},T_{d_{3}},T_{D_{1}},T_{D_{2}} — допуски диаметров d, d_{2} , d_{3} , D_{1} , D_{2} ;

es — верхнее отклонение диаметров наружной резьбы;

ES — верхнее отклонение диаметров внутренней резьбы;

ei — нижнее отклонение диаметров наружной резьбы;

EI — нижнее отклонение диаметров внутренней резьбы.

2.1. Профиль трапецеидальной многозаходной резьбы — по ГОСТ 9484-81.

2.2 Ход резьбы вычисляется по формуле

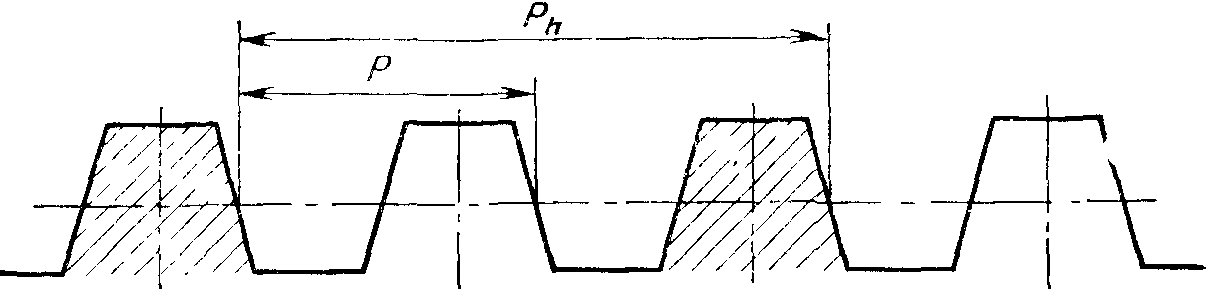

Ход и шаг трапецеидальной двухзаходной резьбы показаны на черт. 1.

3.1. Номинальный диаметр, ход, шаг и число заходов резьбы должны соответствовать указанным в табл. 1.

Размеры в мм

Номинальный диаметр		Шаг P	Число заходов n
резьбы d			2	3	4	6	8
Ряд 1	Ряд 2		Ход резьбы P h
10		1,5	3	4,5	6*	9*	12*
			4	6*	8*	12*
		2					16*
12		2	4	6	8*	12*	16*
			6*	9*	12*	18*
		3					-
16		2	4	6	8	12*	16*
			8*	12*	16*	24*
		4					-
20		2	4	6	8	12*	16*
			8	12*	16*	24*
		4					32*
24		(2)	4	6	8	12	16*
		3	6	9	12	18	24
			10	15*	20*	30*
		5					-
		8	16*	24*	32*	-	-
	28	(2)	4	6	8	12	16*
		3	6	9	12	18*	24*
			10	15*	20*	30*
		5					40*
		8	16*	24*	32*	-	-
32		3	6	9	12	18*	24*
			12	18	24*	36*
		6					48*
		10	20*	30*	40*	-	-
	36	3	6	9	12	18	24*
			12	18	24*	36*
		6					48*
		10	20*	30*	40*	-	-
40		3	6	9	12	18	24*
		(6)	12	18	24*	36*	48*
			14	21*	28*	42*
		7					56*
		10	20*	30*	40*	60*	-
44		3	6	9	12	18	24*
			14	21	28*	42*
		7					56*
		(8)	16	24*	32*	48*	64*
		12	24*	36*	48*	-	-
48		3	6	9	12	18	24
			16	24	32*	48*
		8					64*
		12	24*	36*	48*	72*	-
	50	3	6	9	12	18	24
			16	24	32*	48*
		8					64*
		12	24*	36*	48*	72*	-
52		3	6	9	12	18	24
			16	24	32*	48*
		8					64*
		12	24	36*	48*	72*	-
	55	3	6	9	12	18	24
		(8)	16	24	32*	48*	64*
			18	27	36*	54*
		9					72*
		(12)	24	36*	48*	72*	-
		14	28*	42*	56*	84*	-
60		3	6	9	12	18	24
		(8)	16	24	32*	48*	64*
			18	27	36*	54*
		9					72*
		(12)	24	36*	48*	72*	96*
		14	28	42*	56*	84*	-
	70	4	8	12	16	24	32
			20	30	40*	60*
		10					80*
		16	32*	48*	64*	96*	-
80		4	8	12	16	24	32
			20	30	40	60*
		10					80*
		16	32	48*	64*	96*	128*
	90	4	8	12	16	24	32
		(5)	10	15	20	30	40
			24	36	48*	72*
		12					96*
		18	36	54*	72*	108*	144*
		(20)	40	60*	80*	120*	-
100		4	8	12	16	24	32
		(5)	10	15	20	30	40
			24	36	48	72*
		12					96*
		20	40	60*	80*	120*	160*
120		6	12	18	24	36	48
			28	42	56	84*
		14					112*
		(16)	32	48	64*	96*	128*
		22	44	66*	88*	132*	176*
		(24)	48	72*	96*	144*	192*
	140	6	12	18	24	36	48
			28	42	56	84*
		14					112*
		(16)	32	48	64	96*	128*
		24	48	72	96*	144*	192*
160		6	12	18	24	36	48
		(8)	16	24	32	48	64
			32	48	64	96*
		16					128*
		(24)	48	72	96*	144*	192*
		28	56	84*	112*	168*	224*
	180	8	16	24	32	48	64
			36	54	72	108*
		18					144*
		(20)	40	60	80	120*	160*
		28	56	84	112*	168*	224*
		(32)	64	96*	128*	192*	256*
200		8	16	24	32	48	64
		(10)	20	30	40	60	80
			36	54	72	108*
		18					144*
		(20)	40	60	80	120*	160*
		32	64	96	128*	192*	256*
	220	8	16	24	32	48	64
		(10)	20	30	40	60	80
			40	60	80	120*
		20					160*
		(32)	64	96	128*	192*	256*
		36	72	108	144*	216*	288*
240		8	16	24	32	48	64
			44	66	88	132*
		22					176*
		36	72	108	144*	216*	288*
	250	12	24	36	48	72	96
		22	44	66	88	132	176*
		(24)	48	72	96	144*	192*
		40	80	120	160*	240*	320*
	260	12	24	36	48	72	96
			44	66	88	132
		22					176*
		40	80	120	160*	240*	320*
280		12	24	36	48	72	96
			48	72	96	144
		24					192*
		40	80	120	160*	240*	320*
	300	12	24	36	48	72	96
			48	72	96	144
		24					192*
		44	88	132	176*	264*	352*
320		12	24	36	48	72	96
		48	96	144	192*	288*	384*

Примечания. 1. Шаги, заключенные в рамки, являются предпочтительными.

2. Шаги, указанные в скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, у которой значение хода обозначено знаком *, имеет угол подъема более 10°. Для этой резьбы необходимо учитывать отклонение формы профиля в соответствии с п. 4.5.

4. Резьбу, для которой не указано числовое значение хода P_{h} , применять не допускается. Угол подъема этой резьбы превышает 30°.

5. В технически и экономически обоснованных случаях допускается применять другие значения номинальных диаметров резьбы по ГОСТ 24738-81.

При выборе диаметров резьбы следует предпочитать первый ряд второму.

3.2. Номинальные размеры наружного, среднего и внутреннего диаметров резьбы — по ГОСТ 24737-81.

4.1 Система допусков резьбы предусматривает:

допуски диаметров резьбы;

положения полей допусков диаметров резьбы;

классификацию длин свинчивания;

поля допусков резьбы и их выбор с учетом длин свинчивания и классов точности.

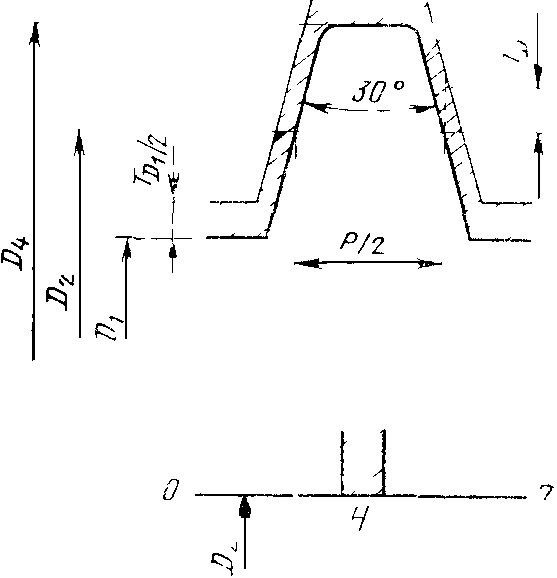

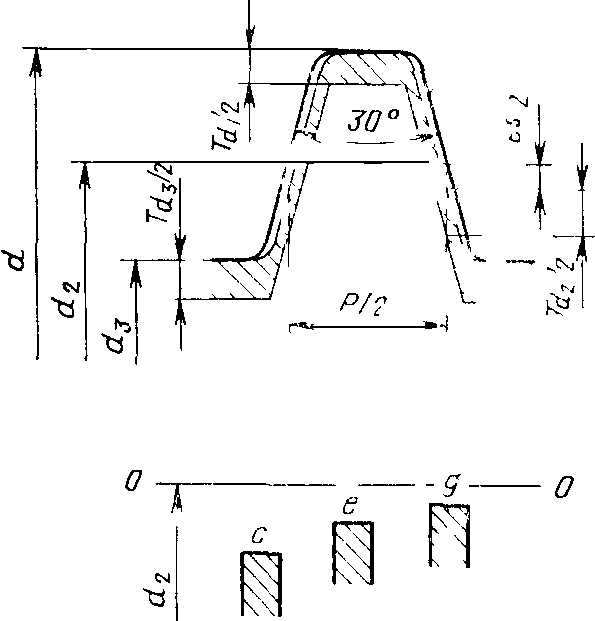

4.2. Схемы полей допусков наружной и внутренней резьбы приведены на черт. 2.

Отклонения отсчитываются от номинального профиля резьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устанавливаются по степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены в табл. 2.

Вид резьбы	Диаметр резьбы	Степень точности
Наружная резьба	d	4; 6
	d 2	7; 8; 9; 10
	d 3	7; 8; 9; 10
Внутренняя резьба	D 2	7; 8; 9
	D 1	4

Примечания. 1. Степень точности 6 диаметра d допускается применять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра d_{3} должна соответствовать степени точности диаметра d_{2} .

Допуски среднего диаметра резьбы являются суммарными.

Допуски диаметра D_{4} не устанавливаются.

4.4. Диаметральная компенсация отклонений шага не должна превышать 30% допуска среднего диаметра для обеспечения равномерного зацепления всех витков резьбы.

Данная норма не подлежит обязательному контролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарный допуск не включает диаметральной компенсации отклонения от прямолинейности боковых сторон профиля в осевом сечении.

Выбором соответствующего метода изготовления резьбы (например, изготовления выпуклых боковых поверхностей резьбы) должно быть обеспечено прилегание боковых сторон профиля наружной и внутренней резьбы в их средней части.

4.6. Положение полей допусков диаметра резьбы определяется основным отклонением (верхним es — для наружной резьбы и нижним EI — для внутренней) и обозначается буквами латинского алфавита (строчной для наружной резьбы и прописной — для внутренней).

Положения полей допусков приведены на черт. 2, основные отклонения — в табл. 3.

Вид резьбы	Диаметр резьбы	Основное отклонение
Наружная резьба	d	h
	d 2	c; e; g
	d 3	h
Внутренняя резьба	D 4	H
	D 2	H
	D 1	H

4.7. Длины свинчивания подразделяются на две группы: нормальные № и длинные L.

4.8. Поле допуска диаметра резьбы образуется сочетанием допуска и основного отклонения.

Поле допуска наружной резьбы образуется сочетанием полей допусков наружного, среднего и внутреннего диаметров.

Поле допуска внутренней резьбы образуется сочетанием полей допусков среднего и внутреннего диаметров.

4.9. Расчетные формулы и правила округления числовых значений допусков, основных отклонений и длин свинчивания приведены в обязательном Приложении 1.

5.1. В условное обозначение трапецеидальной многозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы, числовое значение хода и в скобках буква P и числовое значение шага, буквы LH для левой резьбы.

Пример условного обозначения трапецеидальной многозаходной резьбы номинальным диаметром 20 мм, числовым значением хода 8 мм и шагом 4 мм:

То же, левой резьбы:

5.2. Обозначение поля допуска многозаходной трапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра, т.е. цифры, обозначающей степень точности, и буквы, обозначающей основное отклонение.

Например: 8e, 8H.

Поле допуска 4h диаметра d и поле допуска 4H диаметра D_{1} в условном обозначении резьбы не указывают.

В тех случаях, когда для наружного диаметра d назначают поле допуска 6h, то его дополнительно указывают в условном обозначении поля допуска резьбы:

Например: 8e 6h

	Поле допуска наружного диаметра
Поле допуска среднего диаметра

5.3. В условном обозначении резьбы обозначение поля допуска должно следовать за обозначением размера резьбы.

Например:

5.4. Длина свинчивания, если она отличается от длины резьбы, указывается в миллиметрах в конце обозначения резьбы, например:

Tr80 x 40(P10) — 8e — 180

(п. 5.4 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 11.04.1989 № 982)

5.5. Посадку в резьбовом соединении обозначают дробью, в числителе которой указывают обозначение поля допуска внутренней резьбы, а в знаменателе — обозначение поля допуска наружной резьбы.

Например:

6.1 Числовые значения допусков диаметров d и D_{1} по ГОСТ 9562-81.

6.2. Числовые значения допусков диаметров d_{2} и D_{2} должны соответствовать указанным в табл. 4, а диаметра d_{3} — в табл. 5.

Номинальный диаметр резьбы d,	Шаг P, мм	Наружная резьба			Внутренняя резьба
мм		Степень точности
		7	8	9	10	7	8	9
		Допуск, мкм
		T d 2				T D 2
Св. 5,6 до 11,2	1,5 2	По ГОСТ 9562-81			335 375	По ГОСТ 9562-81
Св. 11,2 до 22,4	2 3 4				400 450 530
Св. 22,4 до 45	2 3 5 6 7 8 10 12				425 500 600 670 710 750 800 850
Св. 45 до 90	3 4 5 8 9 10 12 14 16 18 20				530 600 630 800 850 850 950 1000 1060 1120 1120
Св. 90 до 180	4 5 6 8 12 14 16 18 20 22 24 28 32				630 710 750 850 1000 1060 1120 1180 1180 1250 1320 1400 1500
Св. 180 до 355	8 10 12 18 20 22 24 32 36 40 44 48				900 1000 1060 1250 1320 1320 1400 1600 1700 1700 1800 1900

Номинальный диаметр резьбы d, мм	Шаг P, мм	Основное отклонение диаметра d 2
		c			e		g
		Степень точности
		8	9	10	7	8	7
		Допуск T , мкм d 3
Св. 5,6 до 11,2	1,5 2	По ГОСТ 9562-81		559 619	По ГОСТ 9562-81
Св. 11,2 до 22,4	2 3 4			650 733 853
Св. 22,4 до 45	2 3 5 6 7 8 10 12			682 795 962 1074 1138 1203 1300 1398
Св. 45 до 90	3 4 5 8 9 10 12 14 16 18 20			833 940 1000 1265 1343 1363 1523 1605 1700 1800 1825
Св. 90 до 180	4 5 6 8 12 14 16 18 20 22 24 28 32			978 1100 1174 1328 1585 1680 1775 1875 1900 2013 2125 2250 2405
Св. 180 до 355	8 10 12 18 20 22 24 32 36 40 44 48			1390 1550 1660 1963 2075 2100 2225 2530 2685 2725 2880 3045

7.1. Числовые значения основных отклонений диаметров наружной и внутренней резьбы — по ГОСТ 9562-81.

8.1. Числовые значения длин свинчивания, относящиеся к группам № и L, — по ГОСТ 9562-81.

8.2 Допуск резьбы относится к длине свинчивания резьбы.

(п. 8.2 в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 11.04.1989 № 982)

9.1. Поля допусков наружной и внутренней резьбы, установленные в классах точности (точный, средний и грубый), должны соответствовать указанным в табл. 6.

Класс точности	Наружная резьба				Внутренняя резьба
	Длина свинчивания
	N			L	N			L
	Поле допуска
Точный	7e, 7g			8e	7H			8H
Средний				9c
	8c,	8e				8H		9H
Грубый	9c			10c	9H			9H

Примечания. 1. При повышенных требованиях к точности для длин свинчивания L допускается применять поля допусков, установленные для длин свинчивания N.

2. Поля допусков, заключенные в рамки, являются предпочтительными.

9.2. Поля допусков наружной и внутренней резьбы, указанные в табл. 6, являются ограничительным отбором из всей совокупности полей допусков, которые могут быть получены различным сочетанием степеней точности по табл. 2 и основных отклонений по табл. 3.

Поля допусков, не предусмотренные табл. 6, являются специальными. Их применение допускается в технически и экономически обоснованных случаях, если поля допусков по табл. 6 не могут обеспечить требования, предъявляемые к изделию.

9.3. Предельные отклонения наружной и внутренней резьбы, соответствующие полям допусков, установленным в табл. 6, приведены в ГОСТ 9562-81 и в обязательном Приложении 2.

9.4. В посадках допускаются любые сочетания полей допусков наружной и внутренней резьбы, установленные настоящим стандартом. Предпочтительней сочетать поля допусков одного класса точности.

Формулы расчета числовых значений допусков степеней точности 4 — 9, основных отклонений длин свинчивания, а также правила округления — по ГОСТ 9562-81.

Числовые значения допусков 10-й степени точности для диаметра d_{2} рассчитаны по формуле

для диаметра d_{3} — по формуле

Приложение 2

Номинальный диаметр	Шаг Р, мм	Поле допуска наружной резьбы
резьбы d, мм		10c
		Диаметр резьбы
		d		d d 2 3
		Предельные отклонения, мкм
		es	ei		es	ei	es	ei
Св. 5,6 до 11,2	1,5 2	0 0	-150 -180		-140 -150	-475 -525	0 0	-559 -619
Св. 11,2 до 22,4	2 3 4	0 0 0	-180 -236 -300		-150 -170 -190	-550 -620 -720	0 0 0	-650 -733 -853
Св. 22,4 до 45	2 3 5 6 7 8 10 12	0 0 0 0 0 0 0 0	-180 -236 -335 -375 -425 -450 -530 -600		-150 -170 -212 -236 -250 -265 -300 -355	-575 -670 -812 -906 -960 -1015 -1100 -1205	0 0 0 0 0 0 0 0	-682 -795 -962 -1074 -1138 -1203 -1300 -1398
Св. 45 до 90	3 4 5 8 9 10 12 14 16 18 20	0 0 0 0 0 0 0 0 0 0 0	-236 -300 -335 -450 -500 -530 -600 -670 -710 -800 -850		-170 -190 -212 -265 -280 -300 -335 -355 -375 -400 -425	-700 -790 -842 -1065 -1130 -1150 -1285 -1355 -1435 -1520 -1545	0 0 0 0 0 0 0 0 0 0 0	-833 -940 -1000 -1265 -1343 -1363 -1523 -1605 -1700 -1800 -1825
Св. 90 до 180	4 5 6	0 0 0	-300 -335 -375		-190 -212 -236	-820 -922 -986	0 0 0	-978 -1100 -1174
	8 12 14	0 0 0	-450 -600 -670		-265 -335 -355	-1115 -1335 -1415	0 0 0	-1328 -1585 -1680
	16 18 20	0 0 0	-710 -800 -850		-375 -400 -425	-1495 -1580 -1605	0 0 0	-1775 -1875 -1900
	22 24 28 32	0 0 0 0	-900 -950 -1060 -1120		-450 -475 -500 -530	-1700 -1795 -1900 -2030	0 0 0 0	-2013 -2125 -2250 -2405
Св. 180 до 355	8 10 12	0 0 0	-450 -530 -600		-265 -300 -335	-1165 -1300 -1395	0 0 0	-1390 -1550 -1660
	18 20 22	0 0 0	-800 -850 -900		-400 -425 -450	-1650 -1745 -1770	0 0 0	-1963 -2075 -2100
	24 32 36	0 0 0	-950 -1120 -1250		-475 -530 -560	-1875 -2130 -2260	0 0 0	-2225 -2530 -2685
	40 44 48	0 0 0	-1320 -1400 -1500		-600 -630 -670	-2300 -2430 -2570	0 0 0	-2725 -2880 -3045

---
