ГОСТ 24199-80. Кронштейны регулируемые. Конструкция и основные размеры

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 01.01.1988)

от 22 мая 1980 г. № 2306

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРОНШТЕЙНЫ РЕГУЛИРУЕМЫЕ

КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ

Regulated brackets. Design and basic dimensions

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15931-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5915-70 ГОСТ 7798-70 ГОСТ 24192-80 ГОСТ 2685-75 ГОСТ 24201-80	2 2 2 6 7

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на регулируемые кронштейны, применяемые для крепления стеклянных трубопроводов.

2. Конструкция и основные размеры регулируемых кронштейнов должны соответствовать указанным на черт. 1 и в табл. 1.

Размеры в мм

Условный проход D	Наружный диаметр	Исполнение 1				Исполнение 2
у	трубы D н	A min	A max	Масса, кг, не более		A min	A max	Масса, кг, не более
				l = 350	l = 500			l = 350	l = 500
40	45	62	119	0,91	1,18	59	122	0,95	1,22
50	67	75	131	0,96	1,23	72	134	1,00	1,27
80	93	89	146	1,26	1,53	86	149	1,34	1,61
100	122	104	161	1,34	1,61	101	164	1,48	1,75

Пример условного обозначения кронштейна для трубы наружным диаметром D_{\text{н}} = 45 мм, длиной l = 350 мм исполнения 1:

То же, исполнения 2:

3. Конструкция и основные размеры стержня должны соответствовать указанным на черт. 2 и в табл. 2.

l, мм	Масса, кг, не более
350	0,61
500	0,88

Пример условного обозначения стержня длиной l = 350 мм из стали марки Ст3кп:

То же, из стали марки Ст3сп:

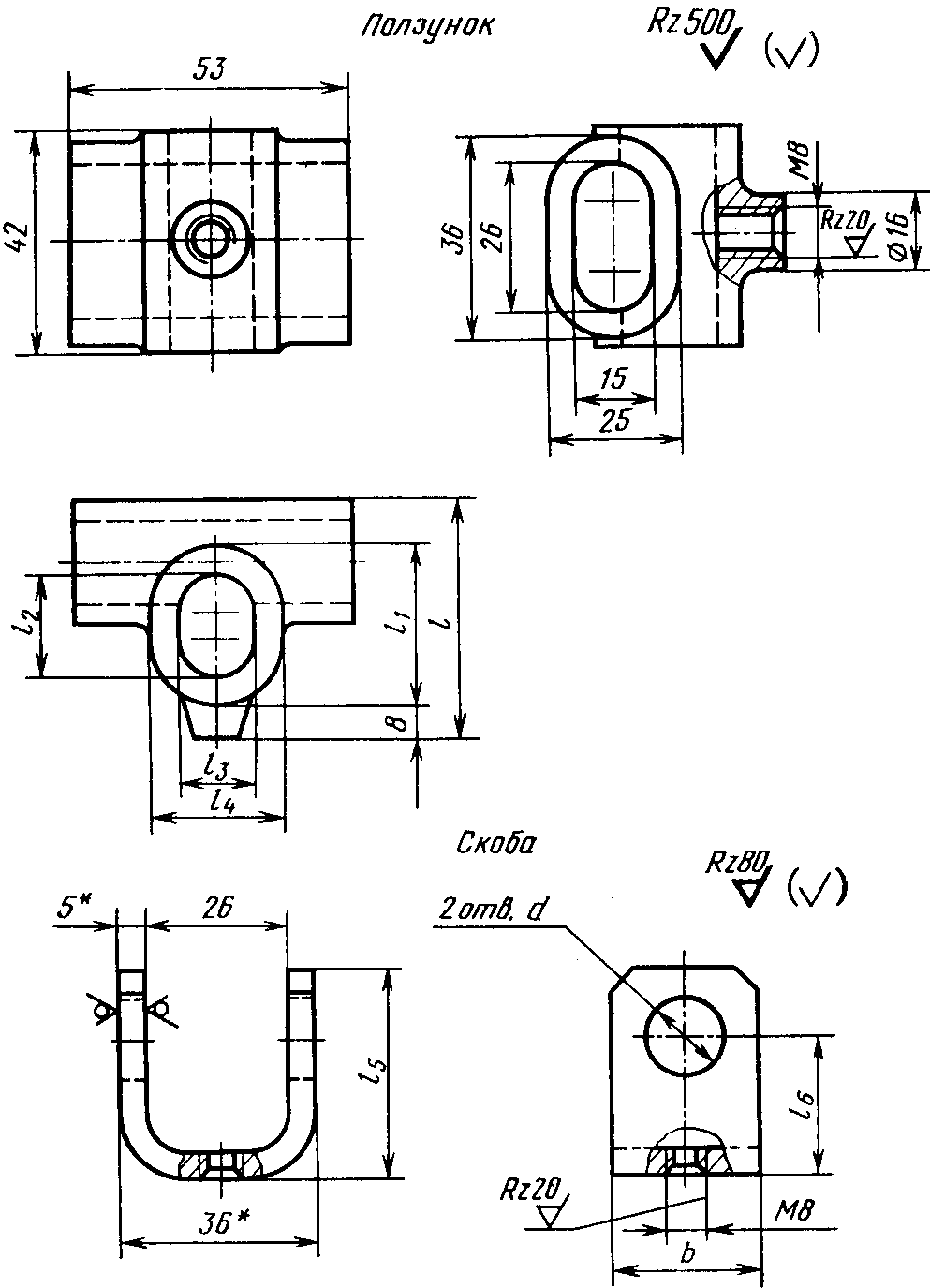

4. Конструкция и основные размеры ползунка и скобы должны соответствовать указанным на черт. 3 и в табл. 3.

---

<*> Размер для справок.

Размеры в мм

Условный проход D у	D н	l	l 1	l 2	l 3	l 4	l 5	l 6	d	b	Масса, кг, не более
											ползунка	скобы
40	45	45	28	18	15	25	40	26	16	30	0,07	0,11
50	67
80	93	58	41	31	28	38	53	35	30	45	0,10	0,18
100	122

Пример условного обозначения ползунка для трубы наружным диаметром D_{\text{н}} = 45 мм:

Ползунок 45 ГОСТ 24199-80

Скоба 45 ГОСТ 24199-80

5. Конструкция и основные размеры хомута и хомута с хвостовиком должны соответствовать указанным на черт. 4 и в табл. 4.

---

Таблица 4

Размеры в мм

Условный проход D у	Наружный диаметр трубы D н	D	h	L	A	H	d	Масса, кг, не более
								хомута	хомута с хвостовиком
40	45	53	7	110	85	140	12	0,06	0,10
50	67	75	8	135	110	152		0,08	0,11
80	93	100	10	175	150	167	25	0,15	0,29
100	122	130		205	180	182		0,18	0,32

Пример условного обозначения хомута для трубы наружным диаметром D_{\text{н}} = 45 мм:

То же, хомута с хвостовиком:

Хомут с хвостовиком 45 ГОСТ 24199-80

6. Детали кронштейнов должны быть изготовлены:

стержень и скоба — из стали марки Ст3кп или Ст3сп по ГОСТ 380-71;

ползунок, хомут с хвостовиком и хомут — из алюминиевого сплава марки АК7 по ГОСТ 2685-75.

7. Технические требования — по ГОСТ 24201-80.

Приложение Справочное

Условное обозначение кронштейна	Код ОКП и контрольное число
45-350-1	48 3475 4001 05
45-350-2	48 3475 4002 04
45-500-1	48 3475 4003 03
45-500-2	48 3475 4004 02
67-350-1	48 3475 4005 01
67-350-2	48 3475 4006 00
67-500-1	48 3475 4007 02
67-500-2	48 3475 4008 09
93-350-1	48 3475 4009 08
93-350-2	48 3475 4011 03
93-500-1	48 3475 4012 02
93-500-2	48 3475 4013 01
122-350-1	48 3475 4014 00
122-350-2	48 3475 4015 10
122-500-1	48 3475 4016 09
122-500-2	48 3475 4017 08
169-350-1	48 3475 4018 07
169-350-2	48 3475 4019 06
169-500-1	48 3475 4021 01
169-500-2	48 3475 4022 00

(Введено дополнительно, Изм. № 1).

---
