ГОСТ 24198-80. Кронштейны. Конструкция

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРОНШТЕЙНЫ

КОНСТРУКЦИЯ

Brackets. Design

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15930-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-71 ГОСТ 24201-80	6 7

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

2. Кронштейны должны быть изготовлены двух типов:

1 — для крепления стеклянных трубопроводов;

2 — для крепления стеклянных трубопроводов в теплицах и холодильниках.

Кронштейны типа 1 должны изготовляться 4-х исполнений;

кронштейны типа 2 — 2-х исполнений:

1 — кронштейн ОВН — для крепления стеклянных трубопроводов кровельного обогрева в теплицах;

2 — кронштейны ТХН — для крепления потолочных и пристенных батарей из стеклянных труб холодильников.

(п. 2 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

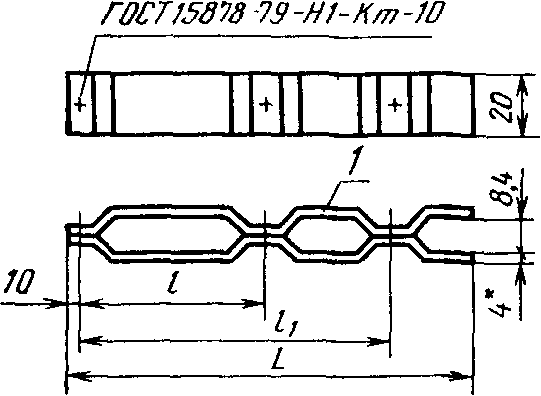

3. Конструкция и основные размеры кронштейнов Типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Тип 1 (заголовок введен Изменением № 2, утв. Постановлением

(чертеж введен Изменением № 2, утв. Постановлением

---

<*> Размер для справок.

1 — скоба; 2 — распорка

L	l	l 1		l 2	Число скоб				Число распорок				Масса, кг, не более
		для исполнения			для исполнения
		1, 2	3, 4		1	2	3	4	1	2	3	4	1	2	3	4
180	150	-	-	-	1	2	2	4	1	2	-	2	0,29	0,54	0,27	0,60
350	300	-	-	-							-		0,51	0,98	0,49	1,10
450		430	-	-					2	3	-		0,60	1,25	0,60	1,25
600			450	-	-				-		-	3	-	1,63	0,80	1,70
750		600		-	-		-		-		-		-	2,03	-	2,10
900				750	-		-		-	4	-	4	-	2,40	-	2,60
1050				900	-		-		-		-		-	2,78	-	2,90

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990

№ 2977)

Пример условного обозначения кронштейна длиной L = 450 мм, Тип 1, исполнения 1, из стали марки Ст3кп:

Кронштейн 1 — 1 - 450 ГОСТ 24198-80

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Кронштейн 1 — 4 - 450 ГОСТ 24198-80

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

То же, из стали марки Ст3сп:

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

L	l	l 1	l 2	Масса, кг, не более
				для исполнения
				1, 2	3	4
180	160	-	-	0,23	0,14	0,13
350	310	-	-	0,45	0,25	0,24
450		-	-	0,57	0,30	0,29
600		460	-	0,76	0,40	0,39
750		610	-	0,95	-	0,49
900			760	1,14	-	0,59
1050			910	1,33	-	0,68

Пример условного обозначения скобы кронштейна длиной L = 450 мм, исполнения 1, 2, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 3, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

То же, исполнения 4, из стали марки Ст3кп:

То же, из стали марки Ст3сп:

5. Конструкция и основные размеры распорок (исполнения 3, 4) должны соответствовать указанным на черт. 3.

Масса 0,05 кг, не более

Черт. 3

5а. Конструкция и основные размеры кронштейнов типа 2 должны соответствовать указанным на черт. 4 и в табл. 3.

Исполнение 2

Таблица 3

Размеры в мм

Исполнение	Для трубы D у	L	L 1	l	l 1	l 2	n	n 1	Масса, кг, не более
1	40	115	-	35	22,5	85	-	-	0,46
	50	140	-		35,0	110	-	-	0,57
2	-	500	300	45	-	-	6	2	1,87
	-	800	600		-	-	10	4	3,00
	-	950	300		-	-	6	2	3,55
	-	1500	300		-	-			5,60
	-	1800	1650	20	-	-	24	11	6,76
	-	1850	1650	45	-	-			6,94
	-	2300	2100		-	-	30	14	8,60
	-	2750	2550		-	-	36	17	10,00
	-	2900	2700		-	-	38	18	10,70
	-	3200	3000		-	-	42	20	12,00
	-	3500	3300		-	-	46	22	13,00
	-	3800	3600		-	-	50	24	14,00
	-	4100	3900		-	-	54	26	15,20

Пример условного обозначения кронштейна исполнения 1, длиной L = 115 мм:

То же, исполнения 2 длиной L = 500 мм:

(п. 5а введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

6. Материал кронштейнов — сталь марки Ст3кп или Ст3сп по ГОСТ 380-88.

(п. 6 в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

7. Технические требования — по ГОСТ 24201-80.

8. Коды ОКП приведены в Приложении.

(п. 8 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Справочное

Условное обозначение кронштейна	Код ОКП и контрольное число
1 — 1 - 180	48 3475 0001 09
1 — 1 - 180-С	48 3475 0002 09
1 — 2 - 180	48 3475 0003 08
1 — 2 - 180-С	48 3475 0004 07
1 — 3 - 180	48 3475 0005 06
1 — 3 - 180-С	48 3475 0006 05
1 — 4 - 180	48 3475 0007 04
1 — 4 - 180-С	48 3475 0008 03
1 — 1 - 350	48 3475 0009 02
1 — 1 - 350-С	48 3475 0011 08
1 — 2 - 350	48 3475 0012 07
1 — 2 - 350-С	48 3475 0013 06
1 — 3 - 350	48 3475 0014 05
1 — 3 - 350-С	48 3475 0015 04
1 — 4 - 350	48 3475 0016 03
1 — 4 - 350-С	48 3475 0017 02
1 — 1 - 450	48 3475 0018 01
1 — 1 - 450-С	48 3475 0019 00
1 — 2 - 450	48 3475 0021 06
1 — 2 - 450-С	48 3475 0022 05
1 — 3 - 450	48 3475 0023 04
1 — 3 - 450-С	48 3475 0024 03
1 — 4 - 450	48 3475 0025 02
1 — 4 - 450-С	48 3475 0026 01
1 — 2 - 600	48 3475 0027 00
1 — 2 - 600-С	48 3475 0028 03
1 — 3 - 600	48 3475 0029 09
1 — 3 - 600-С	48 3475 0031 04
1 — 4 - 600	48 3475 0032 03
1 — 4 - 600-С	48 3475 0033 02
1 — 2 - 750	48 3475 0034 01
1 — 2 - 750-С	48 3475 0035 00
1 — 4 - 750	48 3475 0036 00
1 — 4 - 750-С	48 3475 0037 09
1 — 2 - 900	48 3475 0038 08
1 — 2 - 900-С	48 3475 0039 07
1 — 4 - 900	48 3475 0041 02
1 — 4 - 900-С	48 3475 0042 01
1 — 2 - 1050	48 3475 0043 00
1 — 2 - 1050-С	48 3475 0044 08
1 — 4 - 1050	48 3475 0045 09
1 — 4 - 1050-С	48 3475 0046 08

(условные обозначения кронштейна с 1 — 1 - 180 до 1 — 4 - 1050-С в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от

29.11.1990 № 2977)

1 — 115	48 3475 0049 05
1 — 140	48 3475 0051 00
2 — 500	48 3475 6001 08
2 — 800	48 3475 6002 07
2 — 950	48 3475 6003 06
2 — 1500	48 3475 6004 05
2 — 1800	48 3475 6005 04
2 — 1850	48 3475 6006 03
2 — 2300	48 3475 6007 02
2 — 2750	48 3475 6008 01
2 — 2900	48 3475 6009 00
2 — 3200	48 3475 6001 06
2 — 3500	48 3475 6012 05
2 — 3800	48 3475 6013 04
2 — 4100	48 3475 6014 03

(условные обозначения кронштейна с 1 — 115 до 2 — 4100 введены Изменением № 2, утв. Постановлением Госстандарта СССР от

29.11.1990 № 2977)

(Введено дополнительно, Изм. № 1).

---
