ГОСТ 24197-80. Межгосударственный стандарт. Шайбы квадратные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24197-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1981. Взамен ГОСТ 15929-74.

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 22 мая 1980 г. № 2306

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ КВАДРАТНЫЕ

КОНСТРУКЦИЯ

Square washers. Design

ГОСТ 24197-80

Группа Г18

МКС 21.060.30

ОКП 48 3474

Дата введения

1 июля 1981 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15929-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380-94	3
ГОСТ 24201-80	4

5. Ограничение срока действия снято Постановлением Госстандарта СССР от 28.01.88 № 156.

6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в январе 1988 г., октябре 1990 г. (ИУС 4-88, 2-91)

1. Настоящий стандарт распространяется на квадратные шайбы, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 2).

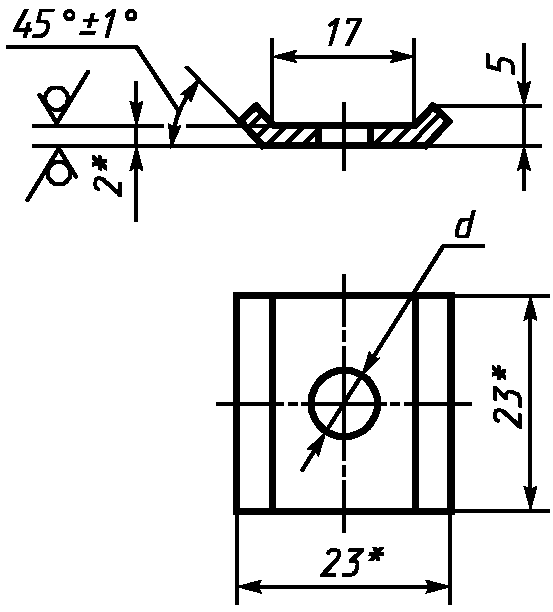

2. Конструкция и основные размеры квадратных шайб должны соответствовать указанным на чертеже и в таблице.

Информационные данные

<*> Размеры для справок.

Размеры в мм

Номинальный диаметр резьбы болта	d	Масса, кг, не более
М6	6,6	0,009
М8	9,0	0,008

Пример условного обозначения квадратной шайбы под болт М6 из стали марки Ст3кп:

Шайба 6 ГОСТ 24197-80

То же, из стали марки Ст3сп:

Шайба 6-С ГОСТ 24197-80

3. Материал шайб — сталь марки Ст3кп или Ст3сп по ГОСТ 380.

4. Технические требования — по ГОСТ 24201.

5. Коды ОКП приведены в приложении.

(Введен дополнительно, Изм. № 2).

Приложение

Справочное

Условное обозначение шайбы	Код ОКП и контрольное число
6	48 3474 2001 07
6-С	48 3474 2002 06
8	48 3474 2003 05
8-С	48 3474 2004 04

Приложение. (Введено дополнительно, Изм. № 1).
