ГОСТ 24194-80. Хомуты охватывающие. Конструкция

(утв. Постановлением Госстандарта СССР от 22.05.1980 № 2306)

(ред. от 29.11.1990)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ХОМУТЫ ОХВАТЫВАЮЩИЕ

КОНСТРУКЦИЯ

Embraced ferrules. Design and basic dimensions

1. Разработан и внесен Министерством монтажных и специальных строительных работ СССР.

Исполнители: М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 № 2306.

3. Взамен ГОСТ 15925-74.

4. Срок проверки — I квартал 1990 г.; периодичность проверки — 5 лет.

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5689-79 ГОСТ 24201-80	3 4

6. Переиздание (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88).

Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.1988 № 156.

1. Настоящий стандарт распространяется на охватывающие хомуты, применяемые для крепления стеклянных трубопроводов.

Требования настоящего стандарта являются обязательными.

(абзац введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

1а. Охватывающие хомуты должны изготовляться 2-х исполнений:

1 — из фенопласта;

2 — из стеклопластика или фенопласта.

(п. 1а введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

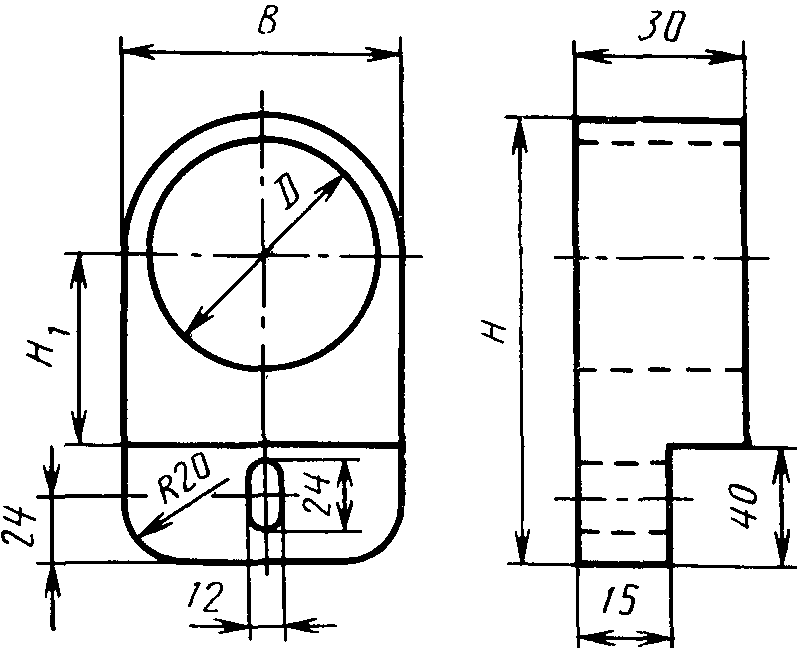

2. Конструкция и основные размеры охватывающих хомутов должны соответствовать указанным на чертеже и в таблице.

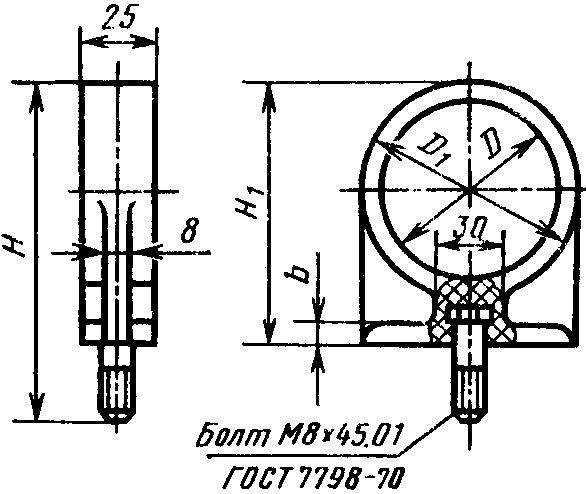

Исполнение 1

Для труб D_{\text{н}} = 45 и 67 мм

утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Размеры в мм

Исполнение	Условный проход D у	Наружный диаметр трубы D н	D	D 1	H	H 1	B	b	Масса, кг, не более
1	40	45	47	58	105	75	-	7	0,10
	50	67	69	82	130	100	-	8	0,12
	80	93	95	108	157	127	-	9	0,20
	100	122	124	138	188	158	-	10	0,27
2	40	45	47	-	108	39	58	-	0,12
	50	67	69	-	131	50	82	-	0,20

(таблица в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Пример условного обозначения охватывающего хомута Исполнение 1 для трубы наружным диаметром D_{\text{н}} = 45 мм:

Хомут 1-45 ГОСТ 24194-80

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

3. Материал хомутов — фенопласт марки У2-301-07 по ГОСТ 5689-79, пресс-материал ГСП-400 по нормативно-технической документации.

(в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

4. Технические требования — по ГОСТ 24201-80.

5. Коды ОКП приведены в Приложении.

(п. 5 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

Приложение Справочное

Условное обозначение хомута	Код ОКП и контрольное число
1-45	48 3474 0501 00
1-67	48 3474 0502 09
1-93	48 3474 0503 09
1-122	48 3474 0504 08
2-45	48 3474 0507 05
2-67	48 3474 0509 03

(таблица в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

(Введено дополнительно, Изм. № 1).

---
