Изменение № 2 ГОСТ 24194-80 «Хомуты охватывающие. Конструкция и основные размеры»

(утв. Постановлением Госстандарта СССР от 29.11.1990 № 2977)

от 29 ноября 1990 г. № 2977

ИЗМЕНЕНИЕ № 2 ГОСТ 24194-80 «ХОМУТЫ ОХВАТЫВАЮЩИЕ. КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ»

1 июля 1991 года

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.1990 № 2977.

Наименование стандарта. Исключить слова: «и основные размеры».

Пункт 1 дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Стандарт дополнить пунктом — 1а: «1а. Охватывающие хомуты должны изготовляться 2-х исполнений:»

1 — из фенопласта;

2 — из стеклопластика или фенопласта».

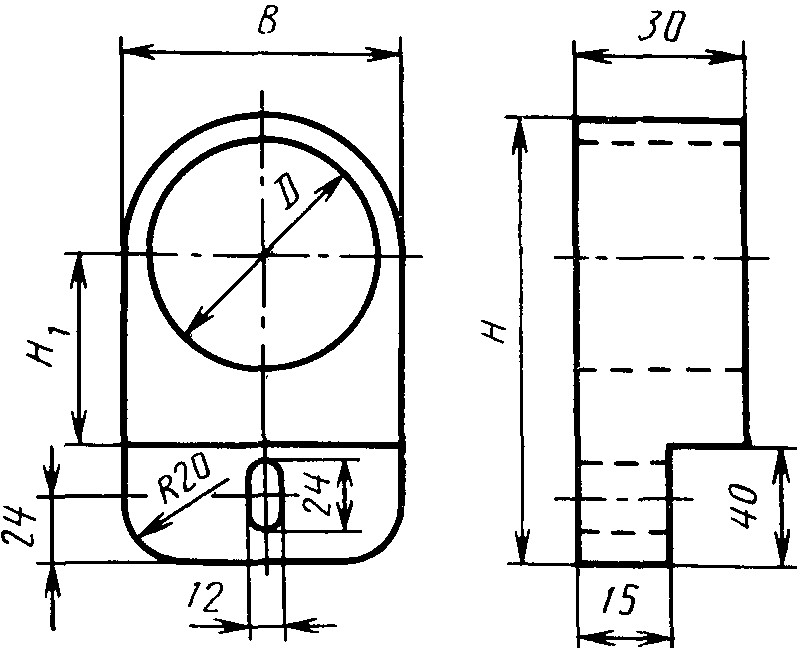

Чертеж дополнить словами: «Исполнение 1» для труб D_{\text{н}} = 45 и 67 мм, D_{\text{н}} = 93 и 122 мм; дополнить чертежом — «Исполнение 2»:

Для труб D_{\text{н}} = 45 и 67 мм

Таблицу изложить в новой редакции:

Размеры в мм

Исполнение	Условный проход D у	Наружный диаметр трубы D н	D	D 1	H	H 1	B	b	Масса, кг, не более
1	40	45	47	58	105	75	-	7	0,10
	50	67	69	82	130	100	-	8	0,12
	80	93	95	108	157	127	-	9	0,20
	100	122	124	138	188	158	-	10	0,27
2	40	45	47	-	108	39	58	-	0,12
	50	67	69	-	131	50	82	-	0,20

Пример условного обозначения после слова «хомута» дополнить словами: «Исполнение 1»; в обозначении заменить значение: 45 на 1-45.

Пункт 3 дополнить словами: «пресс-материал ГСП-400 по нормативно-технической документации».

Стандарт дополнить пунктом — 5: «5. Коды ОКП приведены в Приложении».

Приложение. Таблицу изложить в новой редакции:

Условное обозначение хомута	Код ОКП и контрольное число
1-45	48 3474 0501 00
1-67	48 3474 0502 09
1-93	48 3474 0503 09
1-122	48 3474 0504 08
2-45	48 3474 0507 05
2-67	48 3474 0509 03

---
