от 12 апреля 1979 г. № 55

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА ОБЕСПЕЧЕНИЯ ТОЧНОСТИ ГЕОМЕТРИЧЕСКИХ ПАРАМЕТРОВ В СТРОИТЕЛЬСТВЕ

СТАТИСТИЧЕСКИЙ АНАЛИЗ ТОЧНОСТИ

System for ensuring accuracy of geometrical parameters in construction.

Statistical analysis of accuracy

ГОСТ 23615-79

Постановлением Государственного комитета СССР по делам строительства от 12 апреля 1979 г. № 55 дата введения установлена

Издание (апрель 2003 г.) с Изменением № 1, утвержденным в июне 1986 г. (ИУС 11-86).

Настоящий стандарт устанавливает общие правила статистического анализа точности геометрических параметров при изготовлении строительных элементов (деталей, изделий, конструкций), выполнении разбивочных работ в процессе строительства и установке элементов в конструкциях зданий и сооружений.

Стандарт распространяется на технологические процессы и операции массового и серийного производства.

Применяемые в стандарте термины по статистическому анализу и контролю соответствуют приведенным в ГОСТ 15895-77 <*>.

<*> На территории Российской Федерации действуют ГОСТ Р 50779.10-2000, ГОСТ Р 50779.11-2000.

Стандарт полностью соответствует СТ СЭВ 5061-85.

(Измененная редакция, Изм. № 1).

1.1. Статистическим анализом устанавливают закономерность распределения действительных значений геометрических параметров конструкций зданий и сооружений и их элементов и определяют статистические характеристики точности этих параметров.

1.2 На основе результатов статистического анализа:

производят оценку действительной точности и устанавливают возможности технологических процессов и операций по ее обеспечению;

определяют возможность применения статистических методов регулирования точности по СТ СЭВ 2835-80 и контроля точности по ГОСТ 23616-79;

проверяют эффективность применяемых методов регулирования и контроля точности при управлении технологическими процессами.

1.3 Статистический анализ точности выполняют отдельно по каждому геометрическому параметру в последовательности:

в зависимости от характера производства образуют необходимые выборки и определяют действительные отклонения параметра от номинального;

рассчитывают статистические характеристики действительной точности параметра в выборках;

проверяют статистическую однородность процесса — согласие опытного распределения действительных отклонений параметра с теоретическим и стабильность статистических характеристик в выборках;

оценивают точность технологического процесса и, в зависимости от цели анализа, принимают решение о порядке применения его результатов.

1.4. Статистический анализ точности следует проводить после предварительного изучения состояния технологического процесса в соответствии с требованиями СТ СЭВ 2835-80 и его наладки по полученным результатам.

1.5. Действительные отклонения геометрического параметра в выборках определяют в результате его измерений в соответствии с требованиями ГОСТ 23616-79 и ГОСТ 26433.0-85.

1.2 — 1.5. (Измененная редакция, Изм. № 1).

2.1. В качестве исследуемой генеральной совокупности принимают объем продукции или работ (например, разбивочных), производимый на технологической линии (потоке, участке и т.п.) при неизменных типовых условиях производства в течение определенного времени, достаточного для характеристики данного процесса.

2.2. Статистический анализ точности выполняют по действительным отклонениям параметра в представительной объединенной выборке, состоящей из не менее чем 100 объектов контроля и получаемой путем последовательного отбора из исследуемой совокупности серии выборок малого объема.

Эти выборки отбирают через равные промежутки времени, определяемые в зависимости от объема производства и особенностей технологического процесса.

(Измененная редакция, Изм. № 1).

2.3. При анализе точности процессов изготовления элементов массового производства, когда на каждой единице или комплекте технологического оборудования постоянно в достаточно большом объеме производится однотипная продукция (например, кирпич, асбестоцементные листы), отбирают серию мгновенных выборок одинакового объема n = 5 \div 10 единицам.

2.4. При анализе точности изготовления элементов серийного производства, когда достаточный объем продукции может быть получен с нескольких однотипных единиц технологического оборудования (например, производство железобетонных изделий ряда видов, сборка металлоконструкций и т.п.), отбирают серию выборок одинакового объема n \geq 30 единицам. Эти выборки могут быть составлены из изделий, отбираемых при приемочном контроле нескольких последовательных или параллельных партий продукции.

2.5. При анализе точности разбивки осей и установки элементов образуют серию выборок одинакового объема из n \geq 30 закрепленных в натуре ориентиров или элементов, установленных на одном или нескольких монтажных горизонтах.

2.4, 2.5. (Измененная редакция, Изм. № 1).

2.6. Порядок формирования выборки для обеспечения ее представительности и случайности определяют в соответствии с характером объекта исследований и требованиями ГОСТ 18321-73.

3.1. При проведении статистического анализа вычисляют выборочные средние отклонения, а также выборочные среднеквадратичные отклонения или размахи действительных отклонений в выборках.

Примечание. При анализе точности конфигурации элементов выборочные средние отклонения не вычисляют.

3.2. Выборочное среднее отклонение \delta x_{m} в выборках малого объема и в объединенной выборке вычисляют по формуле

где \delta x_{i} — действительное отклонение;

n — объем выборки.

3.3. Выборочное среднеквадратичное отклонение S_{x} в выборках малого объема n \geq 30 единицам и в объединенной выборке вычисляют по формуле

В случаях, когда выборочное среднее отклонение в соответствии с примечанием к п. 3.1 не вычисляют, значение \delta x_{m} в формуле (2) принимают равным нулю.

3.4. Размахи R_{x} действительных отклонений параметра определяют в выборках малого объема из n = 5 \div 10 единицам по формуле

где \delta x_{imax} и \delta x_{imin} — наибольшее и наименьшее значения \delta x_{i} в выборке.

3.1 — 3.4. (Измененная редакция, Изм. № 1).

3.5. Порядок расчета статистических характеристик приведен в Приложении 1.

3.6. В качестве статистических характеристик точности процесса принимают значения \delta x_{m} и S_{x} в объединенной выборке, если результаты проведенной в соответствии с разд. 4 проверки подтвердили статистическую однородность процесса.

Значения \delta x_{m} , S_{x} и R_{x} в выборках малого объема используют при проверке однородности процесса.

(Измененная редакция, Изм. № 1).

4.1 При проверке статистической однородности процесса устанавливают:

согласие распределения действительных отклонений параметра в объединенной выборке с теоретическим;

стабильность выборочного среднего отклонения \delta x_{m} , значение которого характеризует систематические погрешности процесса;

стабильность выборочного среднеквадратичного отклонения S_{x} или размаха R_{x} , значения которых характеризуют случайные погрешности прогресса.

4.2. Согласие распределения действительных отклонений параметра с теоретическим устанавливают по нормативно-технической документации.

Допускается использование других методов, принятых в математической статистике (например, построение ряда отклонений на вероятностной бумаге и т.д.).

4.3. При нормальном распределении геометрического параметра стабильность статистических характеристик в мгновенных выборках и выборках малого объема n \geq 30 единицам проверяют по попаданию их значений в доверительные интервалы, границы которых вычисляют для доверительной вероятности не менее 0,95.

В случае, если гипотеза о нормальном распределении геометрического параметра не может быть принята, применяют другие методы математической статистики.

4.1 — 4.3. (Измененная редакция, Изм. № 1).

4.4. (Исключен, Изм. № 1).

4.5. Проверку статистической однородности технологических процессов изготовления строительных элементов, а также геометрических параметров зданий и сооружений допускается выполнять упрощенным способом в соответствии с Приложением 1.

Пример проверки приведен в Приложении 2.

(Измененная редакция, Изм. № 1).

4.6. Процесс считается статистически однородным по данному геометрическому параметру, если распределение действительных отклонений в объединенной выборке приближается к нормальному и характеристики точности в серии выборок, составивших объединенную выборку, стабильны во времени.

4.7. В случае, если распределение действительных отклонений не соответствует нормальному, а характеристики точности в серии выборок малого объема не стабильны, процесс не может считаться налаженным и установившимся. В этом случае следует ввести операционный контроль, установить причины нестабильности точности и произвести соответствующую настройку оборудования, после чего повторить анализ.

В любом случае систематическая погрешность, по абсолютной величине превышающая значение 1,643 \frac{S_{x}}{\sqrt{n}} , должна быть устранена регулированием.

(Измененная редакция, Изм. № 1).

5.1. На основании результатов статистического анализа устанавливают возможность процесса обеспечивать точность параметра в соответствии с определенным классом точности по ГОСТ 21779-82.

5.2 Класс точности определяют из условия

где \Delta x — ближайшее большее к значению 2tS_{x} значение допуска для данного интервала номинального размера в соответствующих таблицах ГОСТ 21779-82;

t — коэффициент, принимаемый по таблице настоящего стандарта в зависимости от значения приемочного уровня дефектности AQL , принятого при контроле точности по ГОСТ 23616-79.

5.3. Для сопоставления уровня точности различных производств или в различные промежутки времени следует использовать показатель уровня точности h , характеризующий запас точности по отношению к допуску \Delta x и определяемый по формуле

где S_{x} — выборочное среднеквадратичное отклонение, определяемое для статистически однородного процесса в случайных выборках объемом не менее 30 единиц.

5.1 — 5.3. (Измененная редакция, Изм. № 1).

5.4. Если h по абсолютному значению оказывается меньше чем 0,14, то следует считать, что запас точности отсутствует.

Если h отрицательна и по своему абсолютному значению превышает 0,14, то это означает, что процесс перешел в более низкий класс точности.

При значении h , приближающемся к 0,5, следует проверить возможность отнесения процесса к более высокому классу точности.

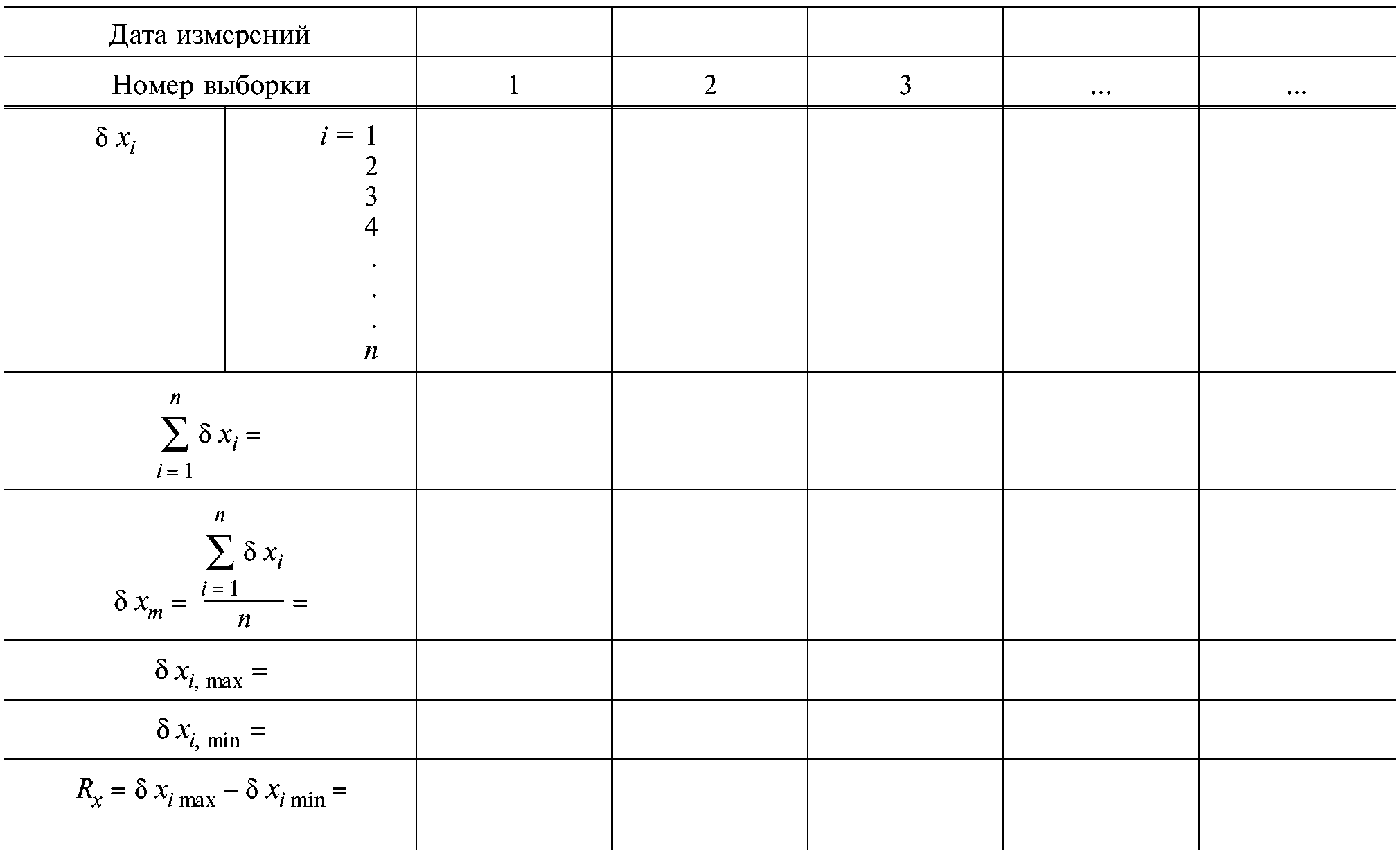

1. Действительные отклонения в выборках объемом n = 5 \div 10 единиц вносят в хронологическом порядке в табл. 1.

Характеристики \delta x_{m} и R вычисляют по формулам (1) и (3) настоящего стандарта.

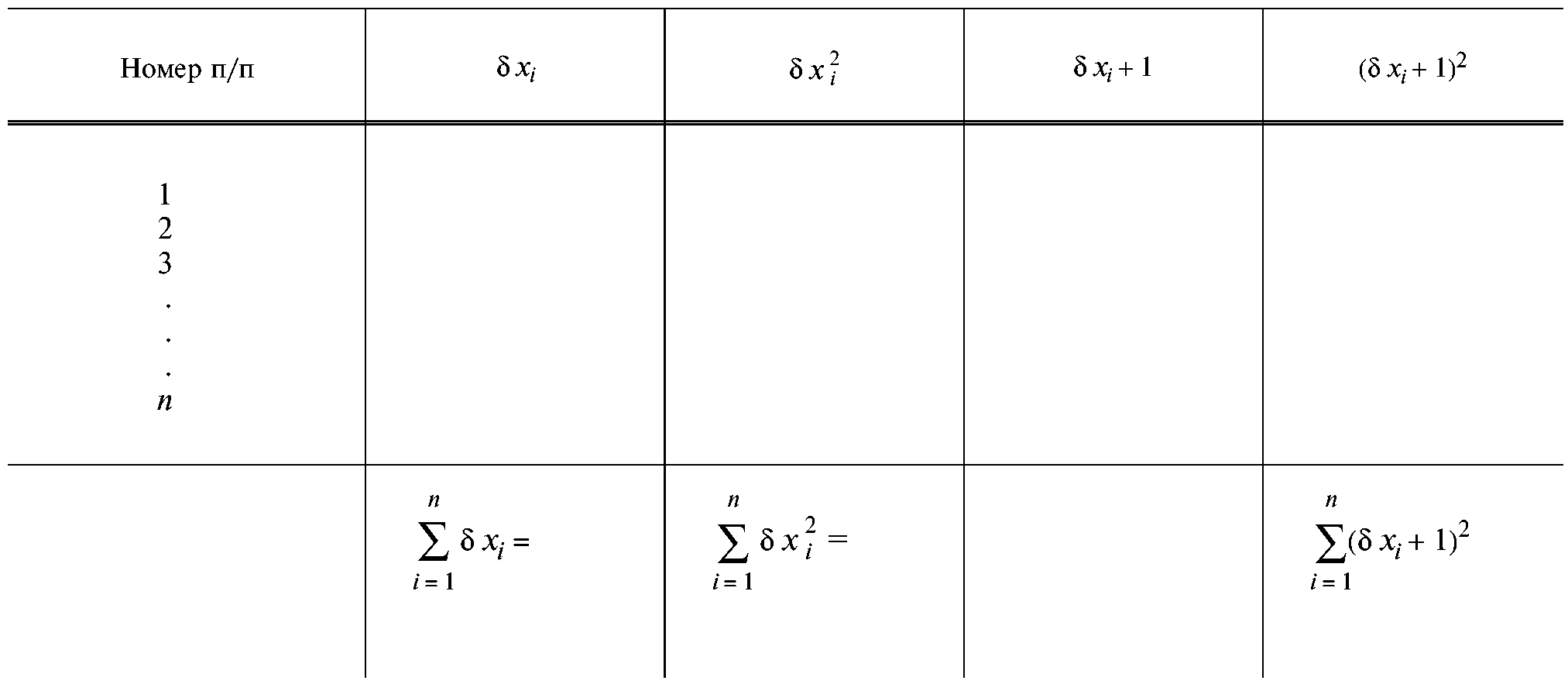

2. Действительные отклонения в каждой из выборок объема n \geq 30 единицам вносят в табл. 2.

В каждой строчке вычисляют значения \delta x_{i} , (\delta x_{i} + 1) , (\delta x_{i} + 1)^{2} , складывают результаты вычислений по каждой графе и проверяют их правильность тождеством

Характеристики \delta x_{m} и S_{x} вычисляют по формулам (1) и (2), подставляя в них подсчитанные по табл. 2 значения \sum_{i = 1}^{n} \delta x_{i} и \sum_{i = 1}^{n} \delta x_{i}^{2} .

3. Для расчета характеристик точности в объединенной выборке и проверки согласия действительного распределения с теоретическим действительные отклонения из всех выборок малого объема выписывают в порядке их возрастания, и полученное поле рассеяния между наименьшим и наибольшим отклонениями разбивают на интервалы распределения, равные цене деления измерительного инструмента, принимая целые числа за середины интервалов \delta x_{j} ( j = 1, 2, 3..., m — количество интервалов).

4. Подсчитывают количество отклонений, относящихся к каждому интервалу (частоты f_{j} ), и по форме табл. 3 (левая часть) строят гистограмму действительных отклонений, откладывая по вертикали интервалы распределения, а по горизонтали — соответствующие им частоты.

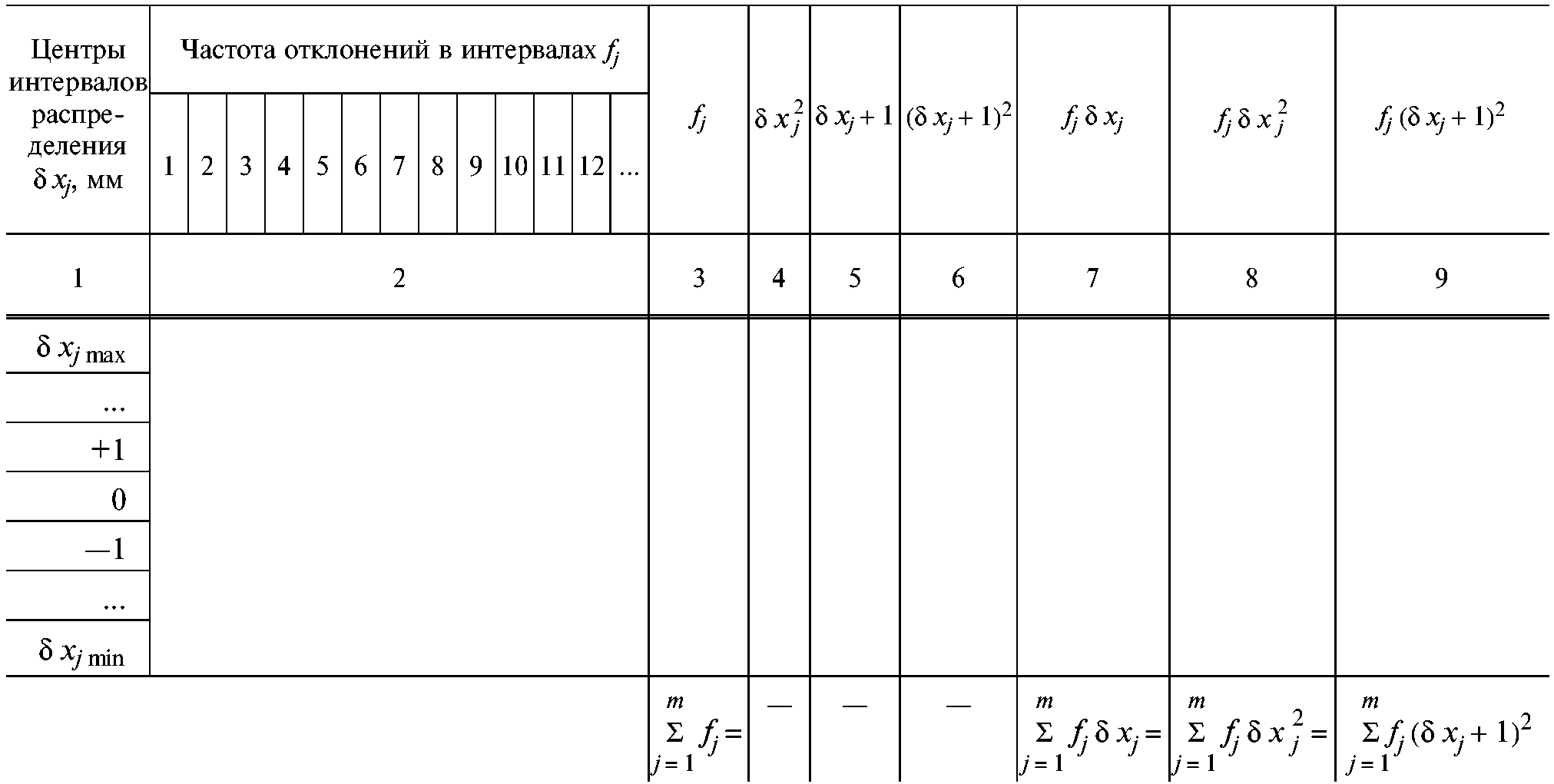

Форма таблицы для построения гистограммы

При построении гистограммы следует учитывать, что отклонения конфигурации элементов всегда имеют положительный знак.

В правую часть табл. 3 заносят значения \delta x_{j}^{2} , (\delta x_{j} + 1) , (\delta x_{j} + 1)^{2} , f_{j}x_{j} , f_{j}\delta x_{j}^{2} , f_{j}(\delta x_{j} + 1)^{2} , вычисленные для каждого значения \delta x_{j} , принятого за середину интервала, и проверяют правильность вычислений тождеством

Значения \delta x_{m} и S_{x} вычисляют по преобразованным формулам (1) и (2):

подставляя в них соответствующие суммы чисел из таблицы.

После вычисления \delta x_{m} и S_{x} действительные отклонения \delta x_{j} , выходящие за пределы интервалов, в которые попадают значения \delta x_{m} \pm 3S_{x} , исключают из гистограммы и табл. 3 как грубые ошибки, после чего уточняют значения \delta x_{m} и S_{x} .

5. На полученной гистограмме по характеристикам \delta x_{m} и S_{x} строят кривую нормального распределения. С этой целью в соответствии с табл. 4 вычисляют значения \delta и частоты f , соответствующие нормальному распределению, и, отложив эти значения на вертикальной и горизонтальной шкале левой части табл. 3, по полученным на гистограмме точкам с координатами \delta и f строят плавную кривую.

Значение f_{max} определяют по формуле

а для отклонений конфигурации — по формуле

6. При отсутствии на гистограмме резких отличий от построенной кривой (пиков распределения у ее границ, явно выраженных нескольких вершин и т.п.) по интервалам распределения, расположенным за пределами \delta x_{m} \pm tS_{x} при t = 2; 2,4 и 3, определяют сумму частностей действительных отклонений \sum_{j = 1}^{m_{t}} W_{j} в процентах по формуле

где m_{t} — число интервалов за пределами \delta x_{m} \pm tS_{x} .

Распределение считают приближающимся к нормальному, если найденные суммы частностей не превышают соответствующих значений, приведенных в табл. 5.

7. Стабильность выборочного среднего отклонения \delta x_{m} и размахов R_{x} в серии мгновенных выборок проверяют условиями:

R_{x} \leq A_{2}S_{x} ,

где A_{1} и A_{2} — коэффициенты, принимаемые по табл. 6 в зависимости от объема мгновенных выборок n.

При устойчивом технологическом процессе не менее 95% значений \delta x_{m} и R_{x} должны соответствовать указанным условиям.

8. Стабильность характеристик S_{x} и \delta x_{m} в серии выборок объемом n \geq 30 проверяется вычислением показателей F_{\text{э}} и t_{\text{э}} по формулам:

где S_{xmax} и S_{xmin} — соответственно наибольшее и наименьшее значения характеристики S_{x} в серии выборок;

где \delta x_{mmax} и \delta x_{mmin} — соответственно наибольшее и наименьшее значения характеристики \delta x_{m} в серии выборок;

S_{x1} и S_{x2} — значения характеристики S_{x} в выборках с характеристиками \delta x_{mmax} и \delta x_{mmin} .

Характеристики S_{x} и \delta x_{m} в серии выборок считаются стабильными, если F_{\text{э}} \leq 1,5 , t_{\text{э}} \leq 2,0 .

Приложение 1. (Измененная редакция, Изм. № 1).

Справочное

Необходимо произвести проверку статистической однородности технологического процесса изготовления панелей наружных стен. Анализируемый параметр — длина. Номинальные длины панелей всех марок находятся в интервале от 2500 до 4000 мм. Панели изготавливают в горизонтальных формах, объем выпуска — 25 панелей в смену. Парк форм для изготовления панелей — 96 шт., каждая из которых имеет свои действительные внутренние размеры, влияющие на точность соответствующих размеров панелей. Подобный технологический процесс относится к процессам серийного производства.

1. Для составления выборки объемом n \geq 30 изделий ежедневно в течение трех дней записывали действительные отклонения длины панелей, которые контролировали в соответствии с ГОСТ 11024-84 (по 5 изделий в каждую смену). Из накопленных 45 действительных отклонений были исключены пять отклонений длины изделий из форм, которые попали в контроль повторно.

Результаты измерений были округлены до целых значений в мм и занесены в табл. 1, составленную по форме табл. 2 Приложения 1, после чего в табл. 1 были выполнены необходимые вычисления.

Правильность заполнения таблицы в соответствии с п. 1 Приложения 1 была проверена тождеством

после чего по формулам (1) и (2) определены

2. В течение последующих пяти месяцев в аналогичном порядке были образованы еще пять выборок того же объема n = 40 , для каждой из которых были вычислены те же статистические характеристики \delta x_{m} и S_{x} .

Сроки отбора выборок устанавливались таким образом, чтобы время между соседними выборками было больше, чем время формирования выборки.

Результаты вычислений статистических характеристик по всем выборкам приведены в табл. 2.

3. Из действительных отклонений во всех выборках были выбраны наибольшее \delta x_{jmax} = + 10 мм и наименьшее \delta x_{jmin} = - 7 мм значения и поле рассеяния между ними разделено на 18 интервалов по 1 мм с границами, равными 10,5; 9,5; 8,5; 7,5 мм и т.д. Центры интервалов, выраженные целыми числами ( \delta x_{j} = 10, 9, 8, 7 мм и т.д.), были внесены в графу 2 табл. 3.

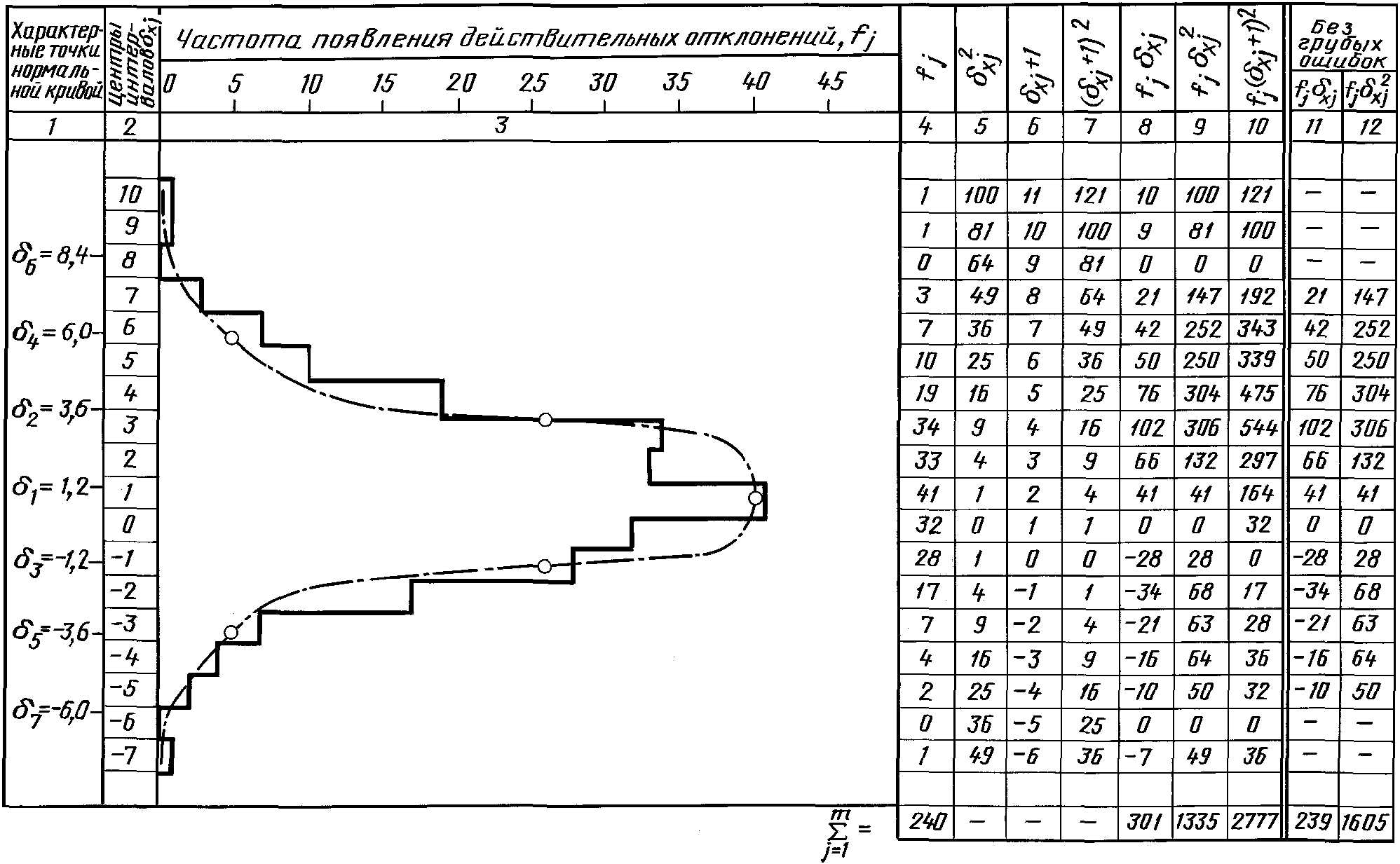

Действительные отклонения \delta x_{j} из всех выборок были распределены по интервалам, после чего было подсчитано количество отклонений в каждом интервале (частоты), построена гистограмма и выполнены все промежуточные вычисления в таблице. Правильность заполнения таблицы в соответствии с п. 4 Приложения 1 была проверена тождеством

2777 = 1935 + 2 · 301 + 240.

Характеристики \delta x_{m} и S_{x} были вычислены по формулам (1а) и (2а) Приложения 1:

S_{x} = \sqrt{\frac{\sum_{j = 1}^{m} f_{j}\delta x_{j}^{2}}{\sum_{j = 1}^{m} f_{j}} - \delta^{2}x_{m}} = \sqrt{\frac{1935}{240} - 1 - 254^{2}} = 2,54\text{мм} .

Далее вычислены значения

Отклонения, вышедшие за пределы, ограниченные вычисленными значениями и равные +10 мм, +9 мм и -7 мм, были исключены из объединенной выборки как грубые ошибки, после чего в двух последних графах табл. 3 были произведены соответствующие вычисления, определены новые значения сумм \sum_{j = 1}^{m} f_{j}\delta x_{j} и \sum_{j = 1}^{m} f_{j}\delta x_{j}^{2} и уточнены характеристики

4. Для построения на чертеже гистограммы кривой нормального распределения в соответствии с п. 4 Приложения 1 были вычислены координаты точек кривой — отклонения \delta и соответствующие им частоты f .

По полученным координатам \delta и f на гистограмме были найдены характерные точки, по которым была построена теоретическая кривая нормального распределения.

Очертания гистограммы практически можно считать совпадающими с кривой нормального распределения.

Для завершения проверки по гистограмме были суммированы частоты f_{j} по интервалам, расположенным за границами \delta x_{m} \pm tS_{x} при t = 2,0; 2,4; 3,0, и определены соответствующие им суммы частностей.

Сравнение сумм частностей в табл. 4 с допустимыми значениями в табл. 5 Приложения 1 показывает, что исследуемое распределение можно считать приближающимся к нормальному.

5. Для проверки стабильности характеристики S_{x} из табл. 2 были выбраны наибольшее и наименьшее значения S_{xmax} = 2,6 мм и S_{xmin} = 2,13 мм и вычислена характеристика

F_{\text{э}} = \frac{S_{xmax}^{2}}{S_{xmin}^{2}} = \frac{2,60^{2}}{2,13^{2}} = \frac{6,76}{4,53} = 1,49 .

Характеристика S_{x} в серии выборок стабильна, так как F_{\text{э}} = 1,49 < 1,50 (см. п. 8 Приложения 1).

Для проверки стабильности характеристики \delta x_{m} из табл. 2 были выбраны наибольшее и наименьшее значения \delta x_{mmax} = 1,57 мм и \delta x_{mmin} = 0,87 мм, соответствующие им значения S_{x1} = 2,6 мм и S_{x2} = 2,57 , и вычислена характеристика

t_{\text{э}} = \frac{\delta x_{mmax} - \delta x_{mmin}}{\sqrt{S_{x1}^{2} + S_{x2}^{2}}} \cdot \sqrt{n - 1} = \frac{1,57 - 0,87}{\sqrt{2,6^{2} + 2,57^{2}}} \cdot \sqrt{39} = 1,26 .

Характеристика \delta x_{m} в серии выборок стабильна, так как t_{\text{э}} = 1,26 < 2 (см. п. 8 Приложения 1).

6. На основании проверки технологический процесс изготовления панелей наружных стен по параметру «длина панелей» можно считать статистически однородным.

Так как систематическая погрешность, равная найденному выборочному среднему отклонению \delta x_{m} = 1,2 мм, превышает значение 1,643 \frac{S_{x}}{\sqrt{n}} = \frac{1,643 \cdot 2,4}{\sqrt{237}} = 0,256 мм, то в соответствии с п. 4.7 настоящего стандарта она должна быть устранена регулированием внутренних размеров форм.

7. Для определения класса точности по длине панелей в соответствии с п. 5.2 настоящего стандарта определяем значение

2tS_{x} = 2 \cdot 2,1 \cdot 2,4 = 10,1 мм.

Значение t = 2,1 принято по таблице п. 5.2 настоящего стандарта для приемочного уровня дефектности AQL = 4,0\% , выбранного по ГОСТ 23616-79.

В соответствии с табл. 1 ГОСТ 21779-82 ближайшее большее значение допуска для интервала номинальных размеров от 2500 до 4000 мм равняется 10 мм, что соответствует 5-му классу точности.

По формуле (5) настоящего стандарта вычисляем значение

В соответствии с п. 5.4 настоящего стандарта можно сделать вывод, что запас точности отсутствует, так как 0,01 < 0,14.

Приложение 2. (Измененная редакция, Изм. № 1).
