ГОСТ 23558-94. Смеси щебеночно-гравийно-песчаные и грунты, обработанные неорганическими вяжущими материалами, для дорожного и аэродромного строительства. Технические условия

(введен в действие Постановлением Госстроя РФ от 21.07.1994 № 18-1)

(ред. от 18.02.1998)

от 21 июля 1994 г. № 18-1

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СМЕСИ ЩЕБЕНОЧНО-ГРАВИЙНО-ПЕСЧАНЫЕ И ГРУНТЫ, ОБРАБОТАННЫЕ НЕОРГАНИЧЕСКИМИ ВЯЖУЩИМИ МАТЕРИАЛАМИ, ДЛЯ ДОРОЖНОГО И АЭРОДРОМНОГО СТРОИТЕЛЬСТВА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Crushed stone-gravel-sandy mixtures, and soils treated by inorganic binders for road and airfield construction. Specifications

Группа Ж18

Предисловие

1. Разработан институтом Союздорнии Госстроя России с участием Гипродорнии Госстроя России и Госдорнии Минстройархитектуры Украины.

Внесен Госстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации и техническому нормированию в строительстве 10 ноября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование органа государственного управления строительством
Азербайджанская	Госстрой Азербайджанской Республики
Республика
Республика Армения	Госупрархитектуры Республики Армения
Республика Беларусь	Госстрой Республики Беларусь
Республика Казахстан	Минстрой Республики Казахстан
Кыргызская Республика	Госстрой Кыргызской Республики
Республика Молдова	Минархстрой Республики Молдова
Российская Федерация	Госстрой России
Республика Таджикистан	Госстрой Республики Таджикистан
Республика Узбекистан	Госкомархитектстрой Республики Узбекистан

3. Взамен ГОСТ 23558-79.

4. Введен в действие с 1 января 1995 года в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 21 июля 1994 г. № 18-1.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на щебеночно-гравийно-песчаные смеси и грунты, обработанные неорганическими вяжущими материалами, применяемые для устройства оснований, дополнительных слоев оснований и покрытий автомобильных дорог и аэродромов.

Область применения обработанных материалов и укрепленных грунтов приведена в Приложении А.

Требования, изложенные в пунктах 4.1.1 - 4.1.3, разделах 5 и 6, являются обязательными.

2. НОРМАТИВНЫЕ ССЫЛКИ

Используемые в настоящем стандарте ссылки на стандарты и техническую документацию приведены в Приложении Б.

3. ОПРЕДЕЛЕНИЯ

В настоящем стандарте применяют следующие термины и определения.

Обработанный материал — искусственный материал, получаемый смешением в карьерных смесительных установках песчано-щебеночных, песчано-гравийных, песчано-щебеночно-гравийных смесей, золошлаковых смесей и песка с цементом или другим неорганическим вяжущим и водой и отвечающий в проектные или промежуточные сроки нормируемым показателям качества по прочности и морозостойкости.

Укрепленный грунт — искусственный материал, получаемый преимущественно смешением непосредственно на дороге (с использованием фрез) грунта с цементом или другим неорганическим вяжущим и водой и отвечающий в проектные и промежуточные сроки нормируемым показателям качества по прочности и морозостойкости.

4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

4.1. Обработанные материалы и укрепленные грунты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке строительной организацией.

4.1.1. Прочность обработанного материала и укрепленного грунта в проектном возрасте характеризуют маркой. Соотношение между маркой по прочности и прочностью на сжатие и растяжением при изгибе должно соответствовать требованиям, указанным в таблице 1.

Марка по прочности	Предел прочности, МПа (кгс/см2), не менее
	на сжатие R сж	на растяжение при изгибе R изг
М10 М20 М40 М60 М75 М100	1,0 (10) 2,0 (20) 4,0 (40) 6,0 (60) 7,5 (75) 10,0 (100)	0,2 (2) 0,4 (4) 0,8 (8) 1,2 (12) 1,5 (15) 2,0 (20)
Примечание. Допускается определять прочность в установленные промежуточные сроки. При этом прочность в промежуточные сроки должна быть не менее 0,5 от нормируемого значения прочности в проектном возрасте.

4.1.2. По морозостойкости обработанные материалы и укрепленные грунты подразделяют на марки: F5, F10, F15, F25, F50, F75.

За марку по морозостойкости принимают установленное число циклов попеременного замораживания и оттаивания, при которых допускается снижение прочности на сжатие не более чем на 25% от нормируемой прочности в проектном возрасте.

4.1.3. Обработанные материалы и укрепленные грунты в зависимости от величины суммарной удельной эффективной активности естественных радионуклидов ( A_{\text{эфф}} ), содержащихся в обрабатываемых материалах, грунтах, используют при [1]:

A_{\text{эфф}} до 740 Бк/кг — для строительства дорог и аэродромов без ограничений;

A_{\text{эфф}} св. 740 до 2800 Бк/кг — для дорожного и аэродромного строительства вне населенных пунктов и зон перспективной застройки.

(в ред. Изменения № 1, утв. Постановлением Госстроя РФ от 18.02.1998 № 18-17)

4.2 Требования к материалам и грунтам

4.2.1 Обработке неорганическими вяжущими подвергают следующие материалы:

• щебеночно-песчаные смеси;
• гравийно-песчаные смеси;
• щебеночно-гравийно-песчаные смеси;
• пески;
• золошлаковые смеси;
• грунты.

4.2.2. Щебень и гравий из горных пород, щебень из шлаков, крупно- и среднезернистые золошлаковые смеси, входящие в состав смесей, по морозостойкости, прочности, содержанию вредных компонентов и примесей, стойкости против силикатного и железистого распадов должны соответствовать требованиям ГОСТ 8267, ГОСТ 3344, ГОСТ 25592.

4.2.3. Песок природный и из отсевов дробления горных пород должен соответствовать требованиям ГОСТ 8736, песок из шлаков - ГОСТ 3344, мелкозернистая золошлаковая смесь - ГОСТ 25592.

4.2.4. Для обработки неорганическими вяжущими материалами применяют все виды пылевидных и глинистых грунтов по ГОСТ 25100 с числом пластичности не более 12.

Не допускается применять грунты, содержащие гумусовые вещества в количестве 2% по массе, в I и II дорожно-климатических зонах, более 4% — в III — V зонах и содержащие примеси гипса в количестве 10% по массе.

Содержание в подготовленном к обработке вяжущим материалом размельченном глинистом грунте комков глины размером более 5 мм должно быть не более 25% по массе, в т.ч. комков глины размером более 10 мм — 10% по массе.

Глинистые грунты, обрабатываемые портландцементом или шлакопортландцементом, должны иметь влажность (грунта) на границе текучести не более 55% по массе, обрабатываемые известью или известково-шлаковым вяжущим должны иметь число пластичности не менее 5, влажность — не более 55% по массе.

Допускается применение супесей, суглинков и глин с числом пластичности до 17 при условии улучшения зернового состава песком (природным или из отсевов дробления горных пород и шлака) и доведением числа пластичности до 12. Такие грунты следует укреплять известью или известково-шлаковым вяжущим.

Засоленные грунты с содержанием лекгорастворимых солей сульфатов менее 2% и хлоридов менее 4% по массе допускается укреплять цементом, известью, комплексными известково-шлаковыми вяжущими.

Засоленные грунты с рН менее 7 перед обработкой цементом должны быть предварительно нейтрализованы добавками извести, каустической соды или другими щелочными соединениями.

Засоленные грунты с рН более 4 и содержанием солей сульфатов не более 3% и хлоридов не более 5% по массе допускается обрабатывать золами уноса.

4.2.5. Зерновой состав песчано-щебеночных, песчано-гравийных, песчано-щебеночно-гравийных смесей, золошлаковых смесей, песка и грунтов должен соответствовать требованиям, указанным в таблице 2.

в процентах по массе

Максимальная крупность зерен, мм	Полный остаток на ситах размером отверстий, мм
	40	20	10	5	2,5	1,25	0,63	0,315	0,14	0,005
40	До 10	От 20 до 40	От 35 до 65	От 50 до 80	От 60 до 85	От 70 до 90	От 75 до 95	От 80 до 97	От 85 до 98	От 87 до 100
20		До 10	« 20 » 40	« 35 » 65	« 50 » 80	« 60 » 85	« 70 » 90	« 75 » 95	« 80 » 97	« 85 » 100
10			До 10	« 25 » 40	« 45 » 65	« 60 » 80	« 70 » 85	« 75 » 90	« 80 » 95	« 85 » 100
5				До 10	« 30 » 40	« 50 » 65	« 65 » 80	« 75 » 85	« 80 » 90	« 88 » 100
2,5					До 10	« 30 » 40	« 55 » 65	« 70 » 80	« 80 » 90	« 88 » 100
1,25						До 10	« 35 » 45	« 60 » 70	« 75 » 85	« 85 » 100

4.2.6. Вид материалов и тип грунтов следует выбирать в соответствии с назначением обработанных материалов и укрепленных грунтов, условиями их эксплуатации, требуемой маркой по прочности и морозостойкости.

В случае необходимости применения материалов и грунтов с показателями качества ниже требований, приведенных в 4.2.2 - 4.2.5, должно быть проведено их исследование в специализированных лабораториях для подтверждения возможности и технико-экономической целесообразности получения обработанных материалов и укрепленных грунтов с нормируемыми показателями качества.

4.3 Требования к вяжущим материалам

4.3.1 Для приготовления обработанных материалов и укрепленных грунтов следует применять следующие вяжущие материалы:

I вид — портландцемент и шлакопортландцемент по ГОСТ 10178, сульфатостойкий и пуццолановый цементы по ГОСТ 22266, а также цементы для строительных растворов по ГОСТ 25328 марок не ниже 400 для покрытий и 300 для оснований;

II вид — активные материалы с удельной поверхностью не менее 150 м2/кг (полный остаток на сите № 0071 не менее 20% по массе) марок по прочности в 180-суточном возрасте, определяемой по ГОСТ 3344, не менее 50:

• молотые высокоактивные и активные шлаки черной, цветной металлургии и фосфорные шлаки по ГОСТ 3344;
• бокситовые и нефелиновые шламы с содержанием двухкальциевого силиката \text{С}_{2}S не менее 40% по массе;
• золы уноса с удельной поверхностью св. 150 м2/кг, содержанием сернистых и сернокислых соединений в пересчете на SO не более 6%, потери при прокаливании не более 5% по массе;

III вид — комплексные вяжущие марок по прочности в 90-суточном возрасте, определяемой по ГОСТ 3344, не менее 100. Комплексное вяжущее состоит из основного компонента и активатора твердения. В качестве основного компонента следует использовать молотые слабоактивные и активные шлаки черной металлургии и шлаки фосфорные по ГОСТ 3344, основные золы уноса по ГОСТ 25818, бокситовые и нефелиновые шламы. В качестве активаторов твердения — портландцемент, шлакопортландцемент марок по прочности не ниже 400 по ГОСТ 10178, известь строительная I и II сортов по ГОСТ 9179, гипс строительный марок не ниже Г10 по ГОСТ 125, содощелочной (содосульфатный) плав с содержанием Na_{2}CO_{3} не менее 95% и NaOH не менее 2% по массе, жидкое стекло с кремнеземистым модулем 1,7 — 1,8 и плотностью от 1,15 до 1,25 г/см3.

4.3.2. Для снижения расхода вяжущих материалов, повышения прочности, морозостойкости и улучшения технологических свойств следует применять химические добавки, удовлетворяющие требованиям соответствующих нормативных документов, утвержденных в установленном порядке.

Перечень добавок приведен в Приложении В.

4.4. Вода для изготовления обработанных материалов и укрепленных грунтов и приготовления растворов химических добавок должна соответствовать требованиям ГОСТ 23732. Максимально допустимое содержание растворимых солей не должно превышать 10000 мг/л, в т.ч. ионов SO_{4} — 2700 мг/л, Cl — 3500 мг/л.

Допускается в пустынных районах V дорожно-климатической зоны использовать воду озер и водоемов с большим содержанием водорастворимых солей, если обеспечивается стойкость против коррозии обработанных материалов и укрепленных грунтов.

4.5. При подборе состава устанавливают необходимое количество вяжущего, обеспечивающее получение обработанных материалов и укрепленных грунтов с заданными марками по прочности и морозостойкости.

Расход воды при подборе состава устанавливают из расчета получения максимальной плотности смеси при оптимальной влажности.

5. ПРАВИЛА ПРИЕМКИ

5.1. Обработанные материалы должны быть приняты техническим контролем изготовителя.

5.2. Входной контроль щебня и гравия из горных пород, щебня и песка из шлаков, золошлаковых смесей, песка природного и из отсевов дробления горных пород, грунтов, вяжущих, добавок и воды осуществляется лабораторией перед началом строительства, а также при изменении качества используемых материалов, но не реже одного раза в квартал.

5.3. Приемку обработанных материалов и укрепленных грунтов производят партиями.

Партией считают количество обработанного материала или укрепленного грунта одной марки по прочности, изготовленное в течение одной смены на одной смесительной установке, но не более 1000 м3.

5.4. При приемочном контроле изготовитель должен проверять каждую партию обработанного материала и укрепленного грунта по прочности на сжатие, а также состав смеси.

5.5. При периодических испытаниях не реже одного раза в квартал, а также при подборе каждого нового состава обработанного материала и грунтов определяют марку по морозостойкости и марку по прочности на растяжение при изгибе или раскалывании.

5.6. Удельную активность естественных радионуклидов в обработанных материалах и укрепленных грунтах определяют по величине максимальной удельной эффективной активности естественных радионуклидов, содержащихся в применяемых материалах, грунтах и вяжущих материалах. Эти данные устанавливают по данным геологической разведки и указывает предприятие-поставщик в документе о качестве. В случае отсутствия данных о содержании естественных радионуклидов потребитель осуществляет силами специализированной лаборатории входной контроль материалов и грунтов и проводит определение содержания естественных радионуклидов в указанных материалах.

5.7. При отгрузке потребителю каждую партию отгружаемого обработанного материала и укрепленного грунта сопровождают документом о качестве, в котором указывают:

• наименование изготовителя;
• наименование и адрес потребителя;
• номер и дату выдачи документа;
• номер партии и количество обработанного материала или укрепленного грунта, состав смеси;
• марку по прочности и морозостойкости;
• содержание естественных радионуклидов;
• обозначение настоящего стандарта.

5.8. Потребитель имеет право проводить контрольную проверку соответствия обработанного материала и укрепленного грунта требованиям настоящего стандарта, применяя при этом методы контроля, указанные ниже.

6. МЕТОДЫ КОНТРОЛЯ

6.1. Прочность на сжатие и растяжение при изгибе или раскалывании обработанных материалов и укрепленных грунтов определяют по ГОСТ 10180.

Образцы обработанных материалов и укрепленных грунтов, применяемых в районах со среднемесячной температурой наиболее холодного месяца минус 10 °С и ниже, перед испытанием погружают в воду для водонасыщения на 48 ч. Вначале образцы заливают водой на 1/3 высоты, а через 6 ч — полностью и выдерживают 42 ч.

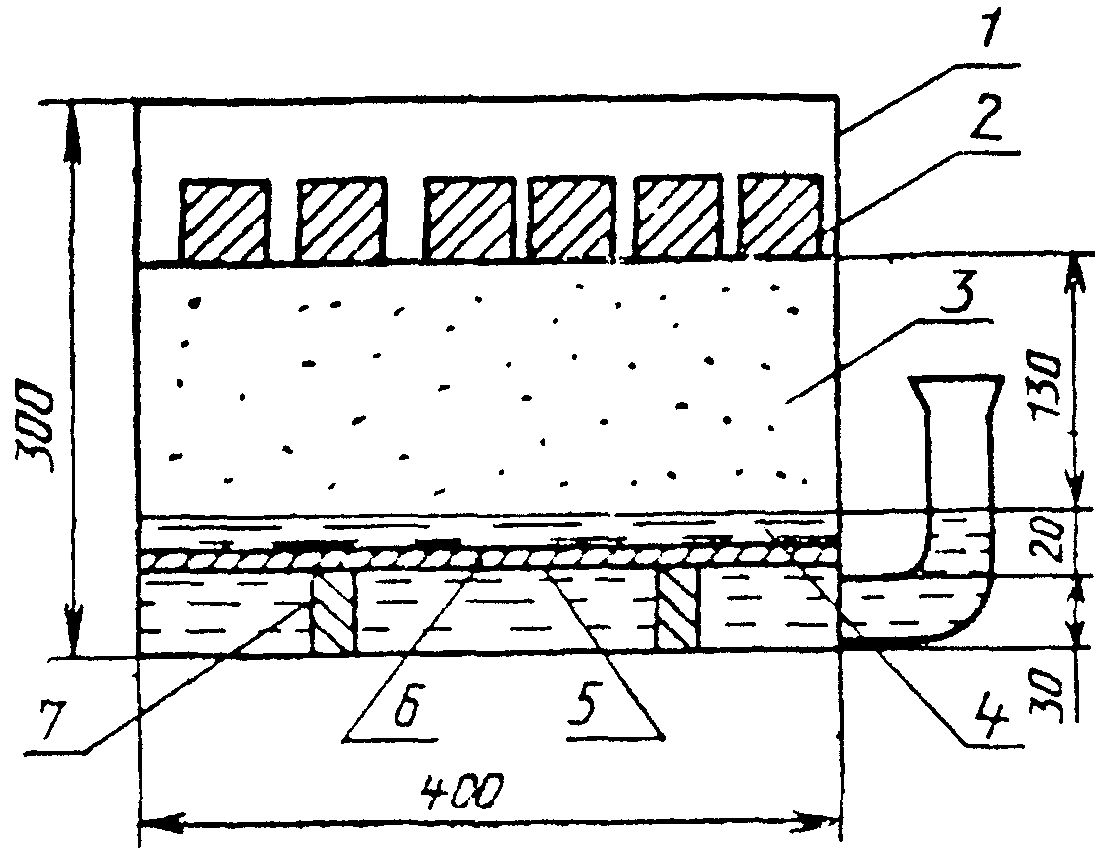

Образцы обработанных материалов и укрепленных грунтов, применяемых в районах со среднемесячной температурой наиболее холодного месяца выше минус 10 °С, перед испытанием подвергают в течение 72 ч капиллярному водонасыщению. Капиллярное водонасыщение образцов проводят через слой влажного песка. В металлический или стеклянный сосуд с уровнемером наливают воду до уровня, указанного на рисунке 1. С помощью уровнемера поддерживают постоянный уровень воды в сосуде. В сосуд на металлической подставке укладывают металлическую сетку или устанавливают емкость с сетчатым дном, которую закрывают фильтровальной бумагой. На фильтровальную бумагу насыпают слой мелкого однородного песка и через сутки после его насыщения ставят образцы.

Для предотвращения высыхания сосуд с образцами помещают в ванну с гидравлическим затвором.

Прочность образцов обработанного материала и укрепленного грунта в зависимости от вида вяжущего, применяемого для обработки, определяют в следующие проектные сроки:

28 сут — для вяжущих I вида;

90 и 180 сут соответственно для вяжущих III и II видов.

Допускается прочность образцов обработанного материала и укрепленного грунта определять в следующие промежуточные сроки: 7 сут — для вяжущих I вида, 28 и 90 сут — соответственно для вяжущего III и II видов. Допускается при переходе от одного вида испытания к другому определять прочность на растяжение при раскалывании по формуле

где R_{\text{изг}} — предел прочности на растяжение при изгибе, МПа (кгс/см2);

K = 0,8 — 1,2 — коэффициент, уточняемый при подборе состава на конкретных материалах и зависящий от технических характеристик применяемых материалов и грунтов.

6.2. Морозостойкость обработанных материалов и укрепленных грунтов определяют первым методом по ГОСТ 10060. Основные и контрольные образцы перед испытанием на морозостойкость насыщают водой согласно 6.1 настоящего стандарта. После прохождения требуемого количества циклов замораживания-оттаивания образцы выгружают из камеры и погружают в воду температурой (20 +/- 2) °С, если до испытания на морозостойкость они подвергались полному водонасыщению, или во влажный песок (опилки), если они подвергались капиллярному водонасыщению. Время выдерживания образцов в воде или во влажном песке должно соответствовать времени оттаивания по таблице 2 ГОСТ 10060, после чего образцы должны быть испытаны на сжатие и определена их прочность по ГОСТ 10180.

6.3. Удельную активность естественных радионуклидов определяют гамма-спектрометрическим методом по ГОСТ 30108.

6.4. Щебень и гравий из горных пород, щебень из шлаков черной и цветной металлургии и фосфорных шлаков, золошлаковые смеси испытывают по ГОСТ 8269, ГОСТ 3344, ГОСТ 25592 соответственно.

6.5. Песок природный и из отсевов дробления горных пород, песок из шлаков и мелкозернистую золошлаковую смесь испытывают по ГОСТ 8735, ГОСТ 3344, ГОСТ 25592.

6.6. Зерновой состав грунта определяют по ГОСТ 12536, содержание органических примесей и гумусовых кислот — по ГОСТ 23740, ГОСТ 26213, число пластичности — по ГОСТ 5180, содержание легкорастворимых солей, сульфатов и хлоридов — по ГОСТ 26426 и ГОСТ 26425 соответственно, рН среды (кислотность грунтов) — по ГОСТ 26423, содержание гипса — по ГОСТ 4013.

6.7. Цемент испытывают по ГОСТ 310.1, ГОСТ 310.2, ГОСТ 310.3, ГОСТ 310.4, известь — по ГОСТ 9179, активность вяжущих II и III видов определяют по ГОСТ 3344 в возрасте 180 и 90 сут соответственно.

6.8. Максимальную плотность обработанных материалов и укрепленных грунтов при подборе составов бетонных смесей и приготовлении образцов определяют по ГОСТ 22733 со следующим изменением.

Для приготовления и испытания образцов смесей с максимальной крупностью зерен не более 20 мм используют большой прибор Союздорнии. В форму большого прибора смесь засыпают в три приема, штыкуя каждый слой 25 раз металлическим стержнем диаметром 12 мм. После укладки всей смеси ее уплотняют в один прием 120 ударами гири массой 2,5 кг, падающей с высоты 30 см.

Для приготовления и испытания образцов смесей с максимальной крупностью зерен до 5 мм используют малый прибор Союздорнии. В форму малого прибора смесь засыпают и штыкуют 25 раз металлическим стержнем, затем уплотняют 20 ударами гири массой 2,5 кг, падающей с высоты 20 см.

Допускается смеси испытывать методом прессования, используя для смеси с максимальной крупностью до 5 мм образцы-кубы с размером ребер 50 и 100 мм или балочки размером 40 х 40 х 100 мм, а для смеси с максимальной крупностью до 20 мм балочки размером 100 х 100 х 400 мм. Ориентировочное давление пресса для смеси с максимальной крупностью до 5 мм — 15 МПа, крупностью не более 20 мм — 20 МПа, время выдержки под нагрузкой — 3 мин.

7. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Обработанные материалы и укрепленные грунты перевозят автомобильным транспортом любого вида. Продолжительность технологического разрыва между приготовлением и окончанием уплотнения смесей, включая продолжительность транспортирования к месту укладки, не должна превышать при обработке материалов и грунтов портландцементом и шлакопортландцементом, шлаковыми и зольными вяжущими с активаторами — цементом, жидким стеклом — 5 ч, шлаковыми, золошлаковыми вяжущими без активаторов и с активатором известью и белитовым шламом — 48 ч.

Допускается складирование и хранение обработанных материалов и укрепленных грунтов, содержащих шлаковые, зольные вяжущие без активаторов и с активаторами известью, белитовыми шламами, до укладки при температуре 5 °С в течение 2 сут, при температуре ниже 5 °С — 15 сут, а при отрицательных температурах — 30 сут.

При транспортировании и хранении смесей необходимо следить за сохранением оптимальной влажности, не допуская высыхания или переувлажнения обработанных материалов и укрепленных грунтов.

Вид материала	Тип дорожной одежды	Марка по прочности на сжатие, не ниже			Марка по морозостойкости независимо от марки по прочности для районов со среднемесячной температурой воздуха наиболее холодного месяца, °С, не менее
		покрытие со слоем износа	основание	дополнительный слой основания	От 0 до -5	От -5 до -15	От -15 до -30	Ниже -30
Обработанные материалы Обработанные материалы и укрепленные грунты То же « »	Капитальный То же Облег — ченный Переходный То же	Не применяют То же « » М40	М60 М40 М40 М20 -	М10 М10 М10 — -	F15 F15 F10 F5 F10	F25 F25 F15 F10 F15	F25 F25 F25 F15 F25	F50 F50 F50 F25 Не применяют

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 125-79 Вяжущие гипсовые. Технические условия

ГОСТ 310.1-76 Цементы. Методы испытаний. Основные положения

ГОСТ 310.2-76 Цементы. Методы определения тонкости помола

ГОСТ 310.3-76 Цементы. Методы определения нормальной густоты, сроков схватывания и равномерности изменения объема

ГОСТ 310.4-81 Цементы. Методы определения предела прочности при изгибе и сжатии

ГОСТ 450-77 Кальций хлористый технический. Технические условия

ГОСТ 3344-83 Щебень и песок шлаковые для дорожного строительства. Технические условия

ГОСТ 3476-74 Шлаки доменные и электротермофосфорные гранулированные для производства цемента

ГОСТ 4013-82 Камень гипсовый и гипсоангидритовый для производства материалов. Технические условия

ГОСТ 4142-77 Кальций азотнокислый 4-водный. Технические условия

ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик

ГОСТ 8267-94 Щебень и гравий из плотных горных пород для строительных работ. Технические условия

ГОСТ 8269-87 Щебень из природного камня, гравий и щебень из гравия для строительных работ. Методы испытаний

ГОСТ 8735-88 Песок для строительных работ. Методы испытаний

ГОСТ 8736-93 Песок для строительных работ. Технические условия

ГОСТ 9179-77 Известь строительная. Технические условия

ГОСТ 10060-87 Бетоны. Методы контроля морозостойкости

ГОСТ 10178-85 Портландцемент и шлакопортландцемент. Технические условия

ГОСТ 10180-90 Бетоны. Методы определения прочности на контрольных образцах

ГОСТ 10834-76 Жидкость гидрофобизирующая 136-41. Технические условия

ГОСТ 12536-79 Грунты. Методы лабораторного определения зернового (гранулометрического) состава

ГОСТ 13830-91 Соль поваренная пищевая. Общие технические условия

ГОСТ 22266-76 Цементы сульфатостойкие. Технические условия

ГОСТ 22733-77 Грунты. Метод лабораторного определения максимальной плотности

ГОСТ 23732-79 Вода для бетонов и растворов. Технические условия

ГОСТ 23740-79 Грунты. Методы лабораторного определения содержания органических примесей

ГОСТ 25100-82 Грунты. Классификация

ГОСТ 25328-82 Цементы для строительных растворов. Технические условия

ГОСТ 25592-91 Смеси золошлаковые тепловых электростанций для бетона. Технические условия

ГОСТ 25818-91 Золы уноса тепловых электростанций для бетона. Технические условия

ГОСТ 26213-84 Почвы. Определение гумуса по методу Тюрина в модификации ЦИНАО

ГОСТ 26423-85 Почвы. Методы определения удельной электрической проводимости, рН и плотного остатка водной вытяжки

ГОСТ 26425-85 Почвы. Методы определения иона хлорида в водной вытяжке

ГОСТ 26426-85 Почвы. Методы определения иона сульфата в водной вытяжке

ГОСТ 25603-94 Смеси щебеночно-гравийно-песчаные для покрытий и оснований автомобильных дорог и аэродромов. Технические условия

ГОСТ 30108-94 Материалы и изделия строительные. Методы определения удельной эффективной активности естественных радионуклидов

ТУ 13-0281036-05-89 Лигносульфонаты технические

ТУ 113-03-616-87 ЩСПК-М2. Побочный продукт производства капролактама модифицированный

Вид добавки	Наименование	Условная марка	Нормативный документ
Пластифицирующие	Лигносульфонаты технические (модифицированные) Щелочной сток производства капролактама	ЛСТ ЛСТМ-2 ЩСПК (ПАЩ) ЩСПКМ-1	ТУ-13-0281036-05-89 ТУ 113-03-616-87
Противоморозные, они же — ускорители твердения	Хлорид кальция Хлорид натрия Нитрит кальция	ХК ХН НК	ГОСТ 450-77 ГОСТ 13830-91 ГОСТ 4142-77
Гидрофобизирующие	Жидкость гидрофобизирующая (ГКЖ-94)	136-41	ГОСТ 10843-76

    [1] Временные критерии для   "Ограничение  облучения населения
    организации контроля и       от природных источников
    принятия решений             ионизирующего излучения".

                             М., 1991. Утверждены Главным
                             Государственным санитарным врачом
                             СССР А.И. Кондрусевым 10 июля
                             1991 г. N 5789-91

---
