ГОСТ 2270-78. Государственный стандарт Союза ССР. Инструмент абразивный. Основные размеры элементов крепления

(введен в действие Постановлением Госстандарта СССР от 26.04.1978 № 1095)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНСТРУМЕНТ АБРАЗИВНЫЙ

ОСНОВНЫЕ РАЗМЕРЫ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ

Abrasive tools. Main dimensions of fixing elementes

Постановлением Государственного комитета стандартов Совета Министров СССР от 26 апреля 1978 г. № 1095 срок введения установлен

с 1 июля 1979 года

Переиздание. Декабрь 1985 г.

1. Настоящий стандарт распространяется на элементы крепления абразивного инструмента, изготовленного по ГОСТ 2424-75, ГОСТ 2447-82, ГОСТ 2464-82, ГОСТ 16167-80 — ГОСТ 16180-82, ГОСТ 17123-79.

Стандарт не распространяется на элементы крепления абразивного инструмента с встроенными механизмами для балансирования, на элементы крепления кругов типов ПР, ПН и С по ГОСТ 2424-75, а также кругов, эксплуатируемых с окружной скоростью свыше 60 м/с.

Стандарт полностью соответствует стандарту ИСО 666-75.

2. Основные размеры элементов крепления абразивного инструмента должны соответствовать указанным на черт. 1 - 11 и в табл. 1 - 11.

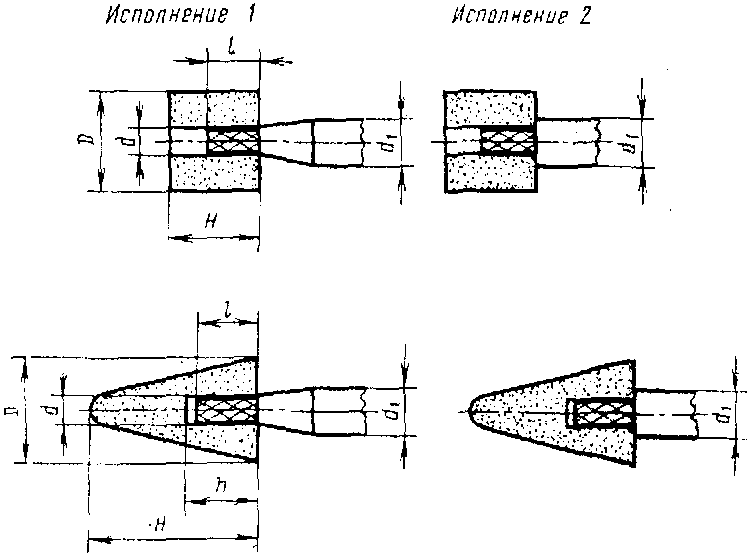

2.1 Крепление шлифовальных кругов и головок на оправке наклеиванием

Черт. 1

Таблица 1

мм

Диаметр оправки d (пред. откл.	d 1	l, не менее		D	H
по h6)	(пред. откл. по h6)	для головок	для кругов	Не более
1	3	0,9h <**>	0,5H	3,2	10
1,5				5,0
1,6				6,0
2				6,3	16
3	6			12	25
4				13
6				16; 45 <*>	40; 70 <*>
8	10			40	40
10
13	13				60

---

<*> Размеры относятся только к креплению шлифовальных головок по ГОСТ 2447-82.

<**> Размер h — глубина отверстия по ГОСТ 2447-82.

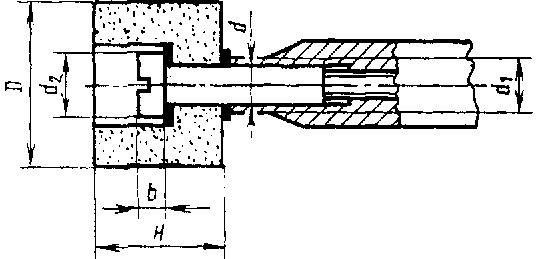

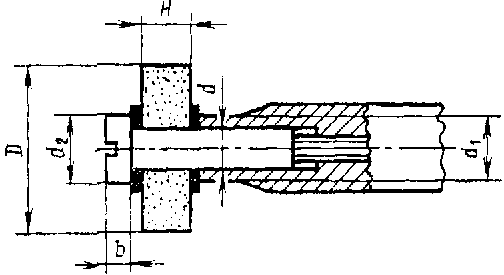

2.2 Крепление шлифовальных кругов на винте

Черт. 2

Таблица 2

мм

Диаметр винта d (пред. откл. по h6)	d , 1 не менее	d , 2 (пред. откл. -0,4)	b, не менее	D	H
				Не более
6	10	10	4	20	40
10	15	15	6	32	32
13	18	18		50	50
16	22	22	8
20	28	28		63

Таблица 3

мм

Диаметр винта d (пред. откл. по h6)	d , 1 не менее	d 2 (пред. откл. -0,4)	b, не менее	D	H
				Не более
3	5	5	4	13	20
4	6	6
6	10	10		20	25
	12	12		25	40
			6	40	10
8	13	13		25	40
				40	8
10	15	15			40
13	18	18
16	22	22	8	50	63
20	28	28		63

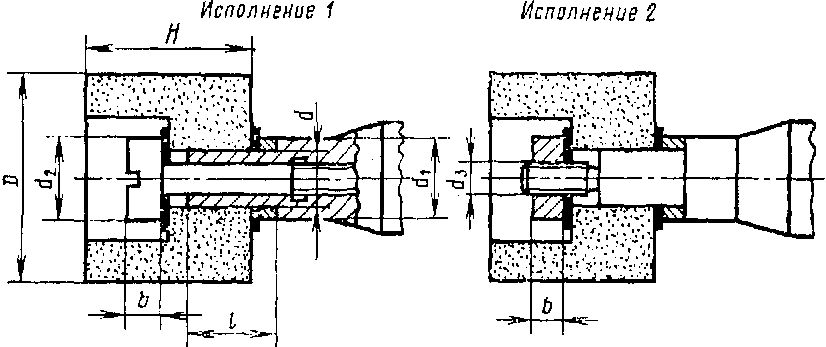

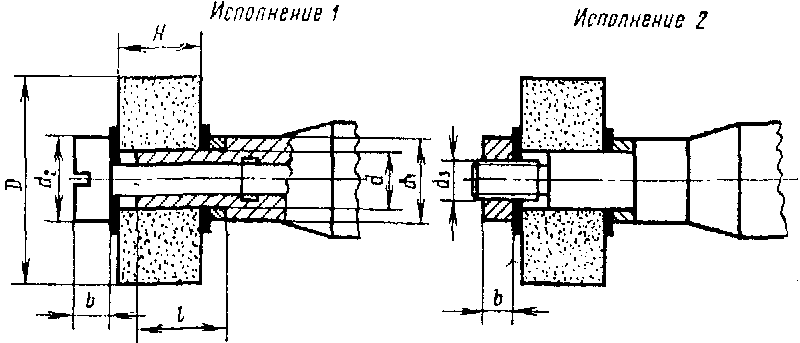

2.3 Крепление шлифовальных кругов на шпинделе или оправке винтом или гайкой

Таблица 4

мм

Диаметр шпинделя (оправки) d (пред. откл. по h6)	d , 1 не менее	d 2 (пред. откл. -0,4)	d 3	l (пред. откл.	b, не менее	D	H
				-0,4)		Не более
10	16	15	-	10	6	32	32
13	20	16	М10	15
		18		20		40	50
	25	25				50
16			М12	5	8		21,5
				25			50
20	30	30	М16	10		63	32
				25			50
	35	35		10		80	40
				25			63
				40			80
	45	45		10		100	50
				25			63

Таблица 5

мм

Диаметр шпинделя (оправки) d (пред. откл. по h6)	d , 1 не менее	d 2 (пред. откл. -0,4)	d 3	l (пред. откл.	b, не менее	D	H
				-0,4)		Не более
10	16	16	-	10	6	32	20
				25			40
13	20	20	М10			40	25
	25	25				50
16			М12	10	8	40	20
				25			50
				40			63
				10		50	20
				25			40
				40			63
20	30	30	М16	10		63	20
				25			40
				40			63
	35	35		10		80	20
				25			40
				40			63
	45	45		10		100	20
				25			40

2.3.1 Проставное кольцо устанавливать при l >= H.

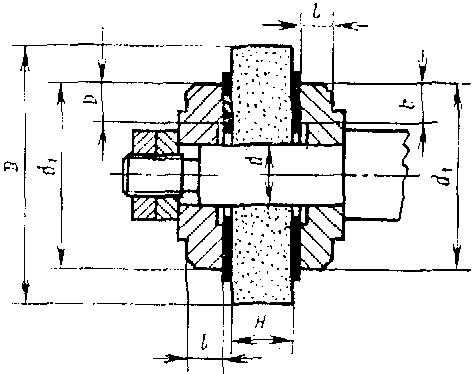

2.4 Крепление шлифовальных кругов на шпинделе или оправке фланцами

Таблица 6

мм

Диаметр шпинделя (оправки) d (пред. откл. по h6)	d 1	l	b	D	H
	Не менее			Не более
10	16	3	2,5	32	32
13			3,0
	20			40	50
16	25			50
20	30	5	4,0	63
	35			80	80
	40			100	63
	55	6	6,0	125	50
32	50			100	25
	60			125	80
	65			150
				160	20
	80	8		200	63

Таблица 7

мм

Диаметр шпинделя (оправки) d пред. откл.	d 1	l	b	D	H
по h6)	Не менее			Не более
10	16	3	2,5	32	40
	20		3,0	40	10
	25			50	8
	30			63	13
13	20			40	40
	25			50
16					63
	30			63	13
20		5	4,0		63
	35			80	100
	40			100
	60			125	20
32	50	6	6,0	80	40
				100	80
	60			125	50
	65			150
				160	32
	80	8		200	50
	100	10	8	250

2.4.1. Прижимную поверхность фланцев выполнять с поднутрением 0,1 — 0,3 мм; между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.

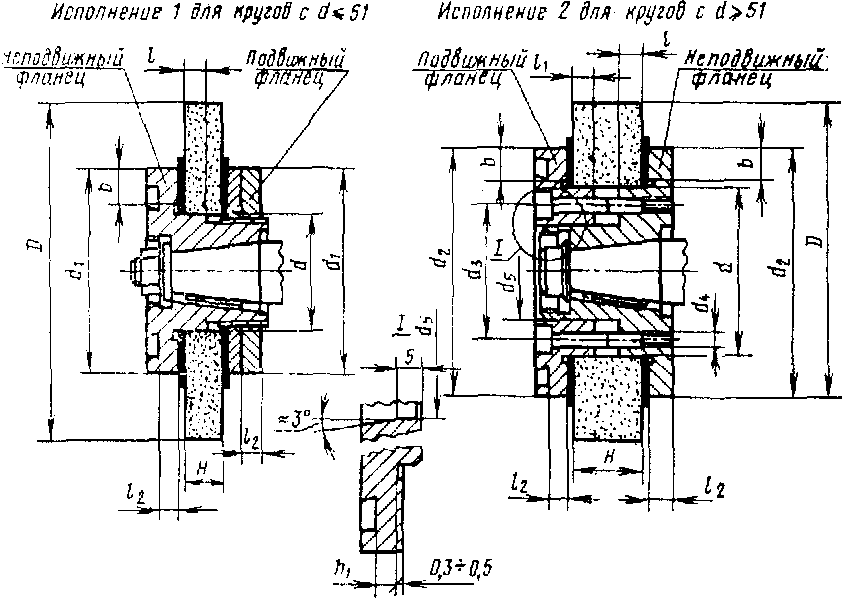

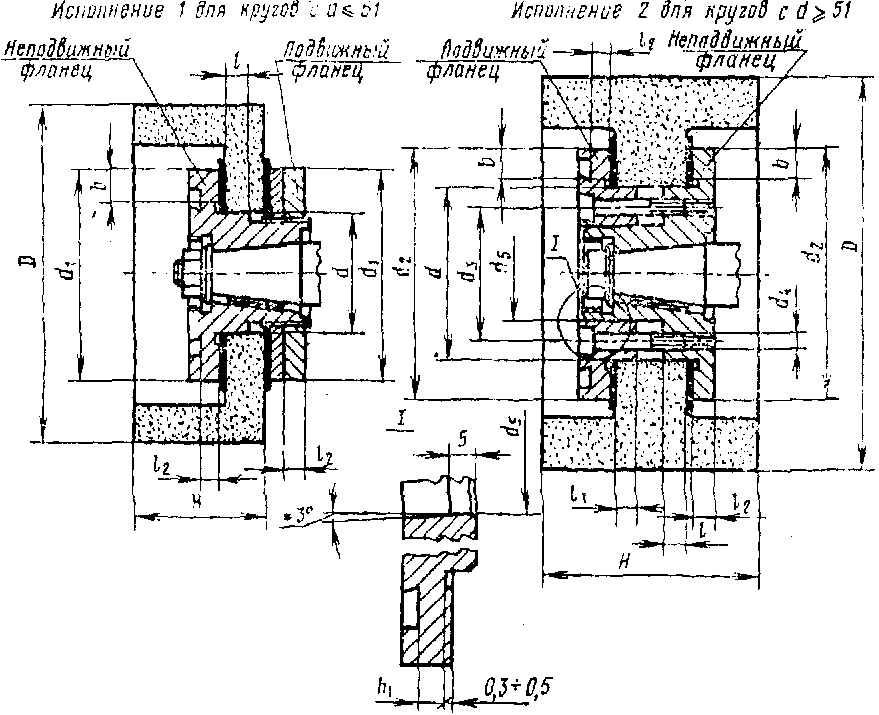

2.5 Крепление шлифовальных кругов на переходных фланцах винтами (гайками)

Таблица 8

мм

Посадочный диаметр фланца d	d = d , 1 2 не менее	d 3 (пред. откл.	d 4	l	l 1	l 2	b	Количество винтов	D	H
		+/- 0,2)		Не менее					Не более
32	65	-	-	5	-	6	6	-	160	25
				12						63
				25						80
	80			5					200	20
				12						63
51	75			5		8			150	25
				12						80
		40	М6				12	6	250	63
76	115	65		5		11			300	20
				12	4					63
				25						160
127	165	110	М8	5	-					32
				12	6					63
				25						250
	175		М10	12		13	16		350	80
				25						250
203	250	180	М12	12		16	20	8		50
				25						200
	260			12					500	63
				25						100
305	365	280	М16	12					600	63
				25						100
	375			12		19	25		750	63
				25						100
						22			900	63
										100

б) Круги остальных форм

Таблица 9

мм

Посадочный диаметр фланца d	d = d , 1 2 не менее	d 3 (пред. откл.	d 4	l	l 1	l 2	b	Количество винтов	D	H
		+/- 0,2)		Не менее					Не более
32	65	-	-	5	-	6	6	-	160	10
				12						40
				25						50
	80			5					200	10
				12						40
				25						50
	100			5			8		250	10
				12						40
				25						50
51	75			5		8	6		150	10
				12						40
				25						100
		40	М6	5			12	6	250	10
				12						40
76	115	65		5		11			300	10
				12	4					40
				25						200
	175	110	М10	12	6				400	40
				25						50
127	165		М8	5	-				300	10
				12	6					40
				25						200
	175		М10	5	-	13	16		350	10
				12	6					40
				25						200
				5	-				400	10
				12	6					40
				25						100
	185			5	-	16	20	8	450	10
				12	6					40
				25						63
203	260	180	М12	5	-				350	10
				12	6					40
				25						200
				5	-				400	10
				12	6					40
				25						150
				5	-				500	10
				12	6					40
				25						100
				5	-				600	10
				12	6					40
				25						80
305	365	280	М16	5	-				600	10
				12	6					40
				25						250
	380			12		19	25		750	40
				25						250
				12		22			900	40
				25						100
								10	1060	63
508	600	480	М20			25	32		1250	100

2.5.1. Для шлифовальных кругов с посадочными диаметрами d = 40 мм и 90 мм, применяемых на зубошлифовальных станках, допускается назначать основные размеры мест крепления соответственно как для кругов с посадочными диаметрами d = 51 мм и 76 мм.

2.5.2. Для шлифовальных кругов с посадочным диаметром d = 127 мм, применяемых на зубошлифовальных станках, допускается вместо размера наружного диаметра фланца d_{1} = d_{2} = 175\text{мм} применять размер d_{1} = d_{2} = 200\text{мм} .

2.5.3 Шейку фланца высотой l_{1} выполнять при l + l_{1}<H .

2.5.4 Проставное кольцо устанавливать при l + l_{1}>H .

2.5.5. Прижимную поверхность фланцев выполнять с поднутрением 0,3 — 0,5 мм.

2.5.6. Между фланцами и инструментом устанавливать прокладки по ГОСТ 12.3.028-82.

2.5.7 Предельные отклонения посадочного диаметра фланца d:

а) для подвижного фланца — по d11;

б) для неподвижного фланца на круглошлифовальных, внутришлифовальных и плоскошлифовальных станках — по f7;

в) для неподвижного фланца на заточных станках — по e8.

2.5.8 Предельные отклонения диаметра сопрягаемых поверхностей d_{5} :

а) для подвижного фланца — по H8;

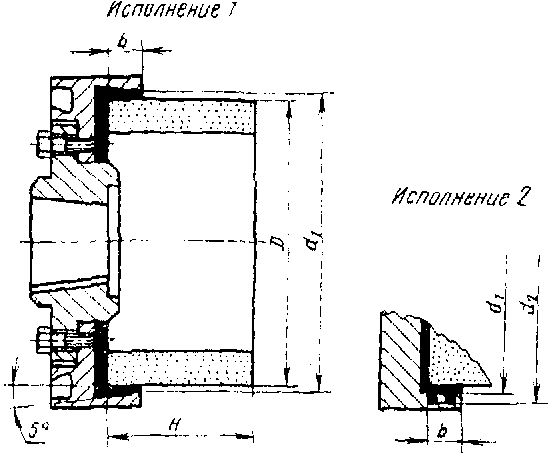

2.6 Крепление шлифовальных кругов на переходных фланцах наклеиванием

Таблица 10

мм

d 1	d 2	b	D	H
Пред. откл. по H12			Не более
205	210	16	200	100
305	310	25	300	160
408	412		400	125
458	462		450
508	512	32	500

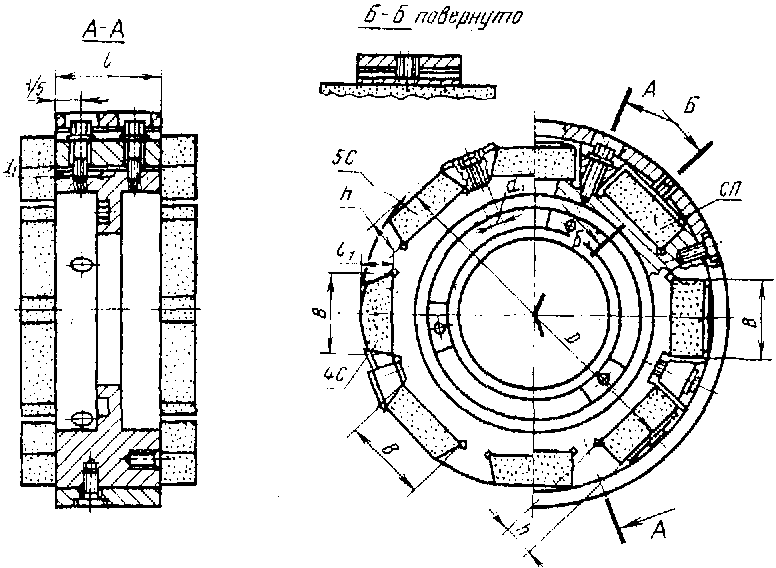

2.7 Крепление шлифовальных сегментов на переходных фланцах

Таблица 11

мм

D	H (пред. откл. по h12)			h (пред. откл. по H12)			d 1	Количество сегментов, не более	B
	Для сегментов типов								Для сегментов типов
	СП	4С	5С	СП	4С	5С			СП	4С	5С
250	65	-	65	35	-	18	М10	6	80	-	60
300	90	90		46	40	46			90	100	100
400	120			50		44	М12	8	100
500								10
600								12
750						42		16
900							М16	18

2.8. Если применение зажимных устройств размерами d_{1} и d_{2} , указанными в настоящем стандарте, невозможно, то допускается наружные диаметры их назначать в соответствии с размерами мест креплений под зажимные фланцы абразивных инструментов.

---
