Утвержден и введен в действие
Постановлением Госстроя СССР
от 16 июня 1989 г. № 93

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ

СОРТАМЕНТ

Polyethylene waste-pipes and fittings. Assortment

ГОСТ 22689.1-89

Группа Ж21

ОКП 49 2600

Дата введения
1 октября 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством промышленности строительных материалов СССР.

Разработчики: О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; Л.П. Жаброва; Н.Г. Кулихина; А.Н. Афонин, канд. техн. наук; Р.Ф. Локшин, канд. техн. наук; С.В. Ехлаков, канд. техн. наук; И.В. Гвоздев; В.И. Терехин; А.А. Васильев; Л.С. Васильева.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 16.06.1989 № 93.

3. Взамен ГОСТ 22689.1-77.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 22689.2-89	2; 4

5. Переиздание. Ноябрь 2000 г.

1. Настоящий стандарт распространяется на трубы и фасонные части к ним (далее — изделия) из полиэтилена низкого давления (ПНД) и полиэтилена высокого давления (ПВД), предназначенные для систем внутренней канализации зданий.

2. Сортамент труб и фасонных частей, их буквенно-цифровые и графические изображения должны соответствовать указанным в табл. 1.

Таблица 1

Наименование изделия	d	d 1	Тип	Условное обозначение
				буквенно-цифровое по ГОСТ 22689.2	графическое

Трубы 40,0 — - \text{ТК }d - \text{ПНД }(\text{ПВД })

            50,0   -
            90,0   -
           110,0   -

рис. 1

Патрубки 50,0 — КС \text{П }d\text{К } \times d\text{С } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 2

50,0 — Кс \text{П }d\text{К } \times d\text{с } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 3

40,0 — Рс \text{П }d\text{Р} \times d\text{с } - \text{ПНД }(\text{ПВД })

            50,0   -
            90,0   -
           110,0   -

рис. 4

40,0 — СР \text{П }d\text{С } \times d\text{Р } - \text{ПНД }(\text{ПВД })

            50,0   -
            90,0   -
           110,0   -

рис. 5

Патрубки 50,0 — Кк \text{ПК }d\text{К } \times d\text{к } - \text{ПНД }(\text{ПВД })

компенса-   90,0   -
ционные    110,0   -

рис. 6

50,0 — Кс \text{ПК }d\text{К } \times d\text{с } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 7

50,0 — КС \text{ПК }d\text{К } \times d\text{С } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 8

Патрубки 90,0 50,0 кК \text{ПП }d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

переходные 110,0  50,0
           110,0  90,0

рис. 9

90,0 50,0 сК \text{ПП }d\text{с} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

           110,0  50,0
           110,0  90,0

рис. 10

50,0 40,0 сС \text{ПП }d\text{с} \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

            90,0  50,0
           110,0  50,0
           110,0  90,0

рис. 11

50,0 40,0 сР \text{ПП }d\text{с} \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД })

            90,0  50,0
           110,0  50,0
           110,0  90,0

рис. 12

Патрубки 50,0 — Ук \text{ППр У } \times d\text{к } - \text{ПНД }(\text{ПВД })

приборные   90,0   -
           110,0   -

рис. 13

50,0 — УС \text{ППр У } \times d\text{С } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 14

Отводы 90,0 — Ук \text{ОПр У } \times d\text{к } - \text{ПНД }(\text{ПВД }) приборные 110,0 - рис. 15

90,0 — УС \text{ОПр У } \times d\text{С } - \text{ПНД }(\text{ПВД }) 110,0 - рис. 16

Отводы 50,0 50,0 Кк \text{О }\alpha d\text{К } \times d_{1}\text{к } - \text{ПНД }(\text{ПВД }) 90,0 90,0 \alpha = 30° ; \alpha = 45° 110,0 110,0 рис. 17

\text{О }d\text{К } \times d_{1}\text{к } - \text{ПНД }(\text{ПВД })

рис. 18

50,0 40,0 СК \text{О }\alpha d_{1}\text{С } \times d\text{К } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 30° ; \alpha = 45° 90,0 90,0 110,0 110,0 рис. 19

\text{О }d_{1}\text{С } \times d\text{К } - \text{ПНД }(\text{ПВД })

рис. 20

40,0 40,0 СС \text{О }\alpha d\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 30° ; \alpha = 45° 90,0 90,0 110,0 110,0 рис. 21

\text{О }d\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

рис. 22

50,0 40,0 СР \text{О }\alpha d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 30° ; \alpha = 45° 90,0 90,0 110,0 110,0 рис. 23

\text{О }d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД })

рис. 24

Тройники 50,0 50,0 КкК \text{Т }\alpha d\text{К } \times d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 90,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  90,0             (для разм. 110 х 110)
           110,0  50,0

       110,0 110,0

рис. 25

\text{Т }d\text{К } \times d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 26

50,0 50,0 КСК \text{Т }\alpha d\text{К } \times d\text{С } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 90,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  90,0              (для разм. 110 х 110)
           110,0  50,0

       110,0 110,0

рис. 27

\text{Т }d\text{К } \times d\text{С } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

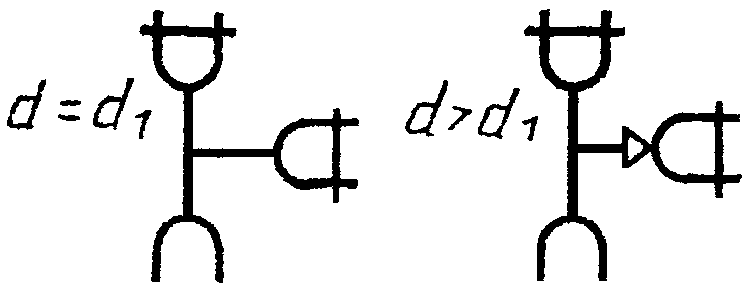

рис. 28

50,0 50,0 ССК \text{Т }\alpha d\text{С } \times d\text{С } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 90,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  90,0              (для разм. 110 х 110)
           110,0  50,0

       110,0 110,0

рис. 29

\text{Т }d\text{С } \times d\text{С } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 30

50,0 40,0 ССС \text{Т }\alpha d\text{С } \times d\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  50,0              (для разм. 110 х 110)
            90,0  90,0
           110,0  50,0

       110,0 110,0

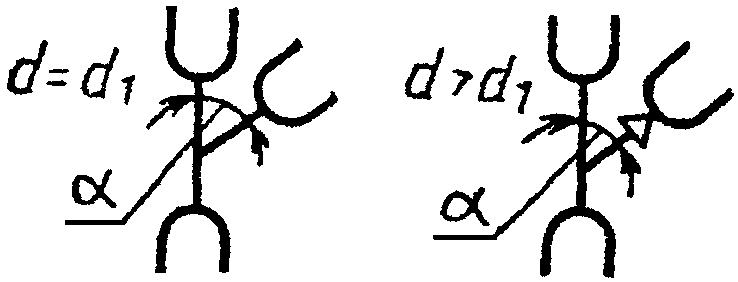

рис. 31

\text{Т }d\text{С } \times d\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

рис. 32

50,0 40,0 РСР \text{Т }\alpha d\text{Р} \times d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  50,0             (для разм. 110 х 110)
            90,0  90,0
           110,0  50,0

       110,0 110,0

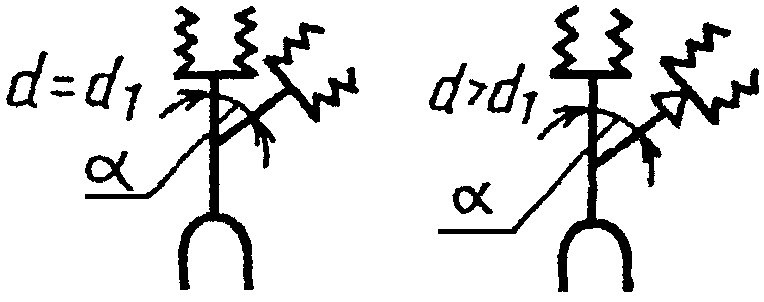

рис. 33

\text{Т }d\text{Р} \times d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД })

рис. 34

50,0 40,0 ССР \text{Т }\alpha d\text{С } \times d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД }) 50,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  50,0             (для разм. 110 х 110)
            90,0  90,0
           110,0  50,0

       110,0 110,0

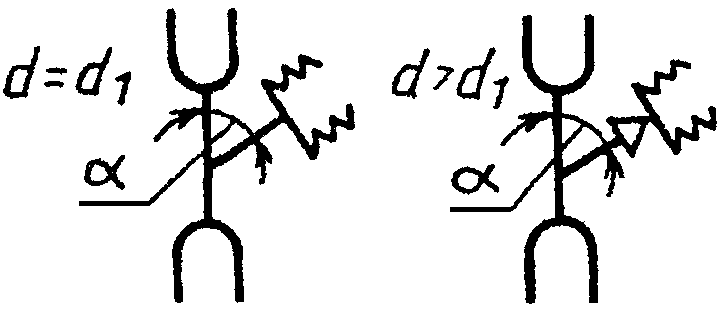

рис. 35

\text{Т }d\text{С } \times d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД })

рис. 36

50,0 50,0 СкК \text{Т }\alpha d\text{С } \times d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 90,0 50,0 \alpha = 45° ; \alpha = 60°

            90,0  90,0              (для разм. 110 х 110)
           110,0  50,0

       110,0 110,0

рис. 37

\text{Т }d\text{С } \times d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

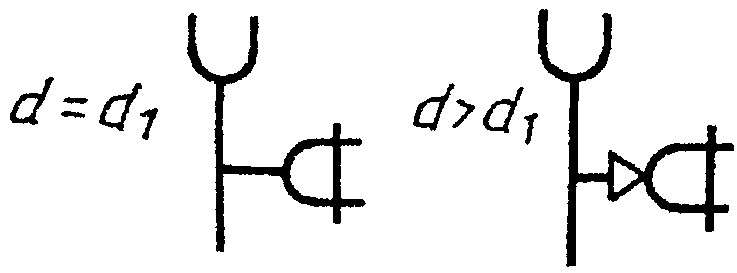

рис. 38

50,0 50,0 КудкК \text{Т }d\text{Куд} \times d\text{к} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 90,0 90,0 110,0 110,0 рис. 39

90,0 50,0 КкудК \text{Т }d\text{К } \times d\text{куд} \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) 110,0 50,0 рис. 40

Кресто- 110,0 50,0 КкКК \text{К }60^{\circ}d\text{К } \times d\text{к} \times d_{1}\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) вины 110,0 110,0 рис. 41

\text{К }d\text{К } \times d\text{к} \times d_{1}\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

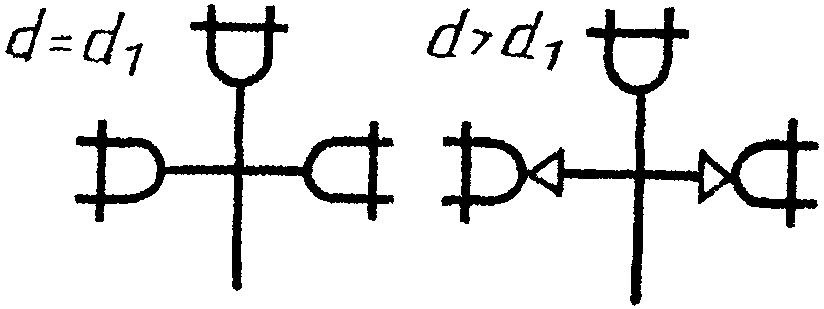

рис. 42

50,0 50,0 СкКК \text{К }45^{\circ}d\text{С } \times d\text{к} \times d_{1}\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 43

\text{К }d\text{С } \times d\text{к} \times d_{1}\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 44

110,0 110,0 \text{К }d\text{С } \times d\text{к} \times d_{1}\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

90,0 90,0 СССС \text{К }45^{\circ}d\text{С } \times d\text{С } \times d_{1}\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

рис. 45

\text{К }d\text{С } \times d\text{С } \times d_{1}\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

рис. 46

110,0 110,0 \text{К }d\text{С } \times d\text{С } \times d_{1}\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

110,0 50,0 СССР \text{К }d\text{С } \times d\text{С } \times d\text{С } \times d_{1}\text{Р } - \text{ПНД }(\text{ПВД })

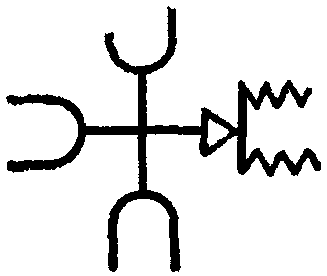

рис. 47

110,0 50,0 СССК \text{К }d\text{С } \times d\text{С } \times d\text{С } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 48

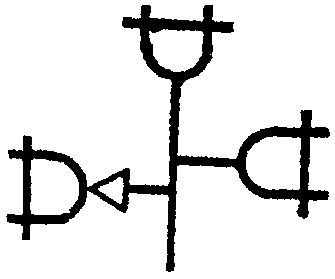

Кресто- 110,0 50,0 КкКК \text{Ксм }d\text{К } \times d\text{к} \times d\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД }) вины со смещенными осями отводов рис. 49

110,0 50,0 СкКК \text{Ксм }d\text{С } \times d\text{к} \times d\text{К } \times d_{1}\text{К } - \text{ПНД }(\text{ПВД })

рис. 50

Тройники 90,0 50,0 КкКс \text{Тун }d\text{К } \times d\text{к} \times d\text{К } \times d_{1}\text{с } - \text{Пр} - \text{ПНД }(\text{ПВД }) универ- 110,0 50,0 сальные рис. 51

\text{Тун }d\text{К } \times d\text{к} \times d\text{К } \times d_{1}\text{с } - \text{Л } - \text{ПНД }(\text{ПВД })

рис. 52

90,0 50,0 КкКсс \text{Тун }d\text{К } \times d\text{к} \times d\text{К } \times d_{1}\text{с} \times d_{1}\text{с } - \text{ПНД }(\text{ПВД }) 110,0 50,0 рис. 53

90,0 50,0 СССС \text{Тун }d\text{С } \times d\text{С } \times d\text{С } \times d_{1}\text{С } - \text{Пр} - \text{ПНД }(\text{ПВД }) 110,0 50,0 рис. 54

\text{Тун }d\text{С } \times d\text{С } \times d\text{С } \times d_{1}\text{С } - \text{Л } - \text{ПНД }(\text{ПВД })

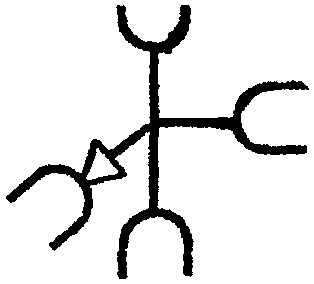

рис. 55

90,0 50,0 ССССС \text{Тун }d\text{С } \times d\text{С } \times d\text{С } \times d_{1}\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД }) 110,0 50,0 рис. 56

Муфты 50,0 — КК \text{М }d\text{К } \times d\text{К } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 57

50,0 40,0 СС \text{М }d\text{С } \times d\text{С } - \text{ПНД }(\text{ПВД })

            50,0   -
            90,0   -
           110,0   -

рис. 58

\text{М }d\text{С } \times d_{1}\text{С } - \text{ПНД }(\text{ПВД })

рис. 59

Ревизии 50,0 — К \text{Р }d\text{К } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 60

50,0 — С \text{Р }d\text{С } - \text{ПНД }(\text{ПВД })

            90,0   -
           110,0   -

рис. 61

Заглушки 40,0 — - \text{З }d - \text{ПНД }(\text{ПВД })

и крышки    50,0   -
            90,0   -
           110,0   -

рис. 62

40,0 — - \text{К }d - \text{ПНД }(\text{ПВД })

            50,0   -
            90,0   -
           110,0   -

рис. 63

Гайки 40,0 — - \text{Г }d - \text{ПНД }(\text{ПВД })

накидные    50,0   -
            90,0   -
           110,0   -

рис. 64

3. Буквенные и графические обозначения соединения раструбов и гладких концов фасонных частей должны соответствовать указанным в табл. 2 (прописные буквы соответствуют раструбу, строчные — гладкому концу).

Таблица 2

Тип соединения раструбов и гладких концов	Условное обозначение
Тип соединения раструбов и гладких концов	буквенное	графическое
С помощью резинового уплотнительного кольца (далее — уплотнительное кольцо)	Кк

Раструбно-стыковой сваркой нагретым инстру- Сс ментом (далее — сварка) рис. 66

С помощью накидной гайки с резиновой про- Рр кладкой (далее — гайка)

рис. 67

С помощью резинового уплотнительного кольца Ук для соединения с выпуском унитаза или чугун- ного трапа рис. 68

4. Условные проходы канализационных труб и фасонных частей зависят от номинальных наружных диаметров труб и гладких концов фасонных частей согласно табл. 3.

Таблица 3

мм

Номинальный наружный диаметр	Условный проход
40,0	40
50,0	50
90,0	85
110,0	100

Примечание. Допускалось до 01.01.91 по согласованию с потребителем изготовление труб и фасонных частей номинальным наружным диаметром 48,6 и 107,5 мм с предельными отклонениями от размеров, указанными для изделий диаметром 50 и 110 мм в ГОСТ 22689.2. Изготовление новой литьевой оснастки для них не допускается.
