ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРУБЫ ПОЛИЭТИЛЕНОВЫЕ КАНАЛИЗАЦИОННЫЕ И ФАСОННЫЕ ЧАСТИ К НИМ

КОНСТРУКЦИЯ

Polyethylene waste-pipes and fittings. Construction

ГОСТ 22689.2-89

Группа Ж21

ОКП 49 2600

Дата введения
1 октября 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством промышленности строительных материалов СССР.

Разработчики стандарта: О.П. Михеев, канд. техн. наук (руководитель темы); В.И. Фельдман, канд. техн. наук; Л.П. Жаброва; Н.Г. Кулихина, А.Н. Афонин, канд. техн. наук; Р.Ф. Локшин, канд. техн. наук; С.В. Ехлаков, канд. техн. наук; И.В. Гвоздев; В.И. Терехин; А.А. Васильев; Л.С. Васильева; А.П. Чекрыгин.

2. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 16.06.89 № 93.

3. Взамен ГОСТ 22689.2-77 — ГОСТ 22689.20-77.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 7338-77 ГОСТ 16337-77 ГОСТ 22689.0-89	19.3 17.3 Вводная часть

Настоящий стандарт распространяется на трубы и фасонные части к ним (далее — изделия) из полиэтилена низкого давления (ПНД) и полиэтилена высокого давления (ПВД), предназначенные для внутренней канализации зданий, и комплектующие детали к ним.

Технические требования, правила приемки, методы испытания, маркировка, упаковка, транспортирование, хранение и гарантии изготовителя труб и фасонных частей должны соответствовать указанным в ГОСТ 22689.0.

1. ТРУБЫ

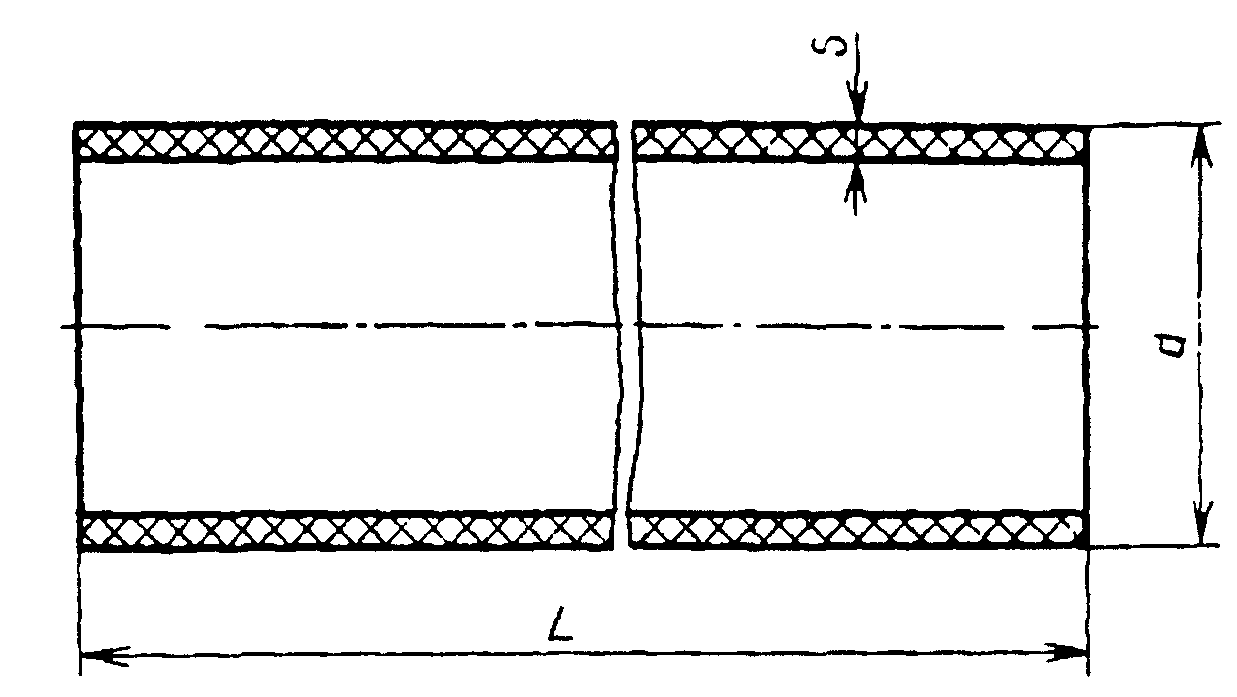

1.1. Канализационные трубы должны изготовляться прямыми отрезками длиной 2; 3; 5,5; 6 и 8 м с размерами, указанными на черт. 1 и в табл. 1.

рис. 1

Черт. 1

Таблица 1

мм

d		S
Номин.	Пред. откл.	ПНД		ПВД
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
40,0	+0,5	2,0	+0,5	3,0	+0,6
50,0	+0,5	3,0	+0,6	3,0	+0,6
90,0	+0,9	3,0	+0,6	4,3	+0,9
110,0	+1,0	3,5	+0,6	5,2	+1,0

По согласованию изготовителя с потребителем допускается изготовление труб другой длины.

Примечания. 1. Допускается до 01.01.91 по согласованию с потребителем изготовление труб номинальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с предельными отклонениями от размеров, указанными для изделий номинальным диаметром 50 и 110 мм.

2. Теоретическая масса труб приведена в табл. 22.

Пример условного обозначения трубы канализационной наружным диаметром 110 мм длиной 6000 мм из ПНД:

Труба ТК 110-6000-ПНД ГОСТ 22689.2

2. РАСТРУБЫ И ГЛАДКИЕ КОНЦЫ ФАСОННЫХ ЧАСТЕЙ

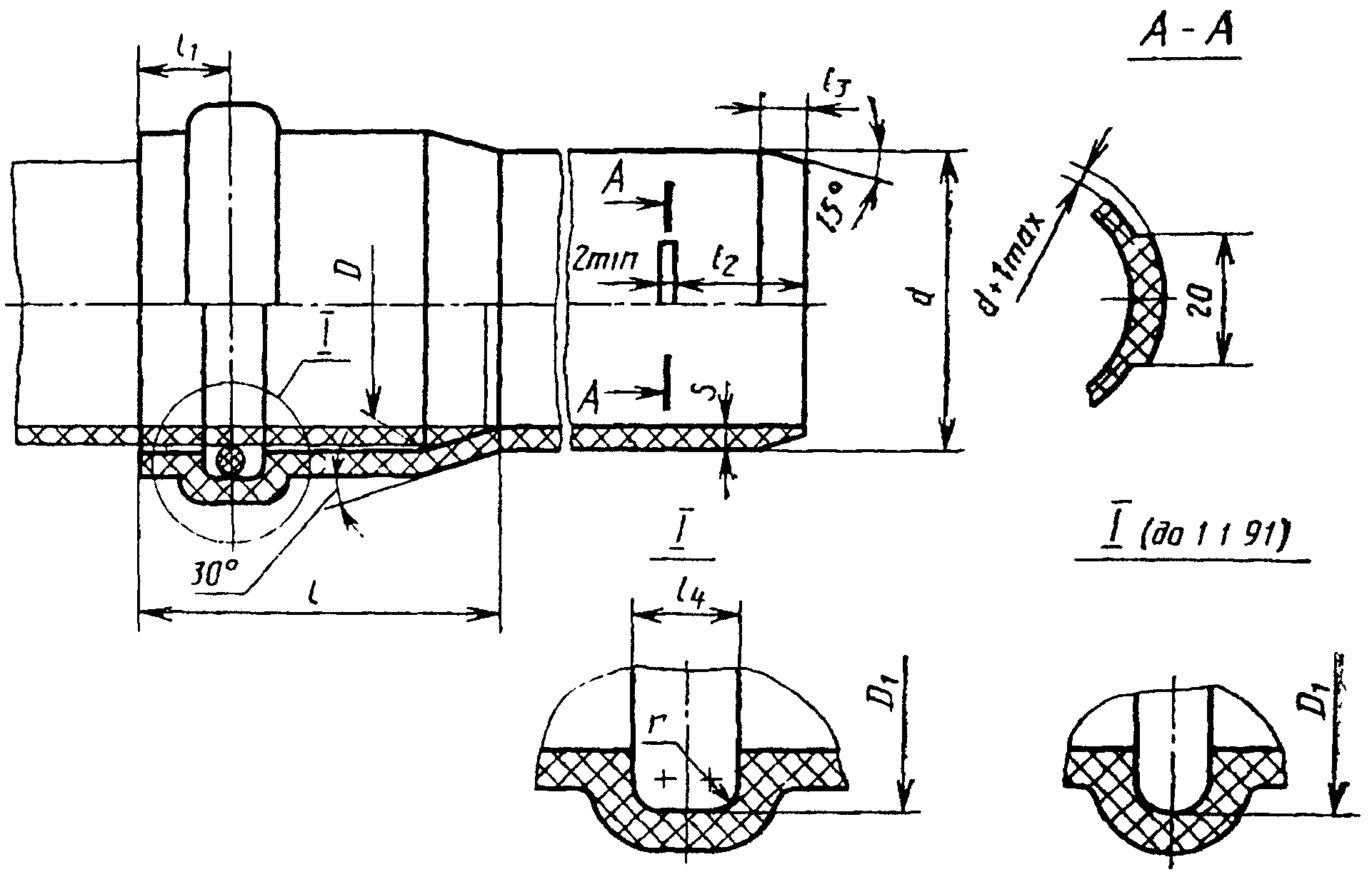

2.1. Конструкция и размеры раструбов и гладких концов фасонных частей типа Кк должны соответствовать указанным на черт. 2 и табл. 2, типа Сс — указанным на черт. 3 и табл. 3, типа Рр — указанным на черт. 4 и в табл. 4.

рис. 2

Черт. 2

Таблица 2

мм

d		D		D 1		S
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	ПНД		ПВД
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
50,0	+0,5	50,8	+0,6	60,0	+0,6	3,0	+0,6	3,0	+0,6
90,0	+0,9	91,2	+0,9	101,6	+0,9	3,0	+0,6	4,3	+0,9
110,0	+1,0	111,4	+1,0	121,7	+1,0	3,5	+0,6	5,2	+1,0

Продолжение табл. 2

d	l	l 1	l 2	l 3	r	l , не менее 4
50,0	41	11	32	6	2,0	8
90,0	74	14	62	7	2,5	8
110,0	74	14	62	7	2,5	9

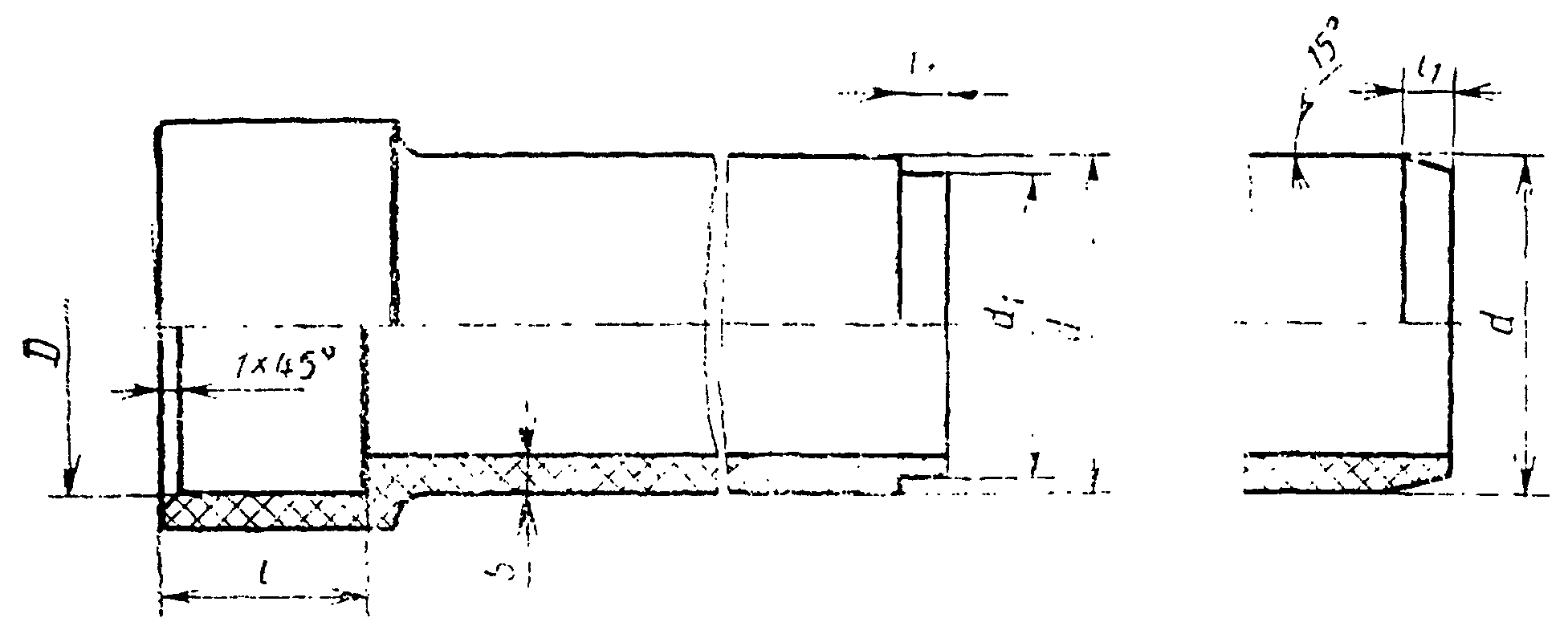

рис. 3

Черт. 3

Таблица 3

мм

d		D		d 1	S				l		l 1
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	ПНД		ПВД		Номин.	Пред. откл.
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.
40,0	+0,5	39,5	-0,4	38,0	3,0	+0,6	3,0	+0,6	15	+5	4
50,0	+0,5	49,5	-0,4	48,0	3,0	+0,6	3,0	+0,6	15	+5	4
90,0	+0,9	89,4	-0,5	87,0	3,0	+0,6	4,3	+0,9	22	+8	5
110,0	+1,0	109,3	-0,5	107,0	3,5	+0,6	5,2	+1,0	26	+9	5

рис. 4

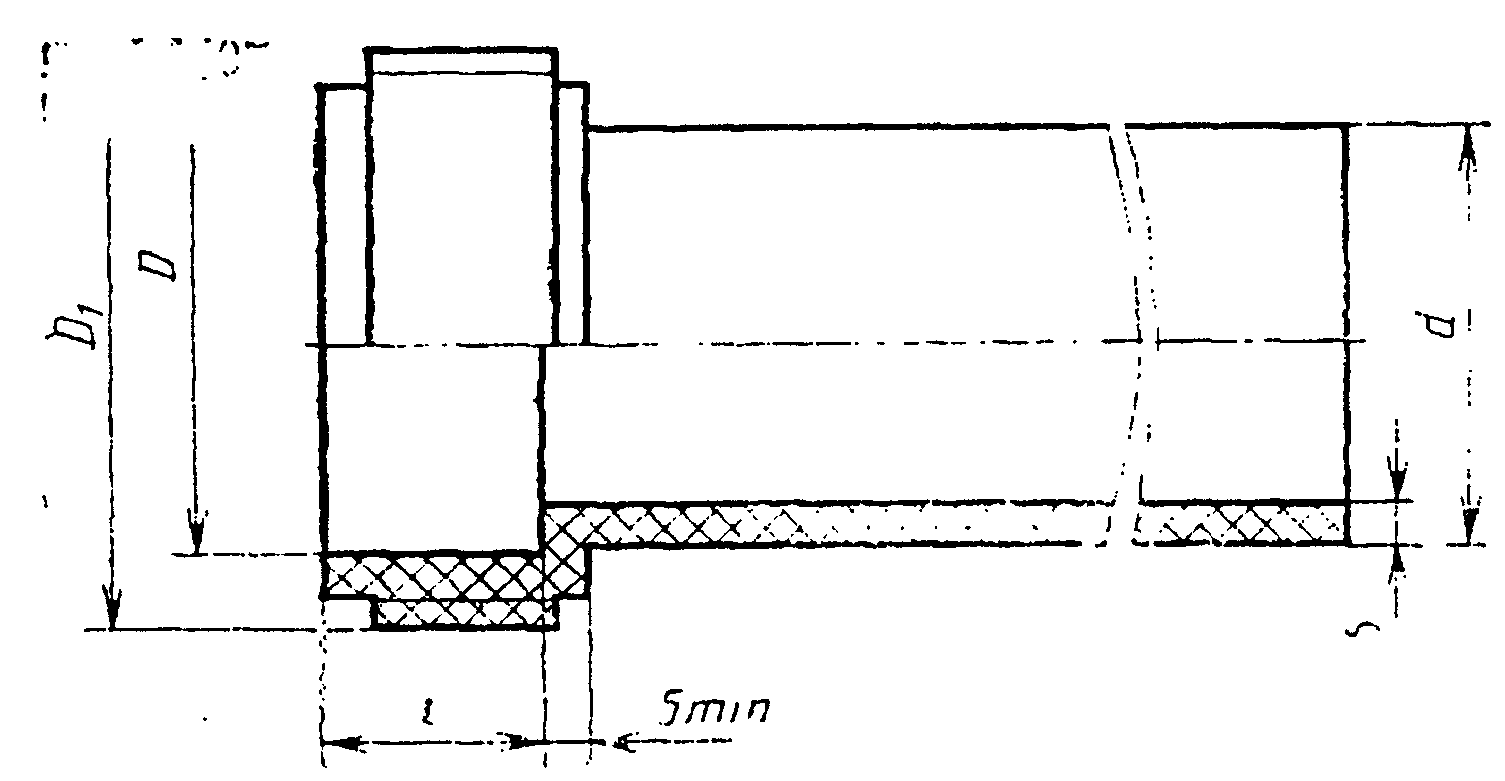

Черт. 4

Таблица 4

мм

d		D		D 1	l, не менее	S
Номин.	Пред. откл.	Номин.	Пред. откл.			ПНД		ПВД
Номин.	Пред. откл.	Номин.	Пред. откл.			Номин.	Пред. откл.	Номин.	Пред. откл.
40,0	+0,5	40,6	+0,5	СпУп 50 х 3	25	3,0	+0,6	3,0	+0,7
50,0	+0,5	50,6	+0,5	СпУп 60 х 3	25	3,0	+0,6	3,0	+0,7
90,0	+0,9	91,0	+0,7	СпУп 110 х 5	45	3,0	+0,6	4,3	+0,9
110,0	+1,0	111,2	+0,8	СпУп 130 х 5	55	3,5	+0,6	5,2	+1,0

Примечания. 1. Допускается до 01.01.91 по согласованию с потребителем изготовление фасонных частей для труб номинальным наружным диаметром 48,6 и 107,5 мм по утвержденной конструкторской документации с отклонениями от размеров указанными для изделий диаметром 50 и 110 мм.

2. Теоретическая масса фасонных частей приведена в табл. 23 Приложения.

3. ПАТРУБКИ

3.1 Патрубки должны изготовляться следующих типов:

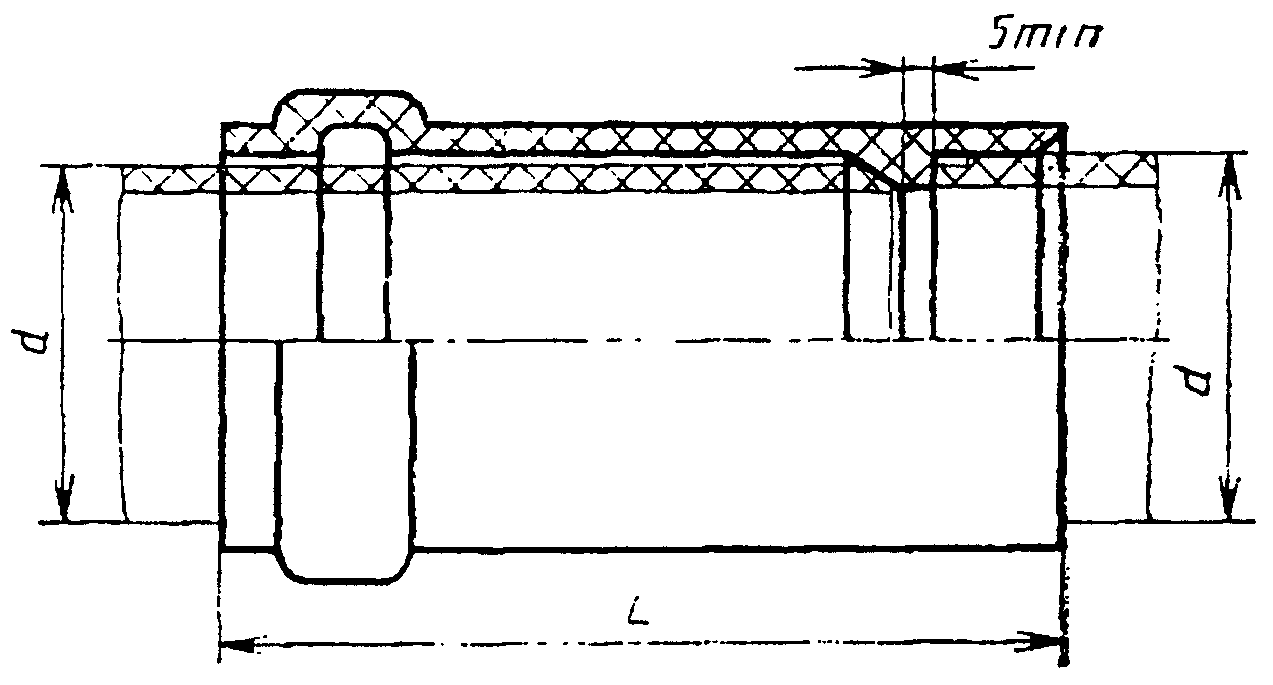

КС — с раструбами для соединения уплотнительным кольцом и сваркой (черт. 5);

Патрубок типа КС

рис. 5

Черт. 5

Кс — с раструбом для соединения уплотнительным кольцом и гладким концом для соединения сваркой (черт. 6);

Патрубок типа Кс

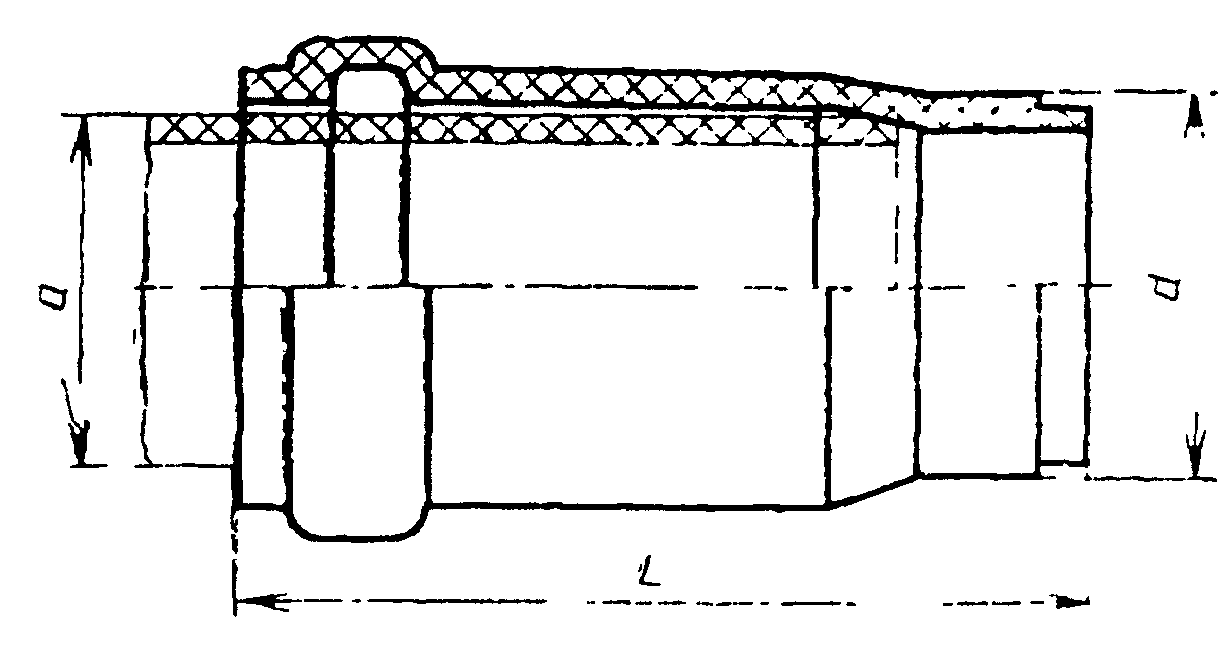

рис. 6

Черт. 6

Рс — с раструбом для соединения гайкой и гладким концом для соединения сваркой (черт. 7);

Патрубок типа Рс

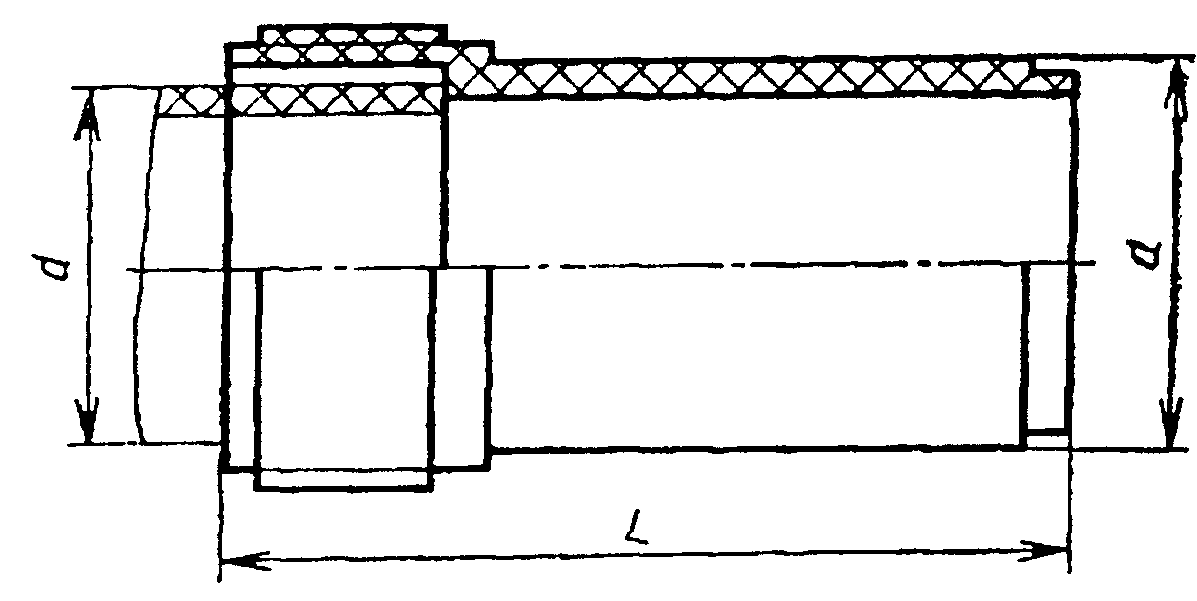

рис. 7

Черт. 7

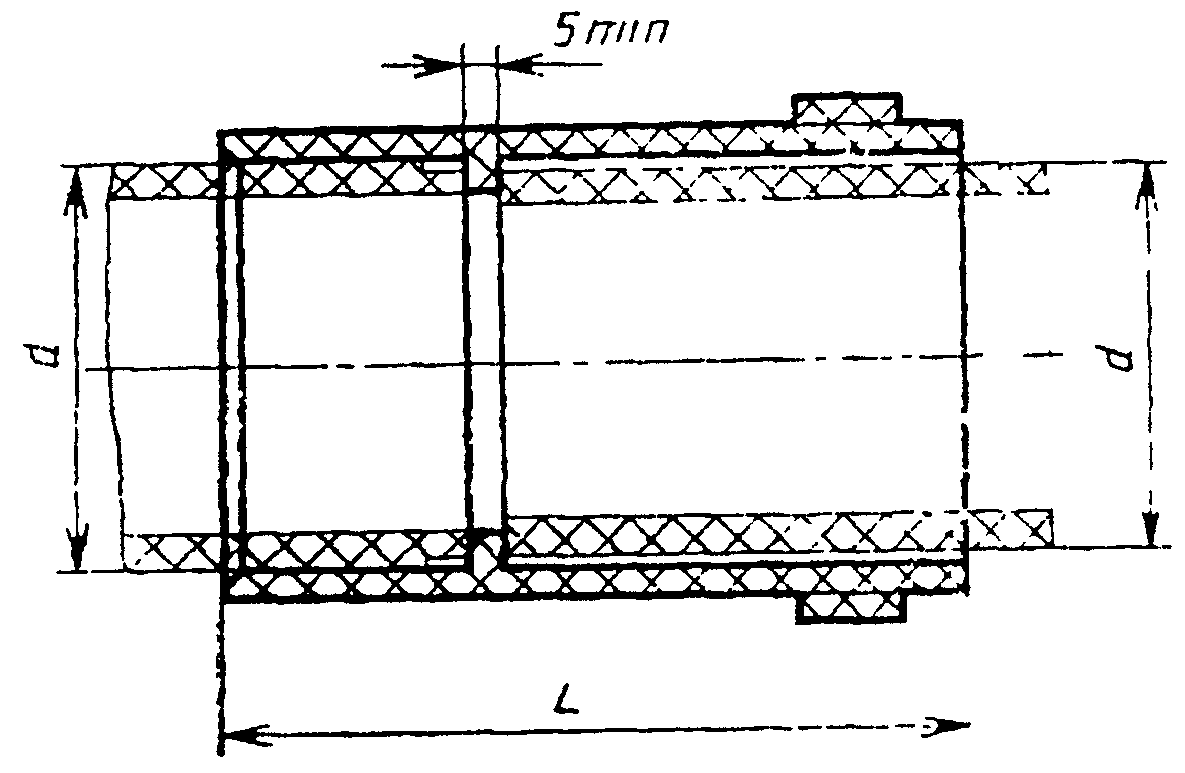

СР — с раструбом для соединения сваркой и раструбом для соединения гайкой (черт. 8).

Патрубок типа СР

рис. 8

Черт. 8

3.2 Размеры патрубков должны соответствовать указанным в табл. 5.

Таблица 5

мм

d	L, не менее, для патрубков типов
d	КС	Кс	Рс	СР
40,0	-	-	45	-
50,0	61	65	45	45
90,0	100	100	72	72
110,0	105	110	86	86

Пример условного обозначения патрубка типа КС для труб диаметром 50 мм из ПНД:

Патрубок П 50К х 50С-ПНД ГОСТ 22689.2

4. ПАТРУБКИ КОМПЕНСАЦИОННЫЕ

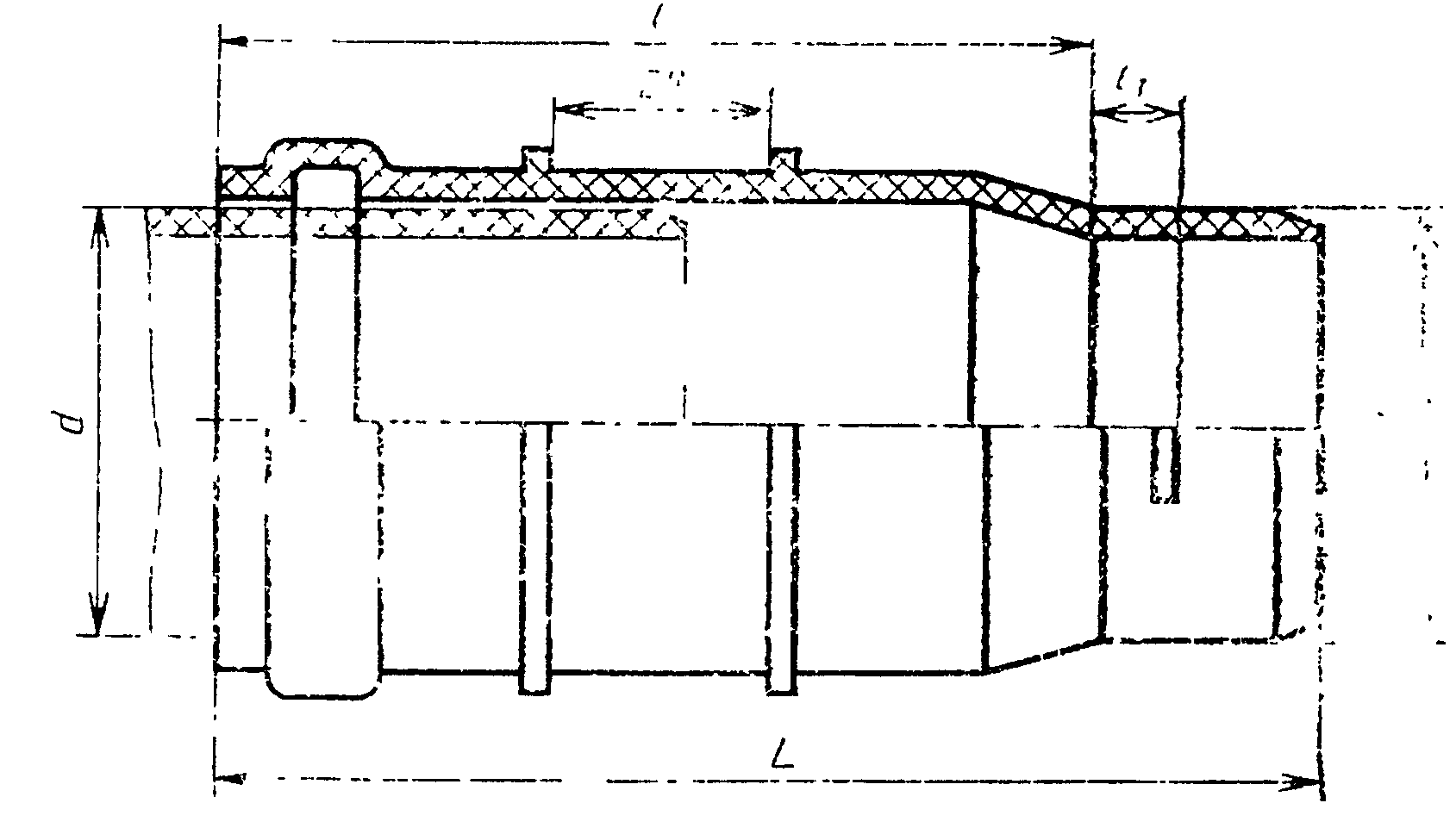

4.1 Компенсационные патрубки должны изготовляться следующих типов:

Кк — с компенсационным раструбом и гладким концом для соединения уплотнительным кольцом (черт. 9);

Компенсационный патрубок типа Кк

рис. 9

Черт. 9

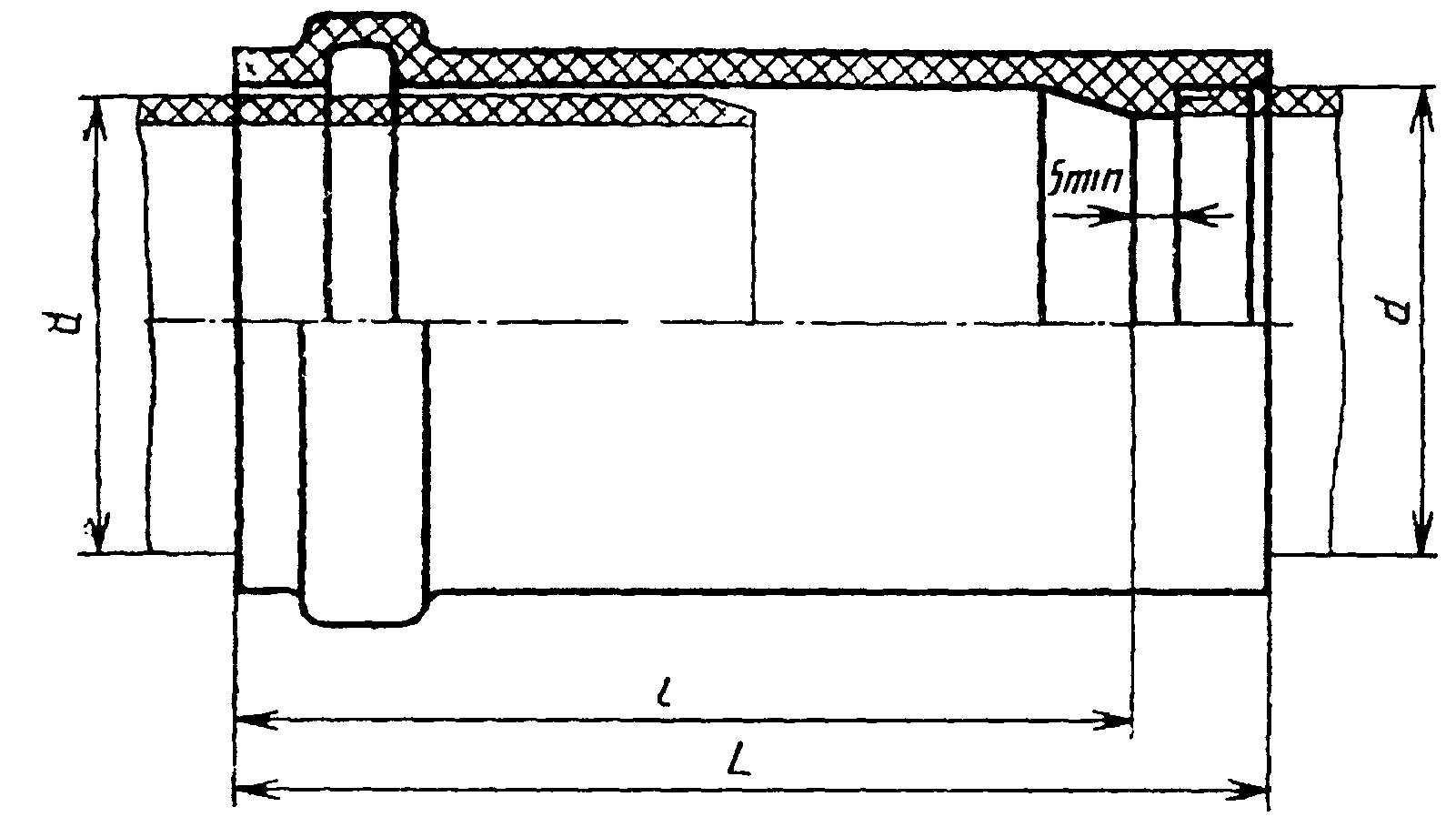

КС — с компенсационным раструбом и раструбом для соединения сваркой (черт. 10);

Компенсационный патрубок типа КС

рис. 10

Черт. 10

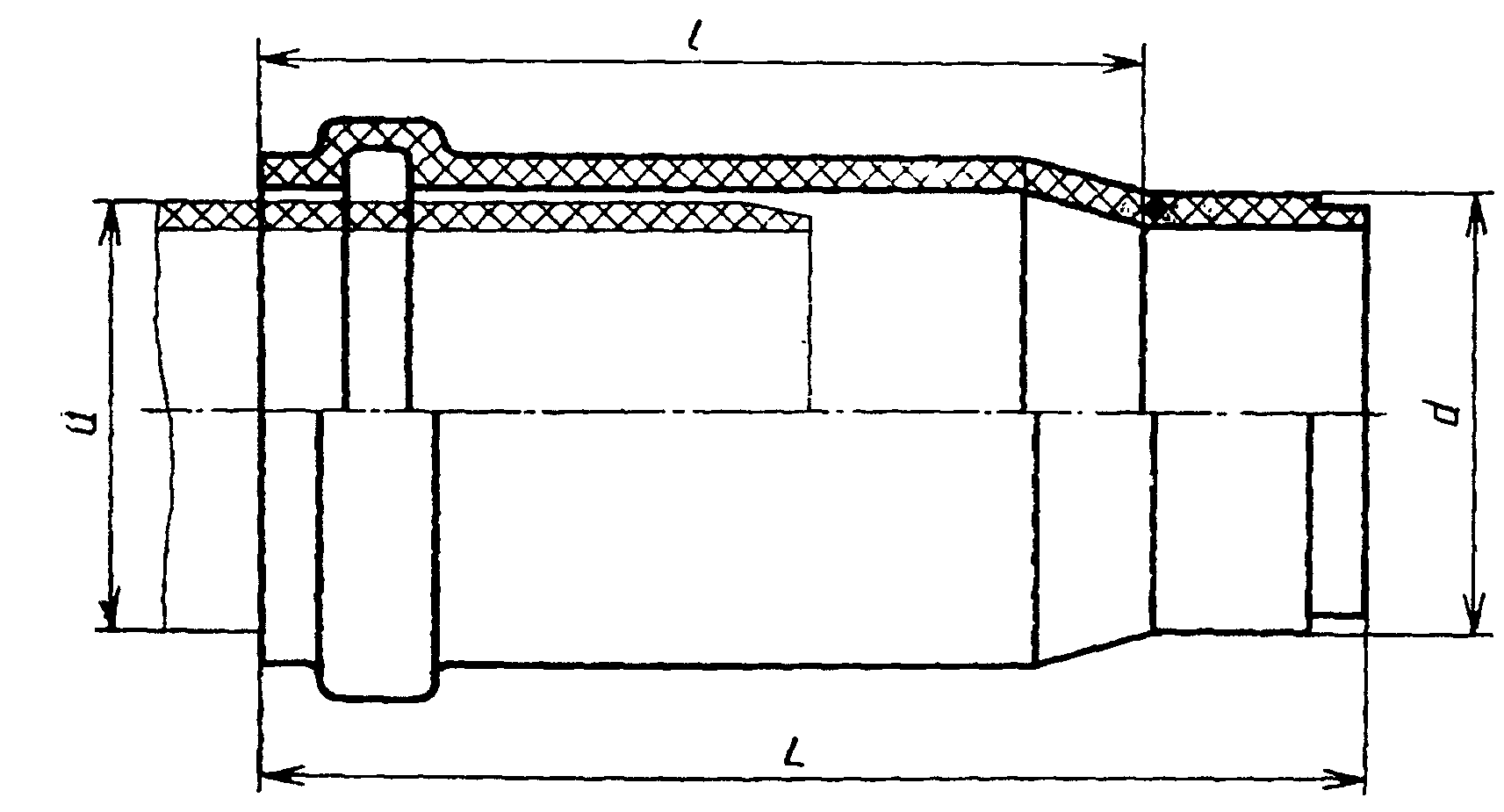

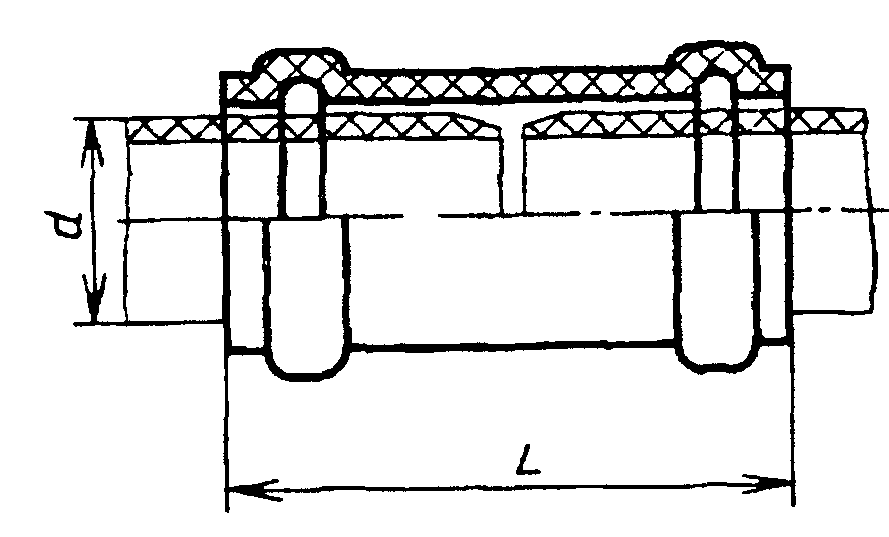

Кс — с компенсационным раструбом и гладким концом для соединения сваркой (черт. 11).

Компенсационный патрубок типа Кс

рис. 11

Черт. 11

4.2. Размеры компенсационных патрубков различных типов должны соответствовать указанным в табл. 6.

Таблица 6

мм

d	l	L, не менее, для патрубков типов
d	l	Кк	Кс	КС
50,0	150	197	175	170
90,0 110,0	230	312	270	261

Пример условного обозначения компенсационного патрубка типа Кс из ПНД для соединения труб диаметром 110 мм:

Патрубок ПК 110К х 110с-ПНД ГОСТ 22689.2

5. ПАТРУБКИ ПЕРЕХОДНЫЕ

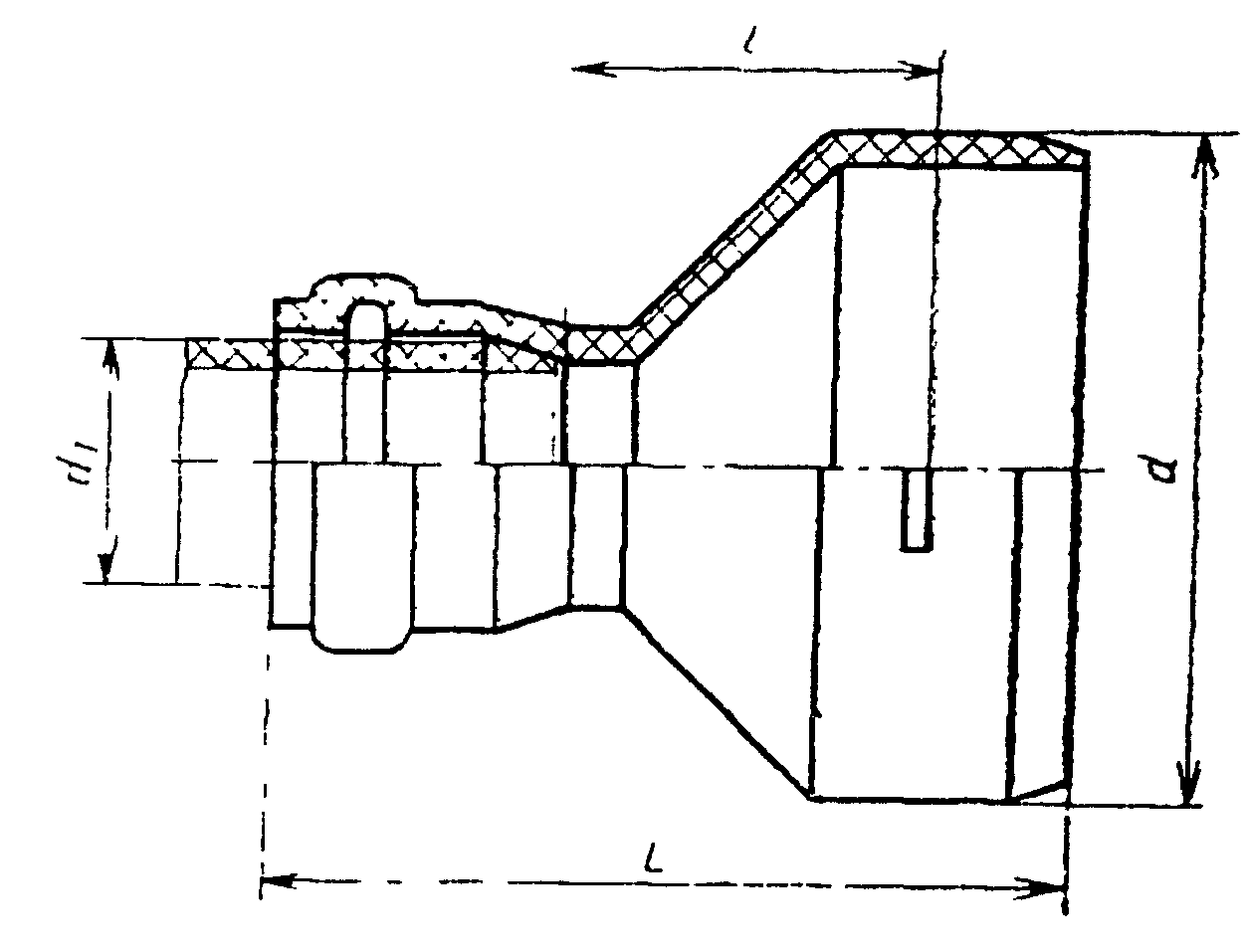

5.1 Переходные патрубки должны изготовляться следующих типов:

кК — с гладким концом и раструбом для соединения уплотнительным кольцом (черт. 12);

Патрубок типа кК

рис. 12

Черт. 12

сК — с гладким концом для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 13);

Патрубок типа сК

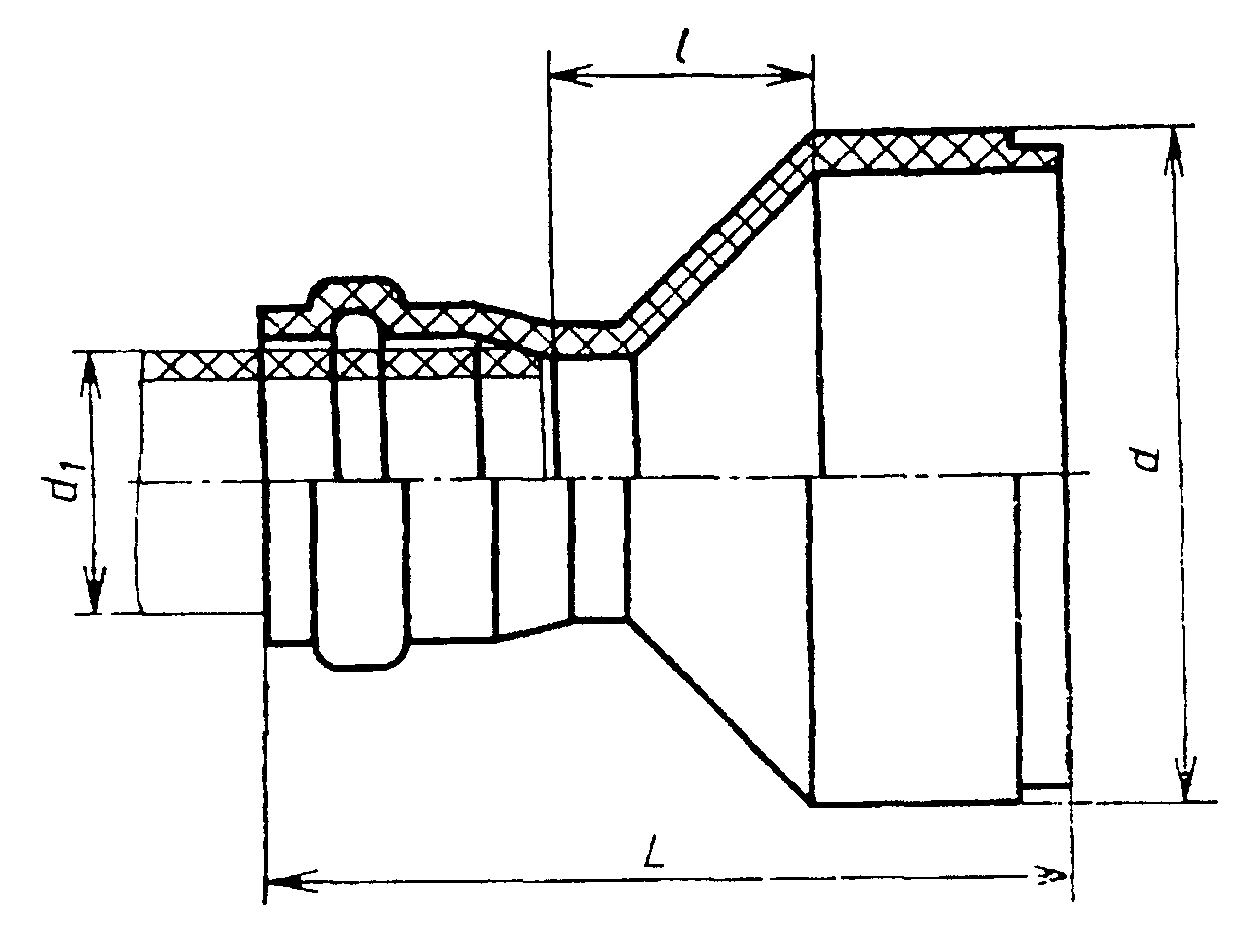

рис. 13

Черт. 13

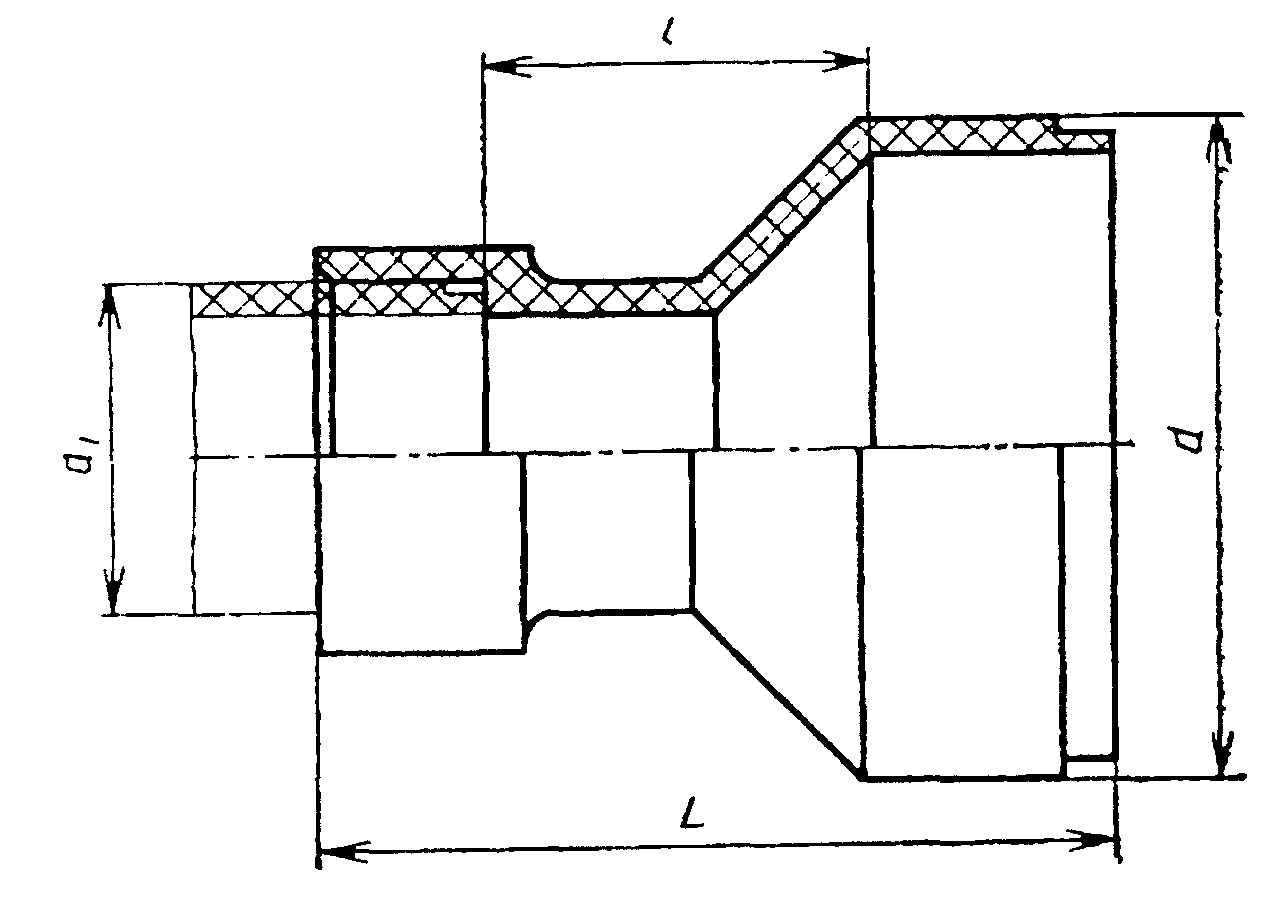

сС — с гладким концом и раструбом для соединения сваркой (черт. 14);

Патрубок типа сС

рис. 14

Черт. 14

сР — с гладким концом для соединения сваркой и раструбом для соединения гайкой (черт. 15).

Патрубок типа сР

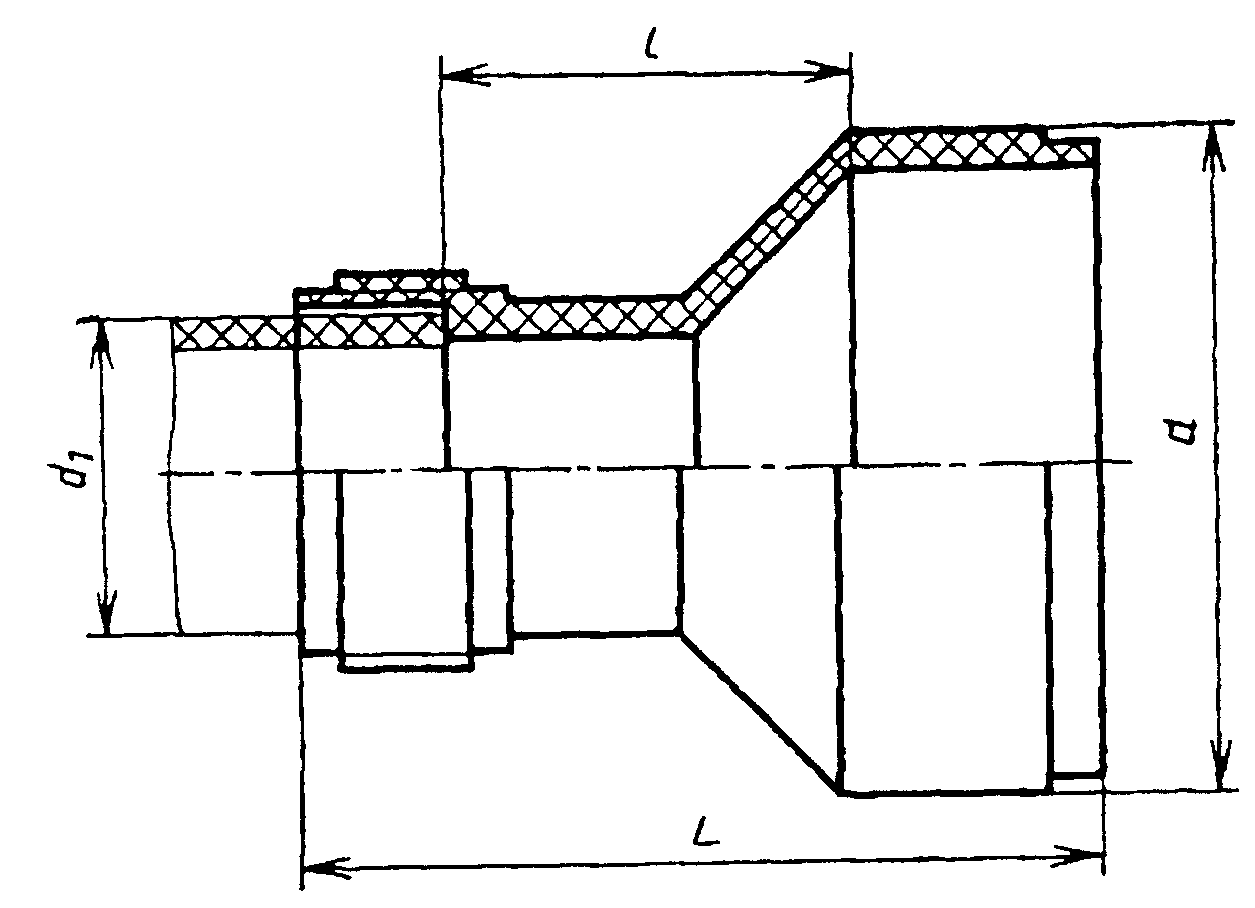

рис. 15

Черт. 15

5.2. Размеры переходных патрубков должны соответствовать указанным в табл. 7.

Таблица 7

мм

d	d 1	l, не менее	L, не менее, для патрубков типов
d	d 1	l, не менее	сК	сС	сР	кК
50,0	40,0	34	-	61	74	-
90,0	50,0	42	108	82	92	145
110,0	50,0	49	120	94	104	152
110,0	90,0	50	154	102	125	186

Пример условного обозначения переходного патрубка типа кК из ПНД для соединения труб диаметрами 90 и 50 мм:

Патрубок ПП 90к х 50К-ПНД ГОСТ 22689.2

6. ПАТРУБКИ ПРИБОРНЫЕ

6.1 Приборные патрубки должны изготовляться следующих типов:

Ук — с раструбом для присоединения к выпуску унитаза или к выпуску чугунного трапа и гладким концом для соединения уплотнительным кольцом (черт. 16);

Патрубок типа Ук

рис. 16

Черт. 16

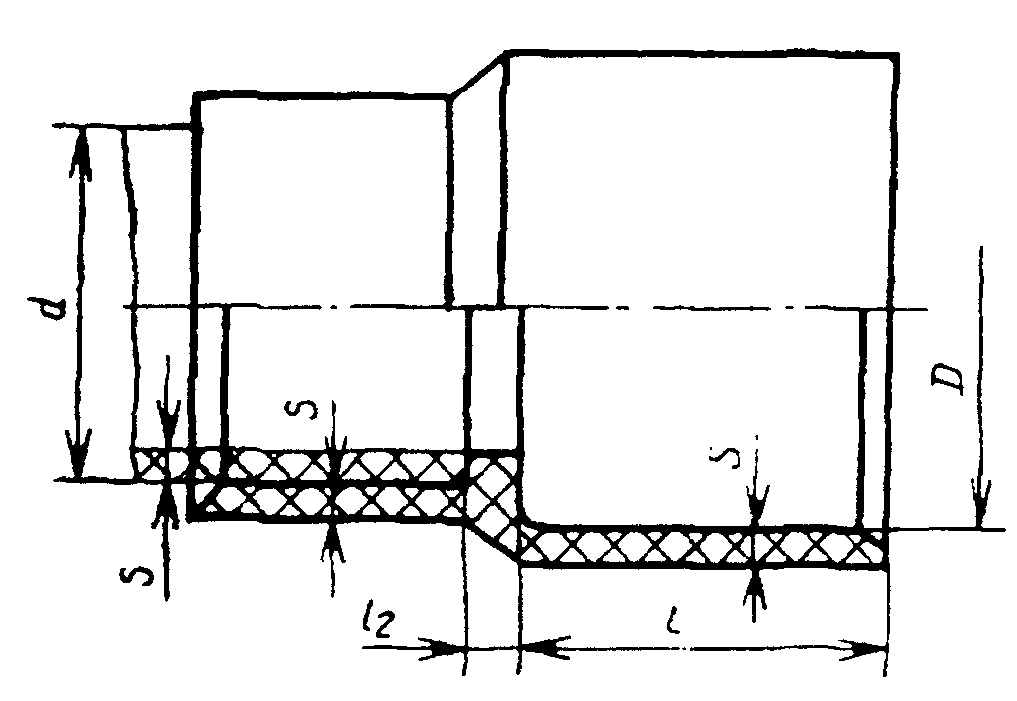

УС — с раструбом для присоединения к выпуску унитаза или к выпуску чугунного трапа и раструбом для соединения сваркой (черт. 17).

Патрубок типа УС

рис. 17

Черт. 17

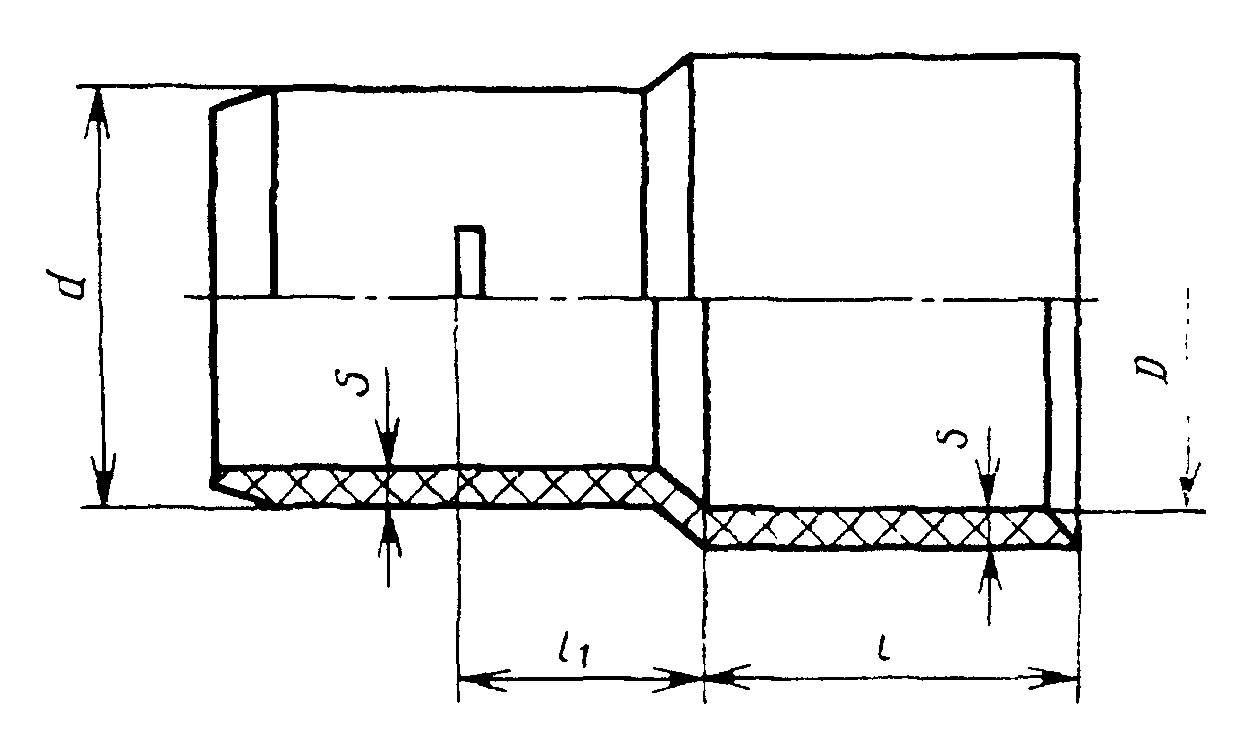

6.2. Размеры приборных патрубков должны соответствовать указанным в табл. 8.

Таблица 8

мм

d	D		l	l 1	l 2	S
	Номин.	Пред. откл.				ПНД		ПВД
	Номин.	Пред. откл.				Номин.	Пред. откл.	Номин.	Пред. откл.
50,0	71	+0,6	60	50	6	3,0	+0,6	3,0	+0,6
90,0	112	+1,0	60	113	8	3,0	+0,6	4,3	+0,9
110,0	112	+1,0	75	113	8	3,5	+0,6	5,2	+1,0

Пример условного обозначения приборного патрубка типа Ук диаметром 110 мм из ПНД для присоединения к выпуску унитаза:

Патрубок ППрУ х 110к-ПНД ГОСТ 22689.2

7. ОТВОДЫ ПРИБОРНЫЕ

7.1 Приборные отводы должны изготовляться следующих типов:

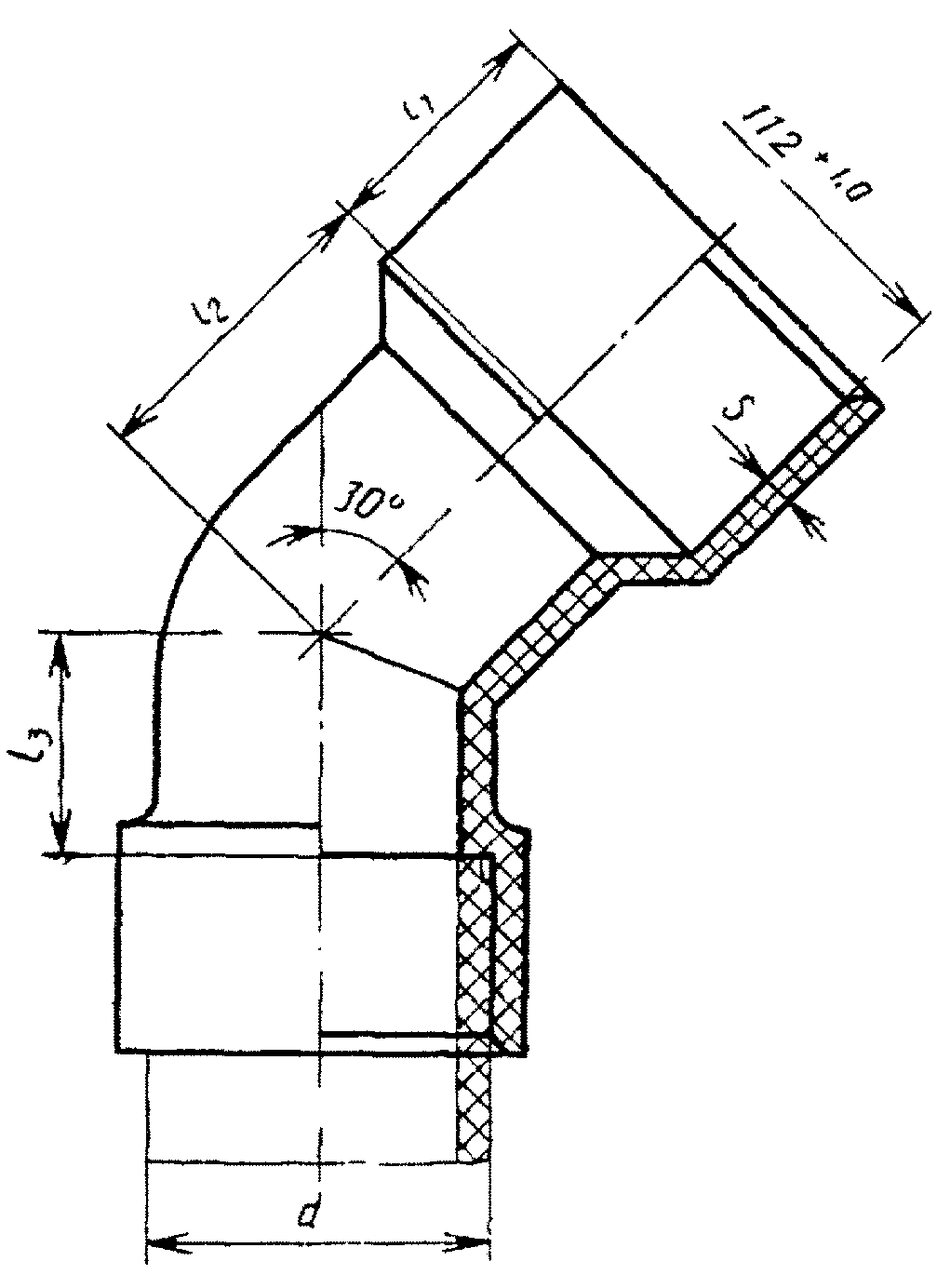

УС — с раструбом для присоединения к выпуску унитаза и раструбом для соединения сваркой (черт. 18);

Отвод типа УС

рис. 18

Черт. 18

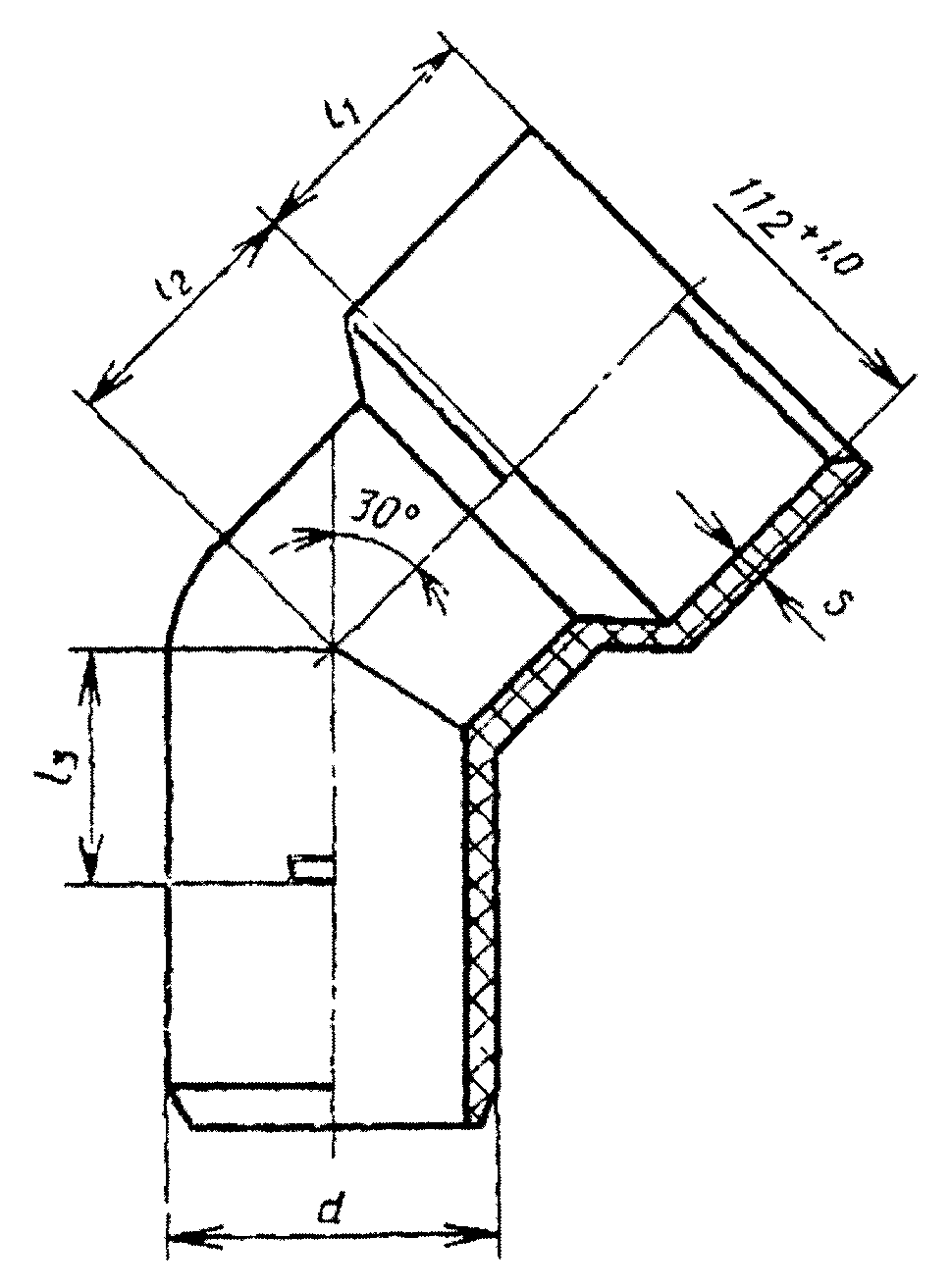

Ук — с раструбом для присоединения к выпуску унитаза и гладким концом для соединения уплотнительным кольцом (черт. 19).

Отвод типа Ук

рис. 19

Черт. 19

7.2. Размеры приборных отводов должны соответствовать указанным в табл. 9.

Таблица 9

мм

d	l 1	l 2	l 3	S
				ПНД		ПВД
				Номин.	Пред. откл.	Номин.	Пред. откл.
90,0	60	115	30	3,0	+0,6	4,3	+0,9
110,0	75	115	40	3,5	+0,6	5,2	+1,0

Пример условного обозначения отвода приборного типа УС диаметром 110 мм из ПНД для присоединения к выпуску унитаза:

Отвод ОПр У х 110С-ПНД ГОСТ 22689.2

8. ОТВОДЫ

8.1 Отводы должны изготовляться следующих типов:

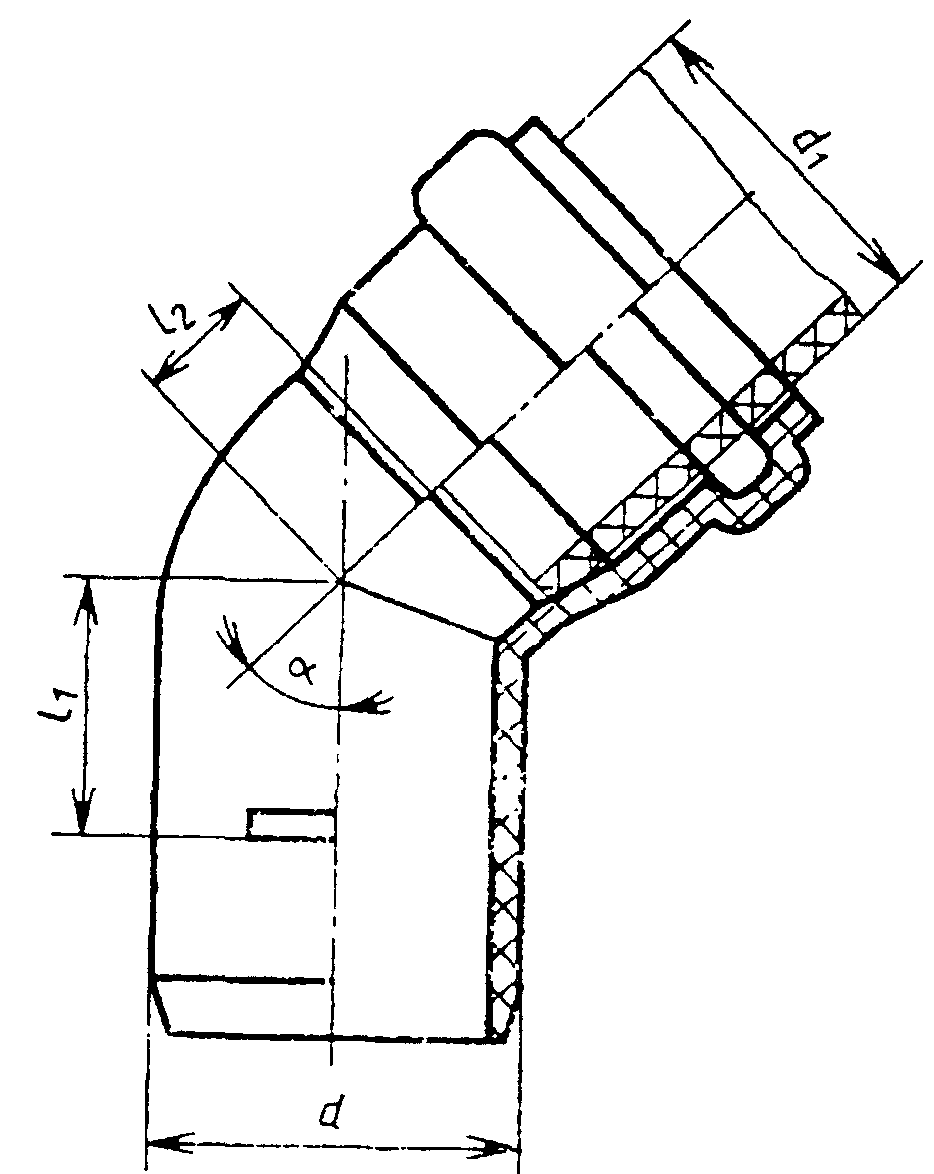

Кк — с раструбом и гладким концом для соединения уплотнительным кольцом (черт. 20);

Отвод типа Кк

рис. 20

Черт. 20

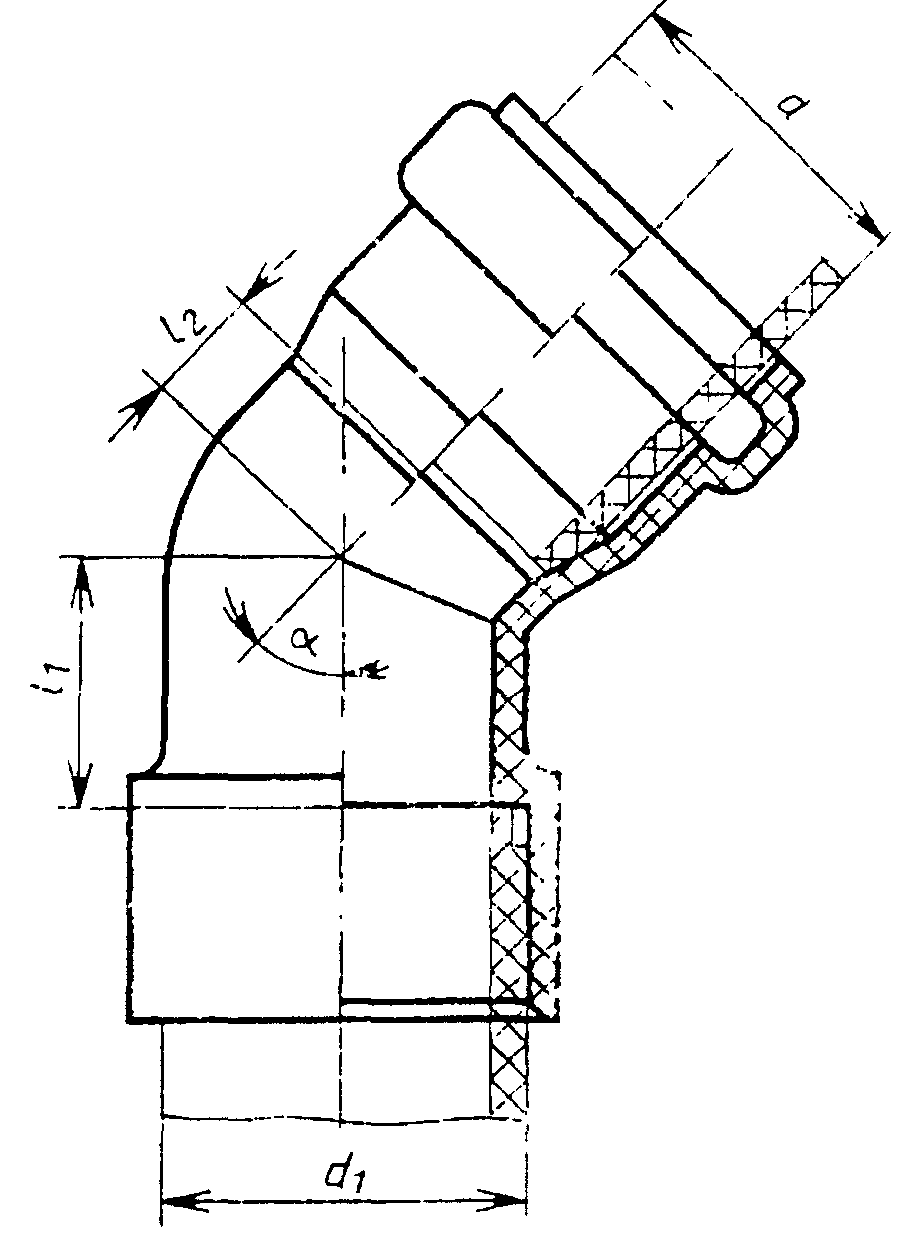

СК — с раструбами для соединения сваркой и уплотнительным кольцом (черт. 21);

Отвод типа СК

рис. 21

Черт. 21

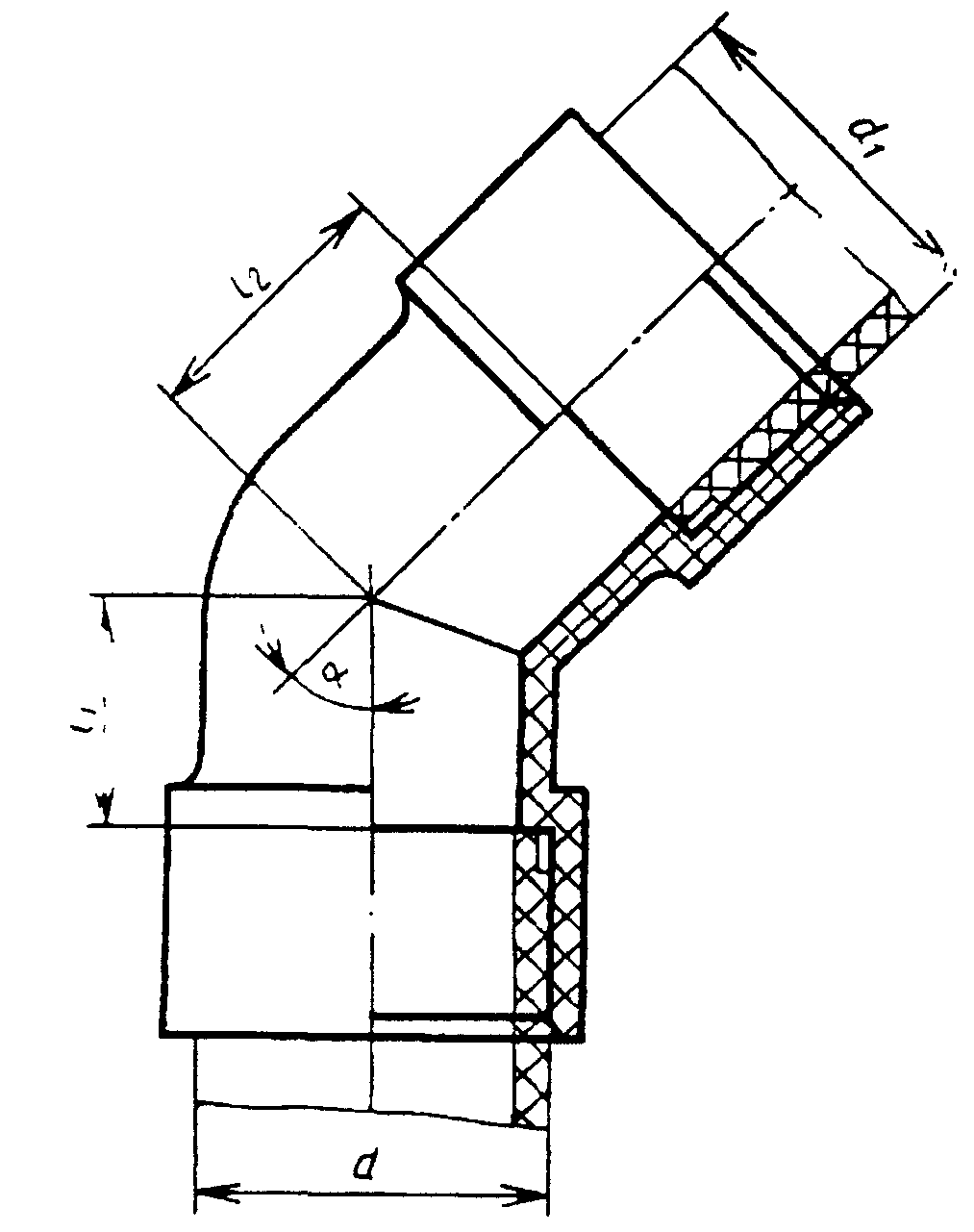

СС — с раструбами для соединения сваркой (черт. 22);

Отвод типа СС

рис. 22

Черт. 22

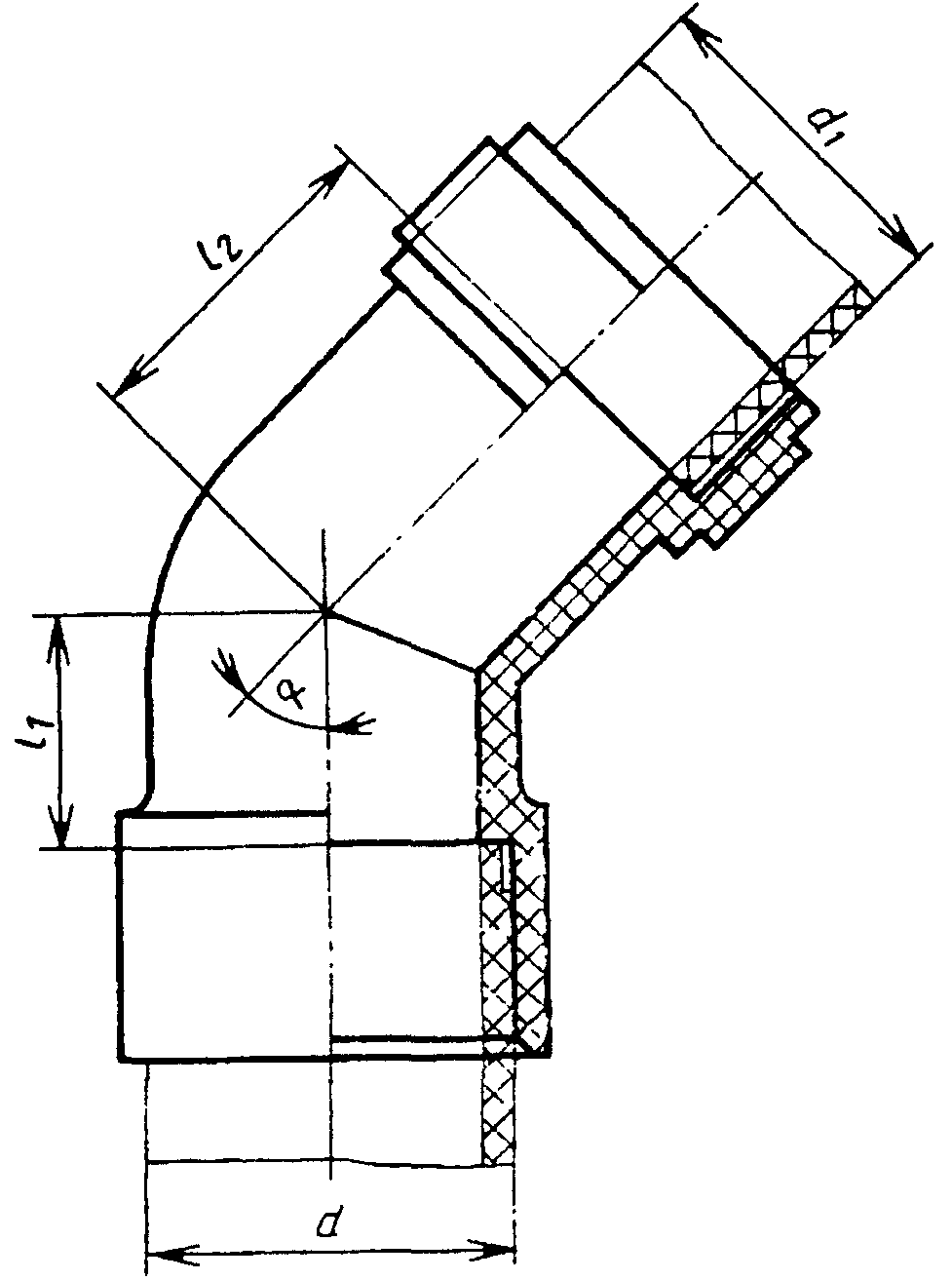

СР — с раструбами для соединения сваркой и гайкой (черт. 23).

Отвод типа СР

рис. 23

Черт.23

8.2 Размеры отводов должны соответствовать указанным в табл. 10.

Таблица 10

мм

d	d 1	альфа
		30°		45'		87°30'
		l 1	l 2	l 1	l 2	l 1	l 2
		не менее
40,0	40,0	-	-	14	14	33	33
50,0	40,0	-	-	17	17	39	31
50,0	50,0	-	-	17	17	39	39
90,0	90,0	22	22	29	29	73	73
110,0	110,0	24	24	42	42	85	85

Примечание. Размеры 50 х 40 даны для отводов типов СК и СР.

Пример условного обозначения отвода типа СР с углом \alpha = 87°30' из ПНД для соединения с трубами 50 мм и 40 мм:

Отвод О 50С х 40Р-ПНД ГОСТ 22689.2

То же, типа СК с углом \alpha = 30°:

Отвод О 30° 40С х 50К-ПНД ГОСТ 22689.2

9. ТРОЙНИКИ

9.1 Тройники должны изготовляться следующих типов:

КкК — с двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 24);

Тройник типа КкК

рис. 24

Черт. 24

КкудК — с двумя раструбами и удлиненным гладким концом для соединения уплотнительными кольцами (черт. 25);

Тройник типа КкудК

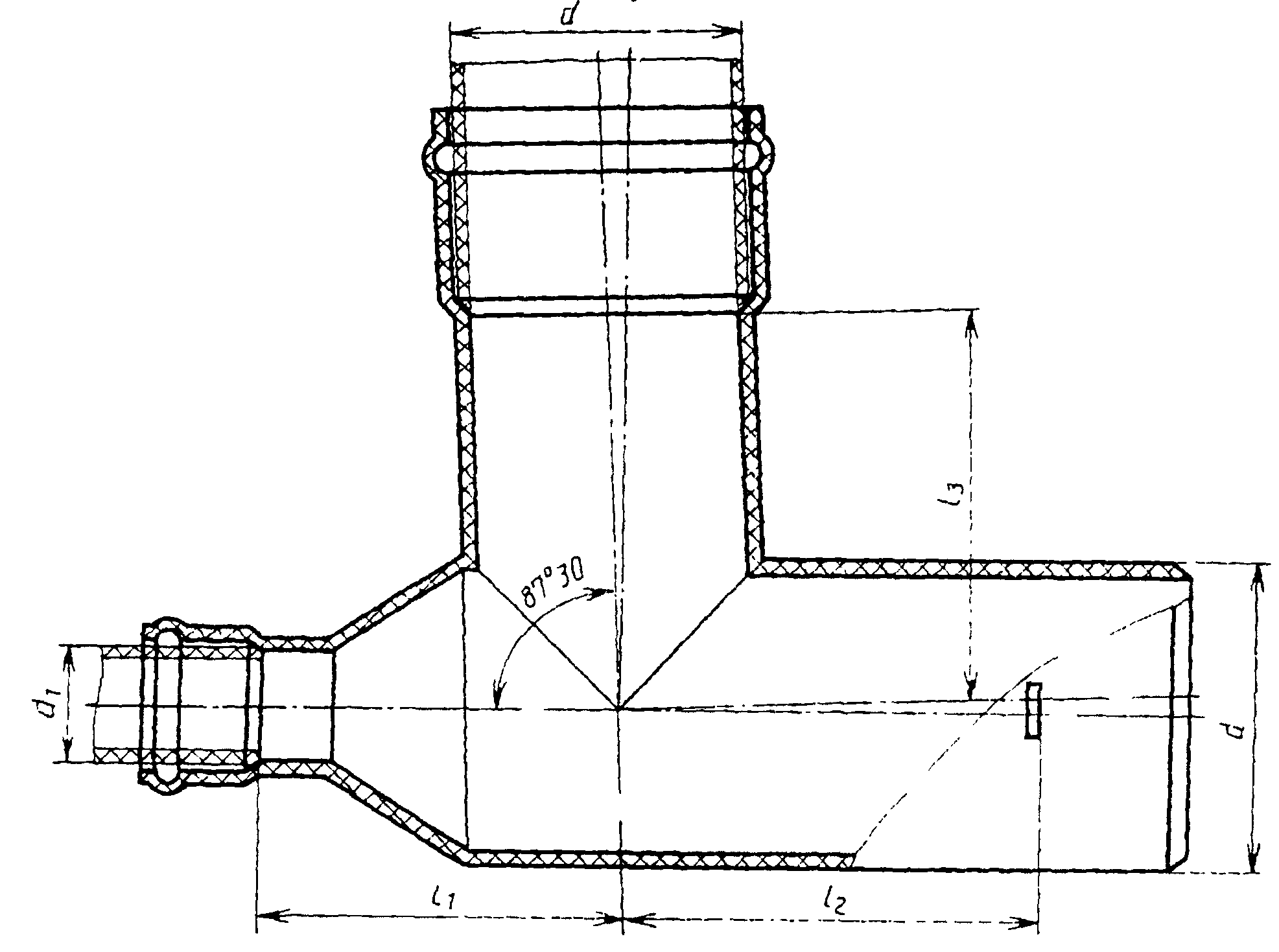

рис. 25

Черт. 25

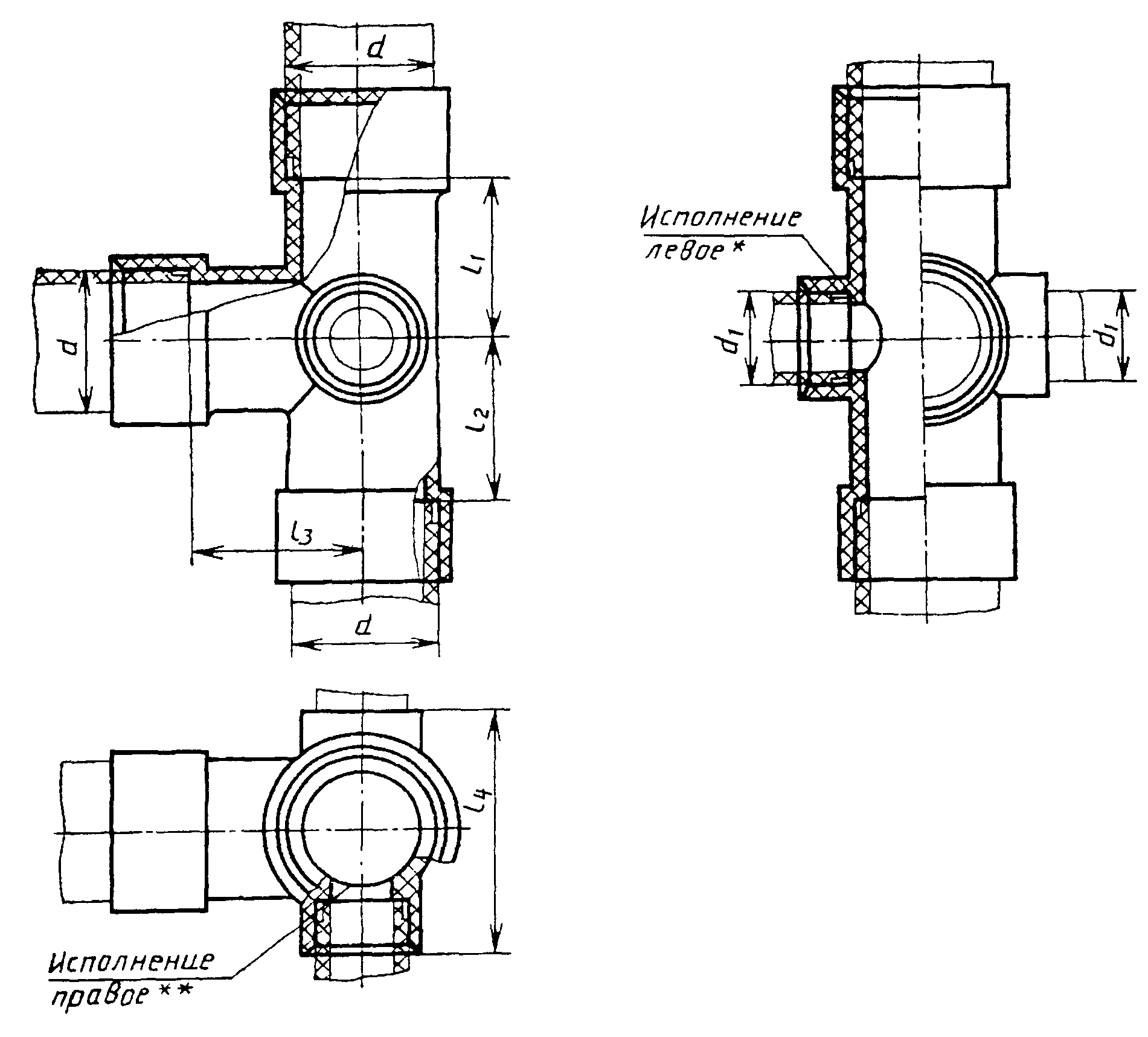

КудкК — с удлиненным компенсационным раструбом, гладким концом и боковым раструбом для соединения уплотнительными кольцами (черт. 26);

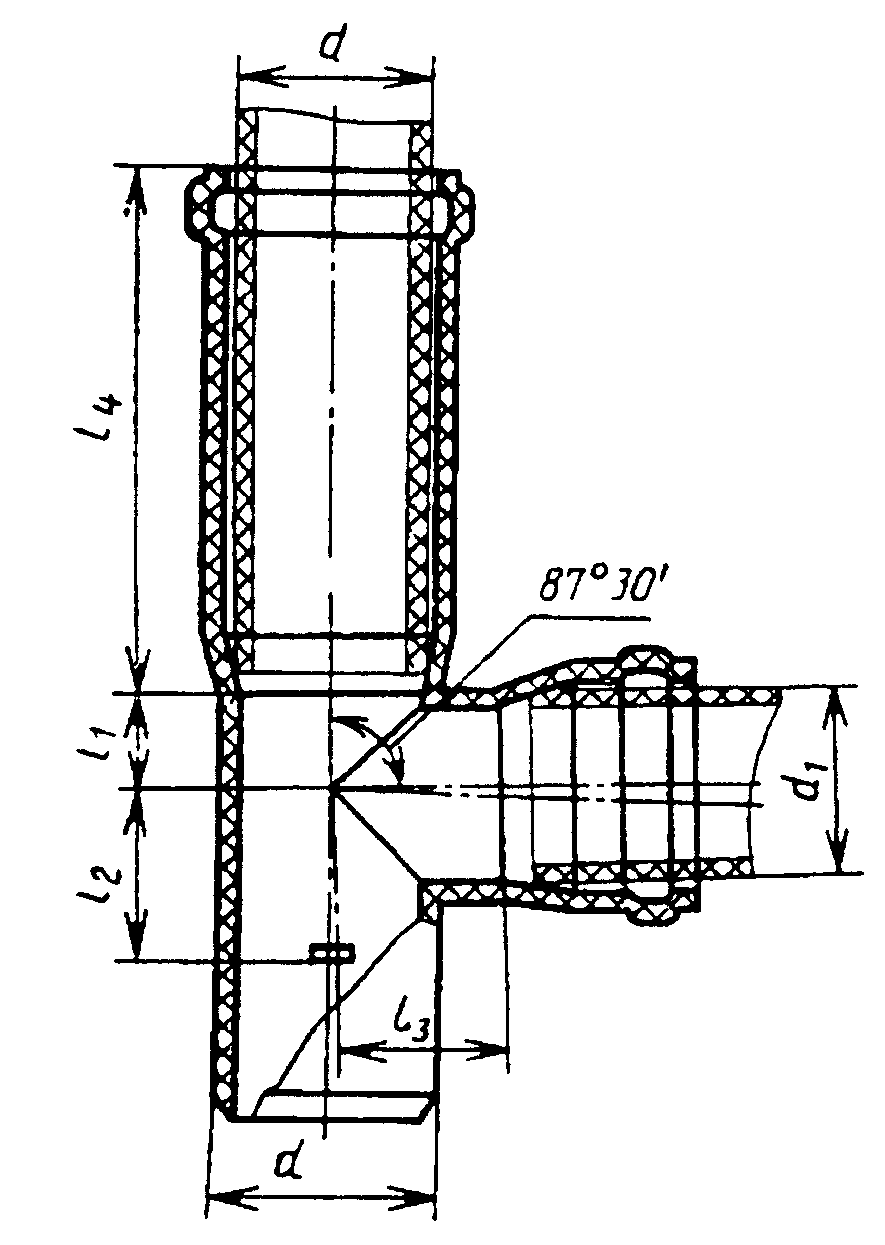

Тройник типа КудкК

рис. 26

Черт. 26

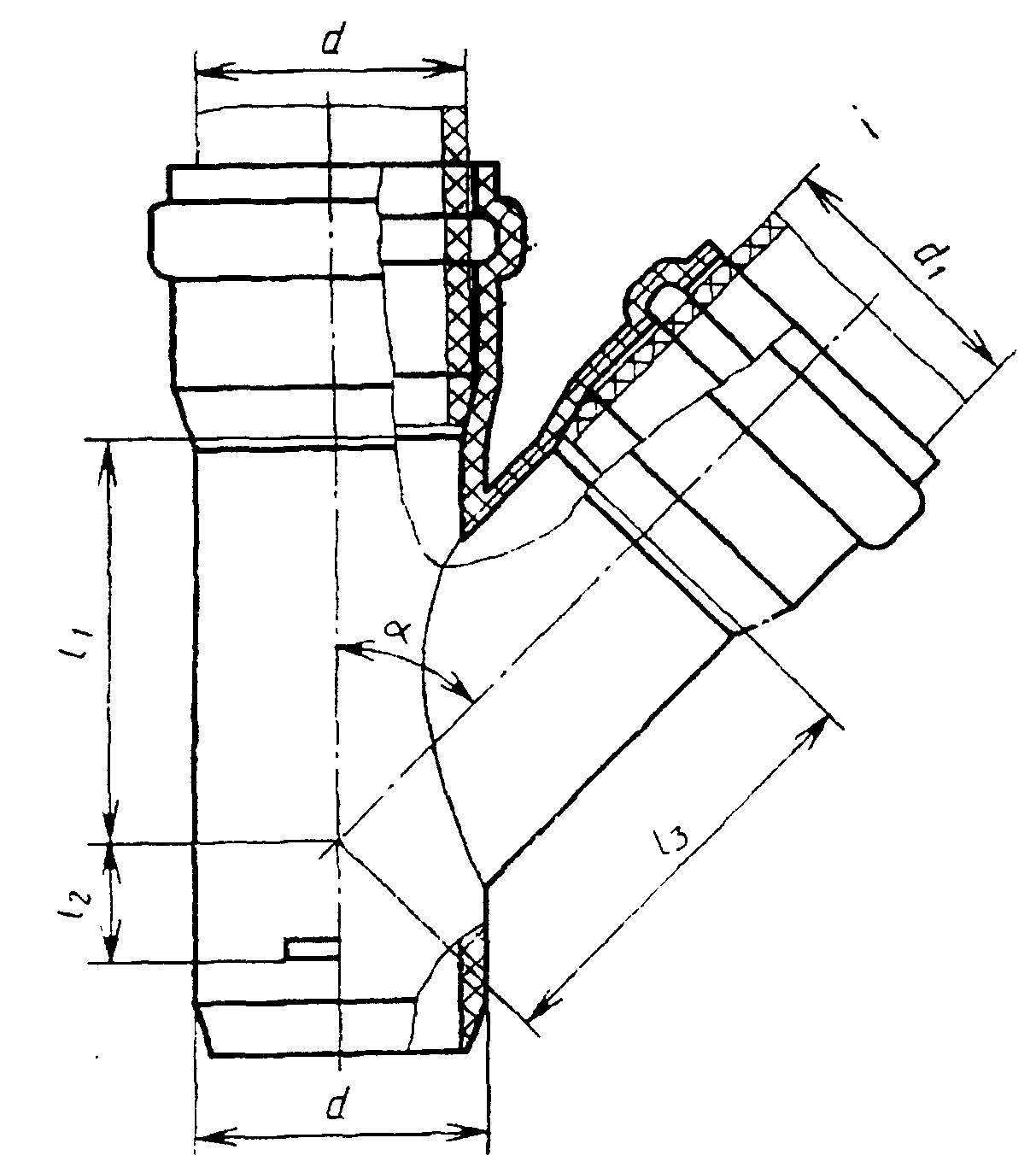

КСК — с двумя раструбами для соединения уплотнительными кольцами и раструбом для соединения сваркой (черт. 27);

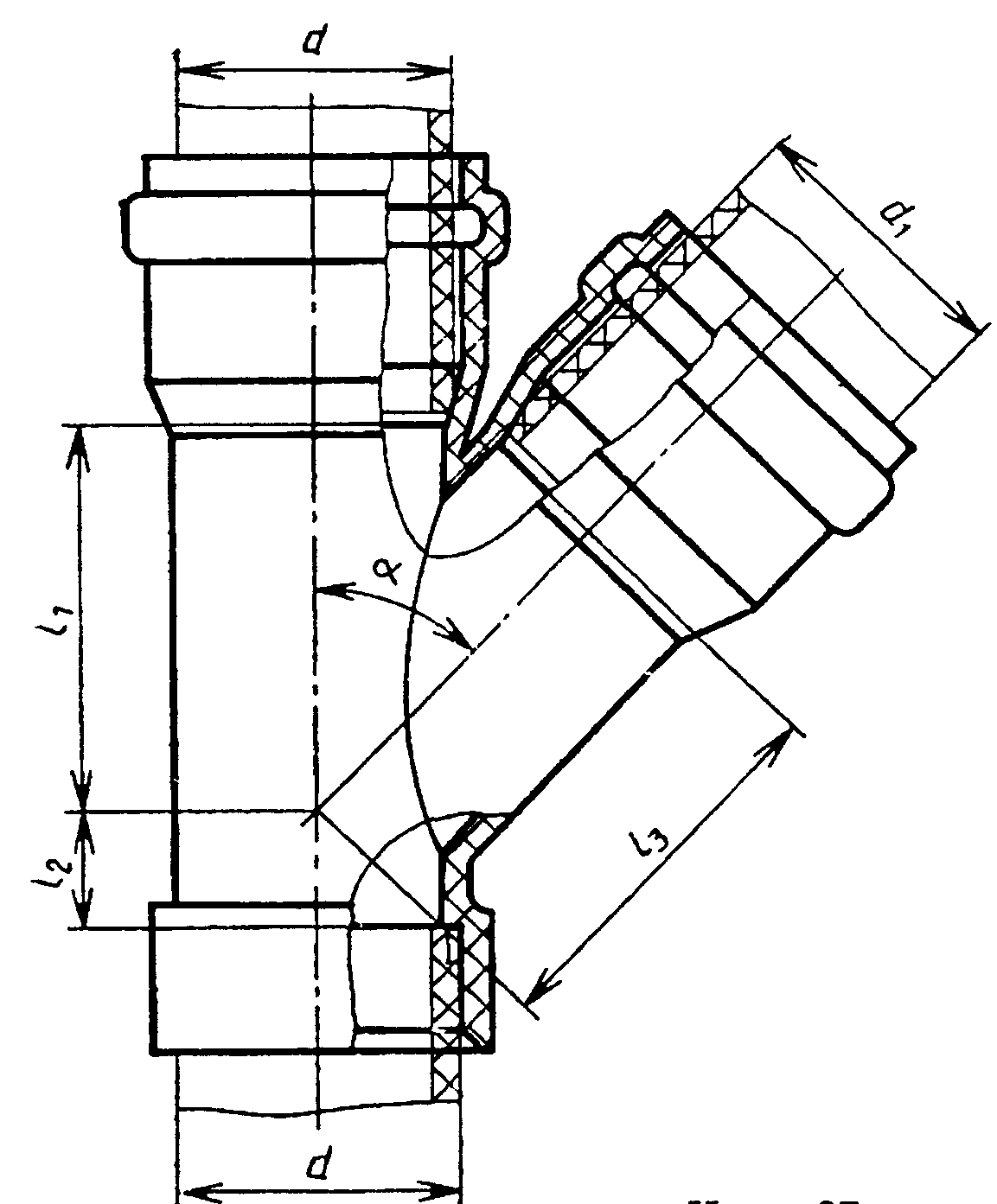

Тройник типа КСК

рис. 27

Черт. 27

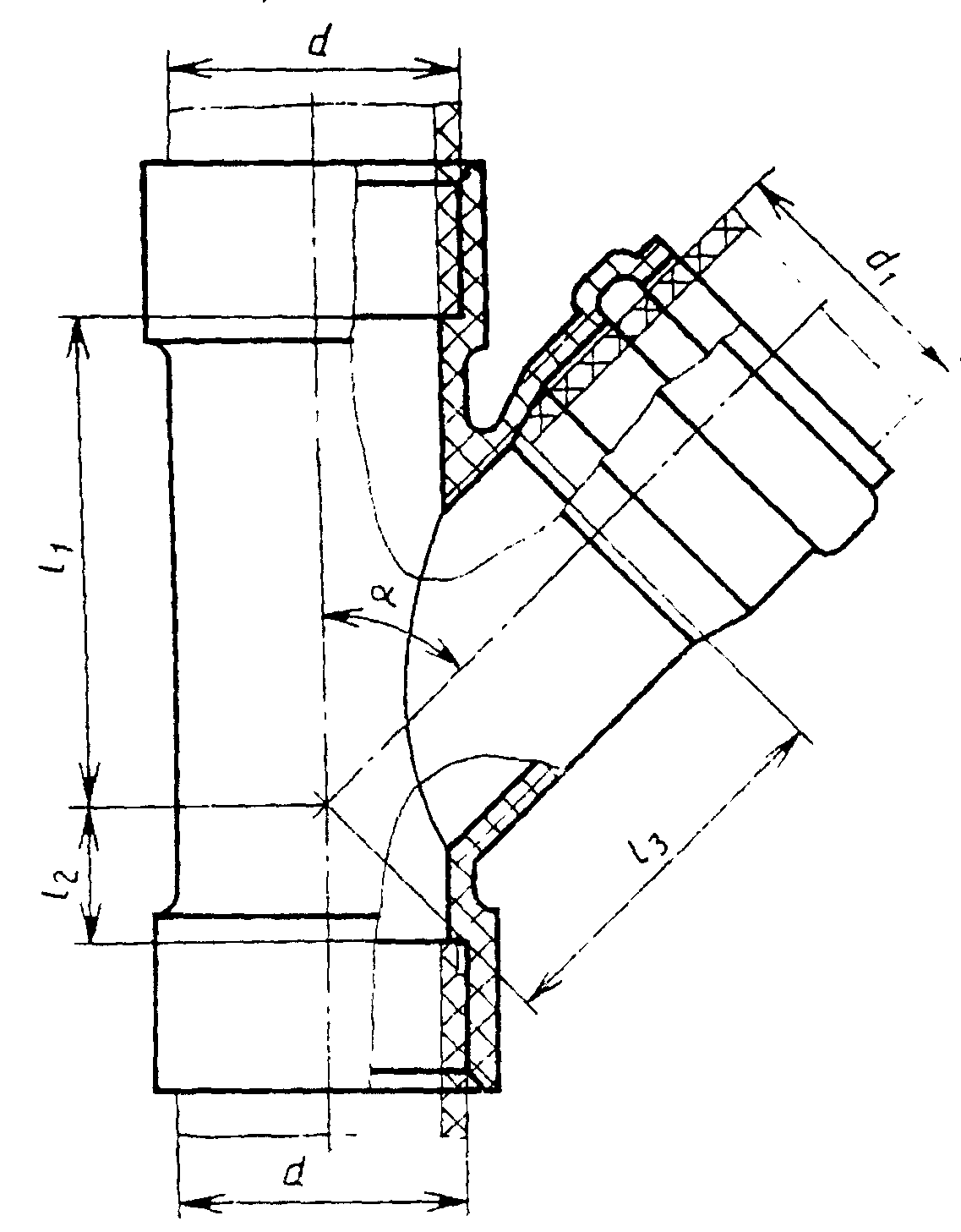

ССК — с двумя раструбами для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 28);

Тройник типа ССК

рис. 28

Черт. 28

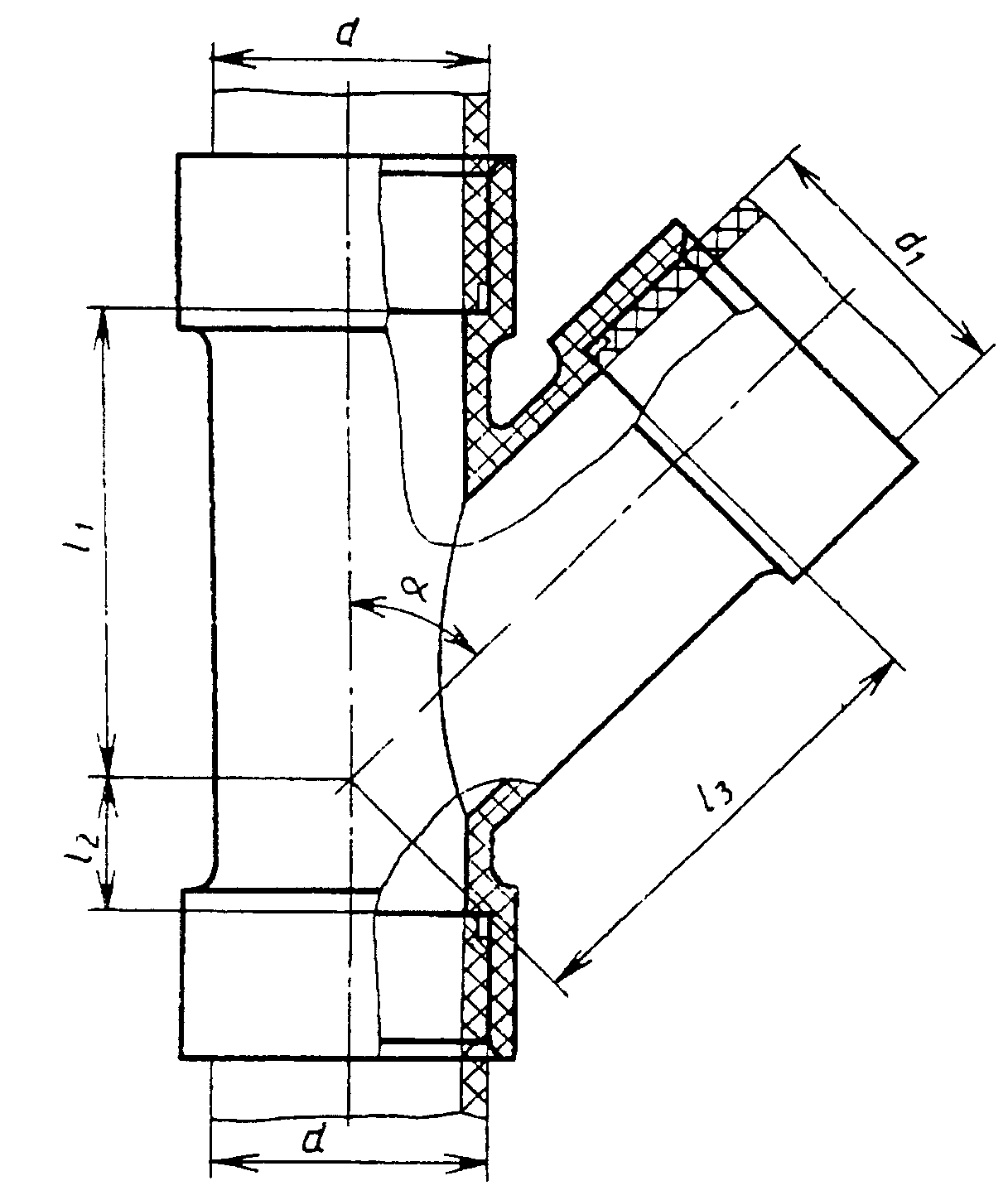

ССС — с тремя раструбами для соединения сваркой (черт. 29);

Тройник типа ССС

рис. 29

Черт. 29

РСР — с двумя раструбами для соединения гайкой и раструбом для соединения сваркой (черт. 30);

Тройник типа РСР

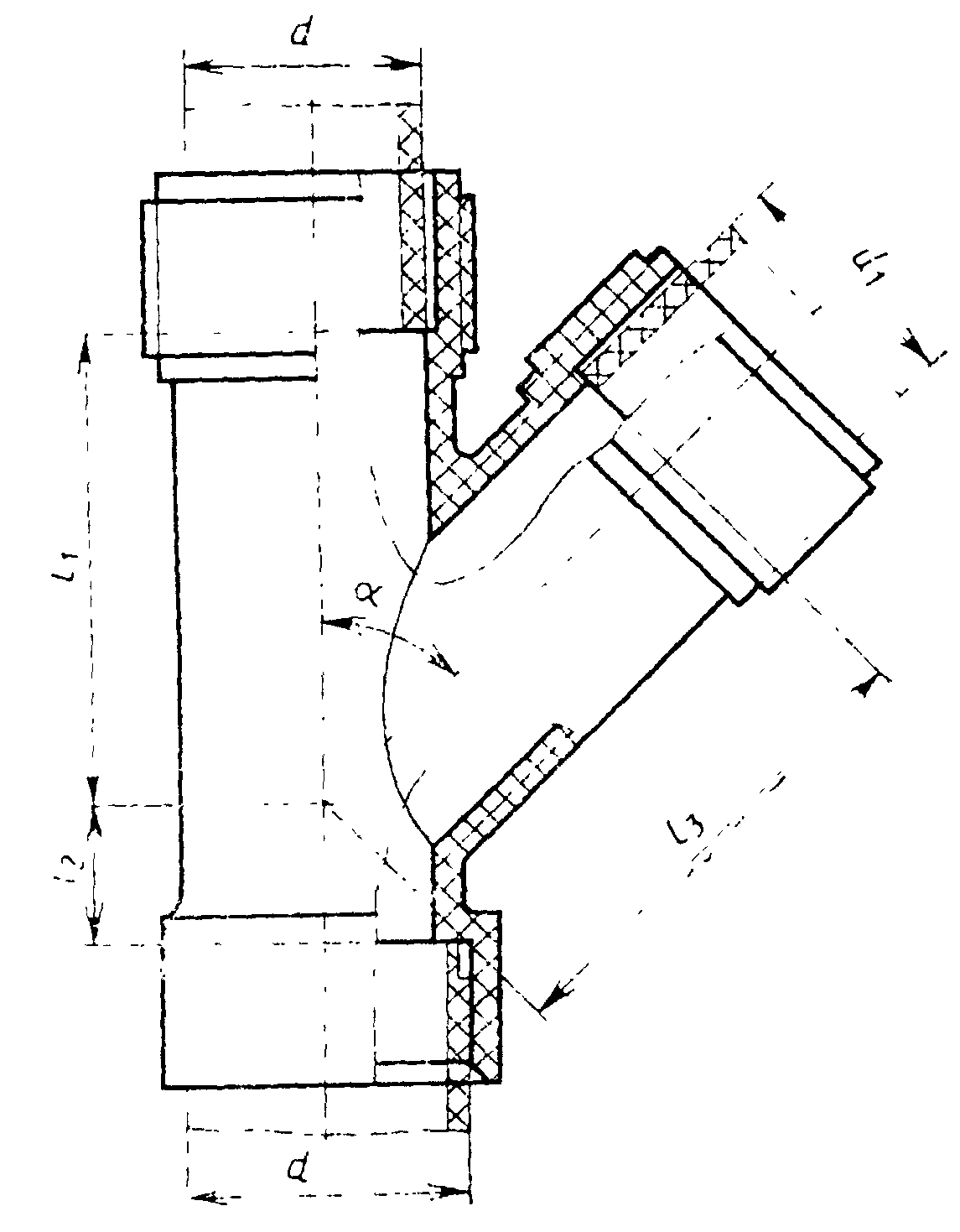

рис. 30

Черт. 30

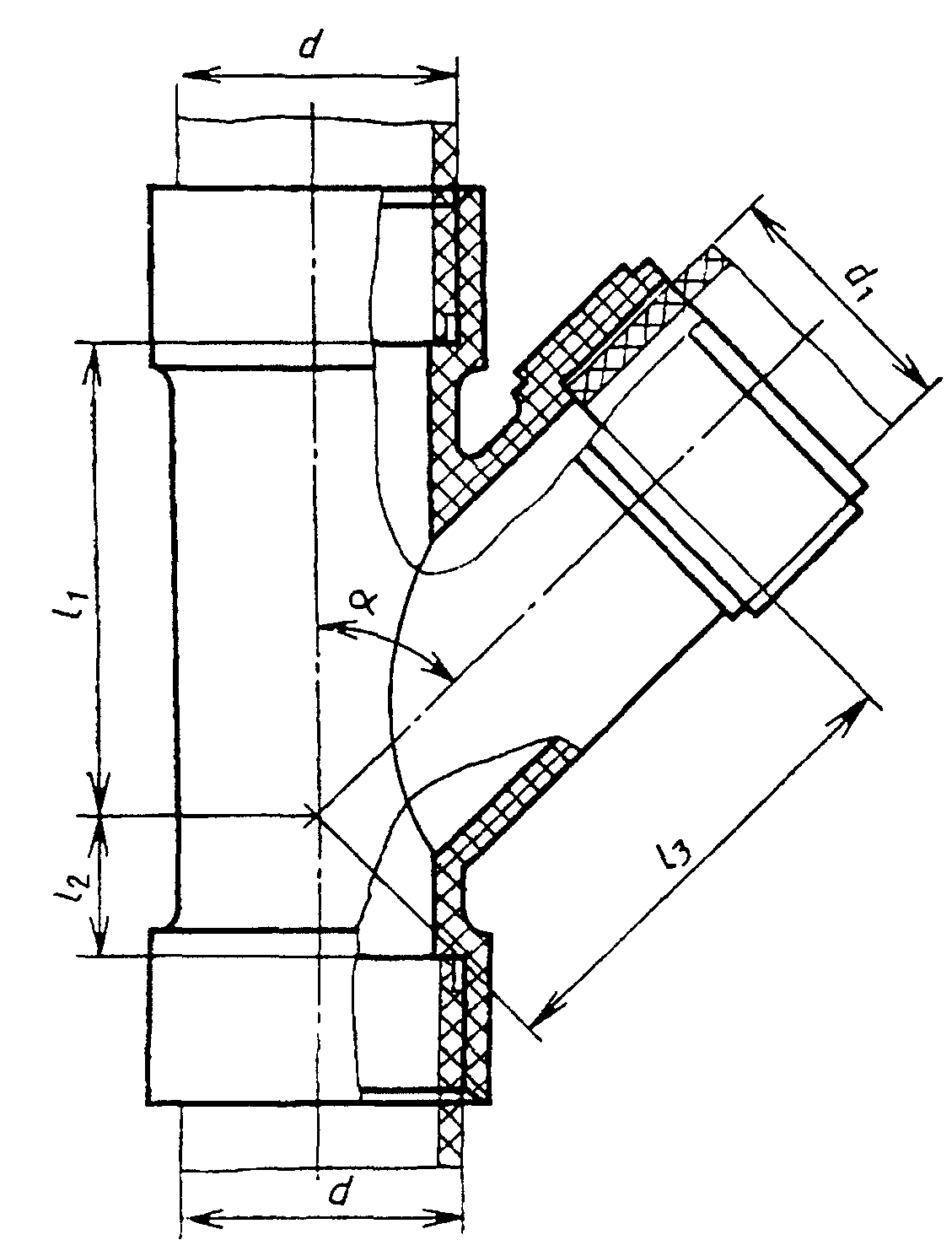

ССР — с двумя раструбами для соединения сваркой и раструбом для соединения гайкой (черт. 31);

Тройник типа ССР

рис. 31

Черт. 31

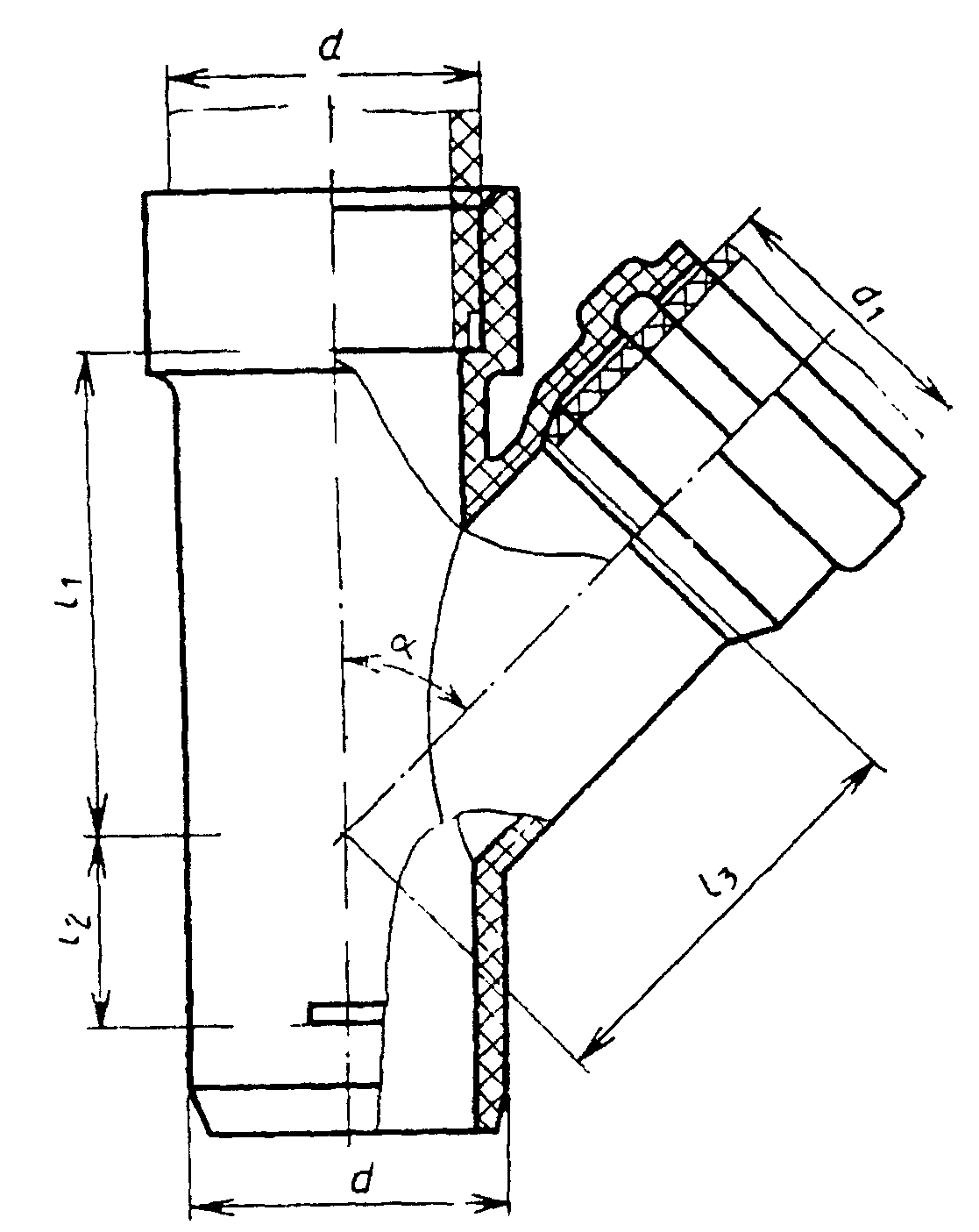

СкК — с раструбом для соединения сваркой, гладким концом и раструбом для соединения уплотнительным кольцом (черт. 32).

Тройник типа СкК

рис. 32

Черт. 32

9.2. Размеры тройников типов КкК, КудкК, КСК, ССК, ССС, РСР, ССР, СкК должны соответствовать указанным в табл. 11, а тройника типа КкудК — в табл. 12.

Таблица 11

мм

d	d 1	l 1	l 2	l 3	l 1	l 2	l 3	l 1	l 2	l 3	l 4
		альфа = 45°			альфа = 60°			альфа = 87°30'
		не менее
50,0	40,0	80	9	70	-	-	-	33	31	39	-
50,0	50,0	70	17	70	-	-	-	31	39	39	150 <*>
90,0	50,0	100	14	100	-	-	-	39	36	58	-
90,0	90,0	120	30	120	-	-	-	63	59	63	-
110,0	50,0	115	14	120	-	-	-	39	34	68	-
110,0	110,0	150	37	145	110	50	110	70	85 или 58 <**>	70	-

<*> Для тройника типа КудкК.

<**> Для тройников, устанавливаемых в санитарно-технических кабинах.

Примечание. Размер 50 х 40 указан для тройников типов ССС, РСР, ССР.

Таблица 12

мм

d	d 1	альфа = 87°30'
d	d 1	l 1	l 2	l 3
90,0	50,0	103	151	150
110,0	50,0	128	151	150

Пример условного обозначения тройника типа КСК с углом \alpha = 87°30' для соединения с трубами диаметром 110 мм и 50 мм из ПНД:

Тройник Т 110К х 110С х 50К-ПНД ГОСТ 22689.2

То же, тройника типа КСК с углом \alpha = 45° для соединения труб тех же диаметров из ПНД:

Тройник Т 45° 110К х 110С х 50К-ПНД ГОСТ 22689.2

10. КРЕСТОВИНЫ

10.1 Крестовины должны изготовляться следующих типов:

КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 33);

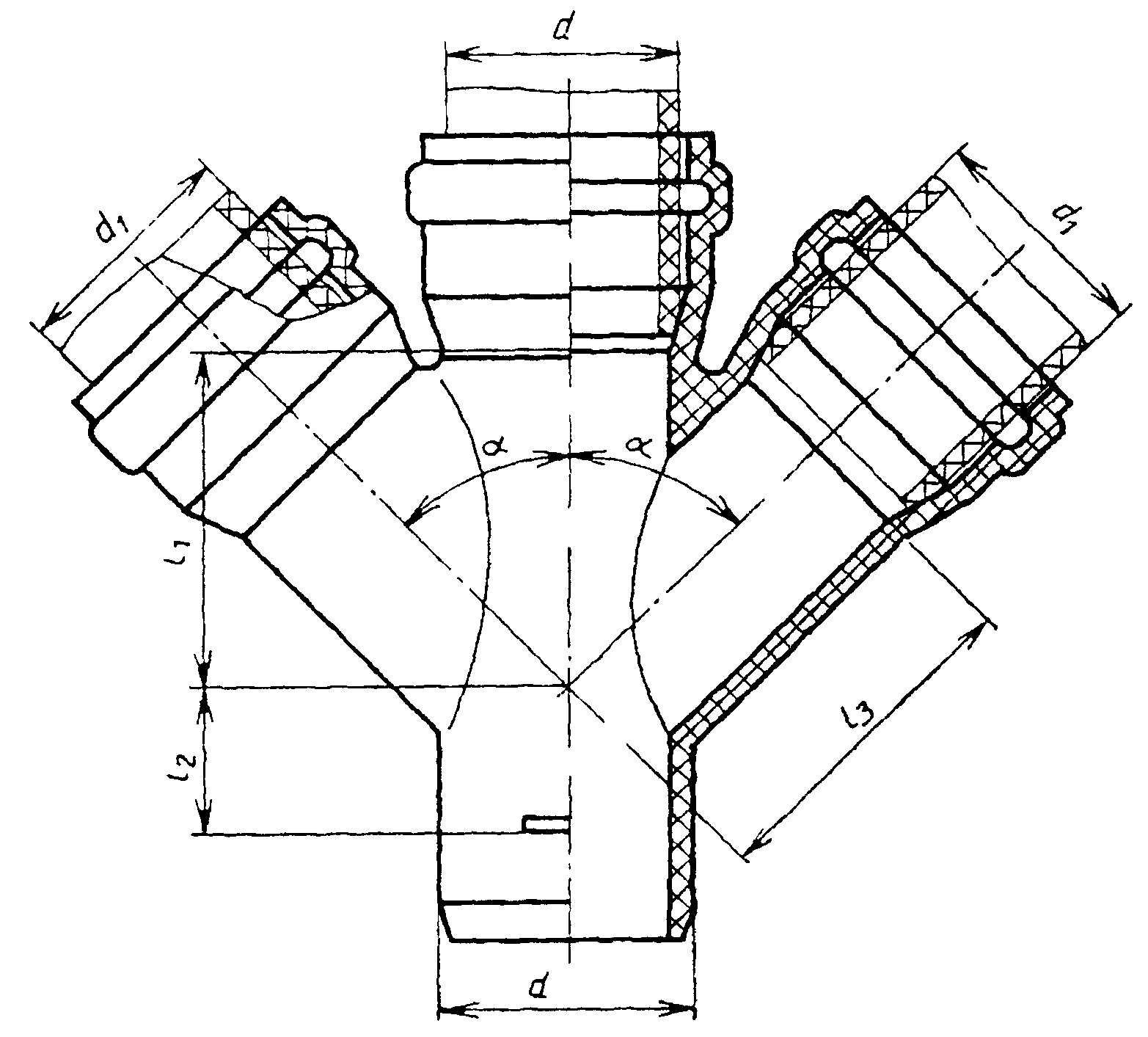

Крестовина типа КкКК

рис. 33

Черт. 33

СкКК — с раструбом для соединения сваркой, двумя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 34);

Крестовина типа СкКК

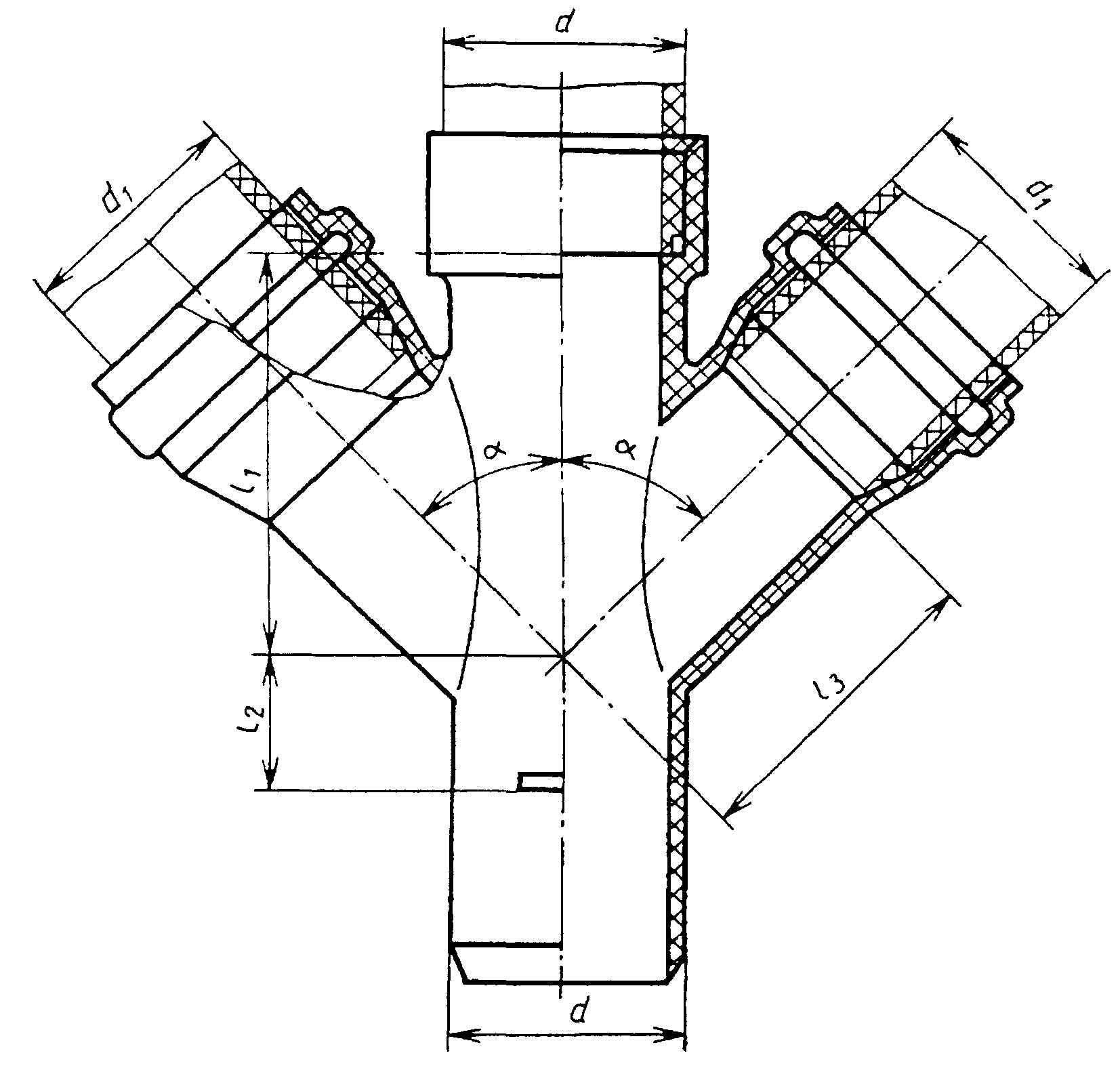

рис. 34

Черт. 34

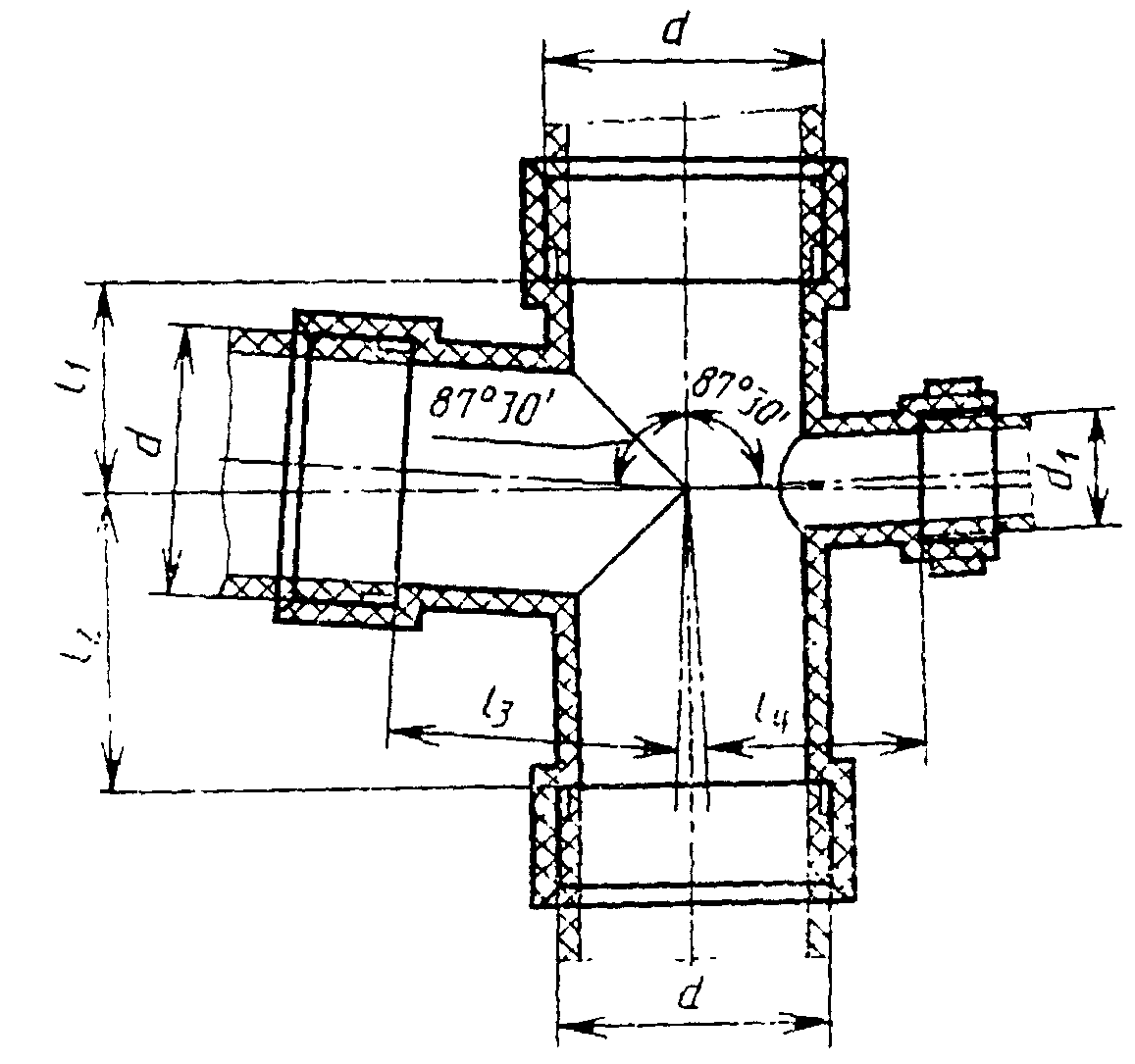

СССР — с тремя раструбами для соединения сваркой и раструбом для соединения гайкой (черт. 35);

Крестовина типа СССР

рис. 35

Черт. 35

СССК — с тремя раструбами для соединения сваркой и раструбом для соединения уплотнительным кольцом (черт. 36);

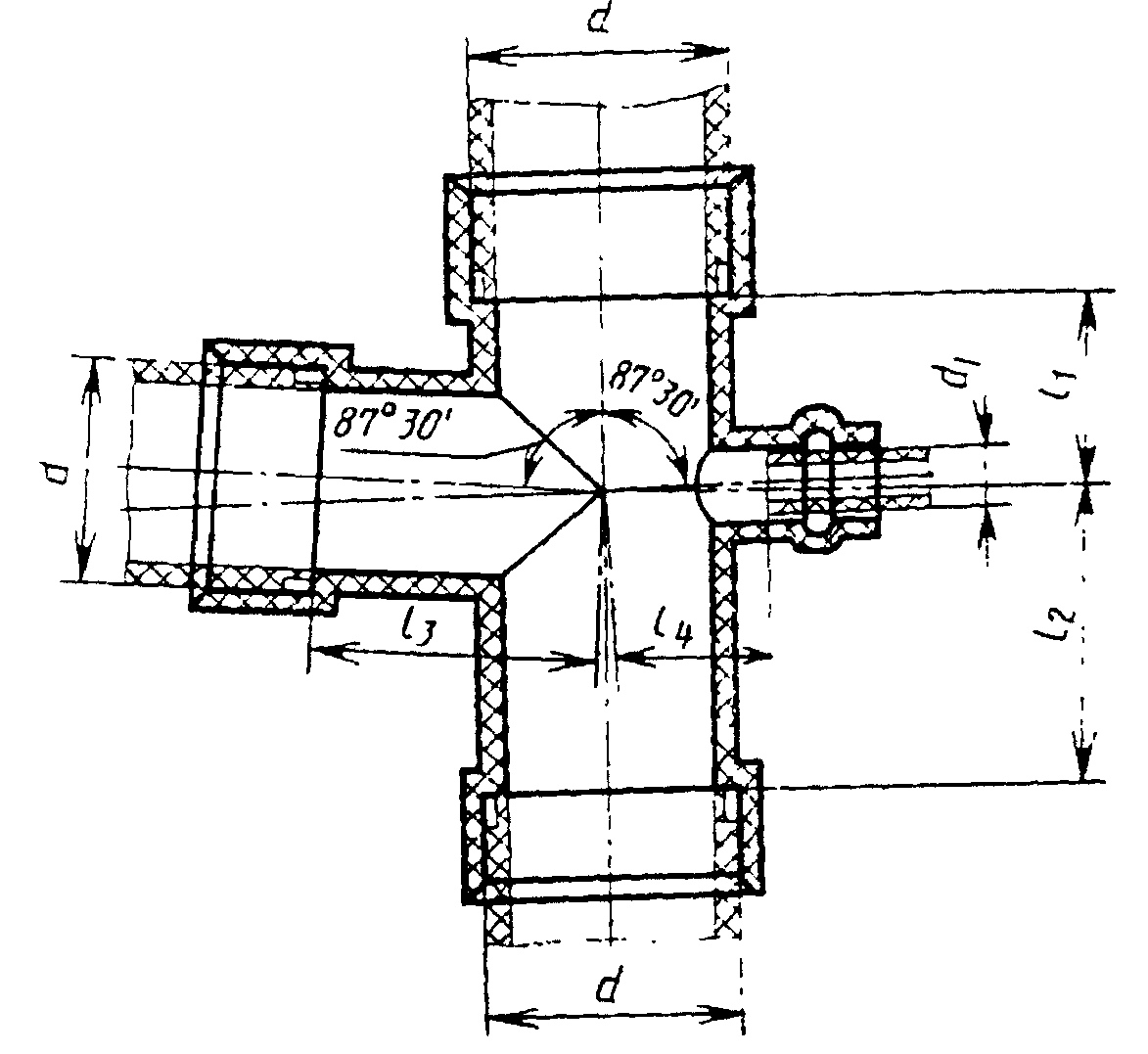

Крестовина типа СССК

рис. 36

Черт. 36

СССС — с четырьмя раструбами для соединения сваркой (черт. 37).

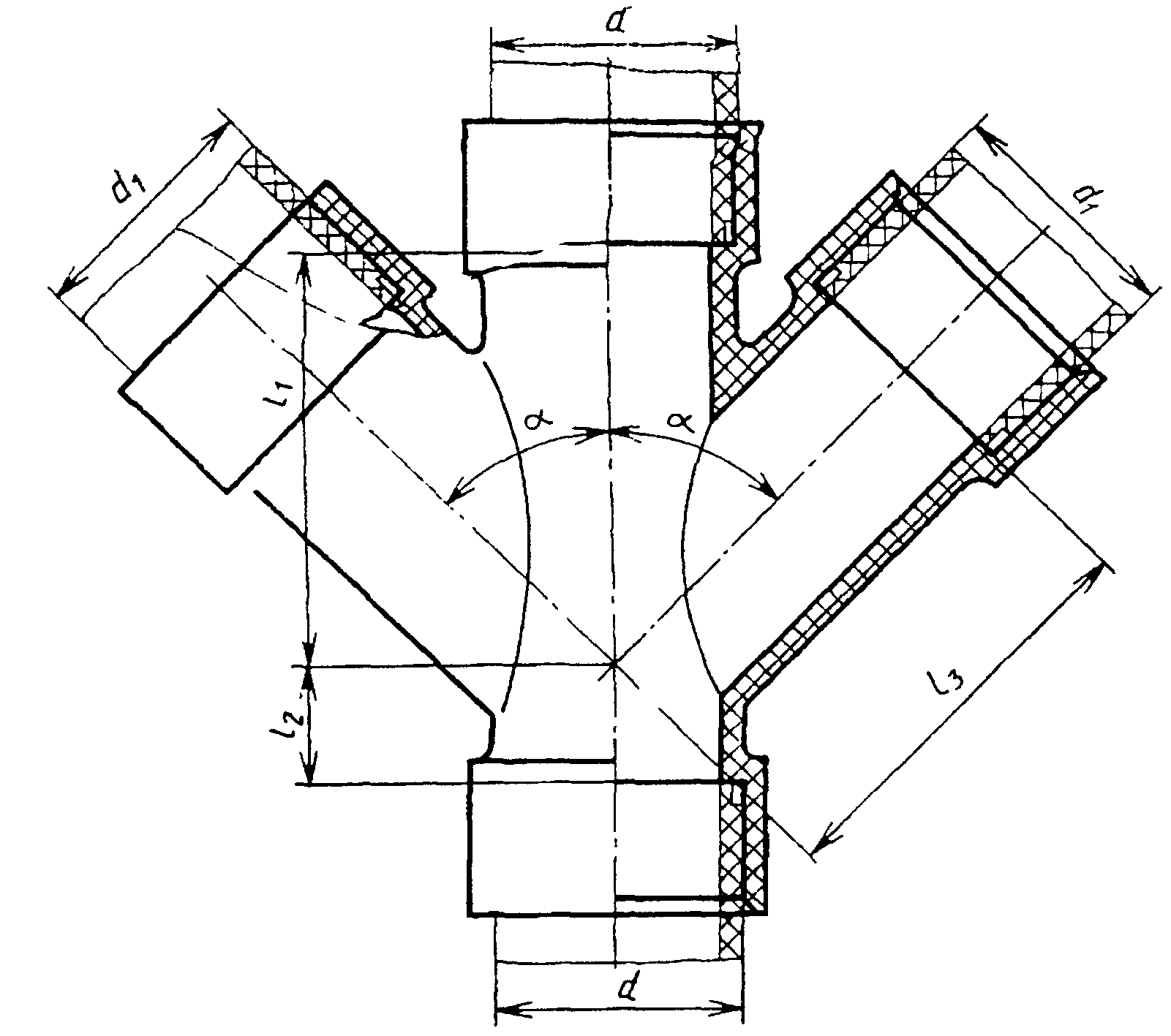

Крестовина типа СССС

рис. 37

Черт. 37

Пример условного обозначения крестовины типа СкКК с углом \alpha = 87°30' для соединения с трубами диаметром 110 мм из ПНД:

Крестовина К 110С х 110к х 110К х 110К-ПНД ГОСТ 22689.2

10.2 Размеры крестовин должны соответствовать указанным в табл. 13.

Таблица 13

мм

Тип изделия	d	d 1	альфа	l 1	l 2	l 3	l 4
СкКК	50,0	50,0	45° 87°30'	85 36	17 39	70 39	- -
СкКК	110,0	110,0	87°30'	70	58	70	-
СССС	90,0	90,0	45° 87°30'	125 63	30 59	125 63	- -
СССС	110,0	110,0	87°30'	70	85	70	-
КкКК	110,0	50,0	60° 87°30'	70 37	5 34	88 66	- -
КкКК	110,0	110,0	60° 87°30'	110 70	50 85 или 58 <*>	110 70	- -
СССР	110,0	50,0	87°30'	70	85	70	66
СССК	110,0	50,0	87°30'	70	85	70	66

<*> Для крестовин, устанавливаемых в санитарно-технических кабинах.

11. КРЕСТОВИНЫ СО СМЕЩЕННЫМИ ОСЯМИ ОТВОДОВ

11.1 Крестовины со смещенными осями отводов должны изготовляться следующих типов:

КкКК — с тремя раструбами и гладким концом для соединения уплотнительными кольцами (черт. 38);

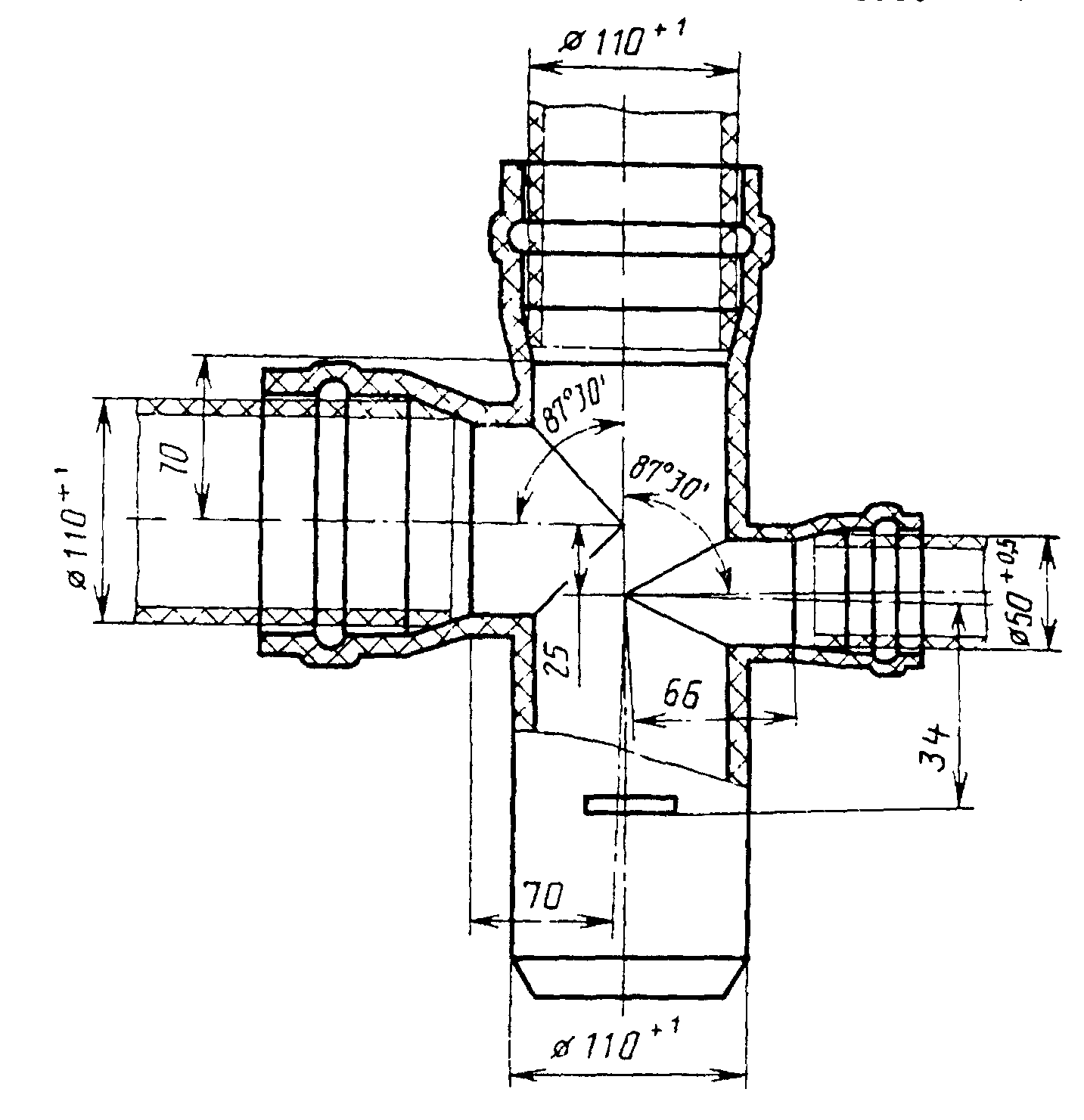

Крестовина со смещенными осями отводов типа КкКК

рис. 38

Черт. 38

СкКК — с двумя раструбами и гладким концом для соединения с помощью уплотнительных колец и раструбом для соединения сваркой (черт. 39).

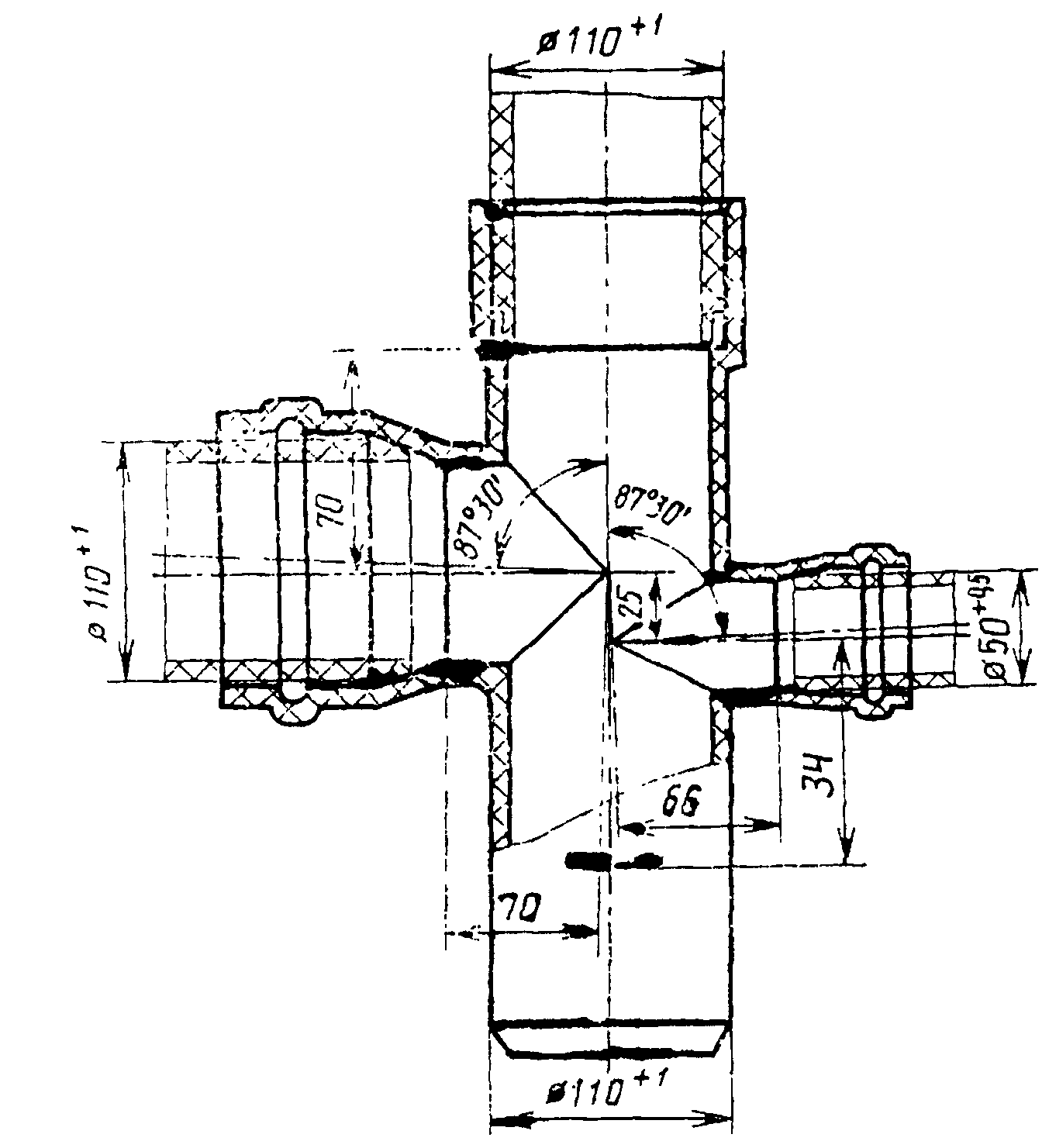

Крестовина со смещенными осями отводов типа СкКК

рис. 39

Черт. 39

Пример условного обозначения крестовины со смещенными осями отводов типа СкКК для соединения труб диаметрами 110 мм и 50 мм из ПНД:

Крестовина Ксм110С х 110к х 110К х 50К-ПНД ГОСТ 22689.2

12. ТРОЙНИКИ УНИВЕРСАЛЬНЫЕ

12.1 Тройники универсальные должны изготовляться следующих типов:

КкКс (или КкКсс) — с двумя раструбами и гладким концом для соединения уплотнительными кольцами и боковым отводом (или боковыми отводами) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 40);

Универсальный тройник типа КкКс (или КкКсс)

рис. 40

<*> В случае правого исполнения — глухая стенка.

<**> В случае левого исполнения — глухая стенка.

Черт. 40

СССС (или ССССС) — с тремя раструбами для соединения сваркой и боковым отводом (или двумя отводами) для получения двухплоскостных крестовин (или пятериков) путем приварки патрубков, указанных в разд. 3 (черт. 41).

Универсальный тройник типа СССС (или ССССС)

рис. 41

<*> В случае правого исполнения — глухая стенка.

<**> В случае левого исполнения — глухая стенка.

Черт. 41

12.2. Размеры универсальных тройников должны соответствовать указанным в табл. 14.

Таблица 14

мм

d	d 1	l 1	l 2	l 3	l 4
d	d 1	не менее
90,0	50,0	63	59	63	150
110,0	50,0	70	58	70	150

Пример условного обозначения тройника универсального типа КкКс с правым боковым отводом диаметром 50 мм для соединения с трубами диаметром 110 мм из ПНД:

Тун 110К х 110к х 110К х 50с-Пр-ПНД ГОСТ 22689.2

То же, для левого исполнения:

Тун 110К х 110к х 110К х 50с-Л-ПНД ГОСТ 22689.2

То же, тройника универсального типа ССССС с двумя боковыми отводами диаметром 50 мм для соединения с трубами диаметром 90 мм из ПНД:

Тун 90С х 90С х 90С х 50С х 50С-ПНД ГОСТ 22689.2

13. МУФТЫ

13.1 Муфты должны изготовляться следующих типов:

КК — с раструбами для соединения уплотнительными кольцами (черт. 42);

Муфта типа КК

рис. 42

Черт. 42

СС — с раструбами для соединения сваркой (черт. 43).

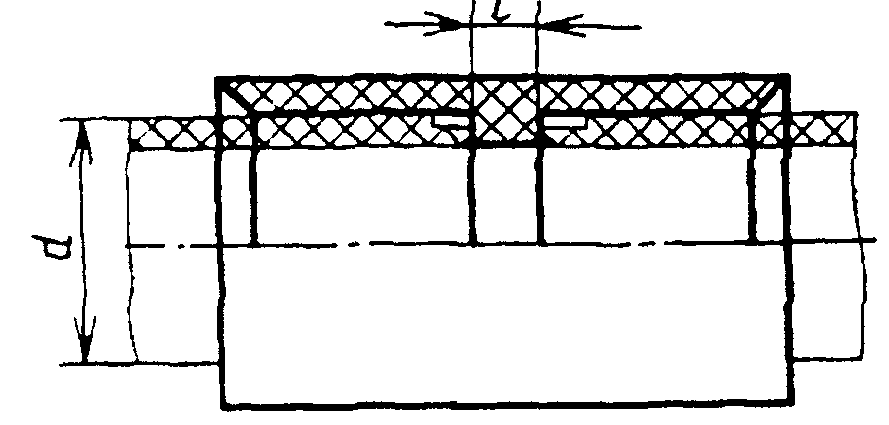

Муфта типа СС

Исполнение 1

рис. 43

Исполнение 2

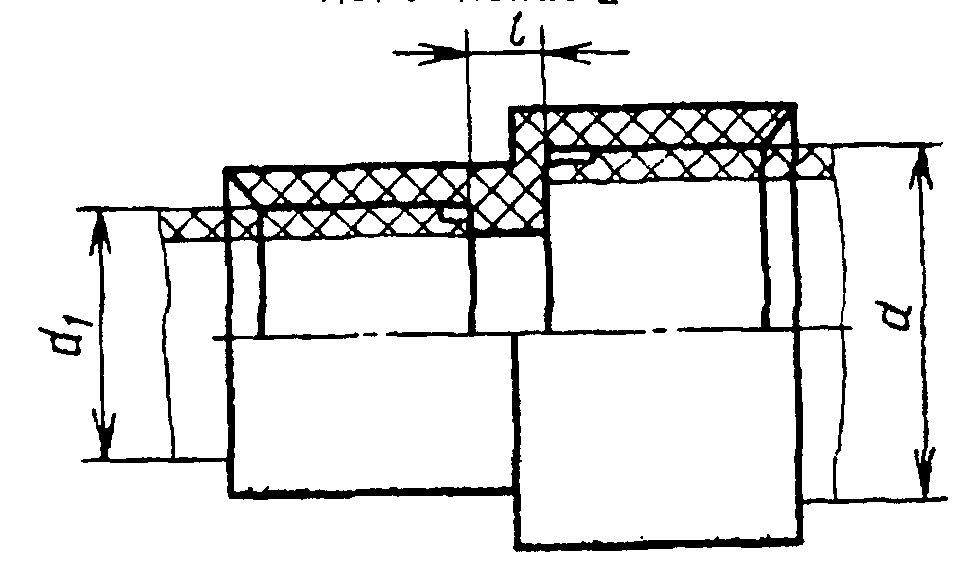

рис. 44

Черт. 43

13.2 Размеры муфт должны соответствовать указанным в табл. 15.

Таблица 15

мм

d	L	l
d	не менее
50,0	87	5
90,0 110,0	153

Пример условного обозначения муфты типа СС для соединения труб диаметрами 50 мм и 40 мм из ПНД:

Муфта М 50С х 40С-ПНД ГОСТ 22689.2

14. РЕВИЗИИ

14.1 Ревизии должны изготовляться следующих типов:

К — с раструбом и гладким концом для соединения уплотнительным кольцом (черт. 44).

Ревизия типа К

рис. 45

Черт. 44

С — с раструбами для соединения сваркой (черт. 45).

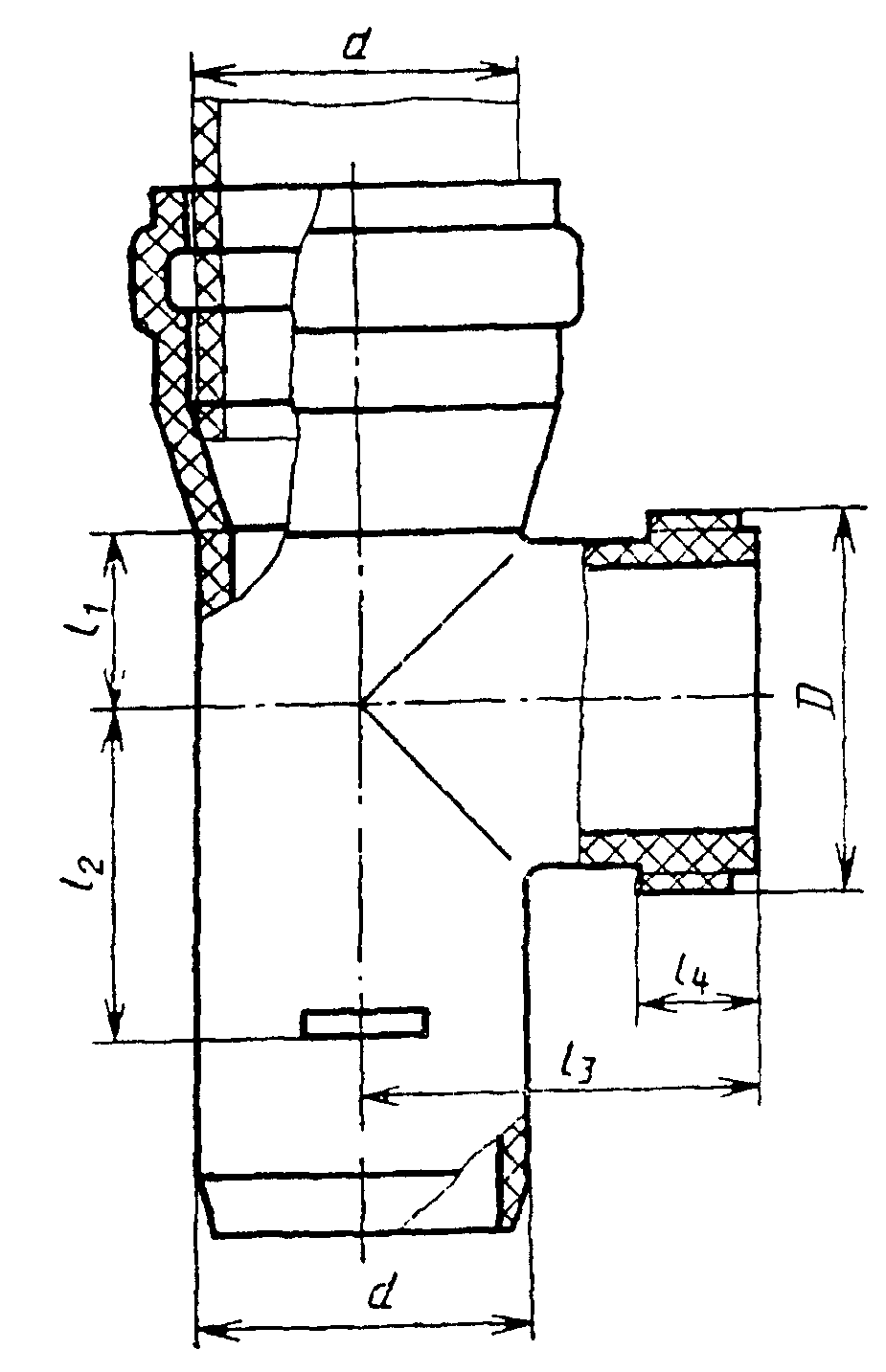

Ревизия типа С

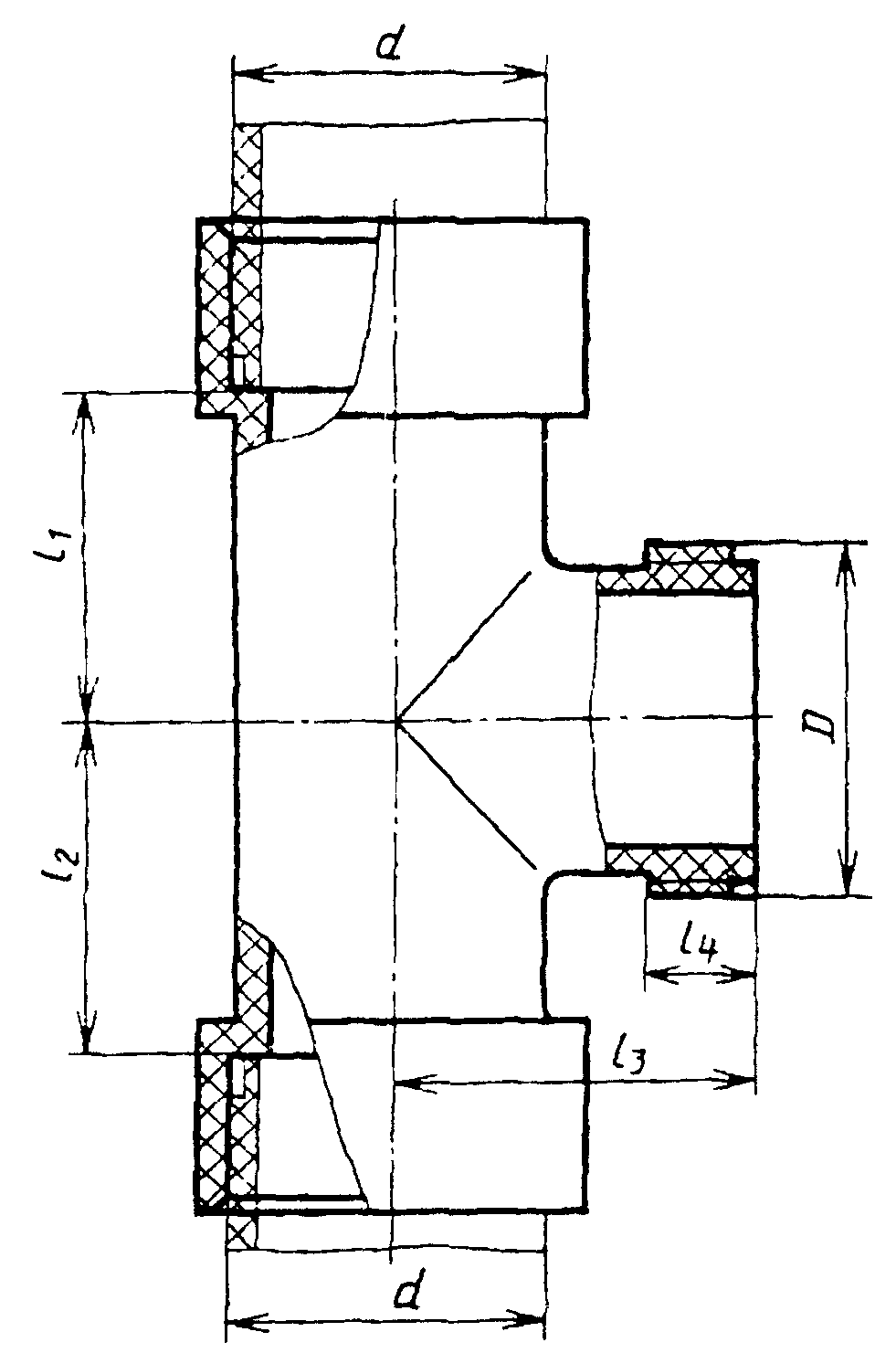

рис. 46

Черт. 45

14.2 Размеры ревизий должны соответствовать указанным в табл. 16.

Таблица 16

                                                            мм

d	D	l 1	l 2	l 3	l 4
d	D	не менее
50,0	СпУп60 х 3	39	39	48	15
90,0	СпУп110 х 5	57	70	82	25
110,0	СпУп130 х 5	70	85	88	25

Пример условного обозначения ревизии типа К для соединения с трубами диаметром 110 мм из ПНД:

Ревизия Р 110К-ПНД ГОСТ 22689.2

15. ЗАГЛУШКИ И КРЫШКИ

15.1. Конструкция и размеры заглушек должны соответствовать черт. 46 и табл. 17; конструкция и размеры крышек - черт. 47 и табл. 18.

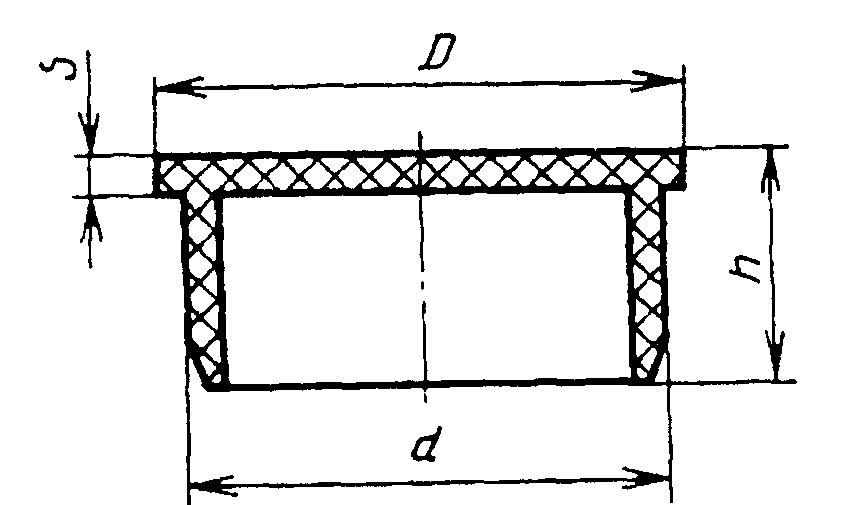

Заглушка

рис. 47

Черт. 46

Таблица 17

мм

d	D	S	h
40,0	52	3,5	35
50,0	64	4,0	40
90,0	106	5,0	60
110,0	126	5,0	60

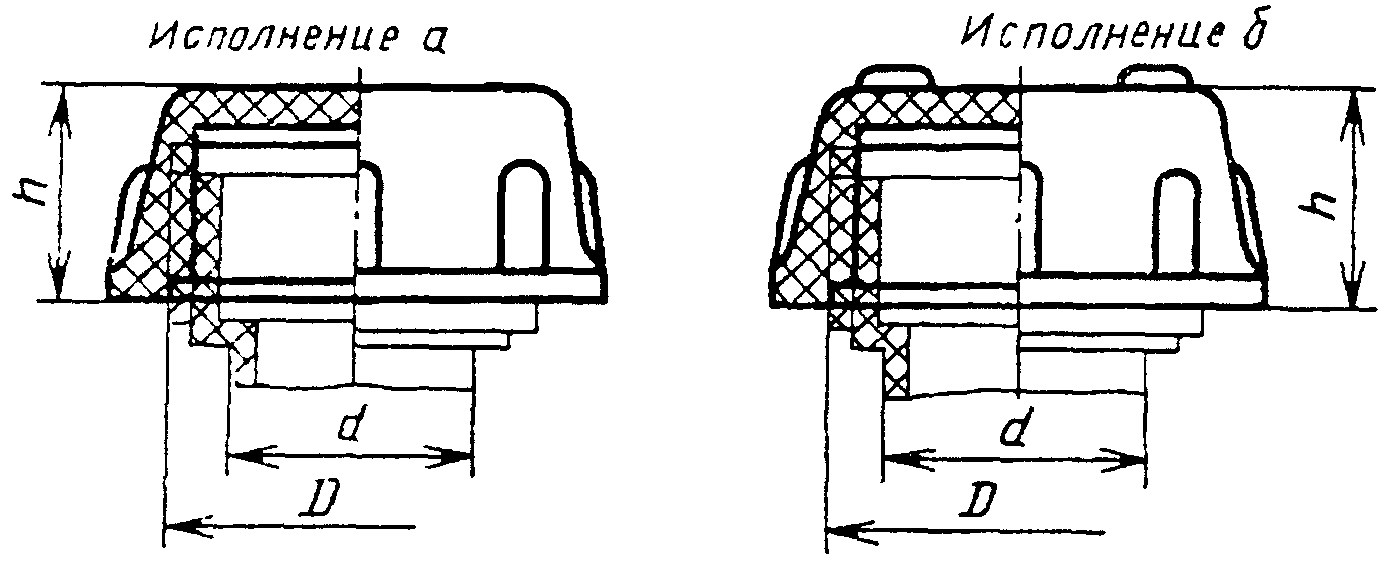

Крышка

рис. 48

Черт. 47

Таблица 18

мм

d	D	h
40,0	СпУп 50 х 3	21
50,0	СпУп 60 х 3	21
90,0	СпУп 110 х 5	32
110,0	СпУп 130 х 5	32

Пример условного обозначения заглушки для раструба фасонной части диаметром 110 мм из ПНД:

Заглушка З 110-ПНД ГОСТ 22689.2

То же, крышки исполнения «б» для раструба фасонной части диаметром 50 мм из ПНД:

Крышка К 50(б)-ПНД ГОСТ 22689.2

16. ГАЙКИ НАКИДНЫЕ

16.1. Конструкция и размеры накидных гаек должны соответствовать указанным на черт. 48 и в табл. 19.

Гайка накидная

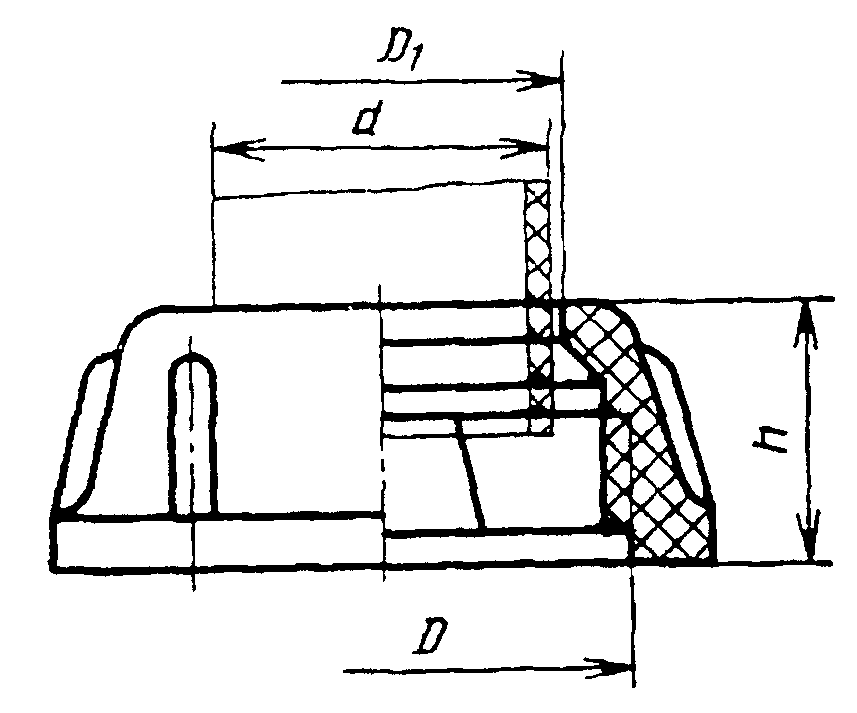

рис. 49

Черт. 48

Таблица 19

мм

d	D	D 1	h, не менее
40,0	СпУп 50 х 3	41	21
50,0	СпУп 60 х 3	51	21
90,0	СпУп 110 х 5	91	32
110,0	СпУп 130 х 5	111	32

Пример условного обозначения гайки накидной канализационной из ПНД для труб диаметром 50 мм:

Гайка Г 50-ПНД ГОСТ 22689.2

17. ЛЕНТА ПРОКЛАДОЧНАЯ

17.1. Лента прокладочная полиэтиленовая предназначена для установки между наружной поверхностью канализационного трубопровода и внутренней поверхностью металлических креплений.

17.2. Конструкция и размеры прокладочной ленты должны соответствовать указанным на черт. 49.

Масса 1 м — 0,020 кг

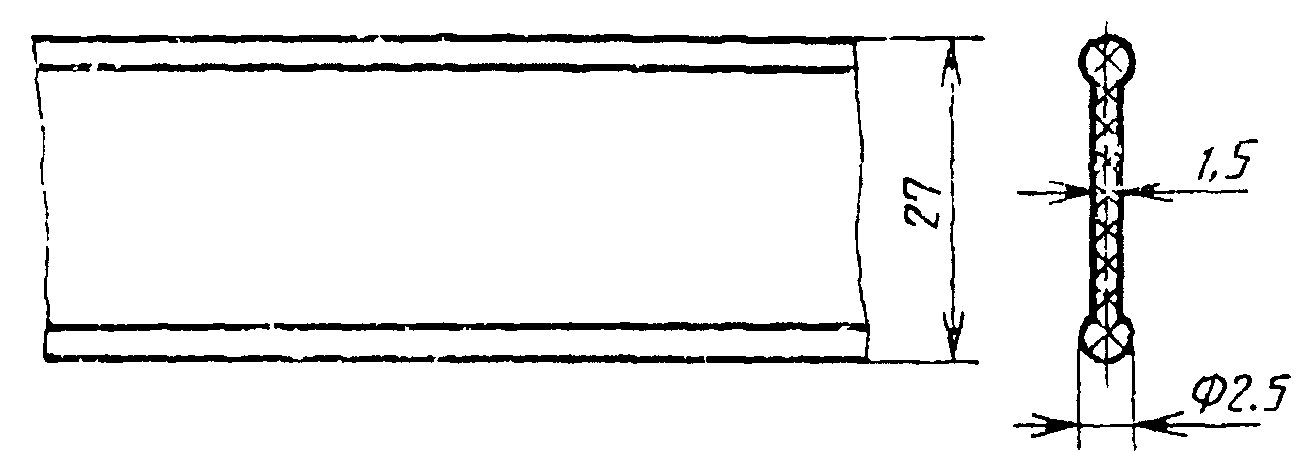

рис. 50

Масса 1 м — 0,020 кг

Черт. 49

Условное обозначение прокладочной ленты из ПВД:

Лента ЛП-ПНД ГОСТ 22689.2

17.3. Лента должна изготовляться из полиэтилена высокого давления по ГОСТ 16337.

18. КОЛЬЦА УПЛОТНИТЕЛЬНЫЕ

18.1. Резиновые уплотнительные кольца предназначены для комплектации канализационных фасонных частей из ПНД и ПВД.

18.2. Конструкция и размеры уплотнительных колец должны соответствовать указанным на черт. 50 и в табл. 20.

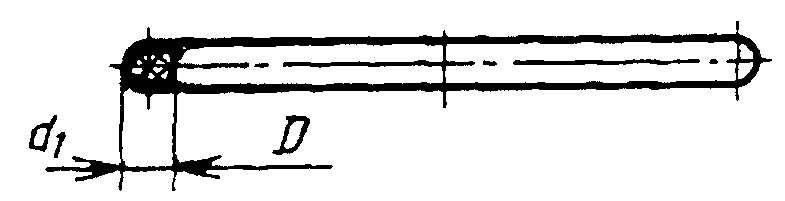

рис. 51

Черт. 50

Таблица 20

мм

Номинальный диаметр трубы	D	d 1
50,0	+1 49 -0,5 +1,2	+0,4 6 +0,4
90,0	89 -0,6 +1,4	7 +0,4
110,0	109 -0,7	7

Пример условного обозначения уплотнительного кольца для комплектации фасонной части с номинальным диаметром 50 мм:

Кольцо Куп 50 ГОСТ 22689.2

18.3. Резина для уплотнительных колец должна иметь твердость по Шору в пределах 30 — 45 и относительную остаточную деформацию после старения в воздушной среде при сжатии на 40% и температуре 70 °С в течение 24 ч не более 25%.

19. ПРОКЛАДКИ УПЛОТНИТЕЛЬНЫЕ

19.1. Уплотнительные прокладки предназначены для комплектации канализационных фасонных частей из ПНД и ПВД с резьбовыми раструбами.

19.2. Конструкция и размеры уплотнительных прокладок должны соответствовать указанным на черт. 51 и в табл. 21.

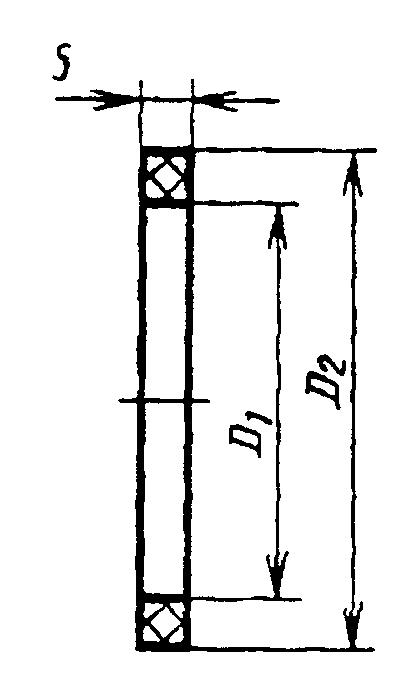

рис. 52

Черт. 51

Таблица 21

мм

Номинальный диаметр трубы	D 1	Пред. откл.	D 1	Пред. откл.	S
40,0	39	+1,0	45	-1,2	2
50,0	49	+1,0	55	-1,2	2
90,0	93	+1,4	102	-1,4	3
110,0	112	+1,4	122	-1,4	3

Пример условного обозначения уплотнительной прокладки для канализационной фасонной части с номинальным диаметром резьбового раструба 50 мм:

Прокладка П 50 ГОСТ 22689.2

19.3. Уплотнительные прокладки должны изготовляться из резины по ГОСТ 7338 или из формовой резины по действующим техническим условиям.

Приложение

Справочное

Таблица 22

Теоретическая масса 1 м полиэтиленовых
канализационных труб

d	Масса 1 м труб, кг
d	ПНД	ПВД
40,0	0,228	0,322
50,0	0,423	0,409
90,0	0,782	1,068
110,0	1,117	1,580

Таблица 23

Теоретическая масса полиэтиленовых фасонных частей

Наименование изделия	d	d 1	альфа	Тип	Масса фасонных частей, кг
Наименование изделия	d	d 1	альфа	Тип	ПНД	ПВД
Патрубки	50,0 90,0 110,0	- — -	- — -	КС	0,039 0,10 0,16	0,04 0,13 0,22
	50,0 90,0 110,0	- — -	- — -	Кс	0,035 0,08 0,14	0,04 0,12 0,19
	40,0 50,0 90,0 110,0	- — - -	- — - -	Рс	0,020 0,025 0,10 0,16	0,02 0,025 0,13 0,22
	50,0 90,0 110,0	- — -	- — -	СР	0,026 0,11 0,16	0,03 0,16 0,25
Патрубки компенсационные	50,0 90,0 110,0	- — -	-	Кк	0,098 0,26 0,39	0,04 0,40 0,54
	50,0 90,0 110,0	- — -	-	Кс	0,088 0,22 0,34	0,09 0,35 0,54
	50,0 90,0 110,0	- — -	-	КС	0,093 0,23 0,35	0,09 0,35 0,47
Патрубки переходные	90,0 110,0 110,0	50,0 50,0 90,0	-	кК	0,097 0,13 0,17	0,13 0,20 0,28
	90,0 110,0 110,0	50,0 50,0 90,0	-	сК	0,07 0,09 0,18	0,08 0,12 0,25
	50,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0	-	сС	0,025 0,05 0,07 0,10	0,025 0,07 0,10 0,16
	50,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0	-	сР	0,033 0,06 0,08 0,17	0,033 0,13 0,17 0,25
Патрубки приборные	50,0 90,0 110,0	- — -	-	Ук	0,078 0,20 0,29	0,078 0,22 0,46
Патрубки приборные	50,0 90,0 110,0	- — -	-	УС	0,061 0,12 0,15	0,06 0,13 0,25
Отводы приборные	90,0 110,0	- -	-	Ук	0,18 0,40	0,28 0,65
Отводы приборные	90,0 110,0	- -	-	УС	0,20 0,37	0,31 0,60
Отводы	90,0 110,0	90,0 110,0	30°	Кк	0,14 0,22	0,22 0,36
	50,0 90,0 110,0	50,0 90,0 110,0	45°	Кк	0,052 0,15 0,27	0,052 0,24 0,43
	50,0 90,0 110,0	50,0 90,0 110,0	87°30'	Кк	0,065 0,20 0,32	0,065 0,31 0,52
	90,0 110,0	90,0 110,0	30°	СК	0,12 0,19	0,18 0,31
	50,0 50,0 90,0 110,0	40,0 50,0 90,0 110,0	45°	СК	0,040 0,048 0,05 0,12	0,040 0,048 0,19 0,37
	50,0 50,0 90,0 110,0	40,0 50,0 90,0 110,0	87°30'	СК	0,049 0,062 0,17 0,31	0,049 0,062 0,27 0,49
	90,0 110,0	90,0 110,0	30°	СС	0,08 0,12	0,17 0,20
	40,0 50,0 90,0 110,0	40,0 50,0 90,0 110,0	45°	СС	0,021 0,031 0,09 0,16	0,02 0,03 0,18 0,26
	40,0 50,0 90,0 110,0	40,0 50,0 90,0 110,0	87°30'	СС	0,035 0,050 0,14 0,23	0,035 0,050 0,22 0,37
	90,0 110,0	90,0 110,0	30°	СР	0,15 0,22	0,23 0,35
	50,0 50,0 90,0 110,0	40,0 50,0 50,0 110,0	45°	СР	0,031 0,056 0,21 0,32	0,031 0,056 0,33 0,51
	50,0 50,0 90,0 110,0	40,0 50,0 90,0 110,0	87°30'	СР	0,047 0,056 0,21 0,32	0,047 0,056 0,33 0,51
Тройники	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	45°	КкК	0,115 0,23 0,33 0,34 0,55	0,115 0,33 0,50 0,51 0,89
	110,0	110,0	60°	КкК	0,49	0,79
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	87°30'	КкК	0,099 0,19 0,27 0,29 0,43	0,099 0,27 0,42 0,43 0,70
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	45°	КСК	0,111 0,21 0,30 0,31 0,52	0,111 0,30 0,60 0,46 0,83
	110,0	110,0	60°	КСК	0,46	0,74
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	87°30'	КСК	0,094 0,17 0,25 0,25 0,43	0,094 0,24 0,38 0,38 0,21
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	45°	ССК	0,100 0,17 0,29 0,24 0,47	0,100 0,24 0,45 0,37 0,76
	110,0	110,0	60°	ССК	0,39	0,63
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	87°30'	ССК	0,078 0,13 0,21 0,19 0,36	0,078 0,18 0,32 0,29 0,58
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	45°	ССС	0,070 0,085 0,16 0,23 0,23 0,39	0,070 0,085 0,22 0,36 0,34 0,63
	110,0	110,0	60°	ССС	0,33	0,54
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	87°30'	ССС	0,053 0,062 0,11 0,18 0,17 0,29	0,053 0,062 0,15 0,27 0,26 0,47
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	45°	РСР	0,093 0,109 0,24 0,40 0,33 0,60	0,095 0,109 0,34 0,57 0,50 0,96
	110,0	110,0	60°	РСР	0,52	0,83
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	87°30'	РСР	0,075 0,083 0,19 0,32 0,26 0,48	0,075 0,083 0,27 0,49 0,39 0,78
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	45°	ССР	0,083 0,099 0,16 0,33 0,24 0,50	0,083 0,099 0,22 0,51 0,36 0,81
	110,0	110,0	60°	ССР	0,42	0,68
	50,0 50,0	40,0 50,0	87°30'	ССР	0,060 0,071	0,060 0,071
	50,0 50,0 90,0 90,0 110,0 110,0	40,0 50,0 50,0 90,0 50,0 110,0	87°30'	ССР	0,06 0,071 0,12 0,25 0,18 0,39	0,06 0,071 0,17 0,38 0,27 0,62
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	45°	СкК	0,104 0,20 0,31 0,28 0,50	0,104 0,28 0,48 0,42 0,81
	110,0	110,0	60°	СкК	0,44	0,70
	50,0 90,0 90,0 110,0 110,0	50,0 50,0 90,0 50,0 110,0	87°30'	СкК	0,082 0,15 0,24 0,21 0,39	0,082 0,21 0,37 0,32 0,63
	50,0	50,0	-	КудкК	0,151	0,151
	90,0 110,0	50,0 50,0	-	КкудК	0,40 0,57	0,56 0,85
Крестовины	110,0 110,0	50,0 110,0	60°	КкКК	0,32 0,66	0,48 1,06
	110,0 110,0	50,0 110,0	87°30'	КкКК	0,30 0,59	0,46 0,94
	50,0	50,0	45°	СкКК	0,144	0,144
	50,0 110,0	50,0 110,0	87°30'	СкКК	0,115 0,49	0,115 0,78
	90,0	90,0	45°	СССС	0,30	0,46
	90,0 110,0	90,0 110,0	87°30'	СССС	0,21 0,36	0,33 0,57
	110,0	50,0	87°30'	СССР	0,31	0,47
	110,0	50,0	87°30'	СССК	0,32	0,48
Крестовины со смещенными	110,0	50,0	-	КкКК	0,46	0,70
осями отводов	110,0	50,0	-	СкКК	0,39	0,59
Тройники универсальные	90,0 110,0	50,0 50,0	-	КкКс	0,29 0,44	0,40 0,66
	90,0 110,0	50,0 50,0	-	КкКсс	0,29 0,47	0,41 0,71
	90,0 110,0	50,0 50,0	-	СССС	0,19 0,30	0,26 0,46
	90,0 110,0	50,0 50,0	-	ССССС	0,20 0,31	0,28 0,47
Муфты	50,0 90,0 110,0	- — -	-	КК	0,053 0,12 0,21	0,053 0,20 0,34
Муфты	50,0 50,0 90,0 110,0	40,0 — - -	-	СС	0,018 0,027 0,04 0,07	0,018 0,027 0,06 0,12
Ревизии	50,0 90,0 110,0	- — -	-	К	0,089 0,29 0,42	0,089 0,45 0,68
Ревизии	50,0 90,0 110,0	- — -	-	С	0,068 0,21 0,32	0,068 0,32 0,52
Заглушки	40,0 50,0 90,0 110,0	- — - -	-	-	0,017 0,027 0,08 0,12	0,017 0,027 0,13 0,23
Крышки	50,0 90,0 110,0	- — -	-	-	0,036 0,10 0,14	0,036 0,11 0,14
Гайки накидные	40,0 50,0 90,0 110,0	- — - -	-	-	0,023 0,032 0,08 0,10	0,023 0,033 0,07 0,09
