ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99). Межгосударственный стандарт. Круги отрезные. Технические условия

(введен в действие Постановлением Госстандарта России от 28.04.2003 № 134-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 21963-82*"]:::rst
  n1["ГОСТ 21963-2002"]:::rst
  click n1 "https://bukva.ai/docs/gost-21963-2002" "ГОСТ 21963-2002. Межгосударственный стандарт. Круги отрезные. Технические условия (введен в действие Постановлением Госстандарта России от 28.04.2003 N 134-ст)"
  n2["ГОСТ Р 57978-2017"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-r-57978-2017" "ГОСТ Р 57978-2017. Национальный стандарт Российской Федерации. Круги отрезные. Технические условия (утв. и введен в действие Приказом Росстандарта от 22.11.2017 N 1799-ст)"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

от 28 апреля 2003 г. № 134-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КРУГИ ОТРЕЗНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Grinding wheels for cutting-off. Specifications

ГОСТ 21963-2002 (ИСО 603-15-99, ИСО 603-16-99)

Группа Г25

39 8300

1 июля 2004 года

Предисловие

1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 95/ПК «Абразивный инструмент» (ОАО «НПК „Абразивы и шлифование“).»

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 22 от 6 ноября 2002 г.).

За принятие проголосовали:

3. Стандарт полностью соответствует требованиям международных стандартов ИСО 603-15:1999 «Продукция абразивная на связке. Размеры. Часть 15. Круги отрезные для стационарных или переносных машин», ИСО 603-16:1999 «Продукция абразивная на связке. Размеры. Часть 16. Круги отрезные для ручных машин».

В стандарте учтены требования международных и европейского стандартов: ИСО 525:1999 «Продукция абразивная. Общие положения» в части разделов 1 и 3, 4.2 и 4.11; ИСО 13942:2000 «Продукция абразивная. Предельные отклонения размеров и допуски биений» в части 4.3 и 4.5; ЕН 12413:1999 «Требования безопасности для абразивной продукции на связке» в части разделов 1, 3, пунктов 4.2 и 4.11.

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 апреля 2003 г. № 134-ст межгосударственный стандарт ГОСТ 21963-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2004 г.

5. Взамен ГОСТ 21963-82.

1. Область применения

Настоящий стандарт распространяется на отрезные круги на бакелитовой связке с упрочняющими элементами (BF) или без упрочняющих элементов (B) и вулканитовой связке с упрочняющими элементами (RF) или без упрочняющих элементов (R).

Отрезные круги предназначены для резки и прорезки металлических материалов (M) и неметаллических материалов (NM).

Требования, изложенные в разделах 3, 4 (кроме 4.2 и 4.12), 5 (кроме 5.3), 6 - 8, являются обязательными.

Обязательные требования, обеспечивающие безопасность жизни и здоровья граждан, изложены в 4.11.

Стандарт может быть использован для целей сертификации отрезных кругов.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 12.3.028-82. Система стандартов безопасности труда. Процессы обработки абразивным и эльборовым инструментом. Требования безопасности

ГОСТ 12.4.026-76 <*>. Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности.

<*> На территории Российской Федерации действует ГОСТ Р 12.4.026-2001.

ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения

ГОСТ 3060-86. Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения

ГОСТ 3647-80. Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля

ГОСТ 25961-83. Инструмент абразивный. Акустический метод контроля физико-механических свойств

ГОСТ 27595-88. Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность.

3. Классификация и размеры

3.1 Круги следует изготовлять следующих типов:

41 — плоские;

42 — с утопленным центром.

3.2. Размеры кругов должны соответствовать указанным на рисунках 1, 2 и в таблицах 1 и 2.

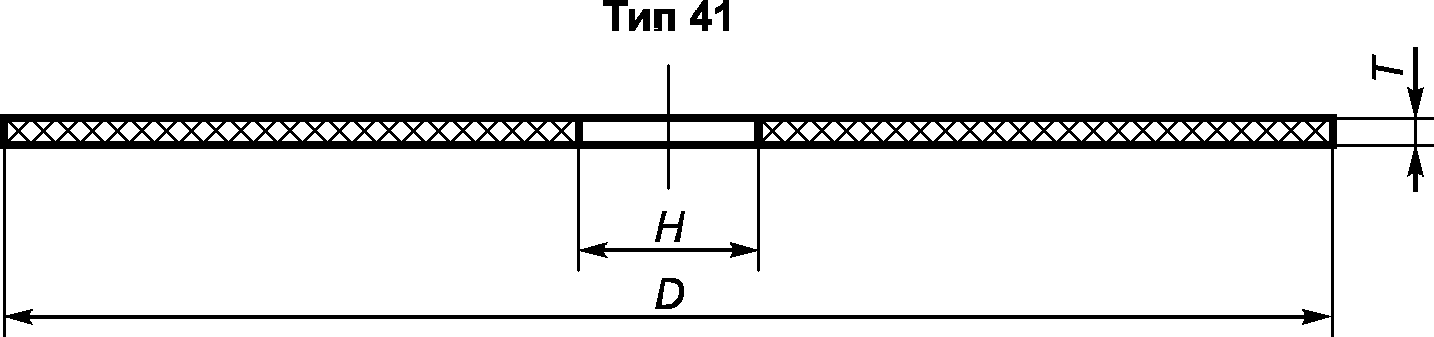

Рисунок 1

Таблица 1

В миллиметрах

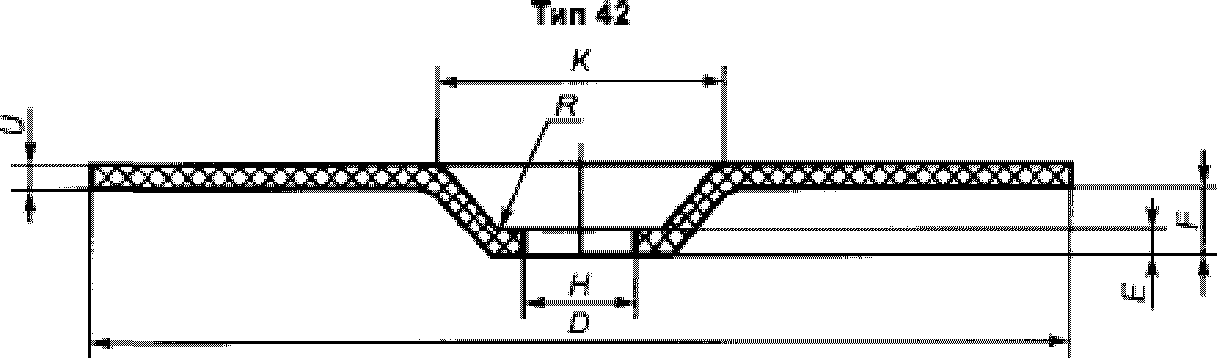

Рисунок 2

Таблица 2

В миллиметрах

Пример условного обозначения круга типа 41 с наружным диаметром D = 400 мм, высотой T = 4,0 мм, диаметром посадочного отверстия H = 32 мм, из нормального электрокорунда марки 14А, зернистостью 80-Н, со звуковым индексом (ЗИ) 41-43, на бакелитовой связке, с упрочняющими элементами для резки металла с предельной рабочей скоростью 80 м/с 2-го класса неуравновешенности:

Круг отрезной 41 400 x 4,0 x 32 14А 80-Н 41-43 BF M 80 м/с 2 кл. ГОСТ 21963-2002

4. Технические требования

4.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.

4.2. Круги могут быть изготовлены из электрокорундовых (A) и (или) карбид-кремниевых (C) материалов зернистостями 125-5 (F16 — F220) по ГОСТ 3647.

4.3. Точность изготовления кругов должна соответствовать нормам, указанным в таблице 3.

Таблица 3

В миллиметрах

4.4. Неравномерность высоты кругов <1> не должна превышать значений, указанных в таблице 4.

<1> До 1 января 2005 г.

Таблица 4

В миллиметрах

4.5. Радиальное и торцовое биения <1> круга не должны превышать значений, указанных в таблице 5.

Таблица 5

В миллиметрах

4.6. Выпуклость плоскостей круга <2> не должна превышать неравномерность высоты круга.

<1> С 1 января 2005 г.

<2> До 1 января 2005 г.

4.7. Классы неуравновешенности по ГОСТ 3060: 1 и 2 — для зернистостей 63 и мельче; 1, 2 или 3 — для зернистостей 80 и крупнее.

4.8 Круги не должны иметь трещин.

4.9. Повреждения кромок не допускаются длиной и шириной более 3 мм в количестве более двух — для кругов диаметрами до 400 мм; длиной более 5 мм, шириной более 3 мм в количестве более четырех — для кругов диаметрами свыше 400 до 900 мм; длиной более 9 мм, шириной более 5 мм в количестве более шести — для кругов диаметрами свыше 900 мм.

4.10. Круги на бакелитовой связке следует изготовлять со звуковыми индексами 25 — 49, на вулканитовой связке — 23 — 45.

Значения звуковых индексов в зависимости от показаний приборов «Звук-110М» и «Звук-107» для кругов типа 41 указаны в Приложении А; для кругов типа 42 — по техническому документу, утвержденному в установленном порядке.

4.11 Предельная рабочая скорость круга должна быть, м/с:

50, 63 — для кругов на бакелитовой связке без упрочняющих элементов;

80, 100, 125 — для кругов на бакелитовой связке с упрочняющими элементами;

50, 63, 80 — для кругов на вулканитовой связке.

Требования безопасности — по ГОСТ 12.3.028 и ГОСТ 30513.

4.12 Коэффициенты резания приведены в таблице 6.

Таблица 6

4.13 На этикетке круга должны быть четко нанесены:

• товарный знак и наименование предприятия-изготовителя;
• страна-изготовитель, юридический адрес;
• условное обозначение круга (для D <= 150 мм допускается не наносить класс неуравновешенности и обозначение стандарта);
• номер партии или дата выпуска (месяц и год);
• штамп ОТК;
• знак соответствия для сертифицированной продукции;
• знаки безопасности (номера знаков 3.2; 3.5 — 3.7) по ГОСТ 12.4.026;
• предельная частота вращения круга, \text{мин}^{- 1} ;
• цветные полосы по ГОСТ 12.3.028;
• штриховой код (при наличии).

Примечания

1. В условном обозначении круга допускается использовать обозначение зернистости по ГОСТ 3647, приложение 6.

2. Интервал звуковых индексов следует наносить в количестве не более трех.

3. Номер партии или дату выпуска, а также штамп ОТК допускается наносить на упаковку.

4. На кругах с D > 500 мм допускается наносить маркировку на торцевую поверхность круга.

4.14. Круги одного размера, одной характеристики и одной партии упаковывают в картонные коробки, обеспечивающие их сохранность при транспортировании и хранении.

Допускается упаковывать круги в термоусадочную пленку.

4.15 На коробку должна быть наклеена этикетка, содержащая:

• товарный знак и наименование предприятия-изготовителя;
• страну-изготовитель, юридический адрес;
• условное обозначение круга;
• дату изготовления;
• штамп ОТК;
• количество кругов.

5. Правила приемки

5.1. Для контроля соответствия кругов требованиям настоящего стандарта предприятие-изготовитель должно проводить приемочный контроль и периодические испытания по ГОСТ 15.309.

5.2 Объем выборки при приемочном контроле:

4.8, 4.9, 4.13 - 100%, 3.2, 4.3 - 4.7, 4.10 - 10% от партии, но не менее 5 шт., 4.11 - 1% от партии, но не менее 3 шт. — для кругов с рабочей скоростью до 63 м/с, 5% от партии, но не менее 5 шт. — для кругов с рабочей скоростью свыше 63 м/с, 4.14 - не менее 5 коробок от партии.

5.3. Объем периодических испытаний: по 4.12 - не менее 5 шт. от партии, не реже одного раза в год.

6. Методы контроля

6.1. Контроль размеров следует проводить с применением универсальных средств измерений. Контроль по 4.8, 4.13 и 4.14 - визуальный.

6.2. Неравномерность высоты круга следует определять по разности максимального и минимального значений измеряемой высоты в четырех диаметрально противоположных точках периферии круга, расположенных на расстоянии (10 +/- 1) мм от его кромки.

6.3 Контроль неуравновешенности кругов — по ГОСТ 3060.

Примечание. Контроль неуравновешенности кругов с D <= 250 мм допускается не проводить.

6.4 Звуковые индексы следует контролировать по ГОСТ 25961.

6.5. Испытания кругов на механическую прочность — по ГОСТ 12.3.028 и ГОСТ 30513.

6.6. Коэффициент K резания (отношение площади разрезанной заготовки к площади изношенной части круга) при срабатывании круга до 0,75 от начального вычисляют по формуле

K = \frac{4S_{\text{з}}n}{\pi(D_{\text{к}}^{2} - D_{\text{н}}^{2})} , (1)

где n — количество резов круга;

S_{\text{з}} — площадь сечения разрезаемой заготовки, см2;

D_{\text{н}} и D_{\text{к}} — диаметр круга до и после резки, см.

7. Транспортирование и хранение

7.1 Транспортирование и хранение — по ГОСТ 27595.

8. Гарантии изготовителя

8.1. Изготовитель должен гарантировать соответствие кругов требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.

(обязательное)

ПРИБОРОВ ЗВУК-110М И ЗВУК-107 ПРИ КОНТРОЛЕ КРУГОВ ТИПА 41

Таблица А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Продолжение таблицы А.1

Окончание таблицы А.1
