МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete slabs of unstressed fittings for рavements of city roads. Structure and dimensions

ГОСТ 21924.2-84

Группа Ж33

ОКП 58 4621

Дата введения
1 января 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством жилищно-коммунального хозяйства РСФСР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 30.09.83 № 210.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5781-82	5, 6
ГОСТ 6727-80	6
ГОСТ 10884-94	5
ГОСТ 21924.0-84	2, 4
ГОСТ 21924.3-84	7
СНиП 2.01.01-82	1
СНиП 2.03.01-84	1

5. Издание (январь 2002 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 5-88).

1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку H-30 и H-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °C включ.

При применении плит в климатическом районе IVA должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °C при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. № 1).

2. Форма и основные параметры плит — по ГОСТ 21924.0.

3. Технические показатели плит приведены в табл. 1.

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт. 1 - 7.

Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIC по ГОСТ 10884 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781.

Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1 — К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту — в табл. 3.

5, 6. (Измененная редакция, Изм. № 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов — по ГОСТ 21924.3.

8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.

9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.

Таблица 1

Марка плиты	Класс бетона по прочности на сжатие	Марка бетона по прочности на растяжение при изгибе	Площадь постели, м2	Расход материалов
				Бетон на плиту, м3	Сталь, кг
					на плиту	на 1 м2 постели
1	2	3	4	5	6	7
1П35.28-30	В30	50	9,6	1,63	113,92	11,87
2П35.28-30	В22,5
1П35.28-10	В30				79,36	8,27
2П35.28-10	В22,5
1П30.18-30	В30		5,2	0,88	66,26	12,74
2П30.18-30	В22,5				46,48	8,94
1П30.18-10	В30
2П30.18-10	В22,5				37,24	7,16
1П18.18-30	В30		3,0	0,48	46,94	15,65
2П18.18-30	В22,5				33,80	11,27
1П18.18-10	В30
2П18.18-10	В22,5				23,02	7,67
1П18.15-30	В30		2,6	0,41	35,12	13,51
2П18.15-30	В22,5				24,88	9,57
1П18.15-10	В30
2П18.15-10	В22,5				20,26	7,79
1ПББ35.20-30	В30		7,8	1,35	100,43	12,88
1ПББ35.20-10					71,27	9,14
1ПТ35-30			6,1	1,03	79,75	13,07
2ПТ35-30	В22,5
1ПТ35-10	В30				56,58	9,28
2ПТ35-10	В22,5
1ПШ13-30	В30		4,0	0,72	25,22	6,30
1ПШД13-30				0,76
1ПШП13-30				0,77
1ПШ12-30			3,5	0,63	24,02	6,86
1ПШД12-30				0,66
1ПШП12-30				0,67
1ДПШ13-30			2,0	0,36	16,25	8,12
1ДПШ12-30			1,7	0,31	15,48	9,10
1ППШ13-30			2,0	0,36	16,60	8,30
1ППШ12-30			1,7	0,31	15,83	9,31

Плиты П35.28, П30.18, П18.18 и П18.15

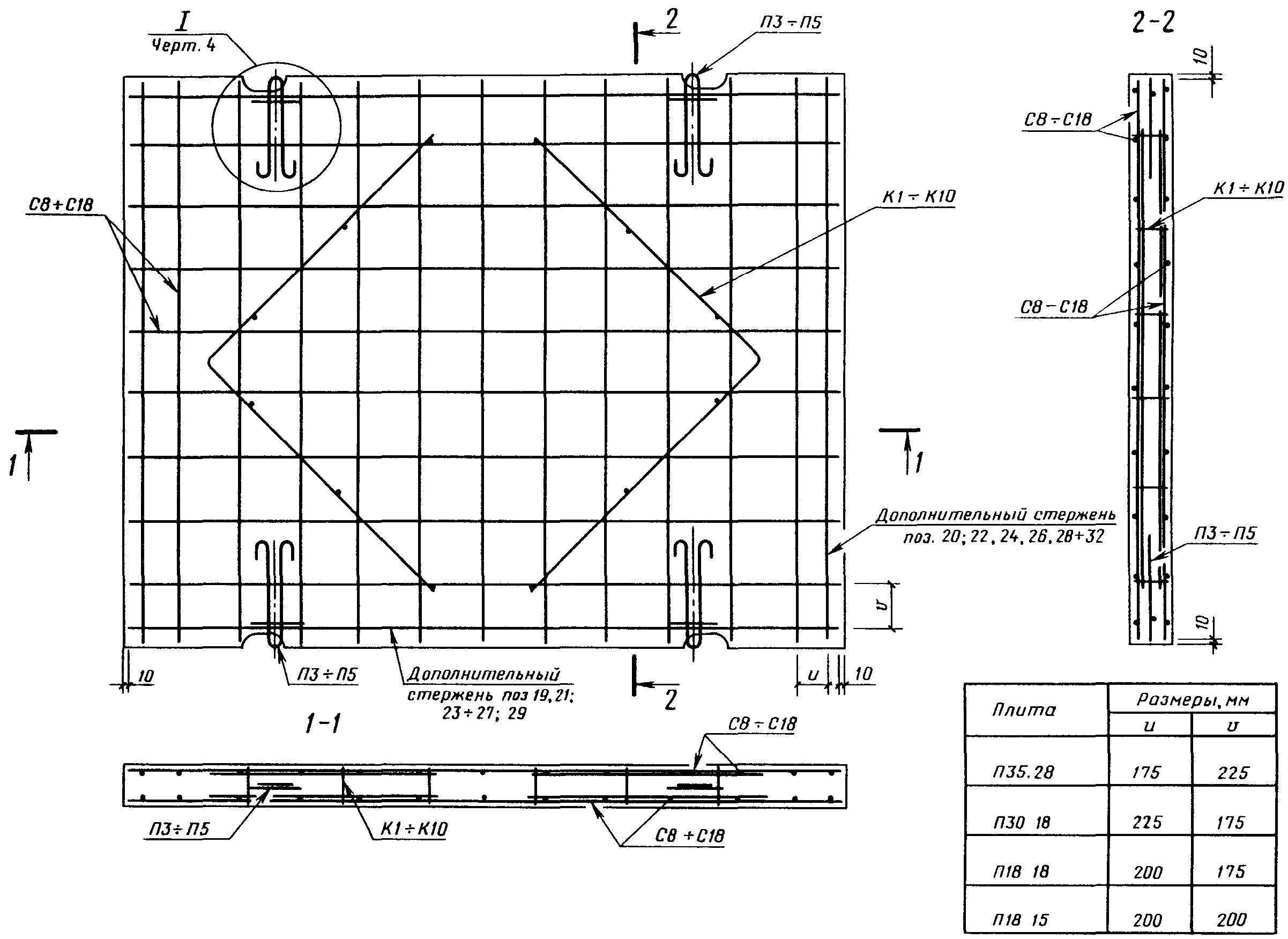

рис. 1

Черт. 1

Плита ПББ35.20

рис. 2

Черт. 2

Плита ПТ35

рис. 3

Черт. 3

рис. 4

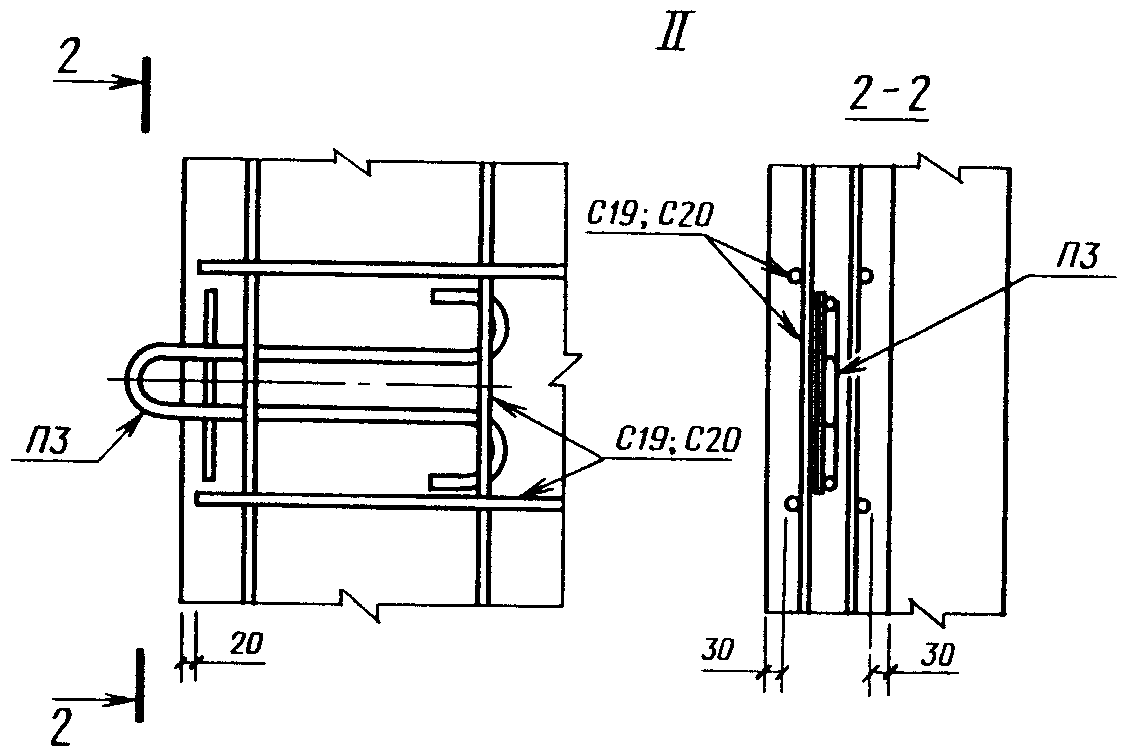

рис. 5

рис. 6

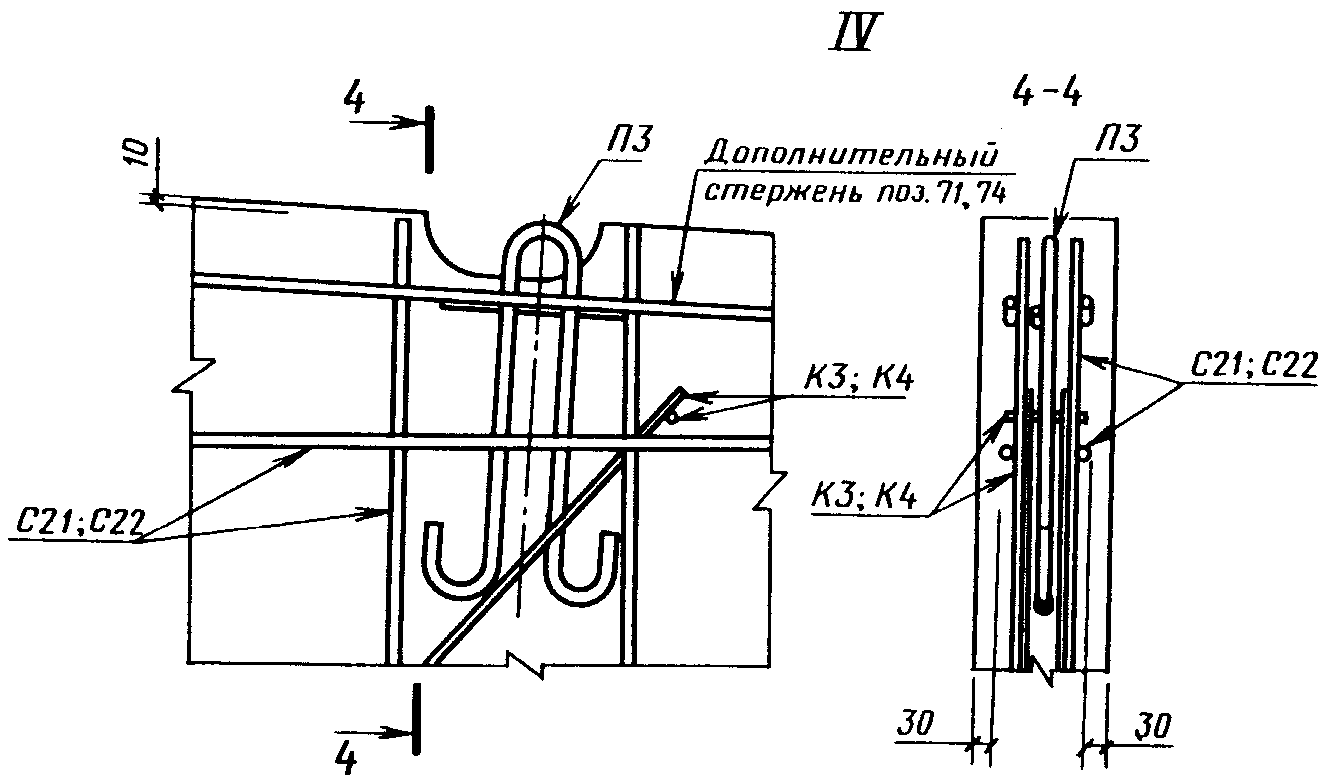

рис. 7

Черт. 4

Плиты ПШ13, ПШ12, ПШД13, ПШД12, ПШП13 и ПШП12

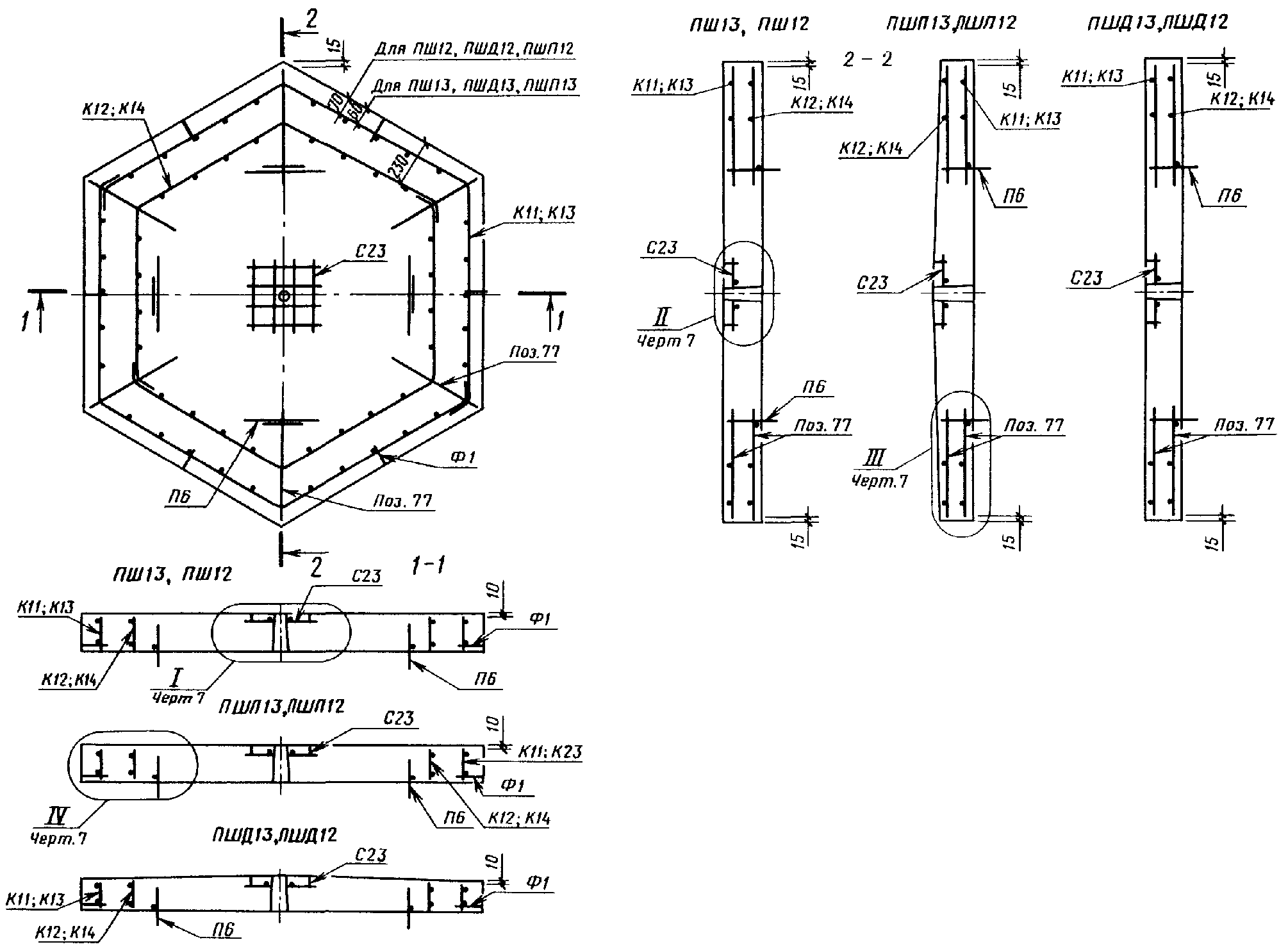

рис. 8

Черт. 5

Плиты ДПШ13 и ДПШ12

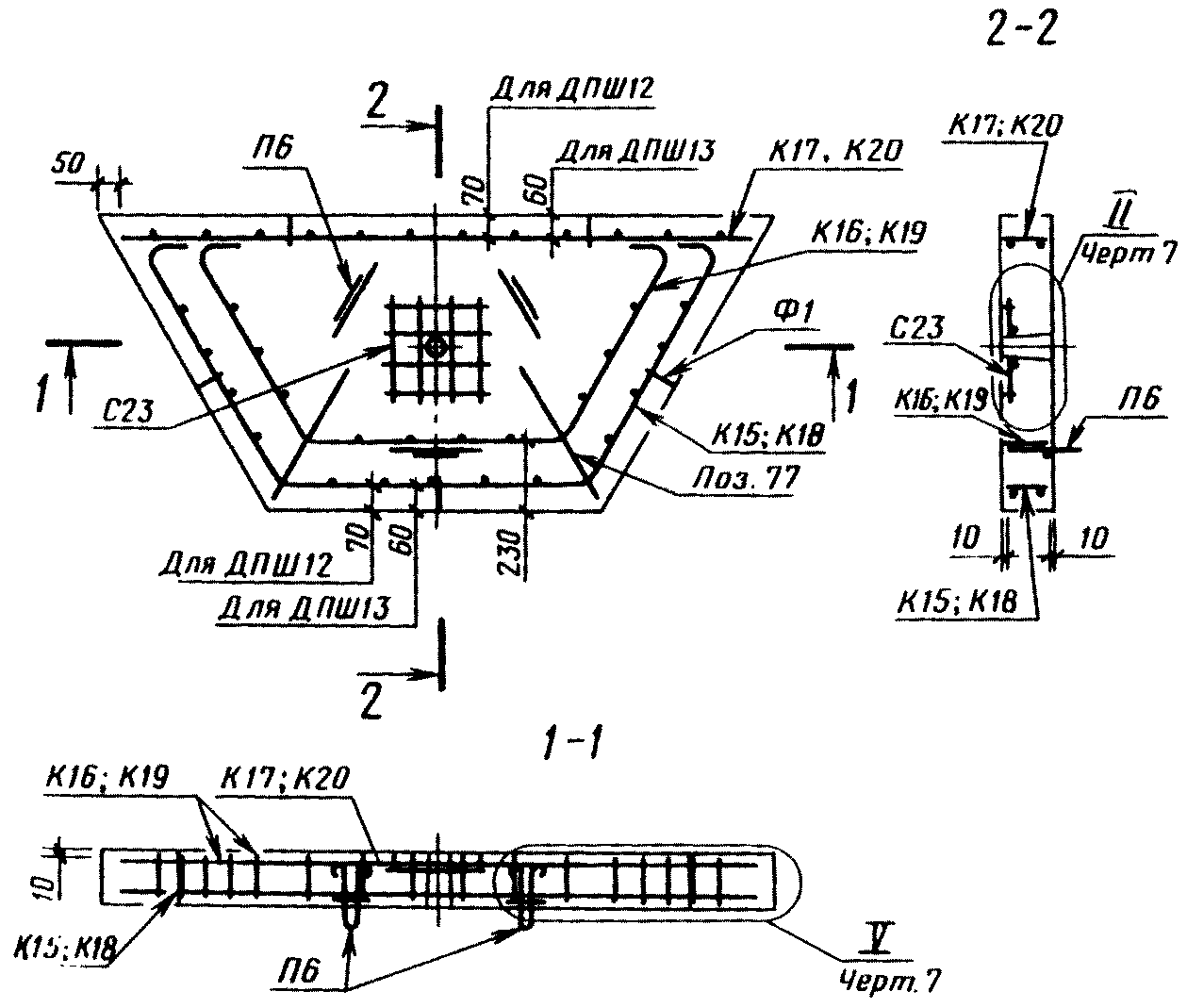

рис. 9

Плиты ППШ13 и ППШ12

рис. 10

Черт. 6

рис. 11

рис. 12

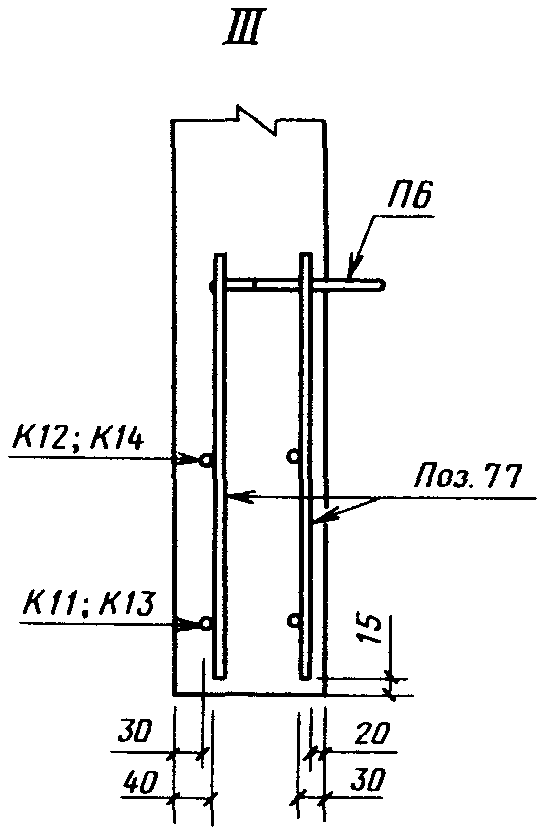

рис. 13

рис. 14

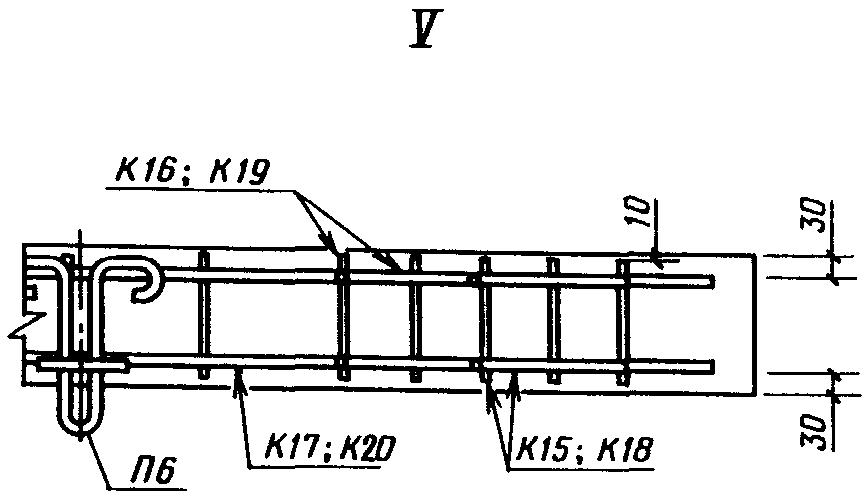

рис. 15

рис. 16

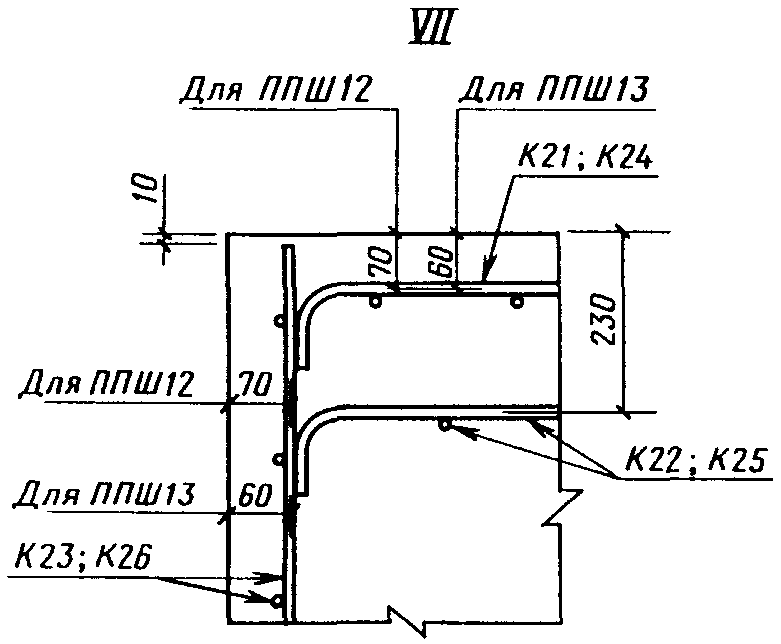

рис. 17

Черт. 7

Таблица 2

Марка плиты	Арматурные сетки		Арматурные каркасы		Монтажные петли		Скобы		Фиксаторы		Отдельные стержни
	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Поз.	Число
1	2	3	4	5	6	7	8	9	10	11	12	13
1П35.28-30, 2П35.28-30	С8	2	K1	2	П3	4	-	-	-	-	19 20	4
1П35.28-10, 2П35.28-10	С9		K2								21 22
1П30.18-30	С10		K3		П4						23 24
2П30.18-30, 1П30.18-10	С11		K4								25 26
2П30.18-10	С12		K5								27 28
1П18.18-30	С13		K6		П5						29	8
2П18.18-30, 1П18.18-10	С14		K7								24
2П18.18-10	С15		K8								26
1П18.15-30	С16		K9								29 30	4
2П18.15-30, 1П18.15-10	С17		K10								24 31
2П18.15-10	С18		K8								26 32
1ПББ35.20-30	С19		K9	3	П3		Ск1	4			33
1ПББ35.20-10	С20		K10								35
1ПТ35-30, 2ПТ35-30	С21		K3								71
											72 73	2
1ПТ35-10, 2ПТ35-10	С22		K4								74	4
											75 76	2
1ПШ13-30, 1ПШД13-30, 1ПШП13-30	С23	1	K11, K12	2	П6		-	-	Ф1	6	77	12
1ПШ12-30, 1ПШД12-30, 1ПШП12-30			K13, K14
1ДПШ13-30			K15 — K17	1		3				5		4
1ДПШ12-30			K18 — K20
1ППШ-13-30			K21 — K23							6		6
1ППШ12-30			K24 — K26

Таблица 3

кг

Марка плиты	Арматурная сталь по ГОСТ 5781										Арматурная сталь по ГОСТ 6727			Всего
	Класс А-III				Класс А-I						Класс Вр-I
	Диаметр, мм			Итого	Диаметр, мм					Итого	Диаметр, мм		Итого
	8	10	12		8	10	12	14	16		4	5
1П35.28-30, 2П35.28-30	-	43,78	61,80	105,58	-	0,60	-	6,08	-	6,68	-	1,66	1,66	113,92
1П35.28-10, 2П35.28-10	28,04	42,96	-	71,00								1,68	1,68	79,36
1П30.18-30	-	23,50	37,06	60,56			3,76	-		4,36		1,34	1,34	66,26
2П30.18-30, 1П30.18-10	15,02	25,74	-	40,76								1,36	1,36	46,48
2П30.18-10	16,50	-		16,50	15,02					19,38				37,24
1П18.18-30	-		43,04	43,04	-	2,88	-			2,88		1,02	1,02	46,94
2П18.18-30, 1П18.18-10		29,90	-	29,90										33,80
2П18.18-10	19,10	-		19,10								1,04	1,04	23,02
1П18.15-30	-	12,78	18,44	31,22								1,02	1,02	35,12
2П18.15-30, 1П18.15-10	8,16	12,82	-	20,98										24,88
2П18.15-10	8,18	-		8,18	8,16					11,04		1,04	1,04	20,26
1ПББ35.20-30	-	34,20	55,14	89,34	-	1,20		6,08	2,28	9,56		1,53	1,53	100,43
1ПББ35.20-10	21,90	38,28	-	60,18										71,27
1ПТ35-30, 2ПТ35-30	-	27,76	43,30	71,06		0,60			-	6,68		2,01	2,01	79,75
1ПТ35-10, 2ПТ35-10	17,78	30,08	-	47,86								2,04	2,04	56,58
1ПШ13-30, 1ПШД13-30, 1ПШП13-30	-	21,34		21,34		2,88		-		2,88	1,00	-	1,00	25,22
1ПШ12-30, 1ПШД12-30, 1ПШП12-30		20,14		20,14										24,02
1ДПШ13-30		13,32		13,32		2,16				2,16	0,77		0,77	16,25
1ДПШ12-30		12,55		12,55										15,48
1ППШ13-30		13,72		13,72							0,72		0,72	16,60
1ППШ12-30		12,95		12,95										15,83

Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковым с арматурной сталью класса А-III.

Таблица 4

Марка плиты	Контрольная нагрузка (без учета собственного веса плиты), кН (тс), при испытании плит
Марка плиты	по прочности	по трещиностойкости
1П35.28-30	115,6 (11,8)	63,7 (6,5)
2П35.28-30	113,7 (11,6)	62,7 (6,4)
1П35.28-10	67,6 (6,9)	37,2 (3,8)
2П35.28-10	66,6 (6,8)	37,2 (3,8)
1П30.18-30	107,8 (11,0)	59,8 (6,1)
2П30.18-30	68,6 (7,0)	37,2 (3,8)
1П30.18-10	69,6 (7,1)	38,2 (3,9)
2П30.18-10	33,3 (3,4)	18,6 (1,9)
1П18.18-30	184,2 (18,8)	100,9 (10,3)
2П18.18-30	128,4 (13,1)	70,6 (7,2)
1П18.18-10	129,4 (13,2)	71,5 (7,3)
2П18.18-10	78,4 (8,0)	43,1 (4,4)
1П18.15-30	179,3 (18,3)	99,0 (10,1)
2П18.15-30	122,5 (12,5)	67,6 (6,9)
1П18.15-10	123,5 (12,6)	67,6 (6,9)
2П18.15-10	73,5 (7,5)	40,2 (4,1)
1ПББ.35.20-30	69,6 (7,1)	38,2 (3,9)
1ПББ.35.20-10	38,2 (3,9)	21,6 (2,2)
1ПТ35-30	83,3 (8,5)	46,1 (4,7)
2ПТ35-30	82,3 (8,4)	45,1 (4,6)
1ПТ35-10	50,0 (5,1)	27,4 (2,8)
2ПТ35-10	50,0 (5,1)	27,4 (2,8)
1ПШ13, 1ПШД13, 1ПШП13	94,1 (9,6)	51,9 (5,3)
1ПШ12, 1ПШД12, 1ПШП12	79,4 (8,1)	44,1 (4,5)
