ГОСТ 21924.3-84. Плиты железобетонные для покрытий городских дорог. Арматурные и монтажно-стыковые изделия. Конструкции и размеры

(введен Постановлением Госстроя СССР от 30.09.1983 № 210)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ ИЗДЕЛИЯ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete slabs for рavements of city roads. Structure fittings рroducts. Structure and dimensions

ГОСТ 21924.3-84

1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно напряженных плит по ГОСТ 21924.1-84 и плит с ненапрягаемой арматурой по ГОСТ 21924.2-84, предназначенных для устройства постоянных и временных городских дорог.

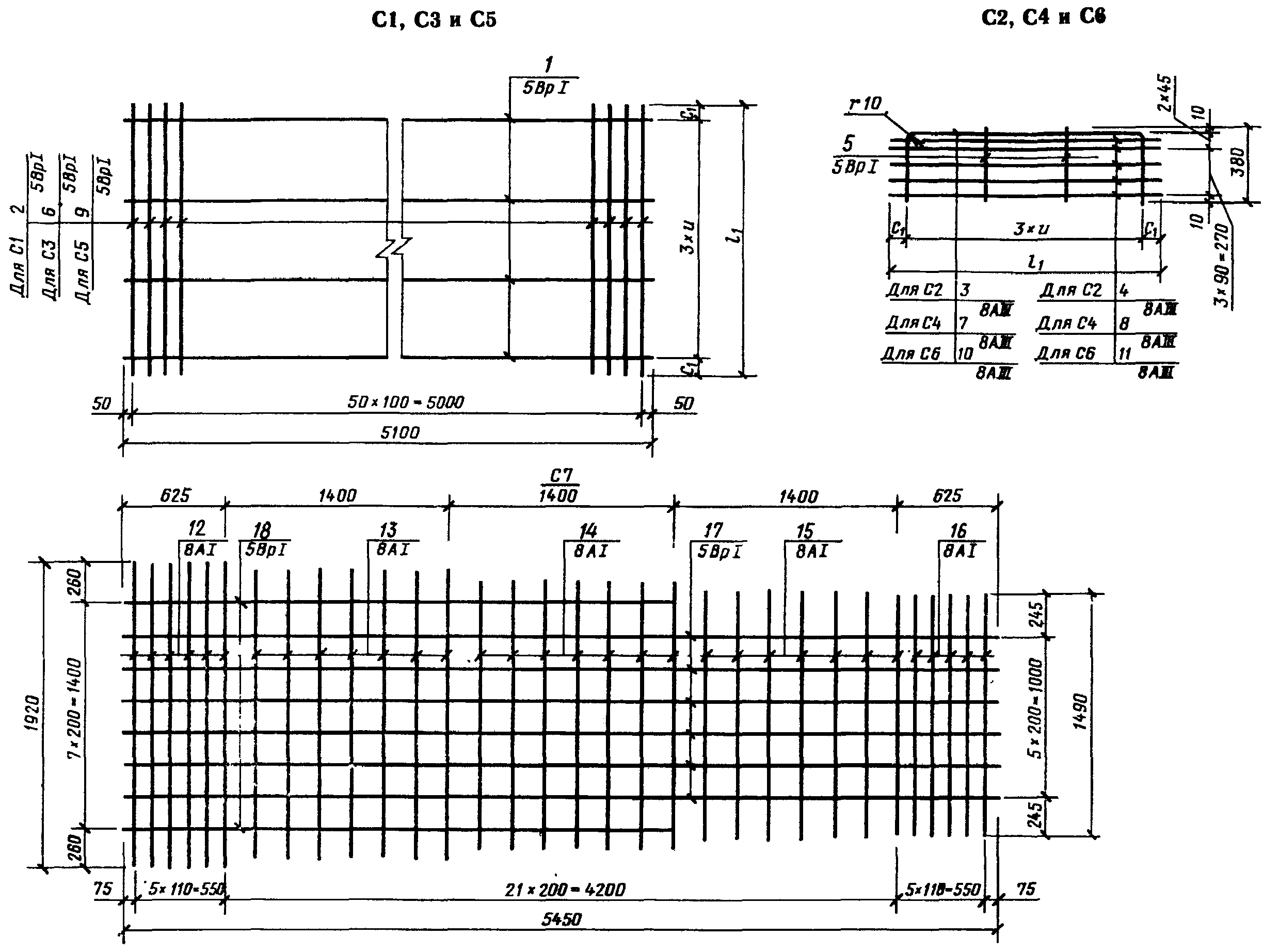

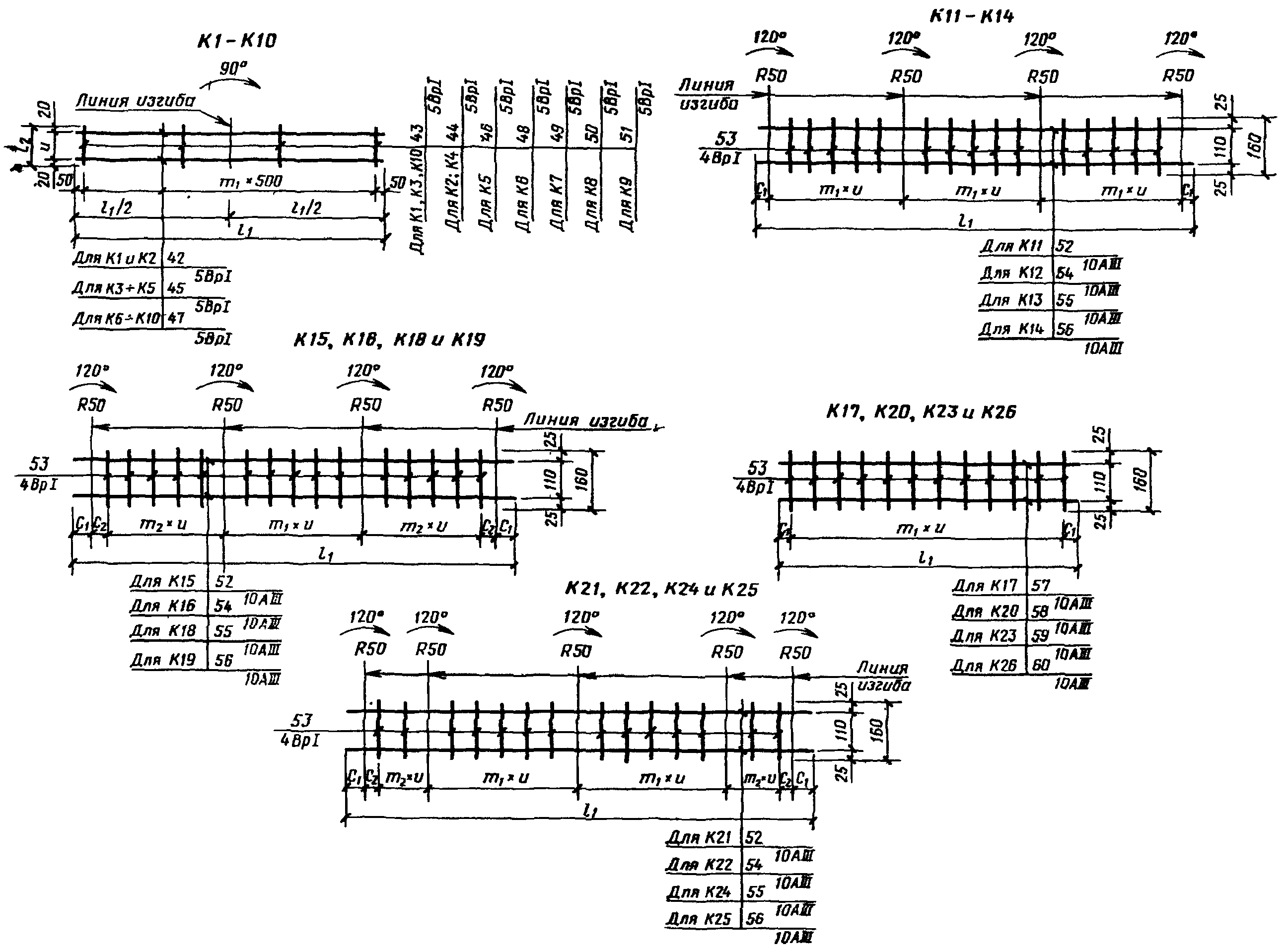

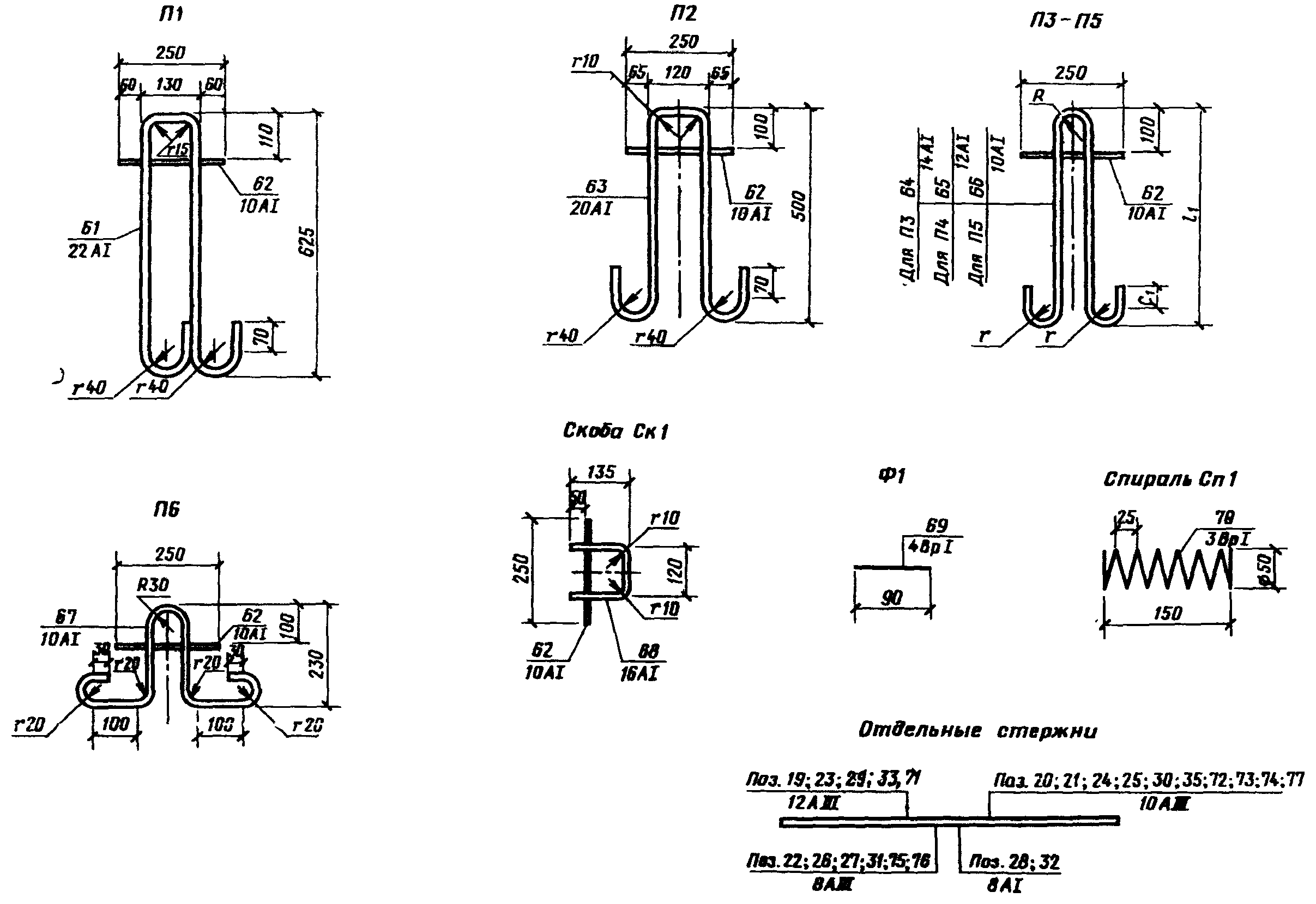

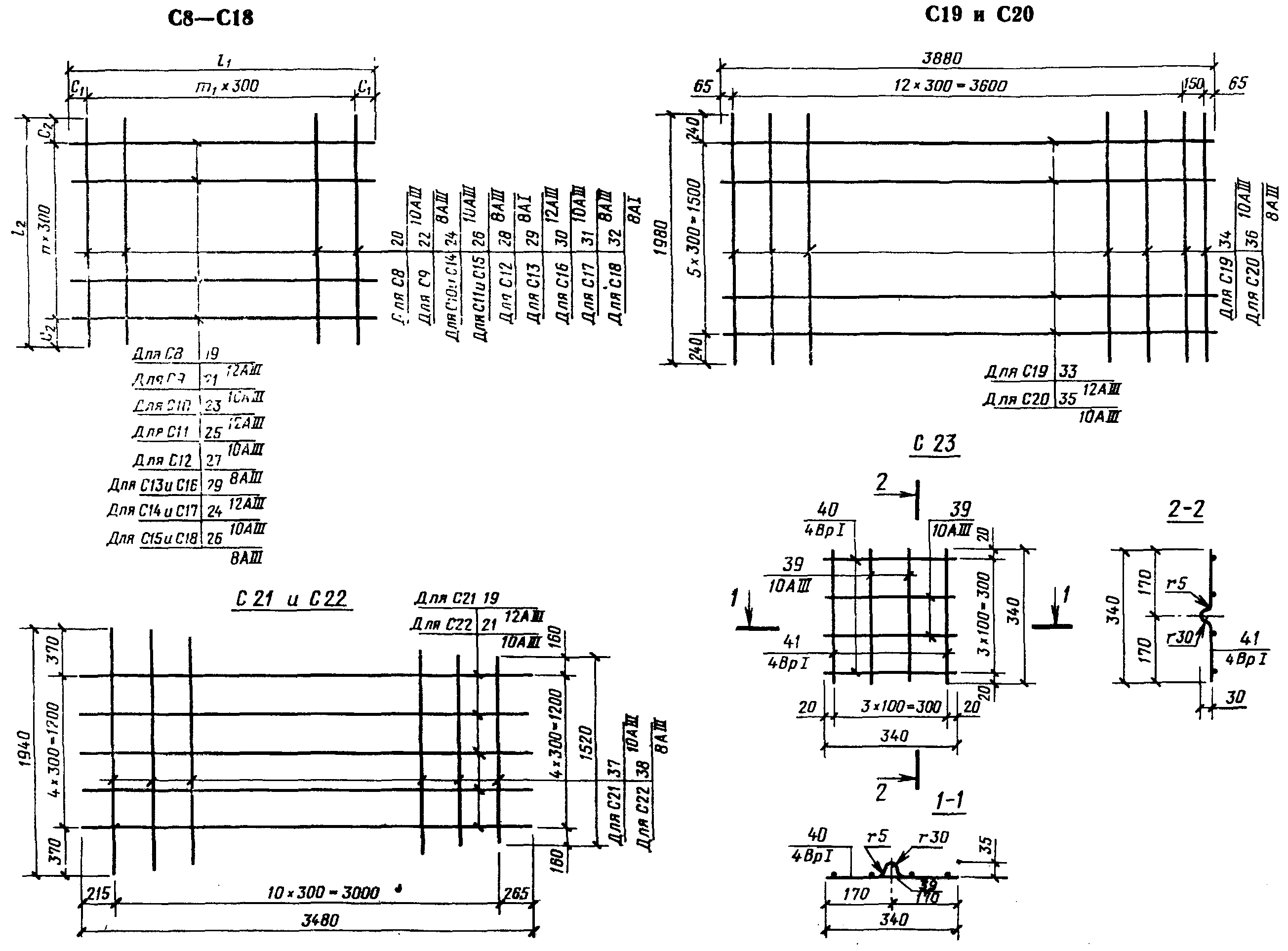

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1 - 4 и в табл. 1.

Марка	Размеры, мм
	l 1	l 2	m 1	m 2	n	u	c 1	c 2	R	r
C1	1820					500	160
C2						600	10
C3	1700					500	100
C4						560	10
C5	1950					580	105
C6						640	15
C8, С9	3480	2730	10		7		240	315
С10, С11, C12	2980	1730	8		4		290	265
С13, С14, C15	1730	1730	4		4		265	265
С16, С17, C18		1480			3			290
K1	2600	95	5			55
K2		105				65
K3	2100	95	4			55
K4		105				65
K5		110				70
K6	1600	80	3			40
K7		90				50
K8		100				60
K9		85				45
K10		95				55
K11	3630		6			195	60
K12	3025		5				50
K13	3360		6			180	60
K14	2800		5	-			50	-
K15	3630		6	5		195	145	110
K16	3025		5	4			135
K17	2360		11	-			107 (108)	-
K18	3360		6	5		180	160	80
K19	2800		5	4			150
K20	2220		11	-			120	-
K21	3630		6	2		195	140	115
K22	3025		5	1			132 (133)	210
K23	2130		10	-			90	-
K24	3360		6	2		180	145	95
K25	2800		5	1			140	180
K26	1990		10				95
П3	495						50		30	30
П4	435						30			20
П5	370

3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

Марка	Поз.	Сечение, мм	Длина, мм	Число	Общая длина, м	Масса, кг	Выборка арматурной стали
							Сечение, мм	Масса, кг	Масса изделия, кг
С1	1	5ВрI	5100	4	20,40	2,94	5ВрI	16,31	16,31
	2	5ВрI	1820	51	92,82	13,37	-	-
С2	3	8АIII	2540	1	2,54	1,00	8АIII	4,60	4,71
	4	8АIII	1820	5	9,10	3,60	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С3	1	5ВрI	5100	4	20,40	2,94	5ВрI	15,42	15,42
	6	5ВрI	1700	51	86,70	12,48	-	-
С4	7	8АIII	2420	1	2,42	0,96	8АIII	4,32	4,43
	8	8АIII	1700	5	8,50	3,36	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С5	1	5ВрI	5100	4	20,40	2,94	5ВрI	17,26	17,26
	9	5ВрI	1950	51	99,45	14,32	-	-
С6	10	8АIII	2670	1	2,67	1,06	8АIII	4,91	5,02
	11	8АIII	1950	5	9,75	3,85	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С7	12	8АI	1920	6	11,52	4,55	8АI	21,32	27,02
	13	8АI	1790	7	12,53	4,95	5ВрI	5,70
	14	8АI	1670	7	11,69	4,62	-	-
	15	8АI	1540	7	10,78	4,26	-	-
	16	8АI	1490	5	7,45	2,94	-	-
	17	5ВрI	5450	6	32,70	4,71	-	-
	18	5ВрI	3425	2	6,85	0,99	-	-
С8	19	12АIII	3480	8	27,84	24,72	12АIII	24,72	43,25
	20	10АIII	2730	11	30,03	18,53	10АIII	18,53
С9	21	10АIII	3480	8	27,84	17,18	10АIII	17,18	29,04
	22	8АIII	2730	11	30,03	11,86	8АIII	11,86
С10	23	12АIII	2980	5	14,90	13,23	12АIII	13,23	22,84
	24	10АIII	1730	9	15,57	9,61	10АIII	9,61
С11	25	10АIII	2980	5	14,90	9,19	10АIII	9,19	15,34
	26	8АIII	1730	9	15,57	6,15	8АIII	6,15
С12	27	8АIII	2980	5	14,90	5,89	8АIII	5,89	12,04
	28	8АI	1730	9	15,57	6,15	8АI	6,15
С13	29	12АIII	1730	10	17,30	15,36	12АIII	15,36	15,36
С14	24	10АIII	1730	10	17,30	10,67	10АIII	10,67	10,67
С15	26	8АIII	1730	10	17,30	6,83	8АIII	6,83	6,83
С16	29	12АIII	1730	4	6,92	6,14	12АIII	6,14	10,71
	30	10АIII	1480	5	7,40	4,57	10АIII	4,57
С17	24	10АIII	1730	4	6,92	4,27	10АIII	4,27	7,19
	31	8АIII	1480	5	7,40	2,92	8АIII	2,92
С18	26	8АIII	1730	4	6,92	2,73	8АIII	2,73	5,65
	32	8АI	1480	5	7,40	2,92	8АI	2,92
С19	33	12АIII	3880	6	23,28	20,67	12АIII	20,67	37,77
	34	10АIII	1980	14	27,72	17,10	10АIII	17,10
С20	35	10АIII	3880	6	23,28	14,36	10АIII	14,36	25,31
	36	8АIII	1980	14	27,72	10,95	8АIII	10,95
С21	19	12АIII	3480	5	17,40	15,45	12АIII	15,45	27,19
	37	10АIII	1940 + + 1520	11	19,03	11,74	10АIII	11,74
С22	21	10АIII	3480	5	17,40	10,74	10АIII	10,74	18,26
	38	8АIII	1940 + + 1520	11	19,03	7,52	8АIII	7,52
С23	39	10АIII	340	4	1,36	0,84	10АIII	0,84	0,98
	40	4ВрI	390	2	0,78	0,07	4ВрI	0,14
	41	4ВрI	380	2	0,76	0,07	-	-
K1	42	5ВрI	2600	2	5,20	0,75	5ВрI	0,83	0,83
	43	5ВрI	95	6	0,57	0,08	-	-
K2	42	5ВрI	2600	2	5,20	0,75	5ВрI	0,84	0,84
	44	5ВрI	105	6	0,63	0,09	-	-
K3	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,67	0,67
	43	5ВрI	95	5	0,48	0,07	-	-
K4	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,68	0,68
	44	5ВрI	105	5	0,53	0,08	-	-
K5	45	5ВрI	2100	2	4,20	0,60	5ВрI	0,68	0,68
	46	5ВрI	110	5	0,55	0,08	-	-
K6	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	48	5ВрI	80	4	0,32	0,05	-	-
K7	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	49	5ВрI	90	4	0,36	0,05	-	-
K8	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,52	0,52
	50	5ВрI	100	4	0,40	0,06	-	-
K9	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	51	5ВрI	85	4	0,34	0,05	-	-
K10	47	5ВрI	1600	2	3,20	0,46	5ВрI	0,51	0,51
	43	5ВрI	95	4	0,38	0,05	-	-
K11	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,70
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K12	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K13	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,37
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K14	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K15	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,70
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K16	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K17	57	10АIII	2360	2	4,72	2,91	10АIII	2,91	3,09
	53	4ВрI	160	12	1,92	0,18	10АIII	0,18
K18	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,37
	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22
K19	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K20	58	10АIII	2220	2	4,44	2,74	10АIII	2,74	2,92
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18
K21	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,69
	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21
K22	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,88
	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15
K23	59	10АIII	2130	2	4,26	2,63	10АIII	2,63	2,79
	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16
K24	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,36
	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21
K25	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,61
	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15
K26	60	10АIII	1990	2	3,98	2,46	10АIII	2,46	2,62
	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16
П1	61	22АI	1670	1	1,67	4,98	22АI	4,98	5,13
	62	10АI	250	1	0,25	0,15	10АI	0,15
П2	63	20АI	1420	1	1,42	3,51	20АI	3,51	3,66
	62	10АI	250	1	0,25	0,15	10АI	0,15
П3	64	14АI	1260	1	1,26	1,52	14АI	1,52	1,67
	62	10АI	250	1	0,25	0,15	10АI	0,15
П4	65	12АI	1060	1	1,06	0,94	12АI	0,94	1,09
	62	10АI	250	1	0,25	0,15	10АI	0,15
П5	66	10АI	930	1	0,93	0,57	10АI	0,72	0,72
	62	10АI	250	1	0,25	0,15	-	-
П6	67	10АI	930	1	0,93	0,57	10АI	0,72	0,72
	62	10АI	250	1	0,25	0,15	-	-
Ск1	68	16АI	360	1	0,36	0,57	16АI	0,57	0,72
	62	10АI	250	1	0,25	0,15	10АI	0,15
Ф1	69	4ВрI	90	1	0,09	0,01	4ВрI	0,01	0,01
Сп1	70	3ВрI	1290	1	1,29	0,07	3ВрI	0,07	0,07
Отдельные стержни	19	12АIII	3480	1	3,48	3,09	12АIII	3,09	3,09
	20	10АIII	2730	1	2,73	1,68	10АIII	1,68	1,68
	21	10АIII	3480	1	3,48	2,15	10АIII	2,15	2,15
	22	8АIII	2730	1	2,73	1,08	8АIII	1,08	1,08
	23	12АIII	2980	1	2,98	2,65	12АIII	2,65	2,65
	24	10АIII	1730	1	1,73	1,07	10АIII	1,07	1,07
	25	10АIII	2980	1	2,98	1,84	10АIII	1,84	1,84
	26	8АIII	1730	1	1,73	0,68	8АIII	0,68	0,68
	27	8АIII	2980	1	2,98	1,18	8АIII	1,18	1,18
	28	8АI	1730	1	1,73	0,68	8АI	0,68	0,68
	29	12АIII	1730	1	1,73	1,54	12АIII	1,54	1,54
	30	10АIII	1480	1	1,48	0,91	10АIII	0,91	0,91
	31	8АIII	1480	1	1,48	0,58	8АIII	0,58	0,58
	32	8АI	1480	1	1,48	0,58	8АI	0,58	0,58
	33	12АIII	3880	1	3,88	3,45	12АIII	3,45	3,45
	35	10АIII	3880	1	3,88	2,39	10АIII	2,39	2,39
	71	12АIII	3490	1	3,49	3,10	12АIII	3,10	3,10
	72	10АIII	1970	1	1,97	1,22	10АIII	1,22	1,22
	73	10АIII	1490	1	1,49	0,92	10АIII	0,92	0,92
	74	10АIII	3490	1	3,49	2,15	10АIII	2,15	2,15
	75	8АIII	1970	1	1,97	0,78	8АIII	0,78	0,78
	76	8АIII	1490	1	1,49	0,59	8АIII	0,59	0,59
	77	10АIII	550	1	0,55	0,34	10АIII	0,34	0,34

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098-68.

6. Режимы сварки — по СH 393-78.

7. Технические требования, правила приемки и методы контроля — по ГОСТ 21924.0-84.

---
