Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 30 сентября 1983 г. № 210

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ ПРЕДВАРИТЕЛЬНО-НАПРЯЖЕННЫЕ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reinforced concrete рrestressed slabs for pavements of city roads. Structure and dimensions

ГОСТ 21924.1-84

Группа Ж33

ОКП 58 4611

Дата введения 1 января 1985 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством жилищно-коммунального хозяйства РСФСР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 30.09.83 № 210.

3. Введен впервые.

4. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5781-82	6
ГОСТ 6727-80	6
ГОСТ 10884-94	6
ГОСТ 21924.0-84	2, 4, 6
ГОСТ 21924.3-84	7
СНиП 2.01.01-82	1
СНиП 2.03.01-84	1

5. Издание (январь 2002 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 5-88).

1. Настоящий стандарт распространяется на железобетонные предварительно-напряженные плиты, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку Н-30 и Н-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °С включ.

При применении плит в климатическом подрайоне IVА должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °С при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. № 1).

2. Форма и основные параметры плит — по ГОСТ 21924.0.

3. Технические показатели плит приведены в табл. 1.

Таблица 1

Марка плиты	Класс бетона по прочности на сжатие	Объем бетона, м3	Напрягаемая арматура				Расход арматурной стали на плиту, кг				Площадь постели, м2
			Поз.	Сечение	Длина позиции, мм	Общая длина позиции, м	Арматура			Всего
							Напрягаемая		Ненапрягаемая
							На позицию	Общий
1П60.38-30АV	В30	3,14	Н1	24 Ø 10АV	6000	144,00	88,85	148,79	30,72	179,51	22,5
			Н4	18 Ø 12АV	3750	67,50	59,94
1П60.35-30АV		2,93	Н1	22 Ø 10АV	6000	132,00	81,44	137,38	30,44	167,82	21,0
			Н5	18 Ø 12АV	3500	63,00	55,94
2П60.35-30АV	В22,5		Н1	22 Ø 10АV	6000	132,00	81,44		26,12	163,50
			Н5	18 Ø 12АV	3500	63,00	55,94
1П60.30-30АV	В30	2,51	Н1	20 Ø 10АV	6000	120,00	74,04	121,99	30,16	152,15	17,9
			Н6	18 Ø 12АV	3000	54,00	47,95
2П60.30-30АV	В22,5		Н1	20 Ø 10АV	6000	120,00	74,04		25,84	147,83
			Н6	18 Ø 12АV	3000	54,00	47,95
1П60.19-30АV	В30	1,56	Н1	10 Ø 10АV	6000	60,00	37,02	37,02	70,38	107,40	11,2
1П60.18-30АV		1,46							67,48	104,50	10,4
2П60.18-30АV	В22,5								64,60	101,62
1ПБ60.18-30АV	В30	1,79							66,40	103,42	11,7
1ПББ55.20-30АV		1,76	Н2		5920	59,20	36,53	36,53	65,56	102,09	11,8
1ПТ55-30АV		1,34	Н3		5510	55,10	34,00	34,00	70,08	104,08	9,6
2ПТ55-30АV	В22,5
1П60.38-30АIV	В30	3,14	Н7	24 Ø 12АIV	6000	144,00	127,87	209,55	30,72	240,27	22,5
			Н10	18 Ø 14АIV	3750	67,50	81,68
1П60.35-30АIV		2,93	Н7	22 Ø 12АIV	6000	132,00	117,22	193,45	30,44	223,89	21,0
			Н11	18 Ø 14АIV	3500	63,00	76,23
2П60.35-30АIV	В22,5		Н7	22 Ø 12АIV	6000	132,00	117,22		26,12	219,57
			Н11	18 Ø 14АIV	3500	63,00	76,23
1П60.30-30АIV	В30	2,51	Н7	20 Ø 12АIV	6000	120,00	106,56	171,90	30,16	202,06	17,9
			Н12	18 Ø 14АIV	3000	54,00	65,34
2П60.30-30АIV	В22,5		Н7	20 Ø 12АIV	6000	120,00	106,56		25,84	197,74
			Н12	18 Ø 14АIV	3000	54,00	65,34
1П60.19-30АIV	В30	1,56	Н7	10 Ø 12АIV	6000	60,00	53,28	53,28	70,38	123,66	11,2
1П60.18-30АIV		1,46							67,48	120,76	10,4
2П60.18-30АIV	В22,5								64,60	117,88
1ПБ60.18-30АIV	В30	1,79							66,40	119,68	11,7
1ПББ55.20-30АIV		1,76	Н8		5920	59,20	52,57	52,57	65,56	118,13	11,8
1ПББ55.20-10АIV			Н13	10 Ø 10АIV			36,53	36,53		102,09
1ПТ55-30АIV		1,34	Н9	10 Ø 12АIV	5510	55,10	48,93	48,93	70,08	119,01	9,6
2ПТ55-30АIV	В22,5

Примечание. Расход напрягаемой арматуры и общий расход арматуры на плиту приведен для условной длины стержней, равной длине плиты, и уточняется с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.

Для арматурной стали классов Ат-V, Ат-IV и Ат-IVC сечение напрягаемой арматуры, ее длину и расход следует принимать такими же, как для арматурной стали соответственно классов А-V и А-IV.

При применении в качестве напрягаемой арматуры термомеханически упрочненной арматурной стали классов Ат-V, Ат-IV и Ат-IVC в марке плиты необходимо приводить обозначение этой арматуры вместо соответственно А-V и А-IV.

(Измененная редакция, Изм. № 1).

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

5. Армирование плит должно соответствовать приведенному на черт. 1 — 8.

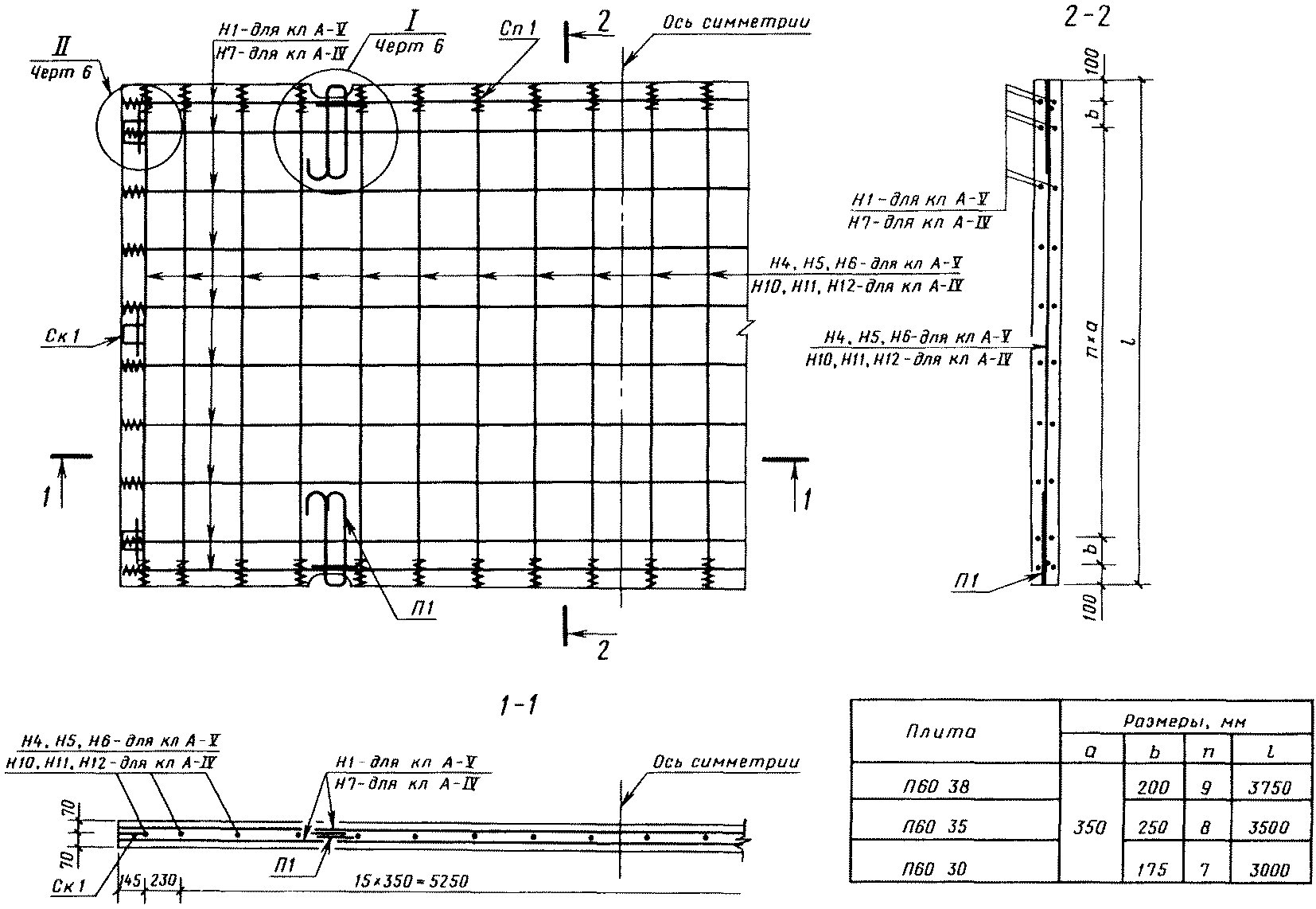

Плиты П60.38, П60.35 и П60.30

рис. 1

Черт. 1

Плиты П60.19 и П60.18

рис. 2

Черт. 2

Примечание. Размеры в скобках даны для плит П60.19.

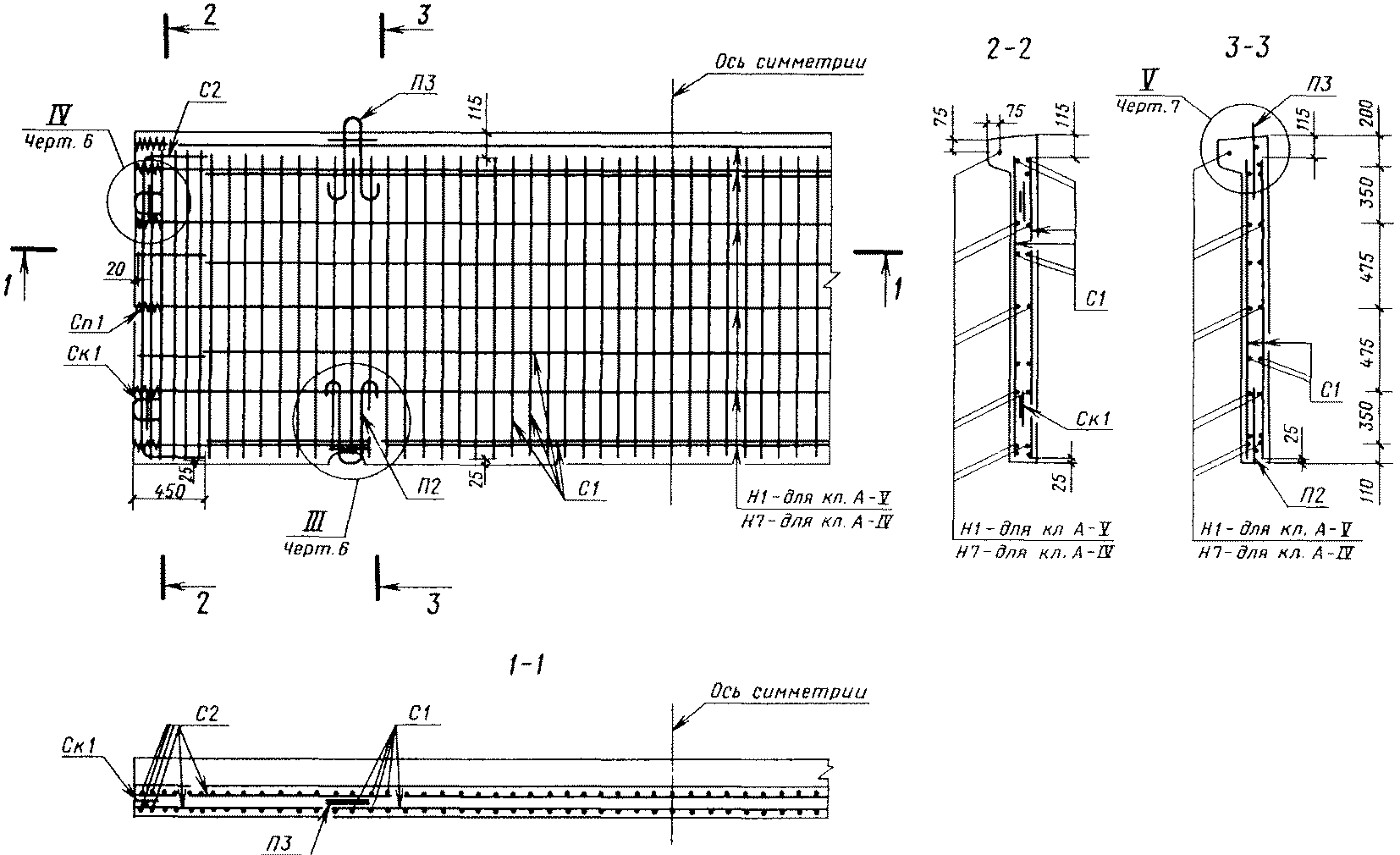

Плита ПБ60.18

рис. 3

Черт. 3

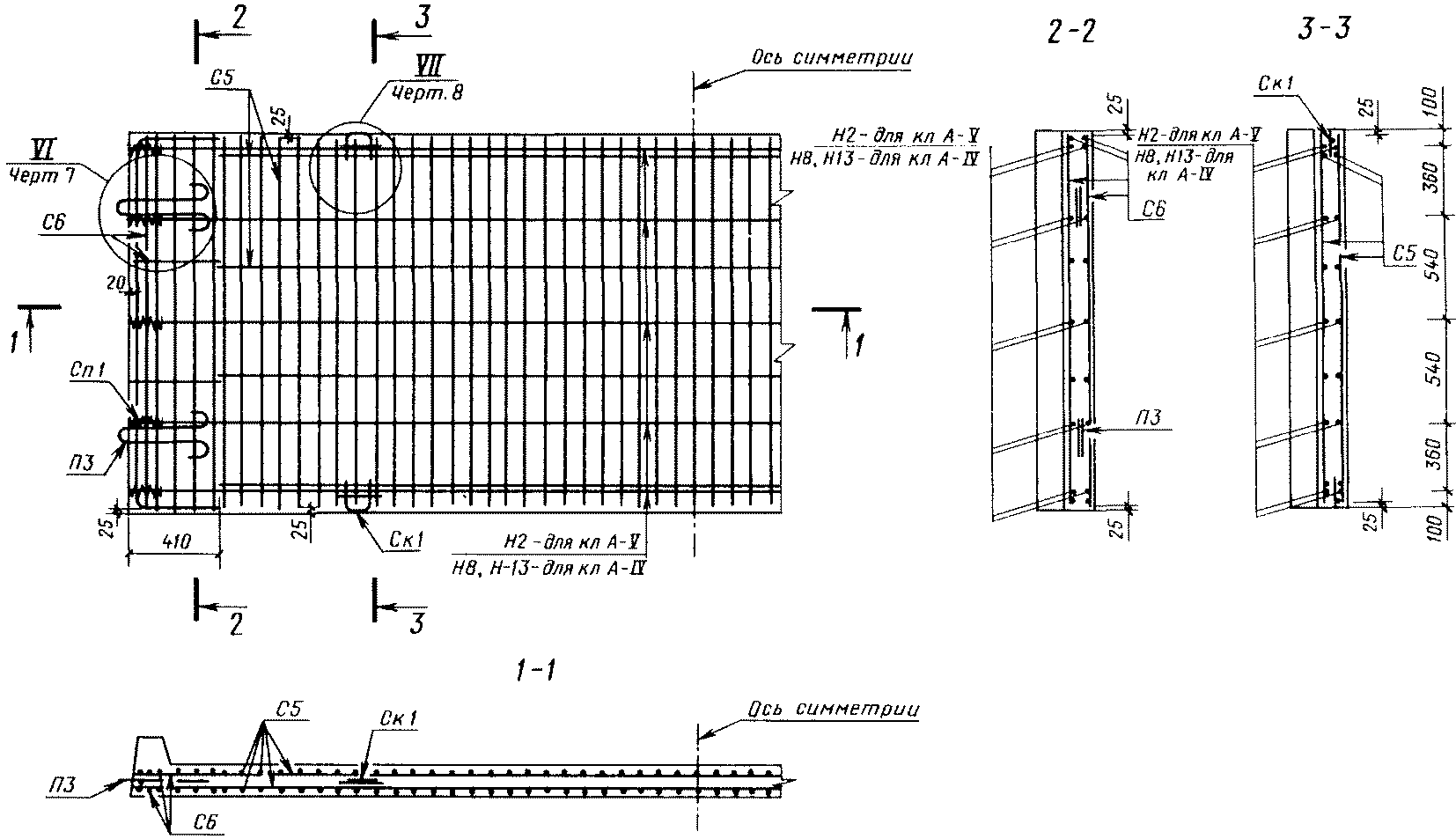

Плита ПББ55.20

рис. 4

Черт. 4

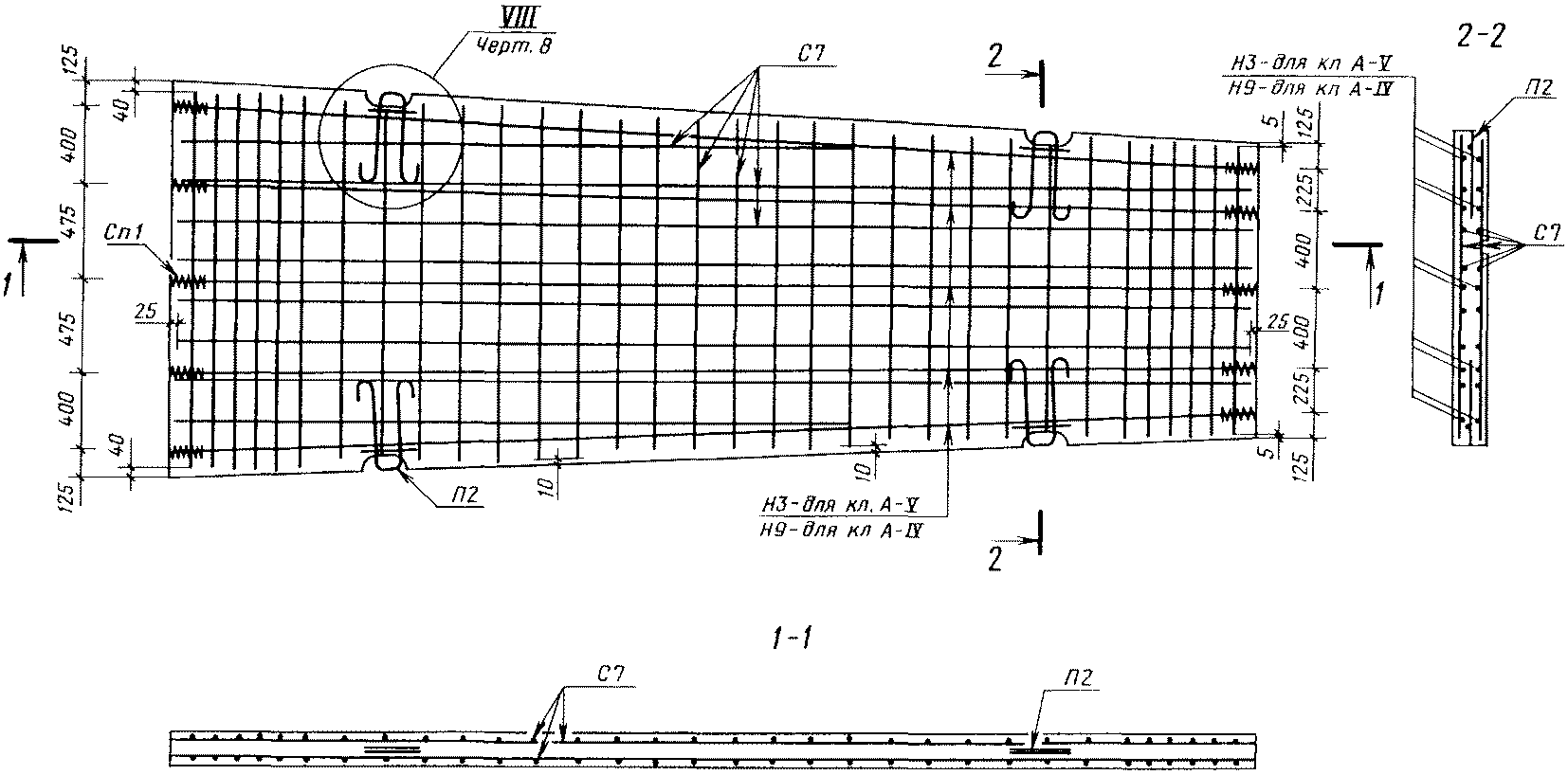

Плита ПТ55

рис. 5

Черт. 5

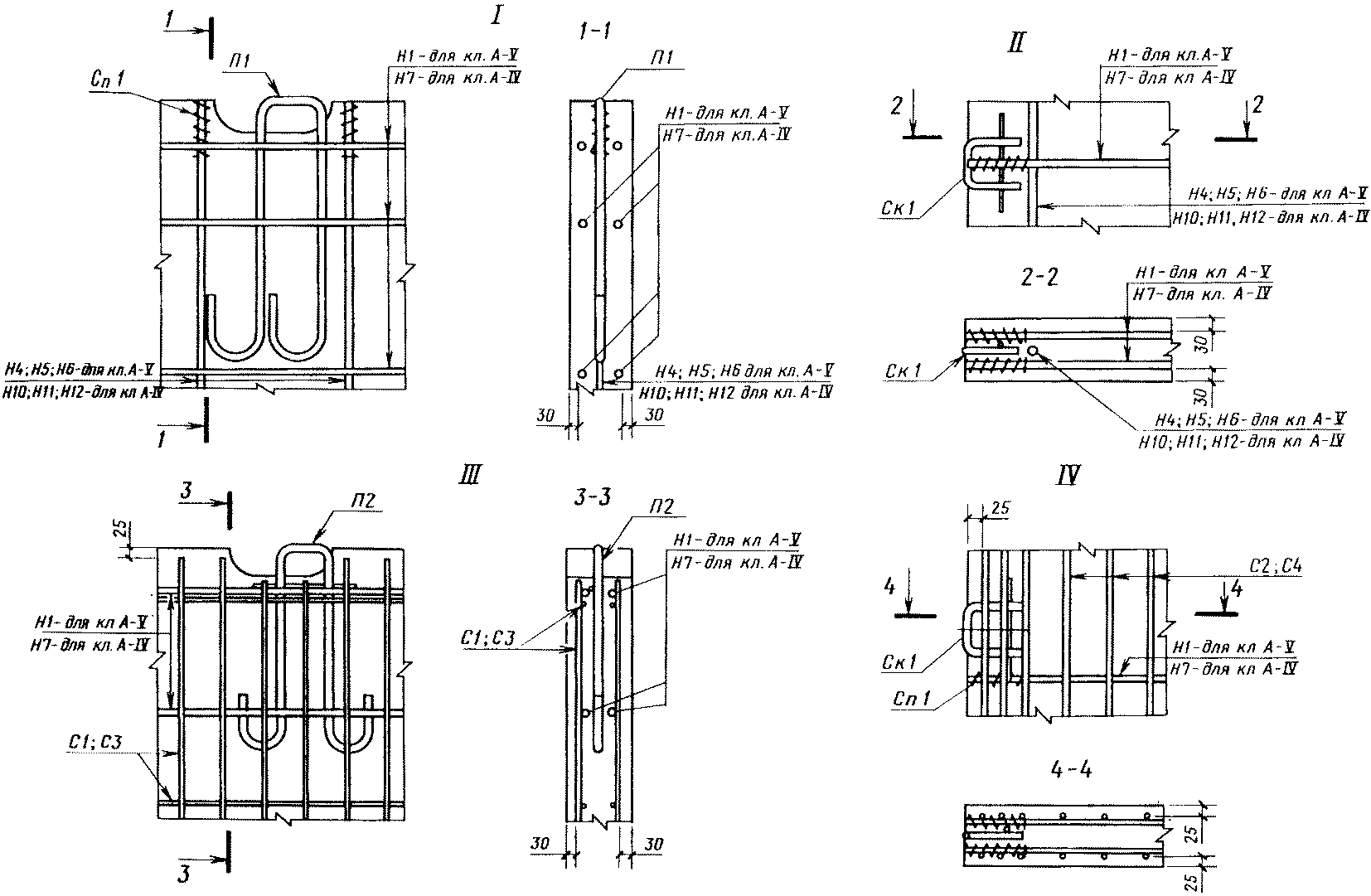

рис. 6

Черт. 6

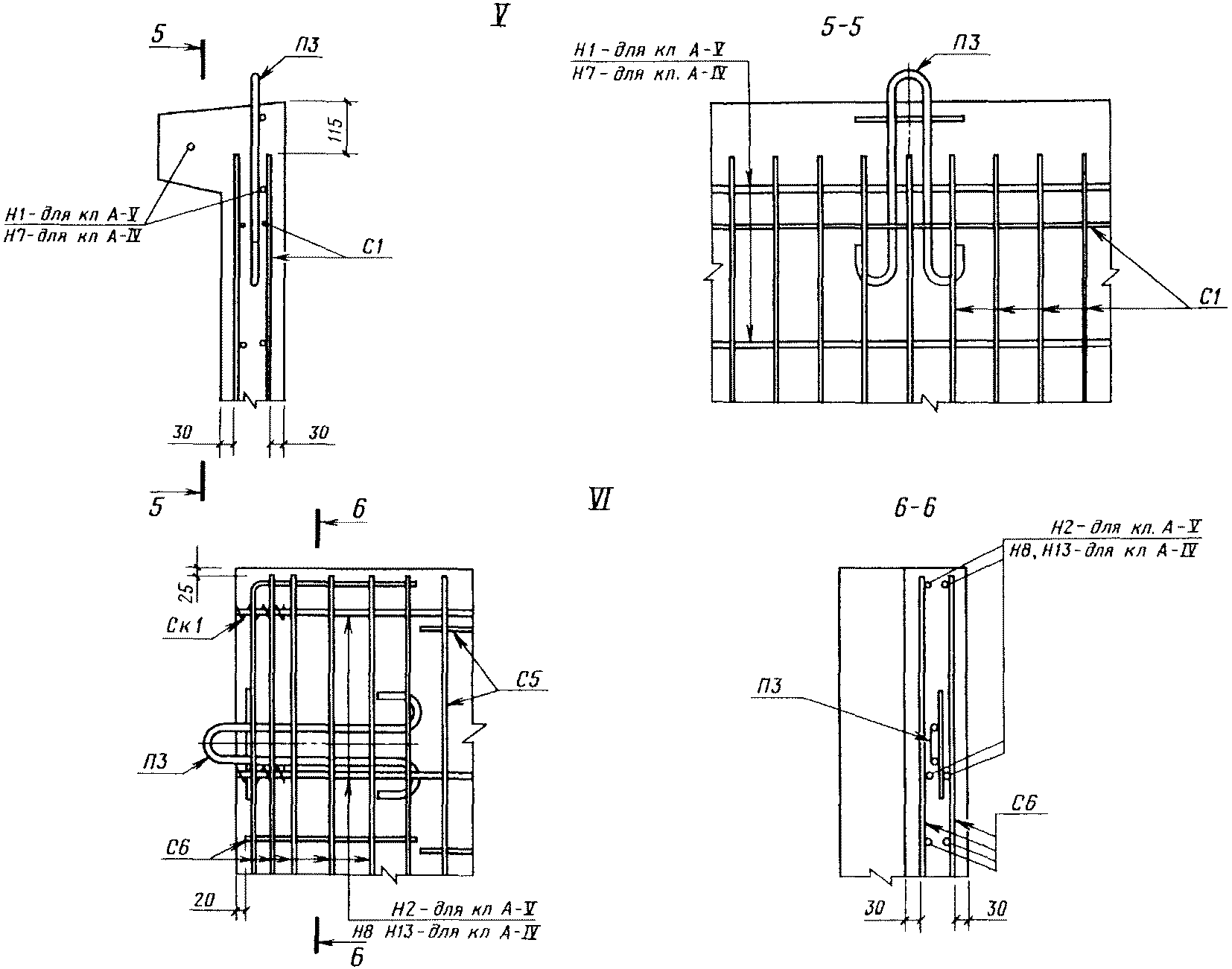

рис. 7

Черт. 7

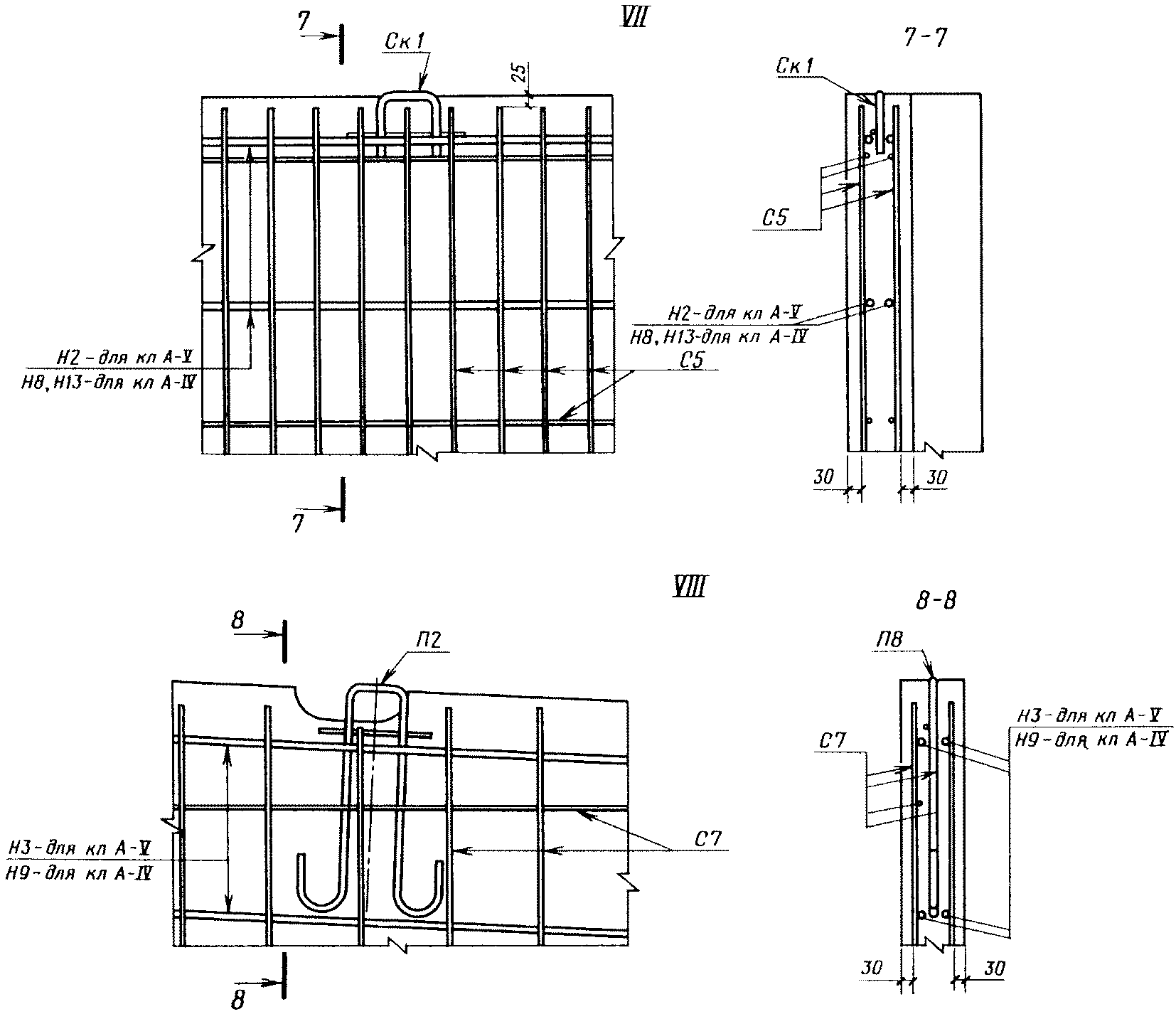

рис. 8

Черт. 8

Армирование плит с напрягаемой арматурой из арматурной стали классов Ат-V, Ат-IV и Ат-IVC и с ненапрягаемой — из арматурной стали класса Ат-IIIC следует выполнять аналогично армированию арматурной сталью соответственно классов А-V, А-IV и А-III.

Напрягаемую арматуру из несвариваемой арматурной стали классов Ат-V и Ат-IV применяют в виде целых стержней без сварных стыков.

Примечание. Допускается применение монтажных петель П1а и П2а взамен петель соответственно П1 и П2.

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту — в табл. 3.

Таблица 2

Марка плиты	Арматурные сетки				Монтажные сетки				Скобы		Спирали
	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Марка	Число
1П60.38-30АV, 1П60.38-30АIV	-	-	-	-	П1	4	-	-	Ск1	6	Сп1	84
1П60.35-30АV, 1П60.35-30АIV												80
2П60.35-30АV, 2П60.35-30АIV									-	-
1П60.30-30АV, 1П60.30-30АIV									Ск1	6		76
2П60.30-30АV, 2П60.30-30АIV									-	-
1П60.19-30АV, 1П60.19-30АIV	С1	2	С2	4	П2	4	-	-	Ск1	4		20
1П60.18-30АV, 1П60.18-30АIV	С3		С4
2П60.18-30АV, 2П60.18-30АIV									-	-
1ПБ60.18-30АV, 1ПБ60.18-30АIV	С1		С2		П2	2	П3	2	Ск1	4
1ПББ55.20-30АV, 1ПББ55.20-30АIV, 1ПББ55.20-10АIV	С5		С6		-	-		4
1ПТ55-30АV, 1ПТ55-30АIV, 2ПТ55-30АV, 2ПТ55-30АIV	С7		-	-	П2	4	-	-	-	-

Примечание. В плитах для постоянных дорог с пазами для беспетлевого монтажа или с отверстиями для цангового захвата (п. 1.2 ГОСТ 21924.0) монтажные петли П1 (П1а) и П2 (П2а) заменяют скобами Ск1.

Таблица 3

кг

Марка плит	Арматурная сталь по ГОСТ 5781									Арматурная сталь по ГОСТ 6727			Всего
	Класс А-III	Класс А-I								Класс Вр-I
	Диаметр, мм	Итого	Диаметр, мм						Итого	Диаметр, мм		Итого
	8		8	10	14	16	20	22		3	5
160.38-30АV, 160.38-30АIV	-	-	-	1,50	-	3,42	-	19,92	24,84	5,88	-	5,88	30,72
160.35-30АV, 160.35-30АIV										5,60		5,60	30,44
160.35-30АV, 160.35-30АIV				0,60		-			20,52				26,12
160.30-30АV, 160.30-30АIV				1,50		3,42			24,84	5,32		5,32	30,16
160.30-30АV, 160.30-30АIV				0,60		-			20,52				25,84
160.19-30АV, 160.19-30АIV	18,40	18,40		1,20		2,28	14,04	-	17,52	1,40	33,06	34,46	70,38
160.18-30АV, 160.18-30АIV	17,28	17,28									31,28	32,68	67,48
2П60.18-30АV, 2П60.18-30АIV				0,60		-			14,64			32,68	64,60
1ПБ60.18-30АV, 1ПБ60.18-30АIV	18,40	18,40		1,20	3,04	2,28	7,02		13,54		33,06	34,46	66,40
1ПББ55.20-30АV 1ПББ55.20-30АIV 1ПББ55.20-10АIV	19,64	19,64			6,08		-		9,56		34,96	36,36	65,56
1ПТ55-30АV 1ПТ55-30АIV 2ПТ55-30АV 2ПТ55-30АIV	-	-	42,64	0,60	-	-	14,04		57,28		11,40	12,80	70,08

Примечание. При применении арматурной стали класса Ат-IIIC по ГОСТ 10884 ее диаметр, расход стали следует принимать одинаковым с арматурной сталью класса А-III.

5, 6. (Измененная редакция, Изм. № 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов — по ГОСТ 21924.3.

8. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения на упоры, должны соответствовать указанным в табл. 4. Предельные отклонения напряжений не должны превышать при натяжении механическим способом -5 и +10%, а при натяжении электротермическим способом:
- продольной арматуры при длине плиты:

6000 и 5920 мм — 88,2 МПа (900 кгс/см2),

5500 мм — 94,1 МПа (960 кгс/см2);
- поперечной арматуры при ширине плиты:

3750 мм — 123,6 МПа (1260 кгс/см2),

3500 мм — 130,4 МПа (1330 кгс/см2),

3000 мм — 147,1 МПа (1500 кгс/см2).

Таблица 4

Напрягаемая арматура	Марка плиты	Значения напряжений в напрягаемой арматуре, МПа (кгс/см2)
Продольная	1П60.38-30АV, 1П60.35-30АV, 2П60.35-30АV, 1П60.30-30АV, 2П60.30-30АV, 1П60.19-30АV, 1П60.18-30АV, 2П60.18-30АV, 1ПБ60.18-30АV, 1ПББ55.20-30АV	696 (7100)
	1П60.38-30АIV, 1П60.35-30АIV, 2П60.35-30АIV, 1П60.30-30АIV, 2П60.30-30АIV, 1П60.19-30АIV, 1П60.18-30АIV, 2П60.18-30АIV, 1ПБ60.18-30АIV, 1ПББ55.20-30АIV, 1ПББ55.20-10AIV	500 (5100)
	1ПТ55-30АV, 2ПТ55-30АV	690 (7040)
	1ПТ55-30АIV, 2ПТ55-30АIV	494 (5040)
Поперечная	1П60.38-30АV	661 (6740)
	1П60.38-30АIV	465 (4740)
	1П60.35-30АV, 2П60.35-30АV	654 (6670)
	1П60.35-30АIV, 2П60.35-30АIV	458 (4670)
	1П60.30-30АV, 2П60.30-30АV	637 (6500)
	1П60.30-30АIV, 2П60.30-30АV	441 (4500)

9. Значения контрольной нагрузки при испытании плит по прочности и трещиностойкости приведены в табл. 5.

Таблица 5

Марка плиты	Контрольная нагрузка (без учета собственного веса плиты), кН (тс), при испытании плит
Марка плиты	по прочности	по трещиностойкости
1П60.38-30АV	173,5 (17,7)	95,1 (9,7)
1П60.35-300АV	157,8 (16,1)	87,2 (8,9)
2П60.35-30АV	153,9 (15,7)	84,3 (8,6)
1П60.30-30АV	145,0 (14,8)	79,4 (8,1)
2П60.30-30АV	140,1 (14,3)	77,4 (7,9)
1П60.19-30АV	73,5 (7,5)	40,2 (4,1)
1П60.18-30АV	73,5 (7,5)	40,2 (4,1)
2П60.18-30АV	72,5 (7,4)	39,2 (4,0)
1ПБ60.18-30АV	70,6 (7,2)	39,2 (4,0)
1ПББ55.20-30АV	77,4 (7,9)	43,1 (4,4)
1ПТ55-30АV	86,2 (8,8)	47,0 (4,8)
2ПТ55-30АV	84,3 (8,6)	46,1 (4,7)
1П60.38-30АIV	164,6 (16,8)	90,2 (9,2)
1П60.35-30АIV	150,9 (15,4)	82,3 (8,4)
2П60.35-30АIV	147,0 (15,0)	80,4 (8,2)
1П60.30-30АIV	138,2 (14,1)	75,5 (7,7)
2П60.30-30АIV	134,3 (13,7)	73,5 (7,5)
1П60.19-30АIV	67,6 (6,9)	37,2 (3,8)
1П60.18-30АIV	67,6 (6,9)	37,2 (3,8)
2П60.18-30АIV	66,6 (6,8)	37,2 (3,8)
1ПБ60.16-30АIV	65,7 (6,7)	36,3 (3,7)
1ПББ55.20-30АIV	71,5 (7,3)	39,2 (4,0)
1ПББ55.20-10АIV	49,0 (5,0)	26,5 (2,7)
1ПТ55-30АIV	79,4 (8,1)	73,5 (7,5)
2ПТ55-30АIV	77,4 (7,9)	43,1 (4,4)

10. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,1 мм.
